FS-WT-BIF, FS-WT-OCS-BIF, FS-WT-OC-BIF
документация обновлена 01.01.2024

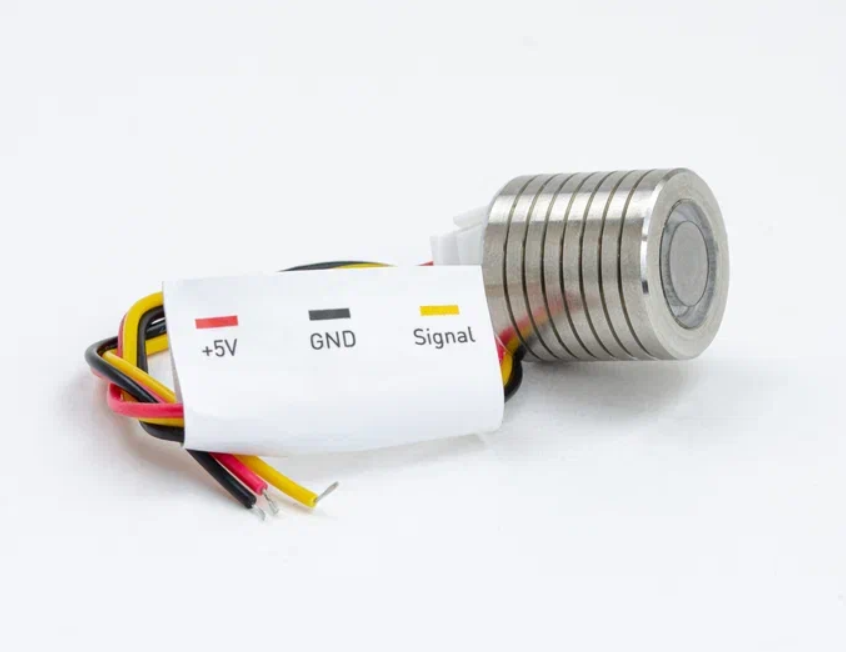

Описание
Лаконичный датчик протечки воды с подсветкой, активный, для монтажа в керамическое напольное покрытие. Не выступает над уровнем пола. Подходит для контроля наличия воды в открытых и скрытых зонах - под раковиной, инсталляцией, ванной, кухонным гарнитуром.
Преимущества:
- корпус из нержавеющей стали серебристого цвета,
- встроенная световая индикация режима работы (зеленый и красный цвет подсветки),
- функция подтверждения исправности линии связи с контроллером и датчика (в моделях FS-WT-BIF, FS-WT-OCS-BIF)
Модели датчика FS-WT-BIF, FS-WT-OCS-BIF подключаются к модулям FM-400-1W, FM-402-1W, DM-402-1W с соответствующими прошивками "контроля протечек воды", которые контролируют исправность датчика по проприетарному протоколу.
Модель датчика FS-WT-OC-BIF доступна для использования с любой системой автоматизации, датчик имеет нормально открытый вход, который замыкается в случае наличия протечки воды.
Реестр российской продукции
WT-OC-BIF
Оборудование включено в реестры:
- Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП
FS-WT-BIF
Оборудование включено в реестры:
- Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП
FS-WT-OCS-BIF
Оборудование включено в реестры:
- Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП
Технические характеристики
| Параметр | FS-WT-BIF | FS-WT-OCS-BIF | FS-WT-OC-BIF |
|---|---|---|---|
| Описание | Датчик протечки воды проводной, активный, со световой индикацией, с контролем исправности, для подключения к модулям ввода шины Bus77. | Датчик протечки воды проводной, активный, со световой индикацией, с контролем исправности, для подключения к модулям ввода шины Bus77¹ и сторонних систем автоматизации. | Датчик протечки воды проводной, активный, со световой индикацией, без контроля исправности, для подключения к контроллерам протечки сторонних систем автоматизации (открытый коллектор). |
| Напряжение питания | 5 В DC | 5–30 В DC | 5–30 В DC |
| Длина линии | до 100 м | до 100 м | до 100 м |
| Интерфейс | Трёхпроводной, цветовая индикация для rev.3: • Красный: питание (+5 В / +5–30 В); • Чёрный: земля (GND); • Жёлтый: сигнальный (In). | Трёхпроводной, цветовая индикация для rev.3: • Красный: питание (+5 В / +5–30 В); • Чёрный: земля (GND); • Жёлтый: сигнальный (In). | Трёхпроводной, цветовая индикация для rev.3: • Красный: питание (+5 В / +5–30 В); • Чёрный: земля (GND); • Жёлтый: сигнальный (In). |
| Индикация | Зелёный свет — датчик работает, протечки нет; Красный свет — датчик работает, протечка есть; Датчик не светится — выключен или неисправен. | Зелёный свет — датчик работает, протечки нет; Красный свет — датчик работает, протечка есть; Датчик не светится — выключен или неисправен. | Зелёный свет — датчик работает, протечки нет; Красный свет — датчик работает, протечка есть; Датчик не светится — выключен или неисправен. |
| Время регистрации протечки | 5 с | 10 с | 5 с |
| Размер | ⌀18 мм, высота датчика 20 мм. Монтажное отверстие под датчик ⌀20 мм. | ⌀18 мм, высота датчика 20 мм. Монтажное отверстие под датчик ⌀20 мм. | ⌀18 мм, высота датчика 20 мм. Монтажное отверстие под датчик ⌀20 мм. |
| Материал корпуса | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь |
| Потребляемый ток | 13 мА (24 В) | 13 мА (24 В) | 13 мА (24 В) |
| Класс защиты | IP65 | IP65 | IP65 |
| Монтаж | Встраиваемый в пол | Встраиваемый в пол | Встраиваемый в пол |
¹ - не рекомендован для применения с модулями ввода-вывода шины Bus77 в связи с длительной регистрацией протечки.
Схема подключения и варианты применения

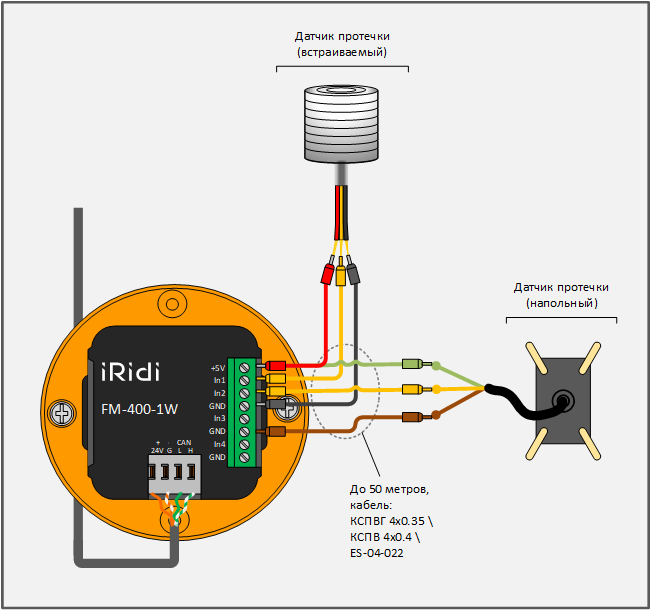

Схема подключения:

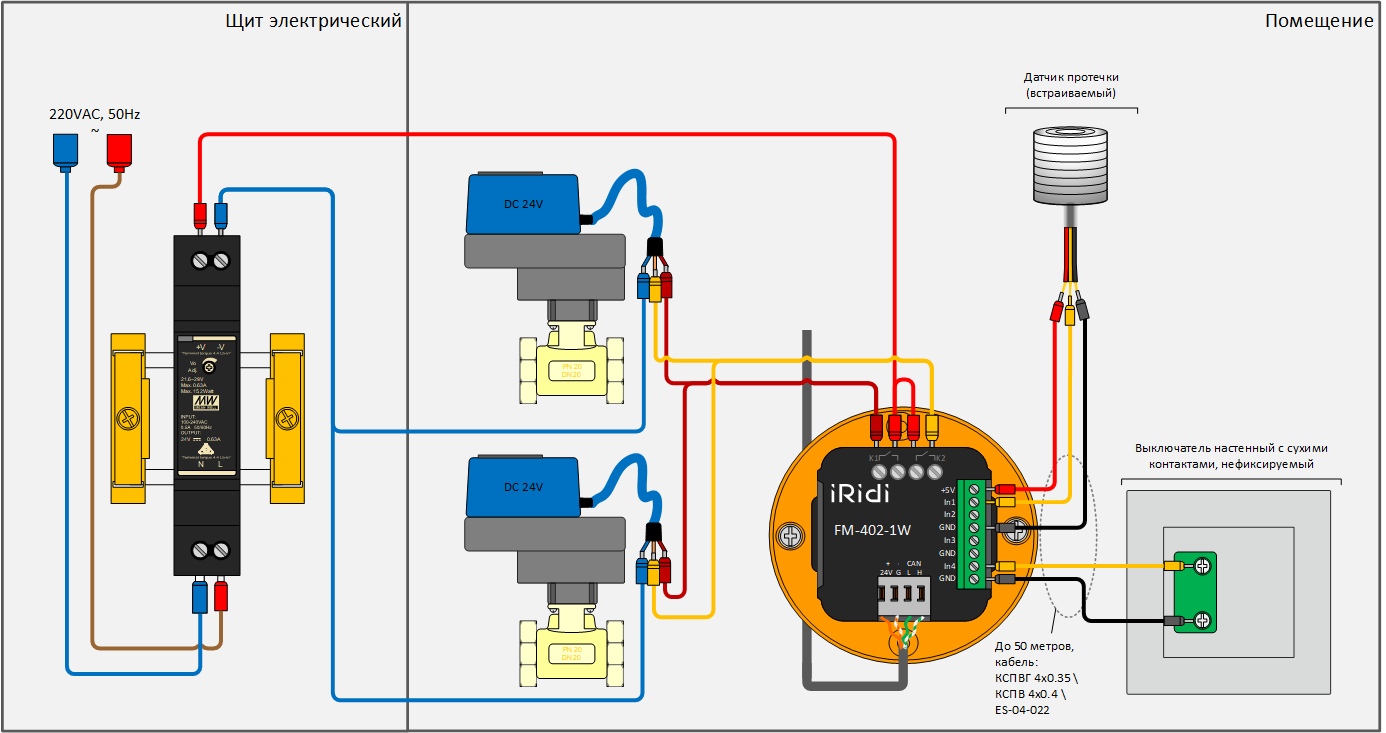

Вариант применения:

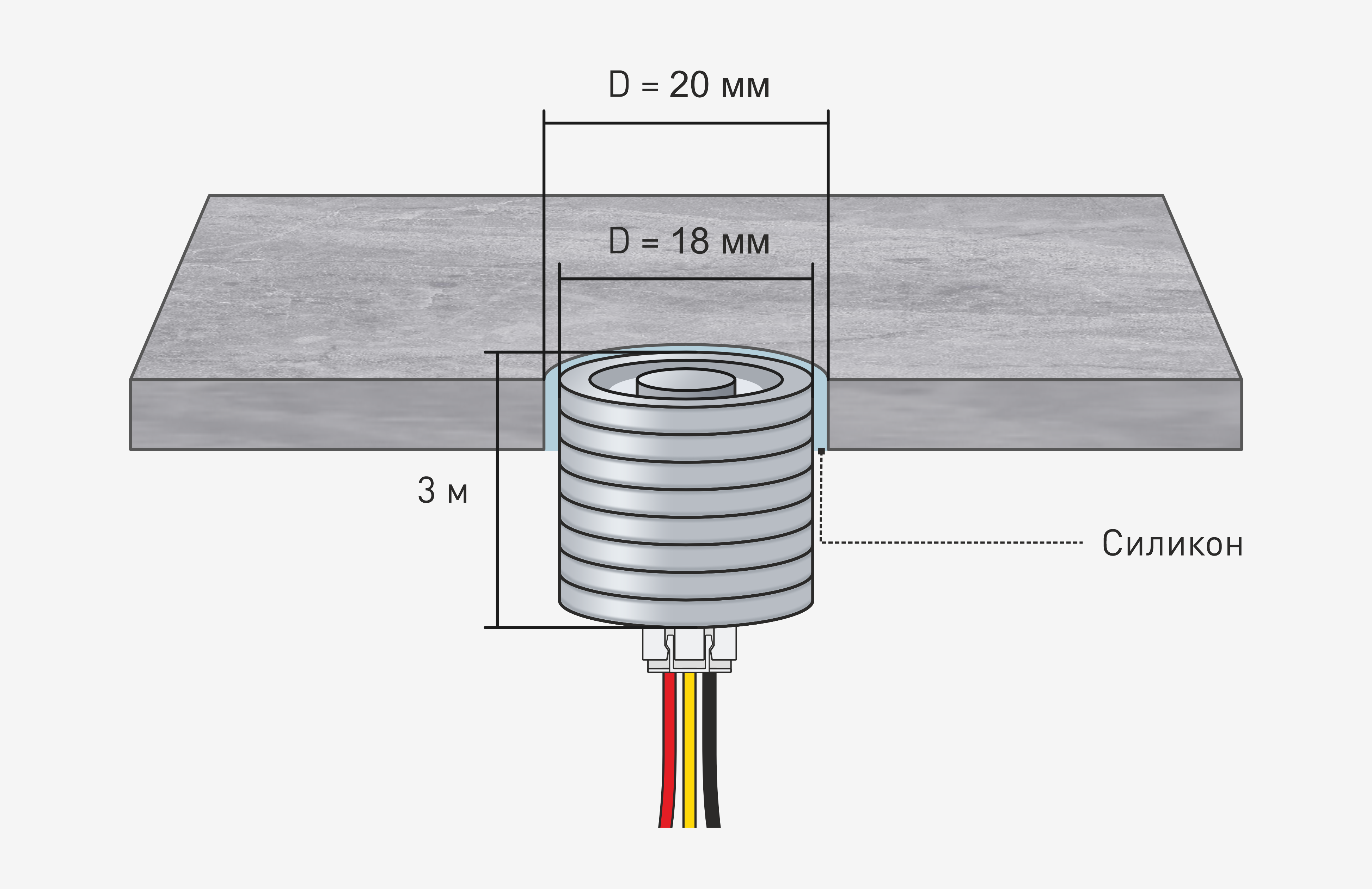

Размеры

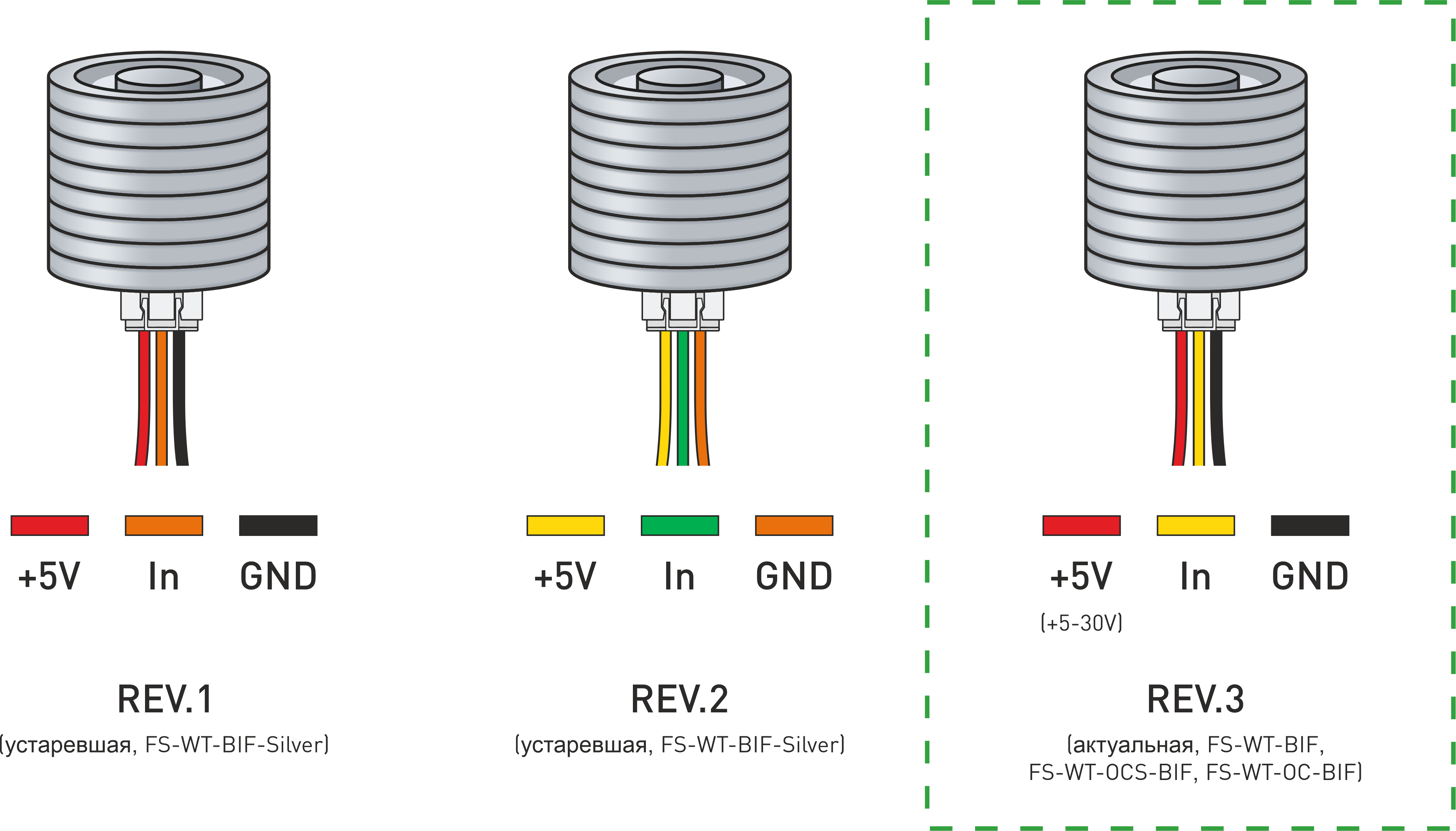

Клеммы, индикация

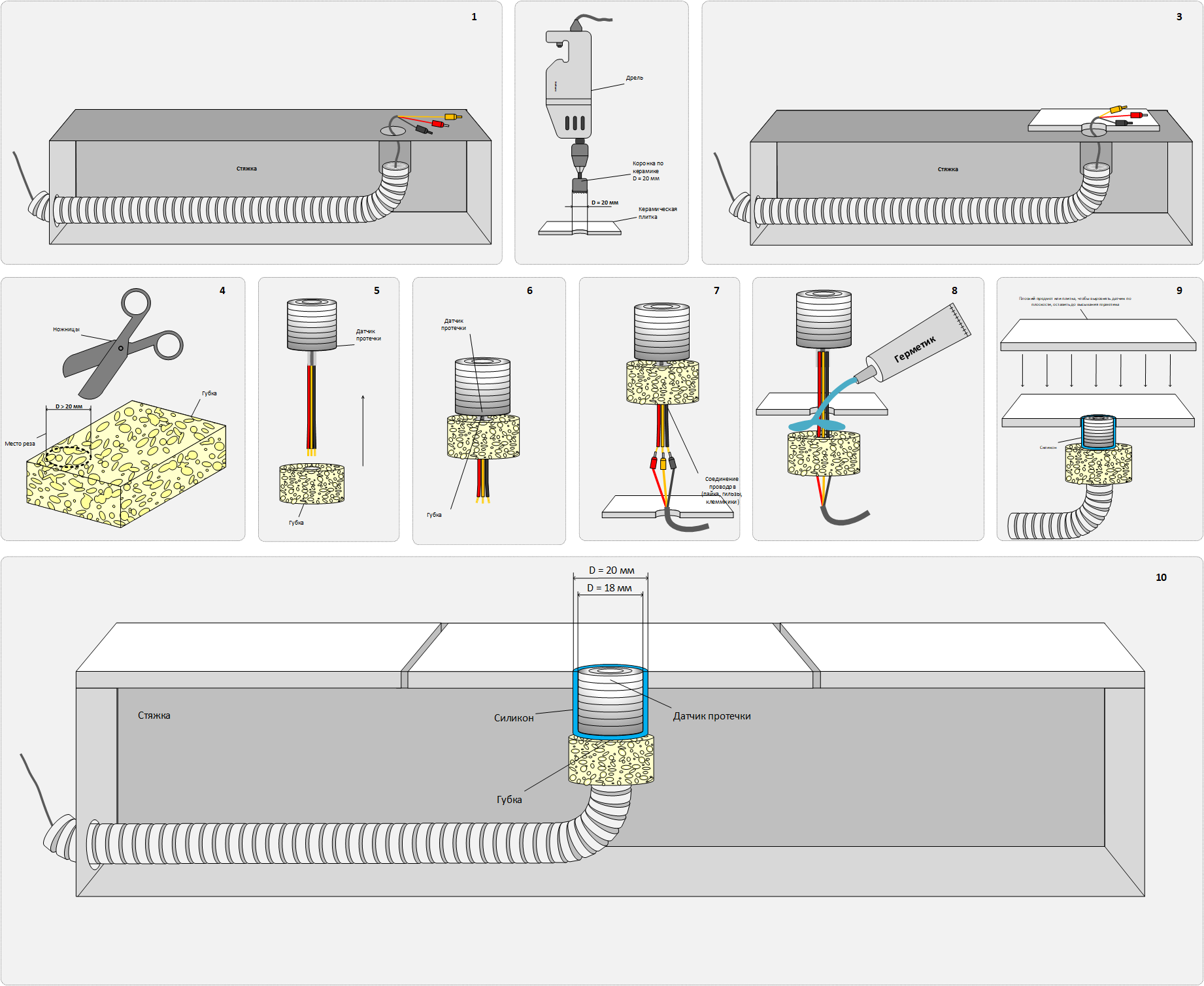

Подключение и монтаж
Перед заливкой силиконом датчик закрепляется в отверстии в плитке с помощью зубочисток(с 4х сторон). Далее производим заливку силиконом пространства между датчиком и плиткой, ждем застывания силикона, вытаскиваем зубочистки и заливаем отверстия от них силиконом.
- Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
- Все работы по подключению изделия должны производиться только при отключенном напряжении.
Текущий ремонт
При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.
Хранение, транспортировка и срок службы
Изделия должны храниться в упаковке при температуре от 0 С до +40°С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.
Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.
Средний срок службы изделия - не менее 5 лет.
Гарантия изготовителя
Гарантийный срок эксплуатации - 60 месяцев (5 лет) со дня продажи.
При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьимом лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.
Комплектность
- Датчик протечки (1шт.)
- Упаковка (1шт.)
Возможные неисправности
| Неисправность | Вероятная причина | Устранение неисправности |
|---|---|---|
| Датчик не реагирует на воду | Не та прошивка загружена на головной прибор. | Загрузить корректную прошивку. |
| Датчик не реагирует на воду | Повреждена линия связи до датчика. | Проверить целостность линии. |
| Датчик не реагирует на воду | Датчик неисправен. | Заменить датчик. |
Утилизация
По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.
Безопасность
-
ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.
-
ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.
Лицензионные соглашения
Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается.
