Hardware ⇒ FS-VPHIT-CO2 (DB-00-M6xx)

документация обновлена 01.01.2024

Описание​

Настенный датчик параметров воздуха с пластиковой крышкой подходит для монтажа в рамки электроустановочных изделий 55мм и 71мм, что позволяет получать качественные данные. Размещение датчика рядом с выключателями или розетками в общей рамке или отдельно, сохраняет общий стиль электроустановки.

Преимущества:

• Максимальный функционал из 6 параметров в одном устройстве
• простота монтажа
• различные варианты кастомизации материала и цвета рамки под любой интерьер

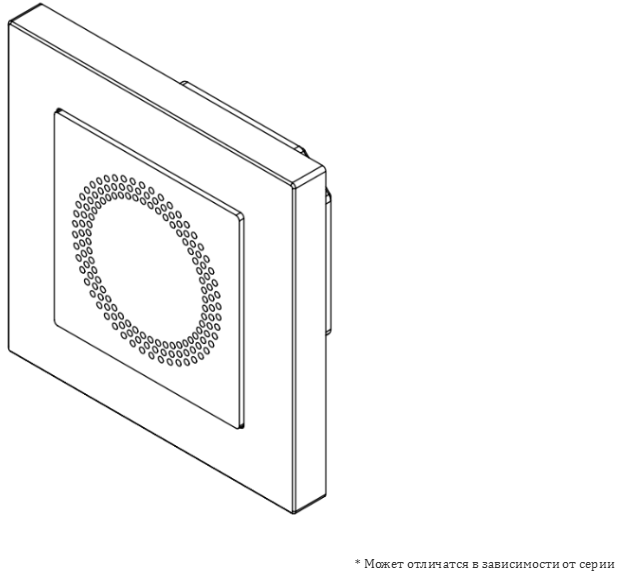

Внешний вид*:

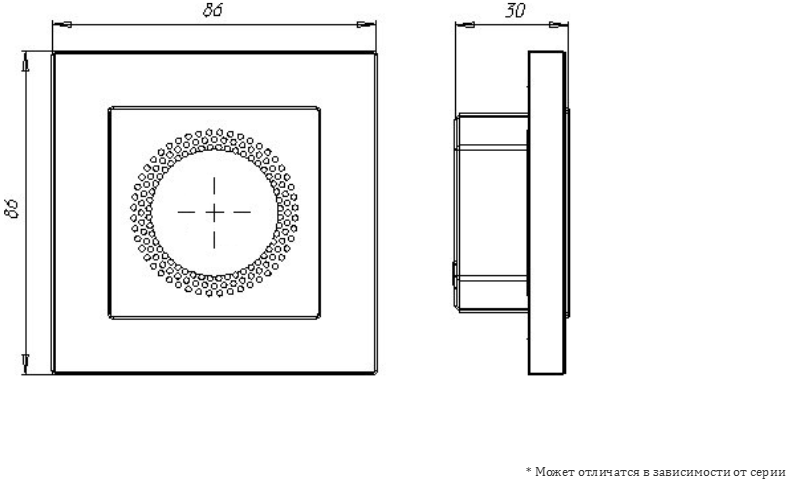

Габаритные размеры*:

Функциональные характеристики устройства​

Настенный мультисенсор представляет собой многофункциональное устройство (программно-аппаратный комплекс, состоящий из программной части "Прошивка для мультисенсора настенного: VOC, давление, влажность, IAQ, температура, CO2" и аппаратной части "FS-VPHIT-CO2") для мониторинга параметров окружающей среды в помещении. Он интегрирует сразу несколько сенсоров, что позволяет обеспечить комплексный контроль микроклимата и уровня комфорта.

Измеряемые параметры:

• Температура окружающей среды
• Относительная влажность воздуха
• Концентрация углекислого газа (CO2)
• Концентрация органически летучих соединений (VOC)
• Качества воздуха (IAQ) - комплексная оценка качество воздуха на основании нескольких параметров
• Атмосферное давление

Мультисенсор работает как единое устройство, передавая собранные данные в систему умного дома по шине Bus77. Все параметры доступны для мониторинга или использования с другими устройствами, например термостатами, вентиляционными установками, кондиционерами и т.д. Устройство может использоваться как в жилых, так и в коммерческих помещениях.

Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©, может применяться в отелях, жилых, торговых и офисных помещениях и т.д. Контроль климатических параметров позволяет улучшить микроклимат и самочувствие людей.

Внимание! Датчик СО2 имеет механизм встроенной автоматической самокалибровки. Для измерения верной концентрации СО2 помещение с установленным устройством необходимо периодически проветривать. При постоянных длительных (3-4 дня и более) повышенных концентрациях СО2 реальное значение будет постепенно занижаться.

Руководство по настройке и эксплуатации

Технические характеристики устройства​

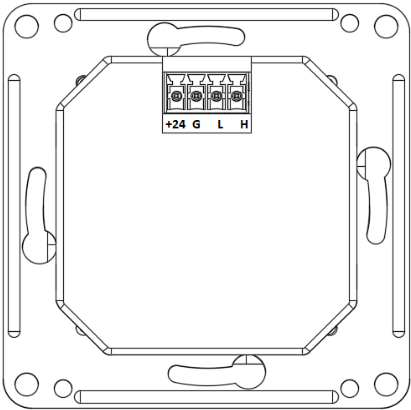

Клеммы и индикация​

Клеммы подключения не имеют полярности и подключаются к поддерживающим данный датчик устройствам bus77 в соответствии со своей документацией

Подключение и монтаж:​

Для подключения датчика температуры к устройствам bus77 рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.

Место установки устройства:

Во избежание ложных показаний параметров качества воздуха устройство следует устанавливать в местах вдалеке от входных дверей, окон, отопительных приборов и прямых солнечных лучей.

• Устанавливать вертикально на стене на высоте 1500 мм над чистовым полом
• Вдали от окон, вентиляционных отверстий и других источников сквозняка
• Устанавливать в зоне, где нет прямых солнечных лучей, т.к. это приведет к искажению показаний температуры
• Не рекомендовано устанавливать датчик на наружной стене, так как это может привести к неточным показаниям температуры

Для монтажа устройства необходимо осуществить следующие действия:

• Выполнить в стене отверстие диаметром 68мм., для эл. монтажной коробки
• Осуществить установку эл.монтажной коробки в отверстие;
• Подключить кабель UTP (витая пара) к эл. разъему датчика. (кабель прокладывается заблаговременно в соответствии с проектом);
• Выполнить монтаж датчика с суппортом в эл. монтажную коробку, используя винты, входящие в комплект эл. монтажной коробки;
• Установить поролоновый фильтр в отверстие датчика CO2. Внимание! Не пытайтесь вклеивать фильтр во избежание выхода из строя датчика СО2;
• Установить рамку и лицевую панель датчика.

Демонтаж датчика осуществляется в обратном порядке. Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности. Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка, срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха не более 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 60 месяца (5 лет) с даты продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьимом лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания. Все части устройства подходят для вторичной переработки .

Безопасность​

• ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании монтируемого устройства и оборудования инфраструктуры шинного уровня

• ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых может привести к нарушению безопасности.

Лицензионные соглашения​

Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается.

По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1)

Лицензионное соглашение

Список изменений в прошивках​

FS-VPHIT-CO2​

Профиль 1 - Температура (1), Влажность (1), СО2 (1), Загрязнение воздуха (1), Датчик давления (1)​

FS-VPHIT-CO2 v1.0​

Профиль 1 - Давление (1), CO2 (1), Температура (1)​
