Модуль FS-TM-1W
Описание

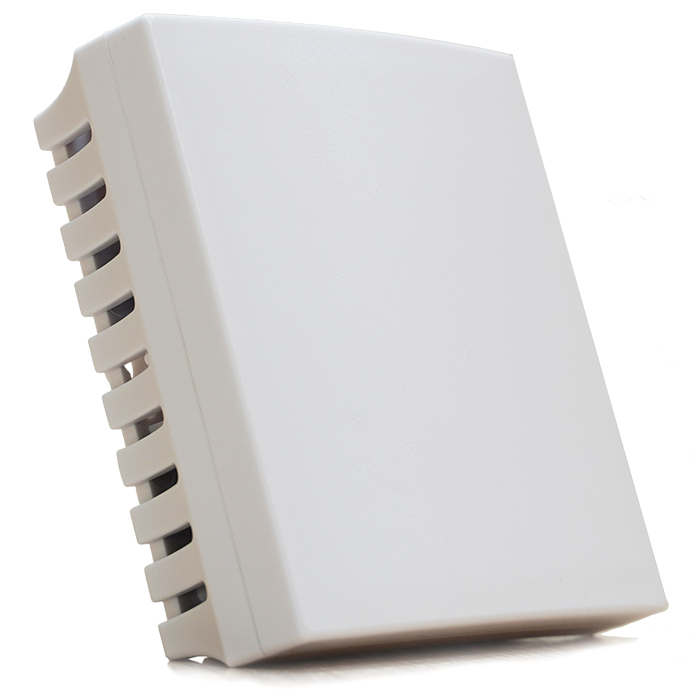

Модуль для монтажа на стену или другую поверхность. Используется для контроля температуры в месте установки и/или определения наличия людей в зоне досягаемости датчика .
Система является отказоустойчивой - при потере связи с сервером/гейтом контроллер продолжает работу по принципу децентрализованной сети.
Применение
Предназначен для установки в проектах автоматизации зданий в централизованной и децентрализованной сети bus77 iRidium ©.
*Контроль температуры в зоне установки *Контроль наличия людей в зоне восприятия датчика
Модуль выдаёт информацию о температуре по шине 1-Wire. О сработке датчика присутствия говорит замыкание провода SN на GND.

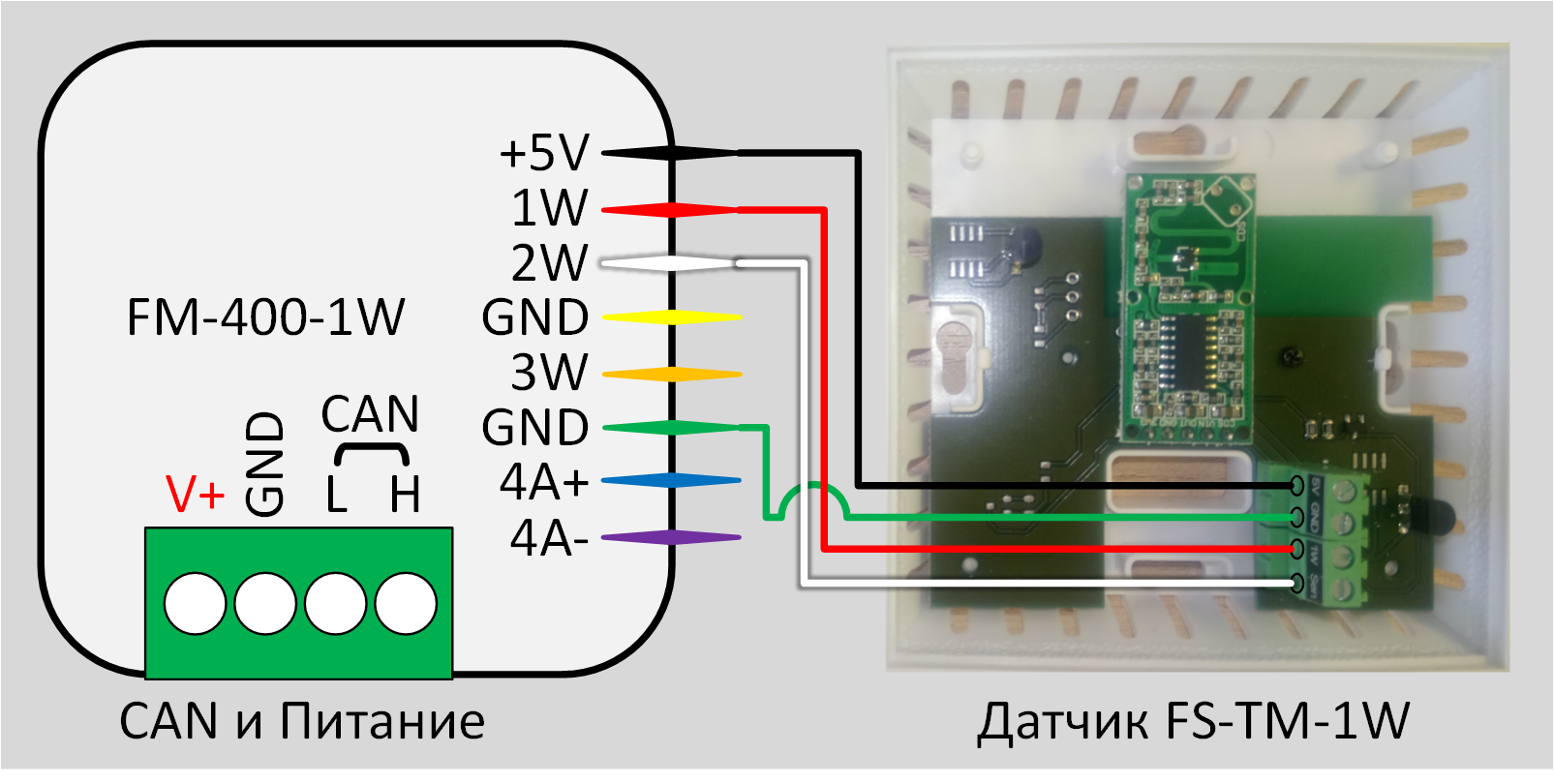

Пример подключения датчика к модулю FM-400-1W
Технические характеристики
| Параметр | Значение |
|---|---|

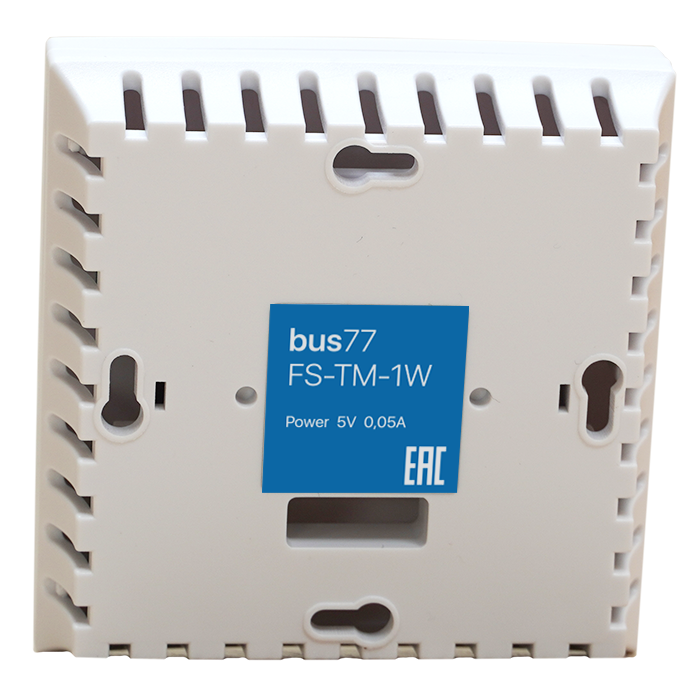

| Корпус | Пластиковый корпус с возможностью крепления на стену (83×83×20 мм) |
| Каналы вывода | Выход датчика движения, «открытый коллектор» Выход датчика температуры — 1-Wire |
