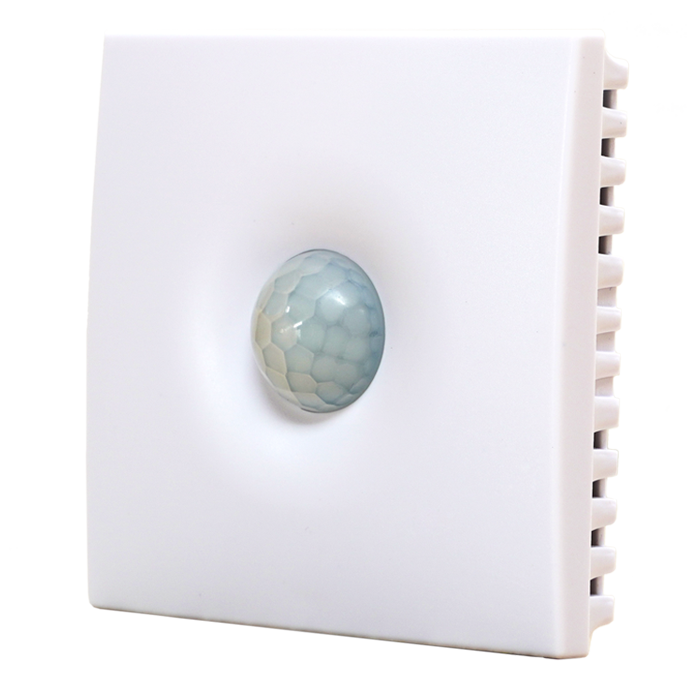

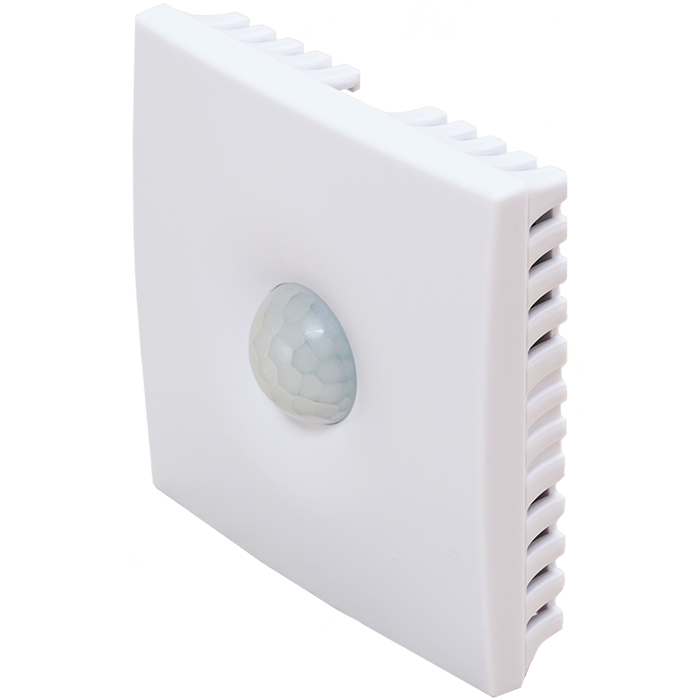

Настенный комбинированный датчик
Описание
Модуль для монтажа на стену или другую поверхность. Используется для контроля температуры, влажности, освещенности, движения, звука, качества воздуха в жилых и офисных помещениях, для бытового использования. *датчика качества воздуха нет в стандартной комплектации, можно запросить как опцию при покупке Система является отказоустойчивой - при потере связи с сервером/гейтом контроллер продолжает работу по принципу децентрализованной сети.
Применение
Предназначен для установки в проектах автоматизации зданий в централизованной и децентрализованной сети bus77 iRidium ©.
Датчик предназначен для контроля микроклимата в зоне установки модуля.
Модуль выдаёт информацию непосредственно в шину bus77 .

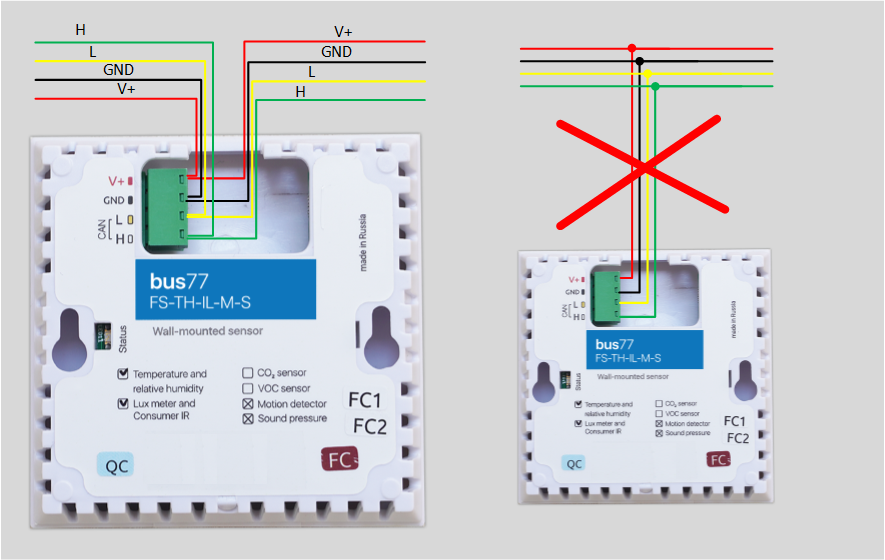

Подключайте датчик по следующей схеме
Не рекомендованы к использованию архитектура “дерево” и “звезда”, а также создание отводов линии — для обеспечения стабильной работы.
Подробнее читайте в статье Технические характеристики CAN - bus77
Для подключения устройств в линию используется 4х проводной кабель, 2 провода CAN шины и 2 провода питания. Необходимо использовать кабель "витая пара" для обеспечения помехоустойчивости шины.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | 24 В постоянного тока |
| Интерфейс | CAN, Bus77 |
| Корпус | Пластиковый корпус с возможностью крепления на стену (83×83×20 мм) |
| Измеряемые параметры | Температура: -40°С — +80°С (±0.5°С) Влажность: 0 — 98% (±3%) Движение: до 8 м, угол — 120° Освещенность: 0.02 — 100000 лк Уровень шума: 40 — 82 дБ Качество воздуха (VOC): 0 ppm — 60000 ppb (миллиардных долей) по этанолу |
| Выходы | ИК-выход (опционально) |
- Датчик готов к работе через 6 минут после включения.
Датчик качества воздуха (VOC)
Высокие концентрации опасных ЛОВ представляют угрозу жизни и здоровью человека.
Летучие органические вещества (ЛОВ, VOC) - это легкоиспаряющиеся вещества, выделяющиеся в атмосферу в виде газов. Датчик определяет суммарную концентрацию летучих органических веществ, в том числе испарения лаков/красок и элементов внутренней отделки помещений (фенол, формальдегид, толуол, стирол), спирты, бензол, гниющие овощи, выделяемые человеком газы, бытовой газ.
Датчик VOC не работает как детектор утечки бытовых горючих газов и совсем не реагирует на дым!
Концентрация измеряется в единицах на миллиард ppb (также называемую ОЛОС — см. ГОСТ Р ИСО 16000-9-2009). Данный параметр характеризует общую концентрацию ЛОВ в усредненном помещении. На основании исследований производителем датчика установлены следующие пороги концентрации:
| Концентрация (ppb) | Уровень | Соответствие гигиеническим нормам | Рекомендации | Предельное время воздействия |
|---|---|---|---|---|
| 2200–5500 | Опасно для здоровья | Ситуация неприемлема | Подвергаться воздействию только в критических случаях Необходимо интенсивное вентилирование | часы |
| 660–2200 | Неудовлетворительно | Серьезные претензии | Необходимо интенсивное вентилирование или проветривание требуется поиск источников загрязнения | < 1 месяца |
| 220–660 | Приемлемо | Некоторые претензии | Рекомендуется интенсивное вентилирование или проветривание требуется поиск источников загрязнения | < 12 месяцев |
| 65–220 | Хорошо | Без особых претензий | Рекомендуется вентилирование или проветривание | нет предела |
| 0–65 | Отлично | Без претензий | Требуемое значение | нет предела |
