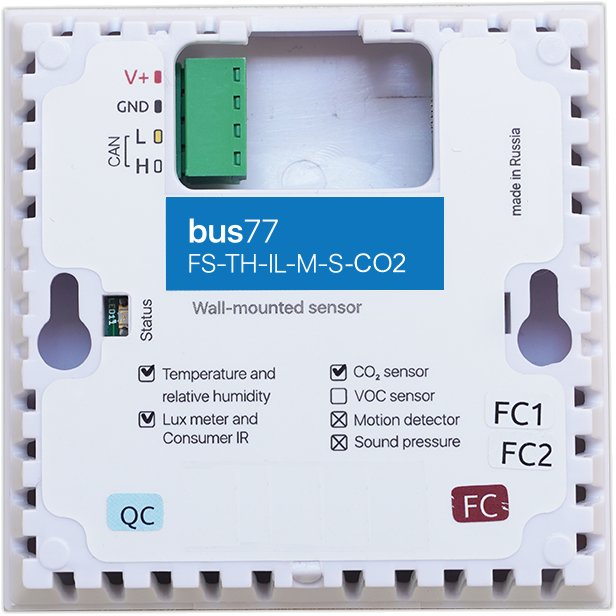

Модули FS ⇒ FS-TH-IL-M-S-CO2

Датчик настенный с сенсорами: температуры, влажности, освещенности, движения, звука, концентрации CO2

Описание​

Модуль для монтажа на стену или другую поверхность. Используется для контроля температуры, влажности, освещенности, движения, звука, концентрации CO2 в жилых и офисных помещениях, для бытового использования.

Система является отказоустойчивой - при потере связи с сервером/гейтом контроллер продолжает работу по принципу децентрализованной сети.

Применение​

Предназначен для установки в проектах автоматизации зданий в централизованной и децентрализованной сети bus77 iRidium ©.

Датчик предназначен для контроля микроклимата в зоне установки модуля.

Модуль выдаёт информацию непосредственно в шину bus77 .

Подключайте датчик по следующей схеме

Не рекомендованы к использованию архитектура “дерево” и “звезда”, а также создание отводов линии — для обеспечения стабильной работы.
Подробнее читайте в статье Технические характеристики CAN - bus77

Для подключения устройств в линию используется 4х проводной кабель, 2 провода CAN шины и 2 провода питания. Необходимо использовать кабель "витая пара" для обеспечения помехоустойчивости шины.

Технические характеристики​

Датчик CO2​

Углекислый газ в высоких концентрациях токсичен. Незначительные повышения концентрации, вплоть до 0,2−0,4 % (2000−4000 ppm), в помещениях приводят к развитию у людей сонливости и слабости. Для помещений нормальным является уровень CO₂ около 600 ppm. Повышенные концентрации углекислого газа снижают когнитивные способности людей. Уже при 1200 ppm расширяются кровеносные сосуды в мозге, снижается активность нейронов и уменьшается объём коммуникации между областями мозга.

Классификация воздуха в помещениях по ГОСТ 30494-2011 Для измерения концентрации CO2 в воздухе используется недисперсионный инфракрасный (NDIR) датчик. Принцип действия основан на поглощении углекислым газом инфракрасного света. Оптический способ измерения CO2 намного точнее, чем с помощью более дешевых электрохимических датчиков.

Датчик имеет функцию автокалибровки. Измеренное минимальное значение в течении суток принимается за 400ppm (предполагается, что помещение хотя бы раз в сутки проветривается). Если это не так, то рекомендуем хотя бы один день хорошо проветривать помещение для калибровки датчика и после этого отключить автокалибровку. Периодически повторяйте процедуру, чтобы датчик показывал более точные значения.
