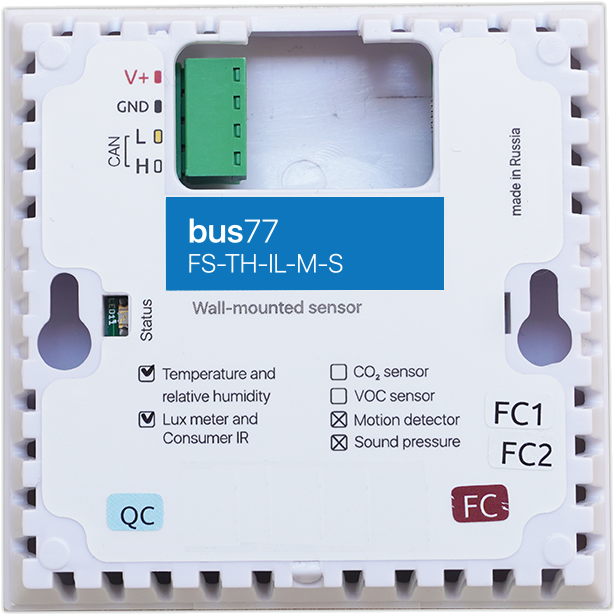

Модуль FS-TH-IL-M-S
Датчик настенный с сенсорами: температуры, влажности, освещенности, движения, звука
Описание
Модуль для монтажа на стену или другую поверхность. Используется для контроля температуры, влажности, освещенности, движения, звука в жилых и офисных помещениях, для бытового использования.
Система является отказоустойчивой - при потере связи с сервером/гейтом контроллер продолжает работу по принципу децентрализованной сети.
Применение
Предназначен для установки в проектах автоматизации зданий в централизованной и децентрализованной сети bus77 iRidium ©.
Датчик предназначен для контроля микроклимата в зоне установки модуля.
Модуль выдаёт информацию непосредственно в шину bus77 .
Подключайте датчик по следующей схеме
Не рекомендованы к использованию архитектура “дерево” и “звезда”, а также создание отводов линии — для обеспечения стабильной работы.
Подробнее читайте в статье Технические характеристики CAN - bus77
Для подключения устройств в линию используется 4х проводной кабель, 2 провода CAN шины и 2 провода питания. Необходимо использовать кабель "витая пара" для обеспечения помехоустойчивости шины.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | 24 В постоянного тока |
| Интерфейс | CAN, Bus77 |
| Корпус | Пластиковый корпус с возможностью крепления на стену (83×83×20 мм) |
| Измеряемые параметры | Температура: -40°С — +80°С (±0.5°С) Влажность: 0 — 98% (±3%) Движение: до 8 м, угол — 120° Освещенность: 0.02 — 100000 лк Уровень шума: 40 — 82 дБ |
| Выходы | ИК-выход (опционально) |
