Hardware ⇒ FM-808 24V

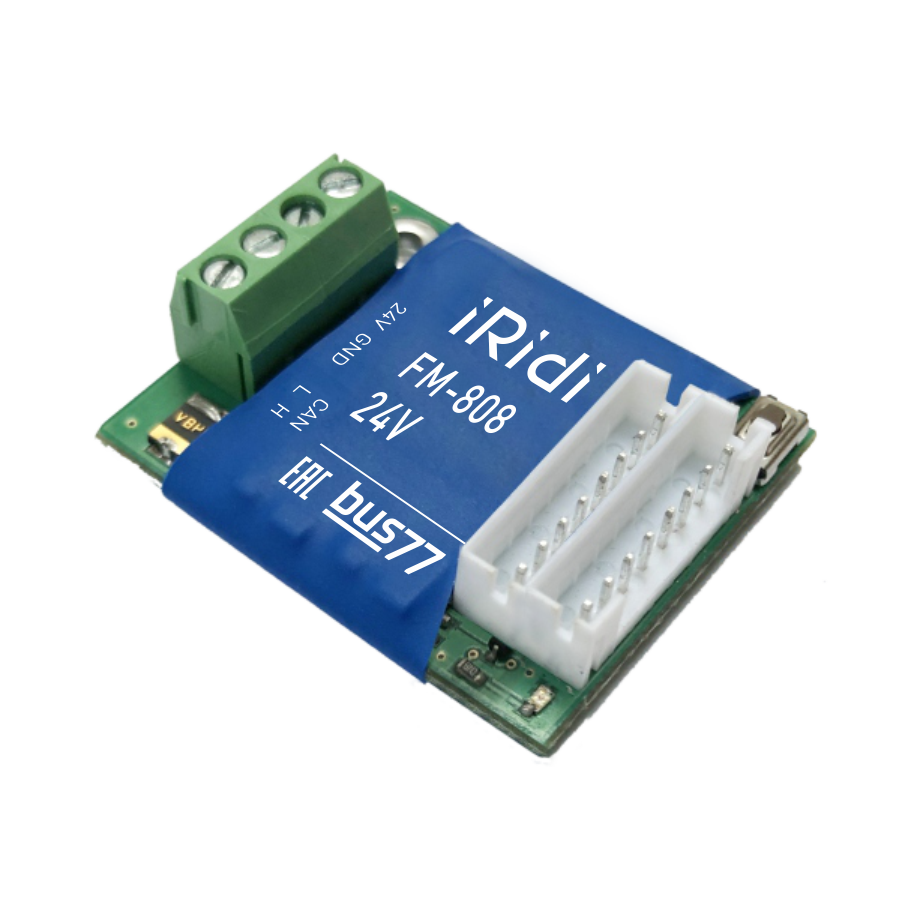

Описание​

Модуль позволяет подключить сценарный модуль JUNG LS5248TSM для вызова сценариев, управления светом или шторами.

Преимущества:

• возможность подключения 8 кнопок для управления любым оборудованием и запуска сценариев;
• 8 кнопок с индикацией включения;
• простота монтажа.

Варианты прошивок:

• v.1 - 8 кнопок с индикацией включения.

Реестр российской продукции​

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

Технические характеристики​

Прошивки и схемы подключения​

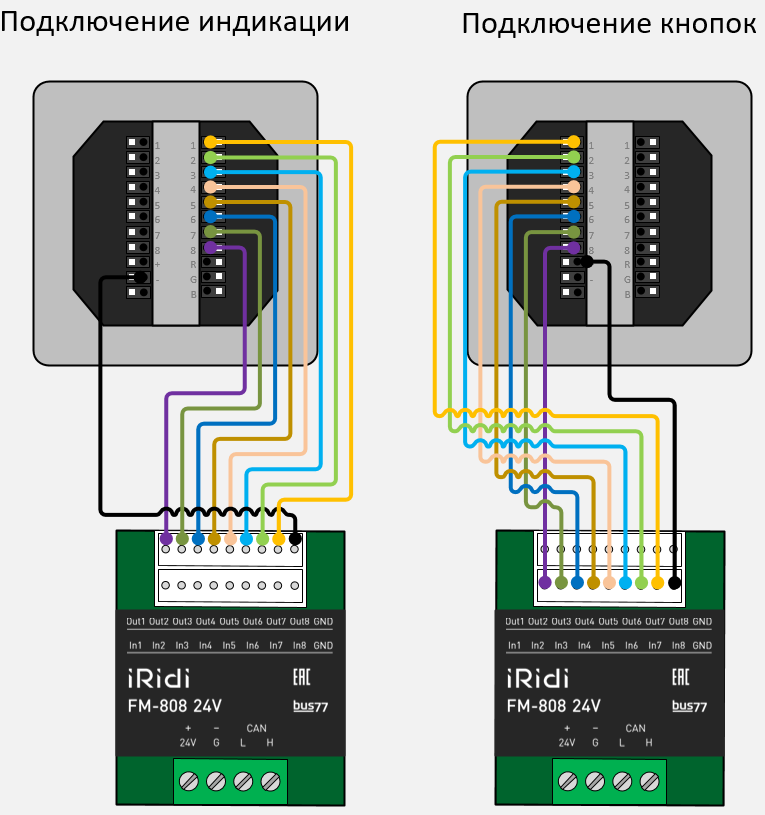

Схема подключения:

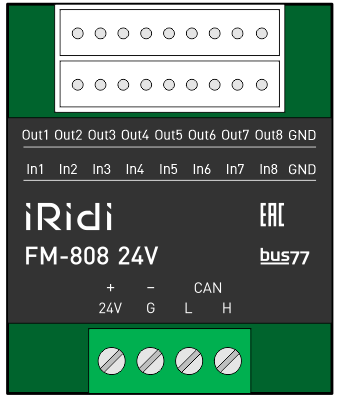

Клеммы, индикация​

Выходы:

• Out1 - Выход 1
• Out2 - Выход 2
• Out3 - Выход 3
• Out4 - Выход 4
• Out5 - Выход 5
• Out6 - Выход 6
• Out7 - Выход 7
• Out8 - Выход 8
• GND

Входы:

• In1 - Вход 1
• In2 - Вход 2
• In3 - Вход 3
• In4 - Вход 4
• In5 - Вход 5
• In6 - Вход 6
• In7 - Вход 7
• In8 - Вход 8
• GND

Шина и питание:

• +24В
• GND
• CAN L
• CAN H

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 60 месяцев(5 лет) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьимом лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

*Малогабаритный модуль ввода-вывода LFM-808 24V (1 шт.) *Кабель для подключения (2 шт.) *Упаковка (1 шт.)

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

• ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

• ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.

Лицензионные соглашения​

FM-808 24V.docx

Дата публикации: 27.01.2024
