Модули FM ⇒ FM-401P-1W

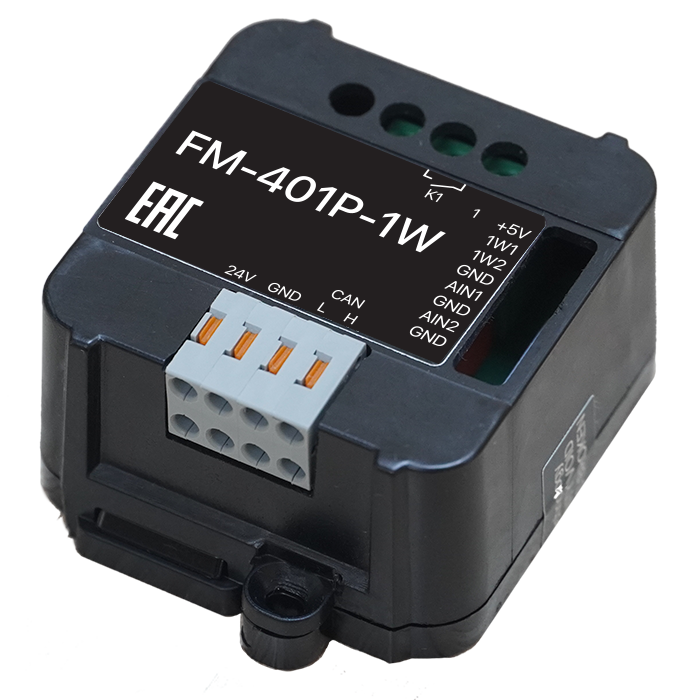

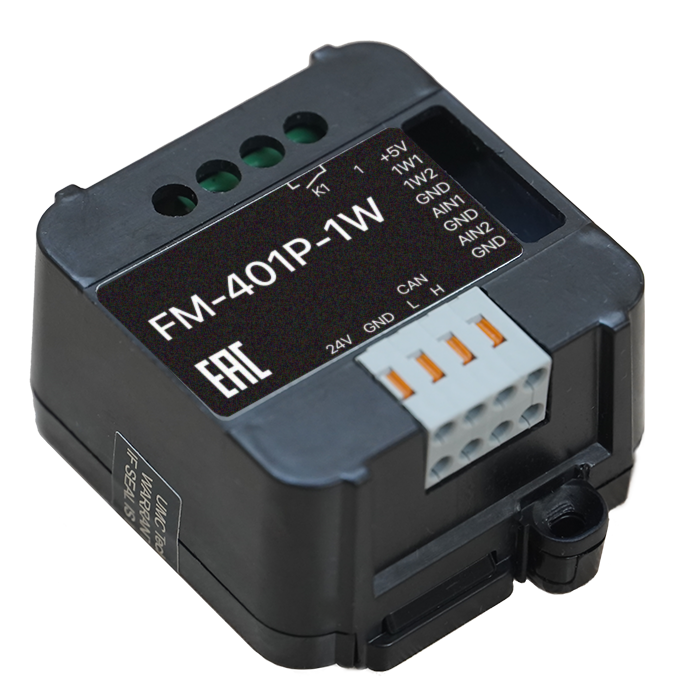

Описание модуля​

Модуль малогабаритный для монтажа в подрозетник или на поверхность. Используется для подключения выключателей, датчиков температуры и управления одним мощным потребителем.

Предназначен для установки в проектах автоматизации зданий в централизованной и децентрализованной сети bus77 iRidium ©.

Система является отказоустойчивой - при потере связи с сервером/гейтом контроллер продолжает работу по принципу децентрализованной сети.

Назначение​

Для управления одним потребителем на основании сигналов на входах и информации поступающей по шине bus77. При отсутствии связи по шине bus77, модуль работает в автоматическом режиме в пределах заданных параметров.

Сферы применения:

• насос подачи воды из скважины
• насос водоотведения
• включение обогрева
• управление холодильником
• управление вентиляцией приточной и/или вытяжной
• включение освещения

Технические характеристики​

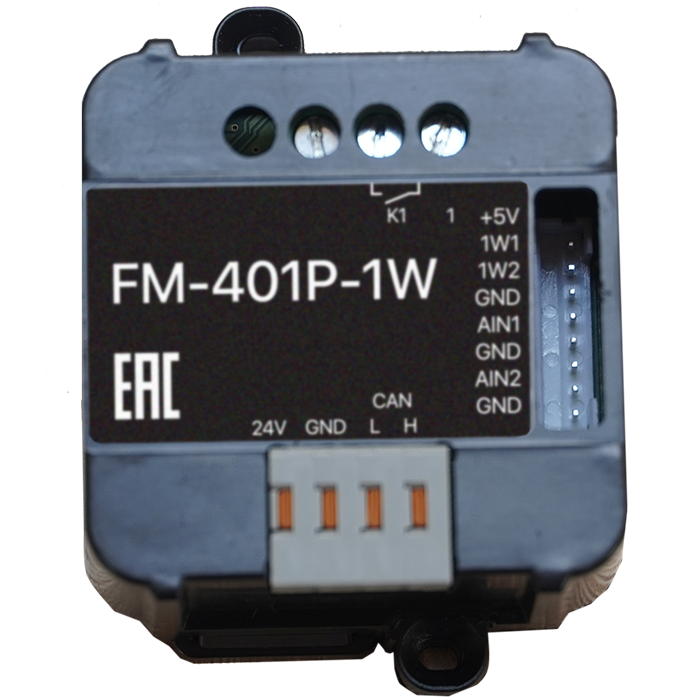

Подключение модуля​

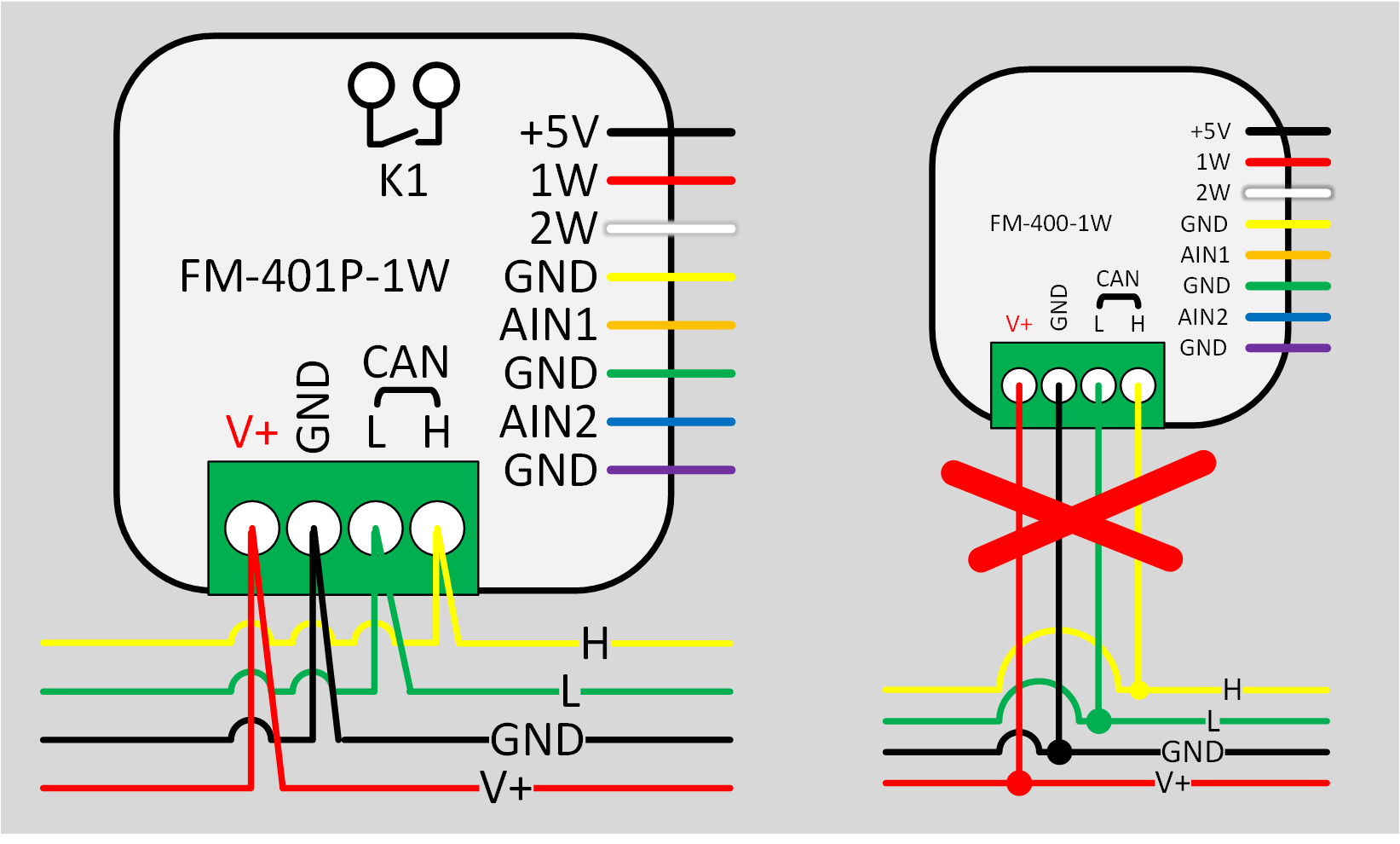

Питание модуля и шина управления​

Не рекомендованы к использованию архитектура “дерево” и “звезда”, а также создание отводов линии — для обеспечения стабильной работы.
Подробнее читайте в статье Технические характеристики CAN - bus77

Для подключения устройств в линию используется 4х проводной кабель, 2 провода CAN шины и 2 провода питания. Необходимо использовать кабель "витая пара" для обеспечения помехоустойчивости шины.

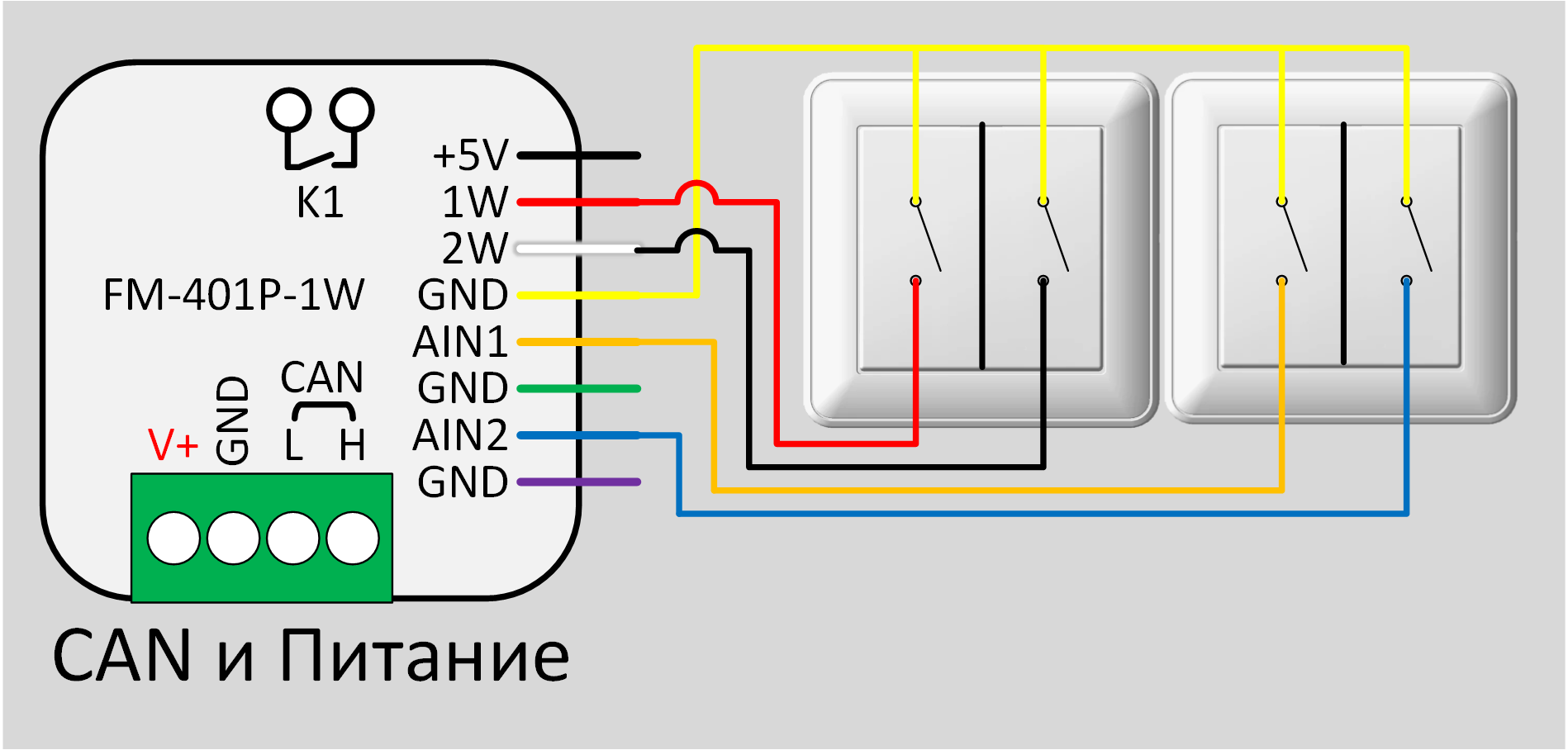

Входы 1W, 2W​

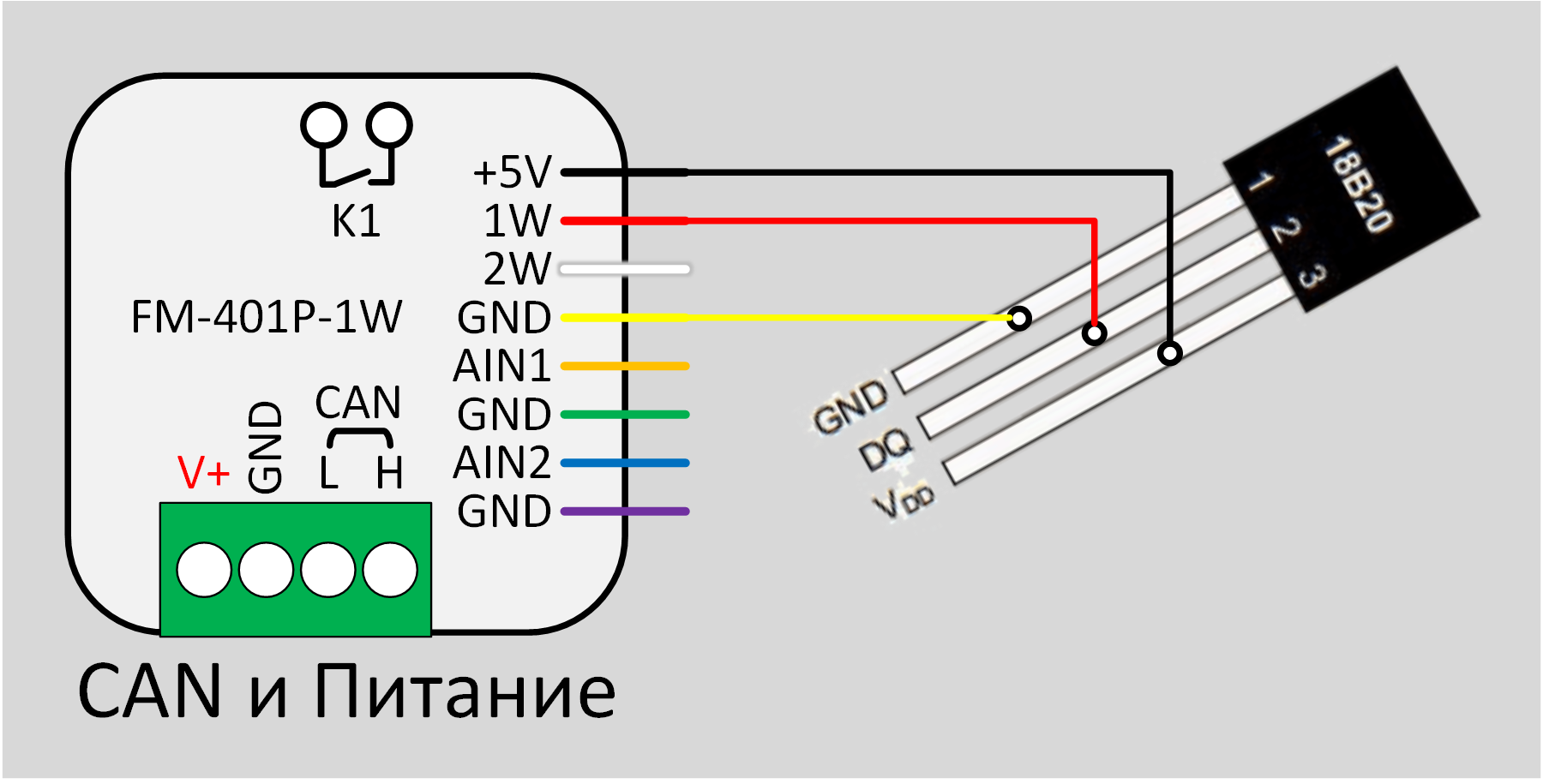

К 1W, 2W подключаются дискретные сигналы относительно GND или 1-Wire дат-чики. На линиях внутри модуля установлены подтягивающие резисторы сопротивлением 3.3 кОм к напряжению +5 В. Поэтому контактные датчики и кнопки необходимо подключать относительно GND.

Входы AIN1, AIN2​

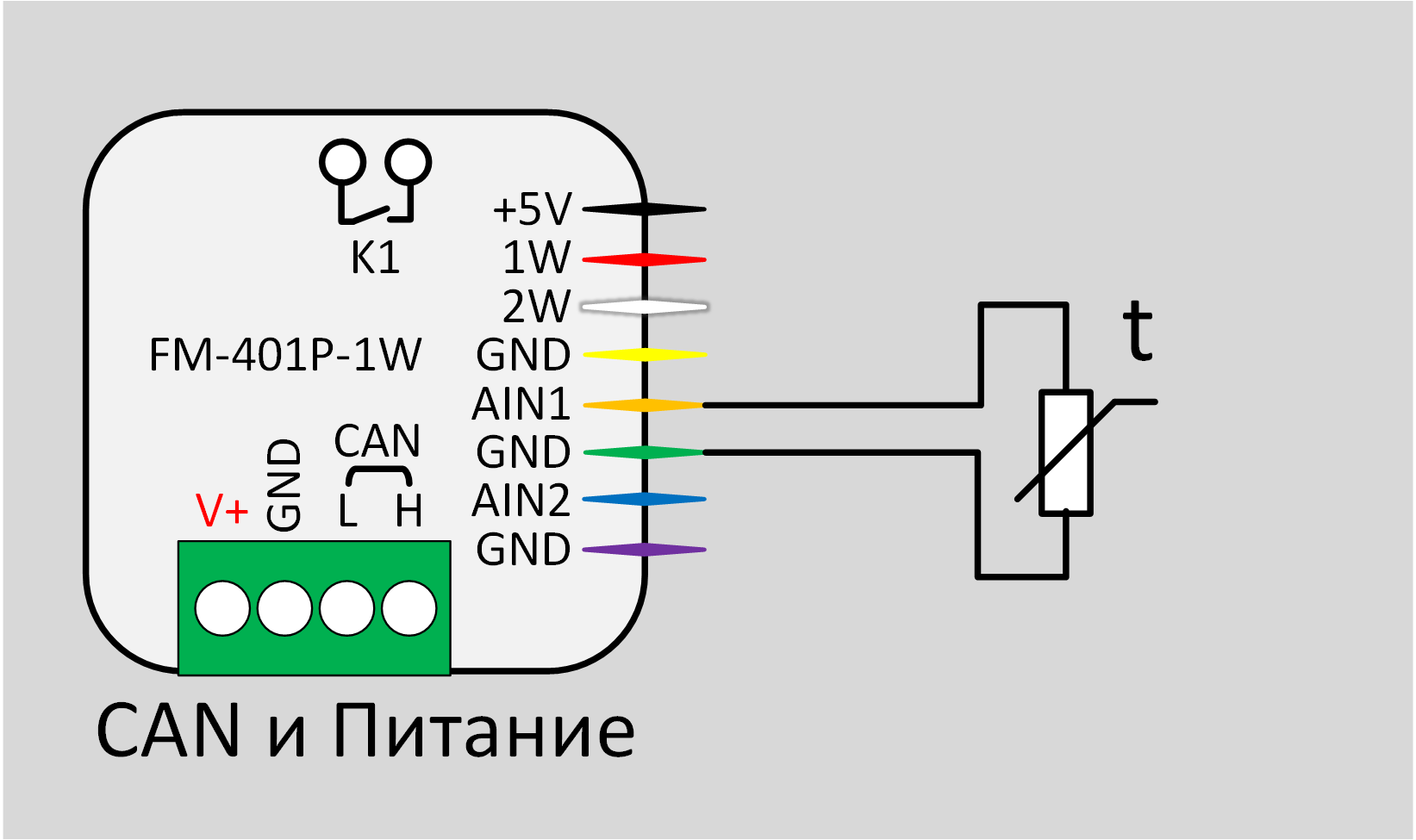

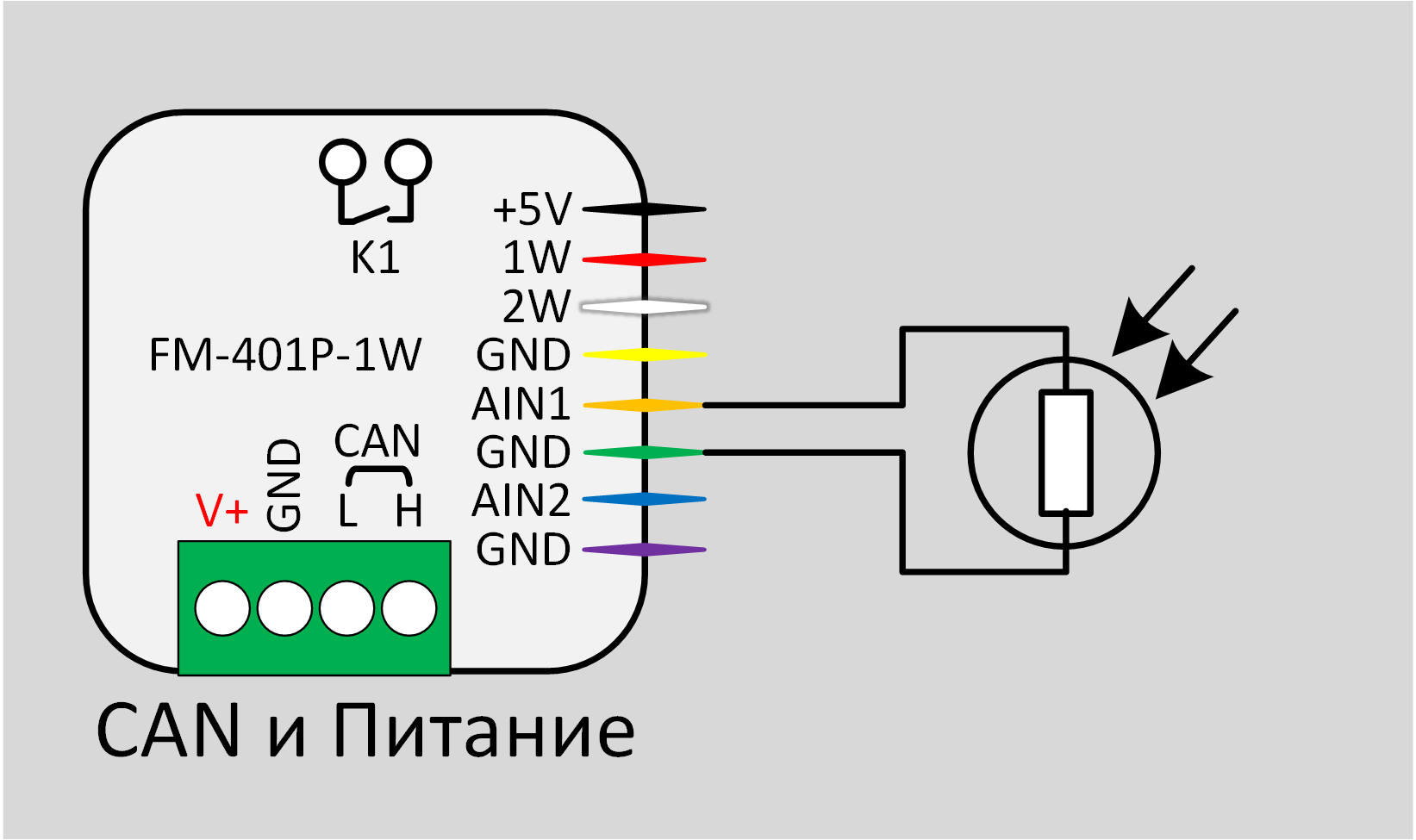

На входы AIN1, AIN2 могут быть подключены различные аналоговые датчики.

Выходы​

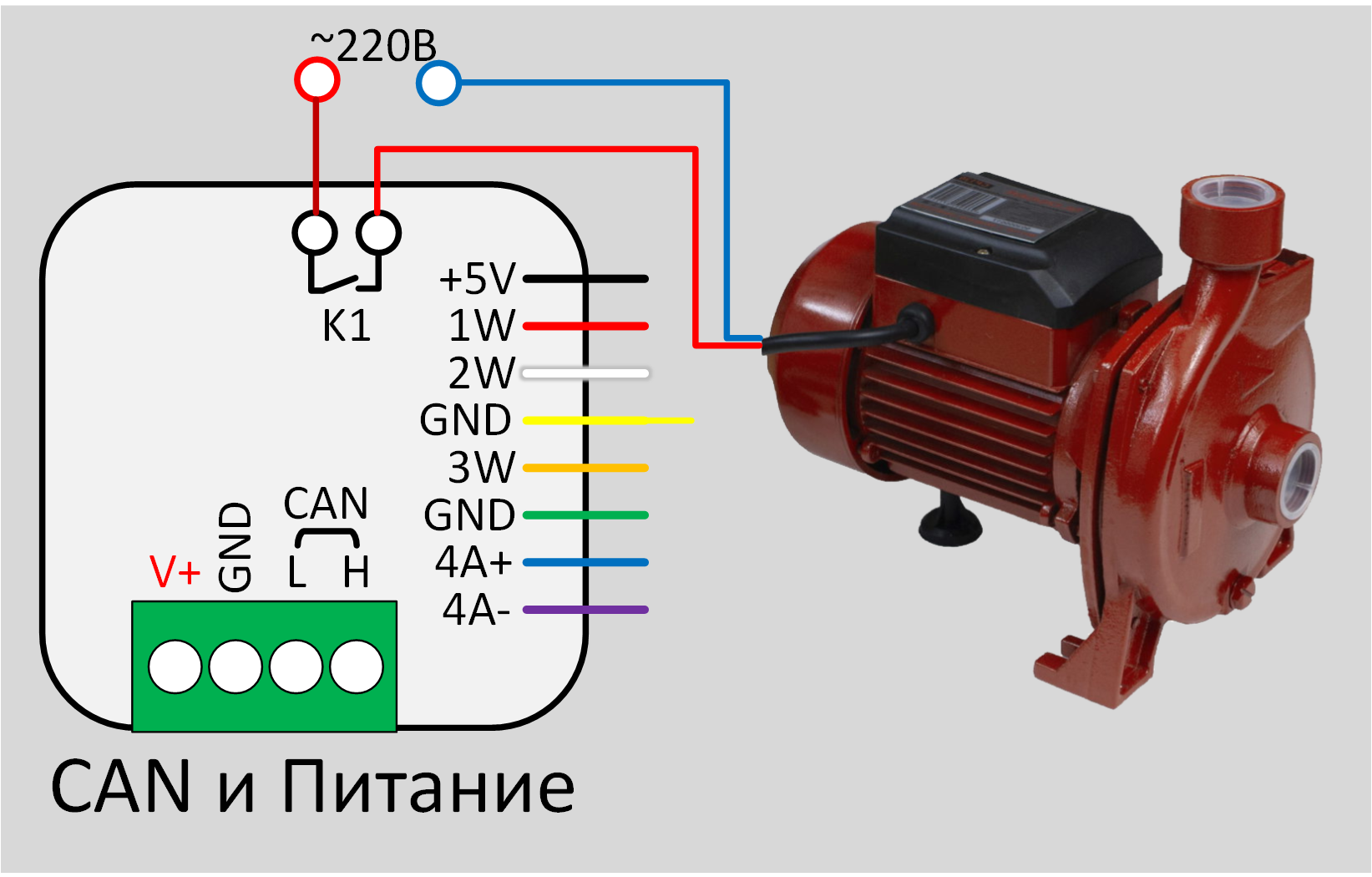

1 реле, один нормально разомкнутый контакт.

Можно управлять устройствами с током потребления не более 16А (обязательно учитывайте пусковые токи)

Варианты прошивок​

• Термостат (FM-401P-1W_fid_1)

(1 датчик температуры, 1 кнопка, 1 термоголовка);

Навигация по модулям и прошивкам​
