Hardware ⇒ FM-401P

документация обновлена 01.01.2024

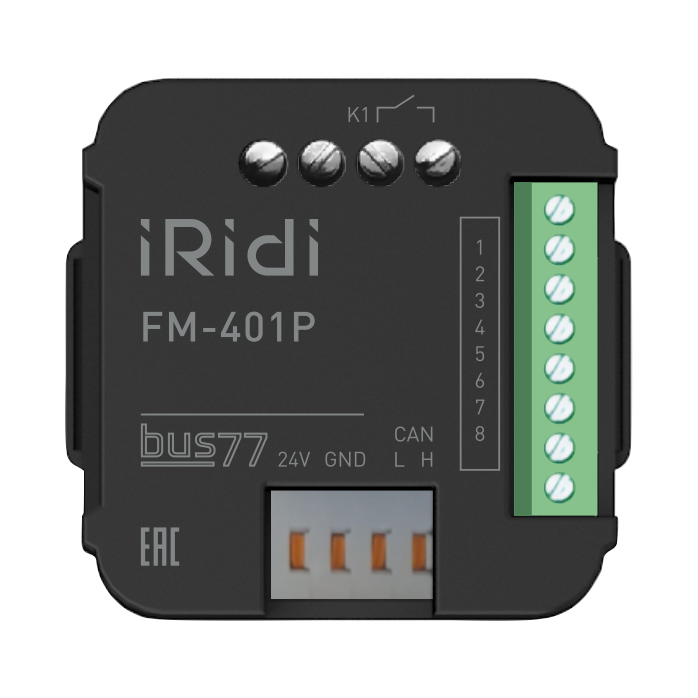

Описание модуля​

Модуль позволяет подключить выключатели освещения или датчики температуры. Имеет 4 входа для сухих контактов, датчиков температуры. Также есть мощное реле для управления электрическим теплым полом или термоприводом на радиаторе отопления.

Преимущества:

• 4 входа для сухих контактов, датчиков температуры;
• реле для управления теплым полом или термоприводом;
• компактный корпус в подрозетник;
• простота монтажа.

Реестр российской продукции​

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

Применение​

Предназначен для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©.

Применяется для управления температурой в помещениях или температурой теплого пола (водяного или электрического).

Технические характеристики​

Прошивки и схемы подключения​

1. Прошивка 1 Термостат + 2 датчика температуры NTC + 2 кнопки​

'''Назначение прошивки (типовое применение системы):

• Подогрев пола в санузлах, для комфортного пребывания там, а также для уменьшения влажности;
• Подогрев пола на лоджии, для комфортного пребывания там, а также для отсечения потока холодного воздуха от панорамных окон лоджии;
• Подогрев пола в прихожей в осенне-зимнее время, для просушки обуви и избавления от влажности;
• Подогрев рабочей зоны в кухне в осенне-зимний период (если пол из плитки).

Работает в одном из 3х режимов:

• Ручной - в этом режиме система держит установленную пользователем температуру, поддерживаются подрежимы: Комфорт(35), ЭКО(30), Сон(20) или любая заданная пользователем температура. Целевые температуры подрежимов могут быть изменены пользователем.
• Расписание - в этом режиме можно задать недельное расписание, по которому система будет переключать подрежимы.
• Безопасный - в этом режиме выставляется минимально допустимая температура пола (например 20С), используется обычно при долговременном отсутствии (отпуск).

В зависимости от выбранного режима, система поддерживает необходимую температуру и логику работы теплого пола.

Также есть 2 системных режима:

• Сервисный - в этот режим можно перевести систему из приложения, он нужен для обслуживания элементов системы. В этом режиме не работает логика управления термостатом, можно управлять нагревом пола вручную. Также можно следить за показаниями датчика температуры.
• Аварийный - в этот режим термостат перейдет автоматически, если перестанут поступать актуальные и адекватные данные от датчика температуры комнаты (датчик уйдет в обрыв или в КЗ или начнет выдавать сильно завышенные или заниженные показания). При переходе в этот режим питание теплого пола будет отключено.

В зависимости от выбранного режима, оборудование поддерживает необходимую температуру и логику работы. Если какой то из датчиков температуры вышел из строя - система предупредит, что надо вызвать техника и перейдет в режим управления без внешнего датчика температуры.

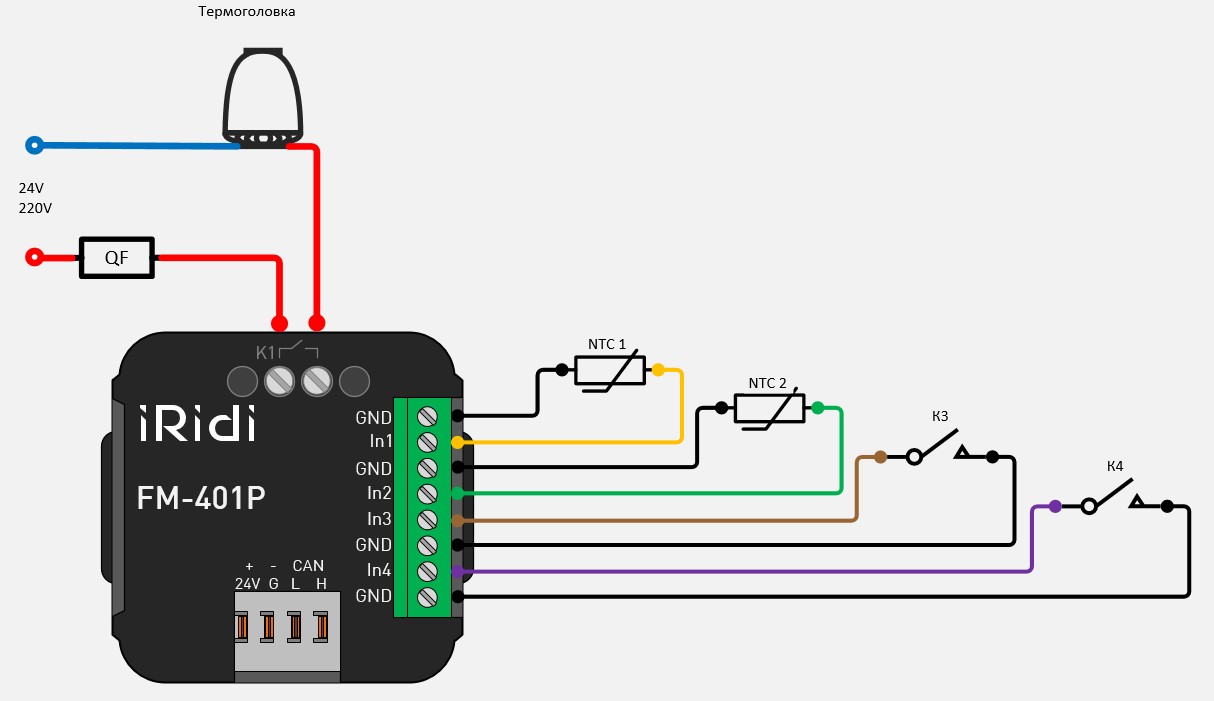

Схема подключения:

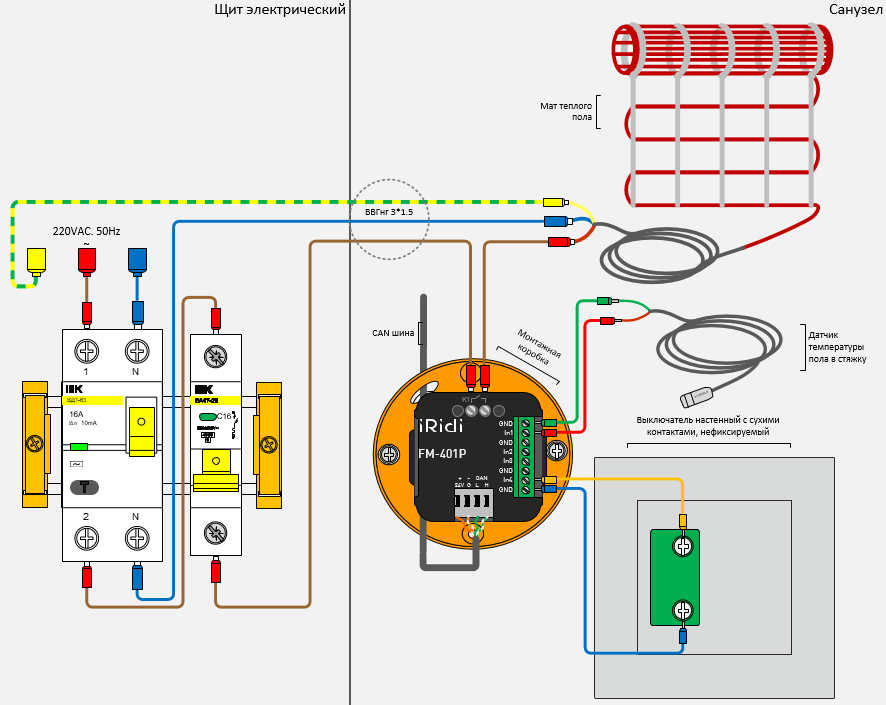

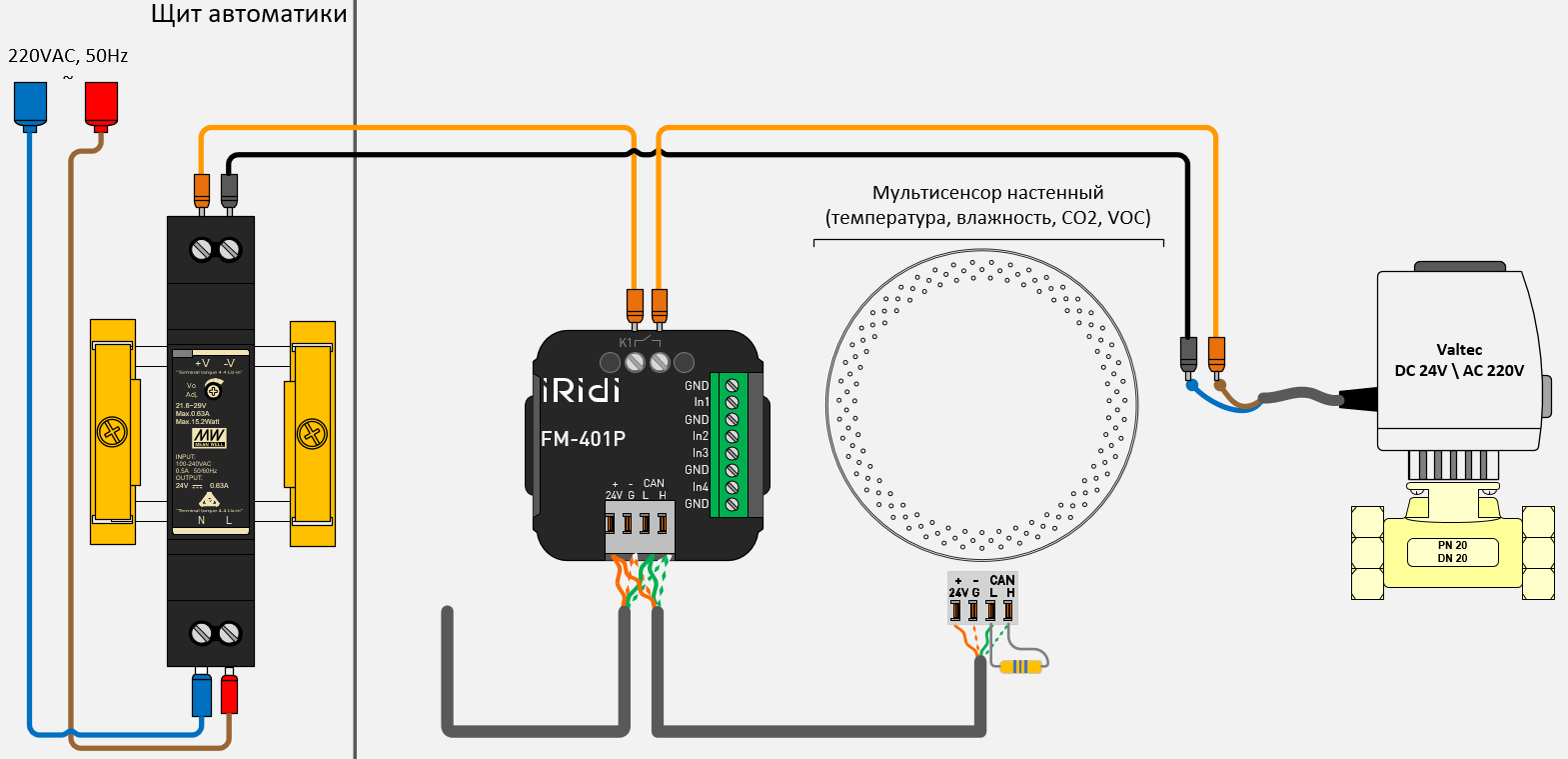

Варианты применения:

2. Прошивка 1 реле + 4 кнопки​

'''Назначение прошивки:

Предназначена для подключения 4-х сенсоров / выключателей с выходом "сухой контакт" или "открытый коллектор". Основное использование - управление освещением. Входы воспринимают короткие нажатия, двойные нажатия и удержание настраиваемой продолжительности.

'''По каждому событию можно выполнить несколько уникальных действий:

• Нажатие может включать / выключать / переключать группу освещения или нагрузку
• Запускать / сохранять сценарий
• Работать в режиме мастер-выключателя, учитывая состояние источников освещения при их переключении

Реле устройства может быть включено / выключено / переключено с других устройств сети (например, кнопок, в количестве до 7 штук). Реле может управлять устройствами с током потребления не более 16А (обязательно учитывайте пусковые токи).

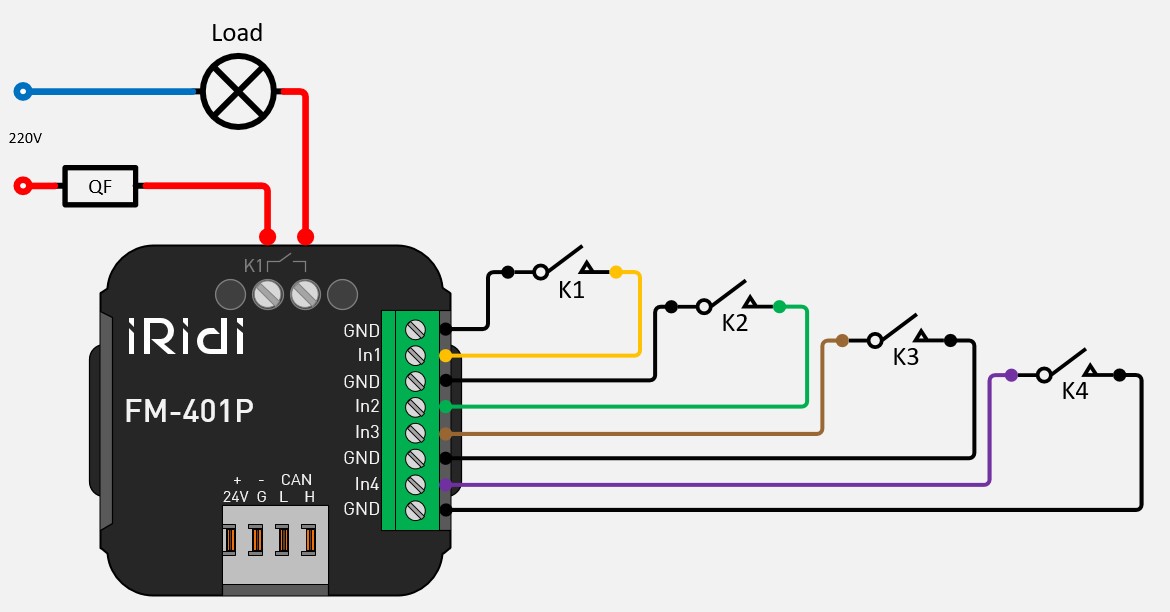

Схема подключения:

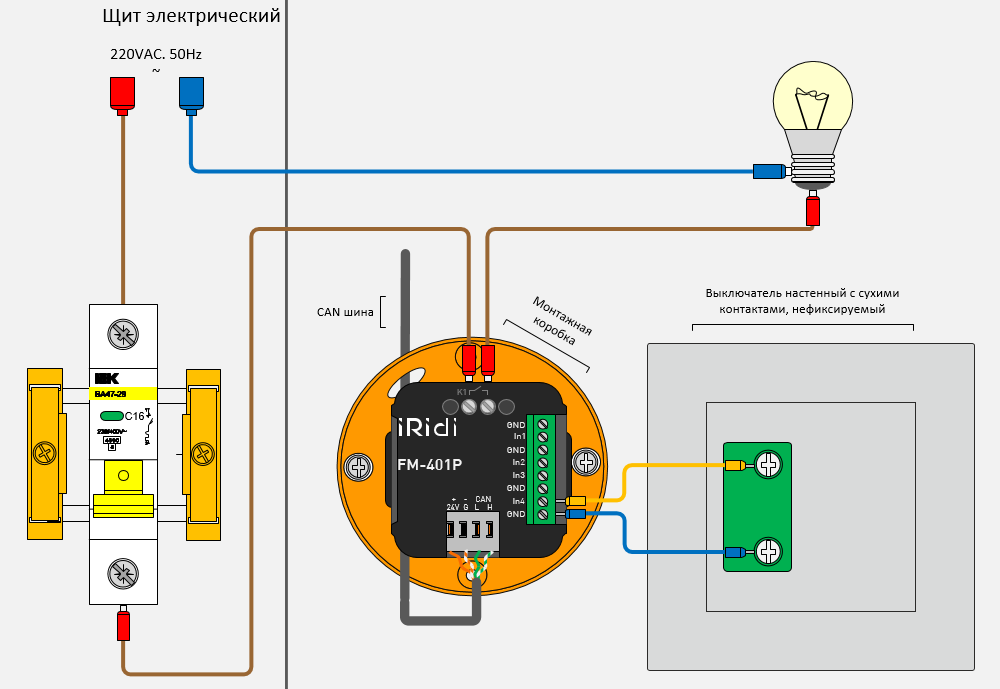

Варианты применения:

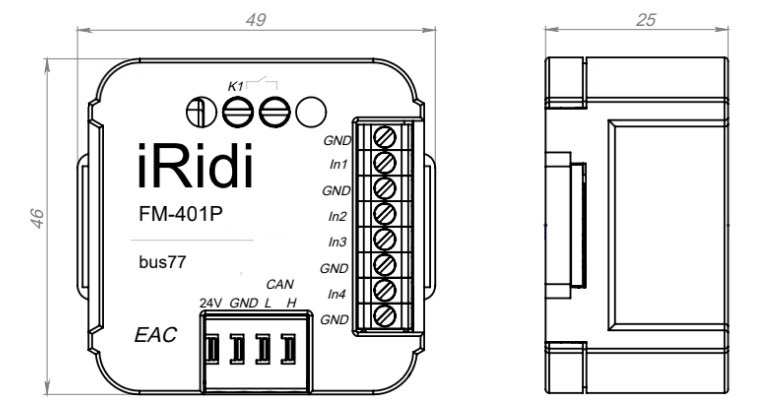

Размеры​

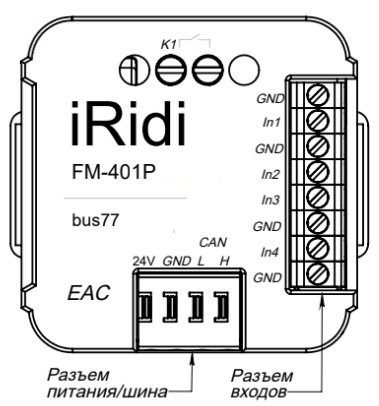

Клеммы, индикация​

Входы:

• GND - Общий
• In1 - Вход 1
• GND - Общий
• In2 - Вход 2
• In3 - Вход 3
• GND - Общий
• In4 - Вход 4
• GND - Общий

Реле:

• K1 - Реле

Шина и питание:

• +24В
• GND
• CAN L
• CAN H

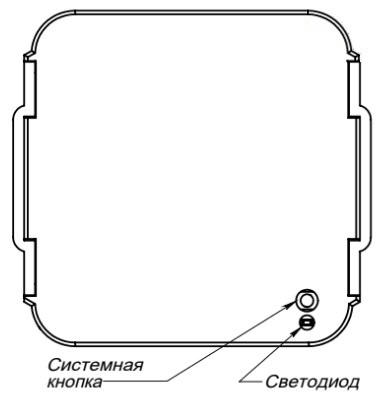

Индикаторы и кнопки:

• Системная кнопка (перезагрузка, сброс, обслуживание);
• Системный светодиод (индикация нормального режима работы и ошибок).

Особенности​

• Компактные габаритные размеры,
• Функционал определяется прошивкой,
• Все датчики, подключенные к входам - сетевые (видны другим устройствам);
• Все реле - сетевые (видны другим устройствам)
• Через реле можно подключать любую нагрузку, с учетом пусковых токов.

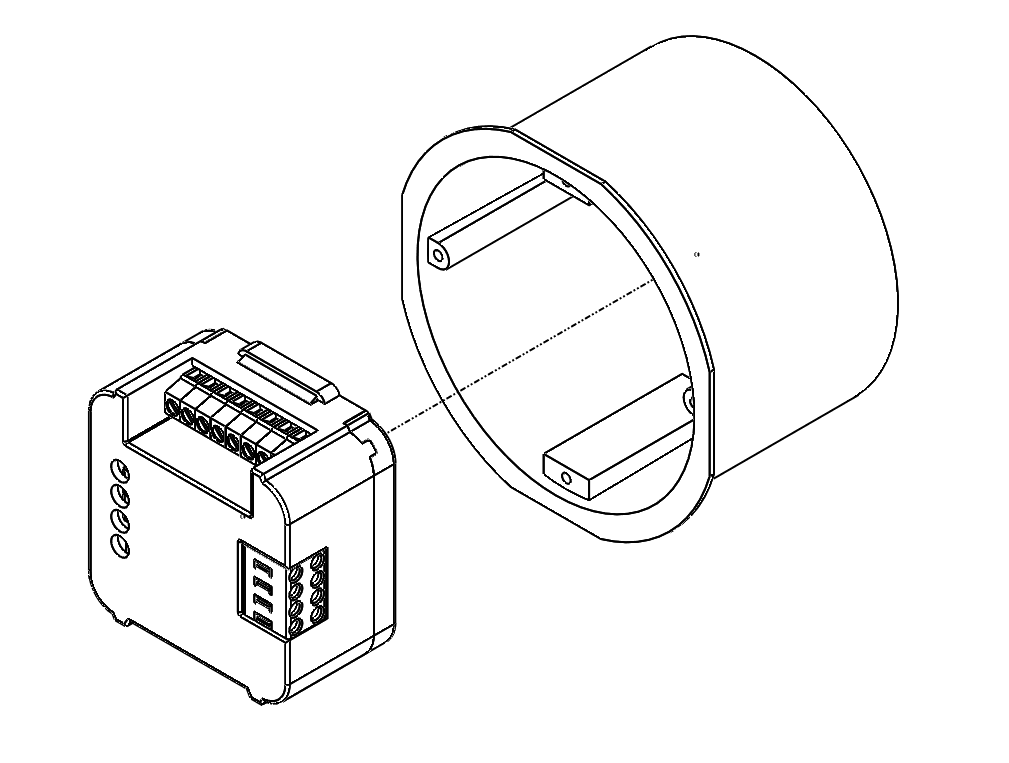

Подключение и монтаж​

• При установке прибора совместно с электроустановочными изделиями (выключатели, розетки) следует использовать углубленные подрозеточные коробки\стаканы (68*60мм).
• Для подключения датчиков следует применять провода с сечением не менее 0,22 мм².
• Для подключения реле следует применять гибкие провода с сечением не менее 0,5 мм², обжатые в наконечник НШВИ.
• Для подключения прибора с шина CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 60 месяцев(5 лет) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьимом лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя

Комплектность​

Модуль ввода/вывода FM-401P………………………………………………..…………1шт. Упаковка………………………………………………………..……………………………………1шт.

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

• ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

• ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.

Лицензионные соглашения​

FM 401P.docx

Дата публикации: 27.01.2024

Список изменений в прошивках​

FM-401P-AT​

Профиль 1: Термостат (1), Температура (2), Кнопка (2)​

Профиль 2: Реле (1), Кнопка (4)​
