Прошивка 4 сухих контакта
Назначение прошивки
Сбор состояний сухих контактов (включатели, реле, концевые выключатели, сигнальные цепи контакторов и пускателей, и т.д. ) и отправка информации на сервер или модуль, управляющий исполнительным устройством.
Прошивка предназначена для установки в проектах автоматизации зданий в централизованной и децентрализованной сети bus77 iRidium ©.
Может применяться для
- включения освещения
- первичного включения систем управления
- открыть-закрыть (ворота, калитки, шторы, жалюзи...)
- контроля сработки механизмов
Описание прошивки
Система является отказоустойчивой - при потере связи с сервером/гейтом контроллер продолжает работу по принципу децентрализованной сети.
Прошивка следит за напряжением на входах и сообщает событиями в шину о замыкании и размыкании сухих контактов, подключенных ко входам.
Прошивка формирует дополнительные события "Двойное нажатие" и "Долгое нажатие". *Двойное нажатие генерируется, если в течение 700 мсек после первого нажатия произойдёт второе нажатие. *Долгое нажатие генерируется если кнопка нажата более 1000 мсек.

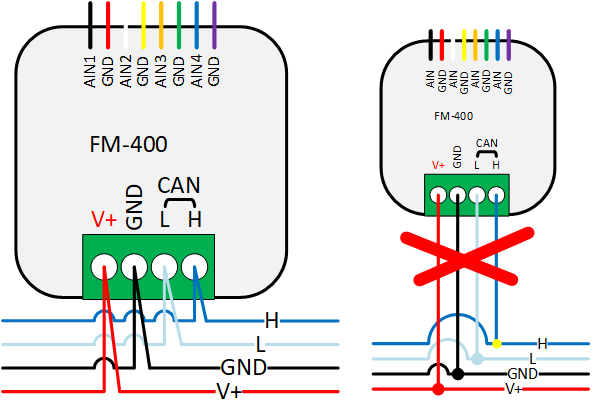

Подключение питания и управляющей шины
Физически топология сети — шинная (соединение устройств “в линию”). Подключите по схеме два питающих провода и два информационных провода.
Не рекомендованы к использованию архитектура “дерево” и “звезда”, а также создание отводов линии — для обеспечения стабильной работы.
Подробнее читайте в статье Технические характеристики CAN - bus77
Для подключения устройств в линию используется 4х проводной кабель, 2 провода CAN шины и 2 провода питания. Необходимо использовать кабель "витая пара" для обеспечения помехоустойчивости шины.

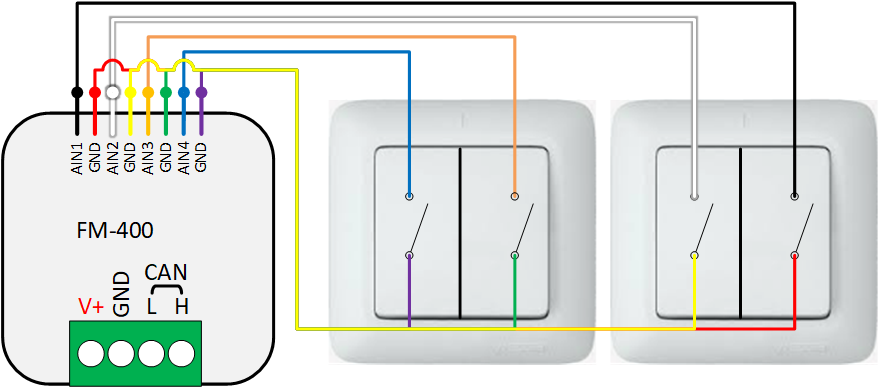

Схема подключения контактов
Для подключения выключателей или дискретных датчиков используйте пары контактов AIN и GRD.
Описание каналов управления
| № | Имя | Тип | Мин | Макс | Шаг | Примечание |
|---|---|---|---|---|---|---|
| Системные | ||||||
| 1 | Name - Имя | string | 0 | 32 | 1 | Имя, под которым устройство будет отображаться в интерфейсе |
| 2 | PIN - Пин-код | u32 | 0 | 0xFFFFFFFE | 1 | Pin-код для защиты каналов управления и каналов обратной связи от несанкционированной записи и чтения |
| 3 | Reboot - Перезагрузка | bool | 0 | 1 | 1 | Перезагрузка модуля |
| 4 | Onboard LED - Набортный светодиод | bool | 0 | 1 | 1 | Включение/выключение набортного светодиода |
| 5 | Reset device - Сброс устройства | 0 | 1 | 1 | 1 | Сброс до заводских настроек |
| Сухой контакт | ||||||
| 6 | Button (N) long press time - Время долгого удержания кнопки (N) | u16 | 0 | 65535 | 1 | миллисекунды - время на которое нужно зажать кнопку, чтобы произошло событие долгого удержания. По умолчанию 1000 мсек |
| 7 | Button (N) double press time - Время ожидания второго нажатия кнопки (N) | u16 | 0 | 65535 | 1 | миллисекунды - время ожидания второго нажатия, чтобы произошло событие двойного нажатия. По умолчанию 700 мсек |
Описание каналов обратной связи
| № | Имя | Тип | Min | Max | Шаг | Примечание |
|---|---|---|---|---|---|---|
| Системные | ||||||
| 1 | Error code - Код ошибки | u8 | 0 | 255 | 1 | Возвращает код ошибки |
| 2 | Device volage - Напряжение устройства | f32 | 0 | 30 | 1 | Возвращает текущее напряжение питания модуля |
| 3 | Device themperature - Температура устройства | f32 | 0 | 150 | 1 | Возвращает текущую температуру модуля |
| Сухой контакт | ||||||
| 4 | Button (N) was press - Произошло нажатие кнопки (N) | none | ||||
| 5 | Button (N) was unpress - Произошло отжатие (N) | none | ||||
| 6 | Button (N) was double press - Произошло двойное нажатие (N) | none | Срабатывает, если между двумя нажатиями прошло меньше, чем установлено в канале управления "Время ожидания второго нажатия" (по умолчанию 700 мсек) | |||
| 7 | Button (N) was long press - Произошло долгое нажатие (N) | none | Срабатывает если кнопка удерживается нажатой дольше, чем определено в каналом управления "Время долгого удержания кнопки" (1000 мсек по умолчанию) |
