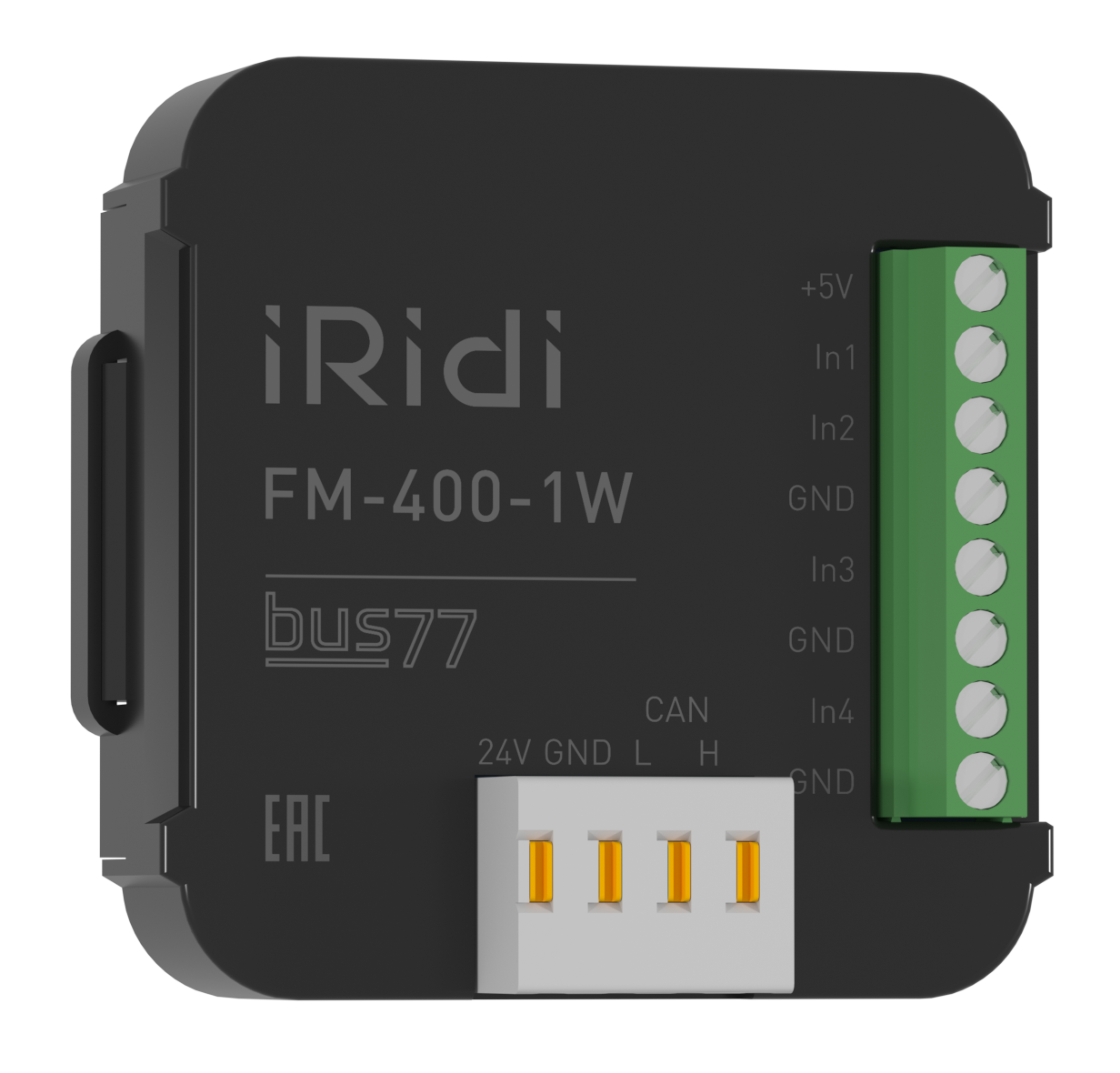

Описание модуля​

Модуль малогабаритный для монтажа в подрозетник(монтажную коробку). Используется для подключения выключателей, датчиков температуры и датчиков протечки (smart датчиков IRIDI FS-WT-xxx и обычных датчиков с выходом типа сухой контакт или открытый коллектор[NO и NC тип]).

Преимущества:

• 4 универсальных входа
• все датчики, подключенные к входам - сетевые (видны другим устройствам)
• компактный корпус для монтажа в подрозетник;
• простота монтажа

Реестр российской продукции​

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

Применение​

Предназначен для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 Ridium ©.

*Для сбора информации от выключателей, переключателей (герконы, реле, сухие контакты) *Для получения сигналов со устройств ОПС (через сухие контакты) *Для сбора данных датчиков температуры (NTC 10k) *Для контроля датчиков протечки (smart датчиков IRIDI FS-WT-xxx и обычных датчиков с выходом типа сухой контакт или открытый коллектор[NO и NC тип]).

Технические характеристики​

Прошивки и схемы подключения​

1. Прошивка 4 датчика протечки​

Назначение прошивки:

Предназначена для подключения 4-х датчиков протечки, с возможностью выбора типа датчика ("IRIDI" или "обычный"), формирует 4 сетевых датчика протечки для использования совместно с устройством FM-402-1W с прошивкой "Защита от протечек".

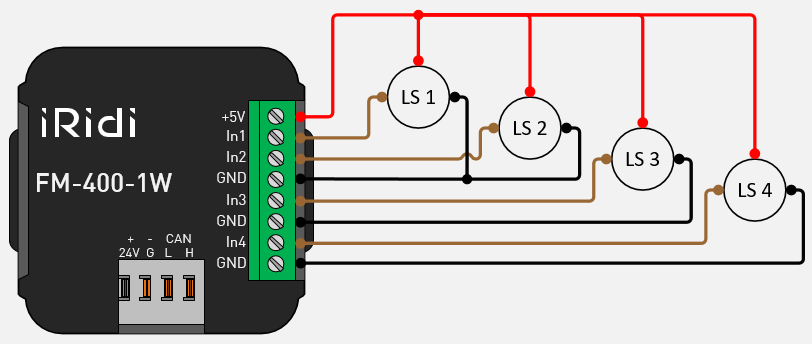

Схема подключения:

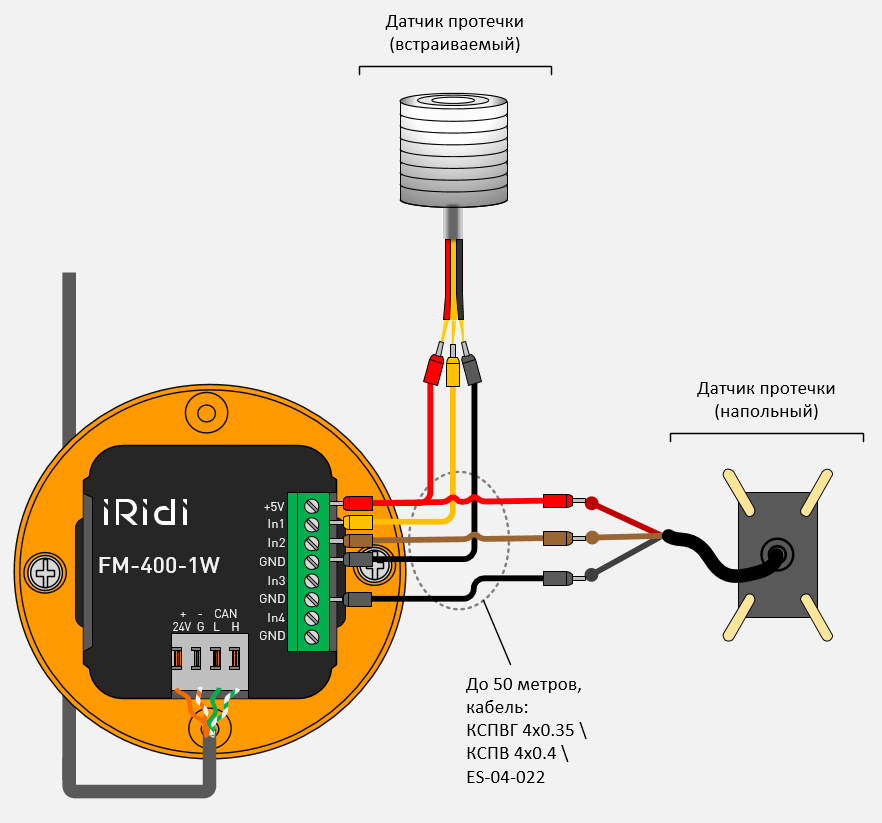

Варианты применения:

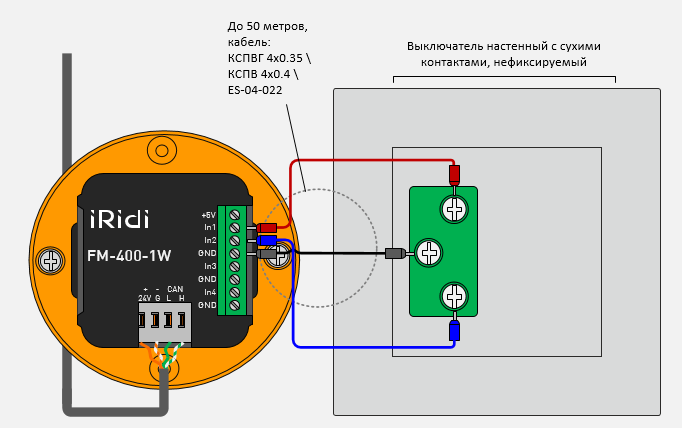

2. Прошивка 4 сухих контакта​

Назначение прошивки:

Предназначена для подключения 4-х сенсоров / выключателей с выходом сухой контакт или открытый коллектор. Основное использование - управление освещением. Воспринимает короткие нажатия, двойные нажатия и удержание. На каждое событие можно "навесить" отдельное действие.

Нажатие может включать / выключать / переключать группу освещения / нагрузку или запускать / сохранять сценарий.

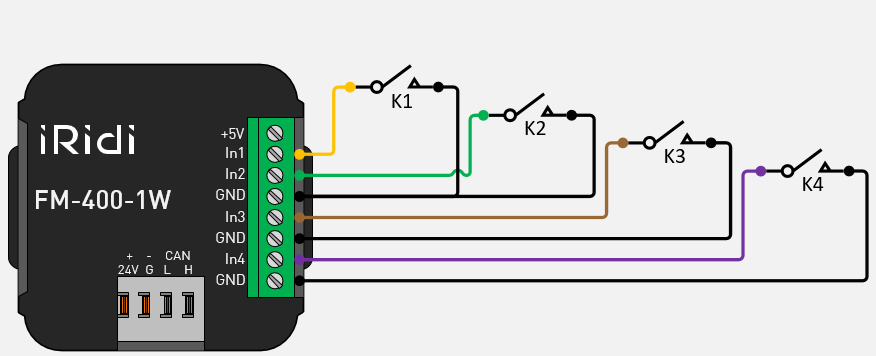

Схема подключения:

Варианты применения:

3. Прошивка 2 сухих контакта + 2 датчика температуры​

Назначение прошивки:

Предназначена для подключения 2-х сенсоров / выключателей с выходом сухой контакт или открытый коллектор. Основное использование - управление освещением. Воспринимает короткие нажатия, двойные нажатия и удержание. На каждое событие можно “навесить” отдельное действие. Нажатие может включать/выключать/переключать группу освещения/нагрузку или запускать/сохранять сценарий. Еще 2 входа можно задействовать для подключения датчиков температуры. Датчики температуры могут измерять температуру в помещении или температуру теплого пола. Данные с датчиков передаются по сети на другие устройства (термостаты, сервер, панель).

Схема подключения:

Варианты применения:

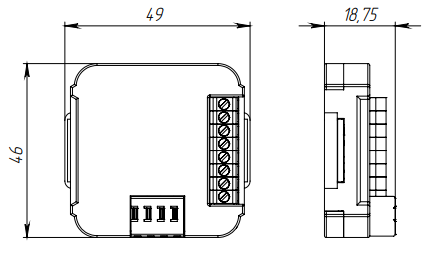

Размеры​

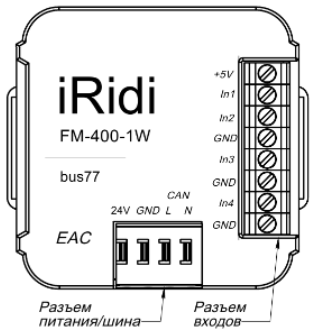

Клеммы, индикация​

Входы:

• +5V - Выход 5В
• In1 - Вход 1
• In2 - Вход 2
• GND - Общий
• In3 - Вход 3
• GND - Общий
• In4 - Вход 4
• GND - Общий

Шина и питание:

• +24В
• GND
• CAN L
• CAN H

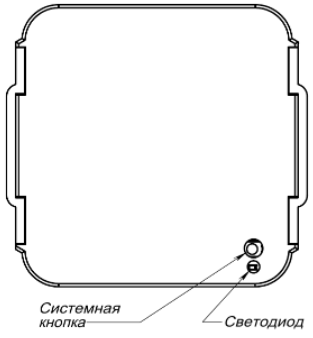

Индикаторы и кнопки:

• Системная кнопка (перезагрузка, сброс, обслуживание);
• Системный светодиод (индикация нормального режима работы и ошибок).

Особенности​

*Компактные габаритные размеры, *Функционал определяется прошивкой, *Все датчики, подключенные к входам - сетевые (видны другим устройствам);

Подключение и монтаж​

*Для подключения датчиков следует применять провода с сечением не менее 0,22 мм². *Для подключения прибора с шиной CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров. *Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности. *Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 60 месяцев(5 лет) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьимом лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

Модуль ввода/вывода FM-400-1W…………………………………………..…………1шт. Упаковка………………………………………………………..……………………………………1шт.

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

• ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

• ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.

Лицензионные соглашения​

FM_400_1W.docx

Дата публикации: 27.01.2024

Список изменений в прошивках​

FM-400-1W​

Профиль 3: Температура (2), Кнопка (2)​

Профиль 4: Протечка (4)​

Профиль 6: Температура (1), Кнопка (3)​

FM-400-1W-AT​

Профиль 1: Кнопка (4)​

Профиль 3: Температура (2), Кнопка (2)​

Профиль 6: Температура (1), Кнопка (3)​
