Модули FM ⇒ FM-400

Описание​

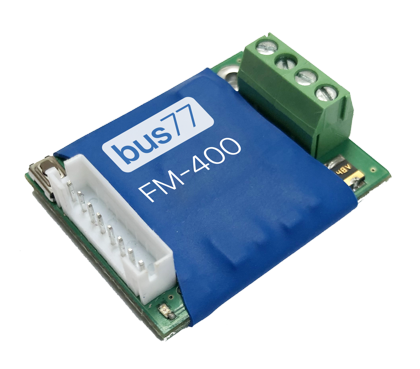

Модуль малогабаритный для монтажа в подрозетник или монтажную коробку. Используется для подключения выключателей, датчиков "Сухие контакты", аналоговых устройств с выходным напряжением до 3 В.

Система является отказоустойчивой - при потере связи с сервером/гейтом контроллер продолжает работу по принципу децентрализованной сети.

Применение​

Предназначен для установки в проектах автоматизации зданий в централизованной и децентрализованной сети bus77 iRidium ©.

• Для сбора информации от выключателей, переключателей (герконы, реле, сухие контакты)
• Для сбора данных аналоговых датчиков (температуры ... )

Технические характеристики​

Подключение модуля​

Питание модуля и шина управления​

Физически топология сети — шинная (соединение устройств “в линию”). Подключите по схеме два питающих провода и два информационных провода.

Не рекомендованы к использованию архитектура “дерево” и “звезда”, а также создание отводов линии — для обеспечения стабильной работы.

Подробнее читайте в статье Технические характеристики CAN - bus77

Для подключения устройств в линию используется 4х проводной кабель, 2 провода CAN шины и 2 провода питания. Необходимо использовать кабель "витая пара" для обеспечения помехоустойчивости шины.

Входы​

Модуль имеет четыре однотипных аналоговых входа с функциями измерения напряжения от 0 до 3В и сопротивления от 50 Ом до 50кОм. На входах имеется управляемая подтяжка к 3,3В через резистор 3300 Ом.

Прошивки​

Прошивка "4 сухих контакта"

Может применяться для

• включения освещения
• первичного включения систем управления
• открыть-закрыть (ворота, калитки, шторы, жалюзи...)
