iRidium для Duotecno

набор инструментов для создания интерфейса визуализации

Драйвер предназначен для управления оборудованием Duotecno. Для ознакомления используйте примеры проектов:

Описание​

iRidium для Duotecno - это набор инструментов, позволяющий создать интерфейс для управления домом или офисом на базе одноименного оборудования. Реализует команды TCP/IP протокола Duotecno.

Подключение​

Сканирование шины для добавления модулей​

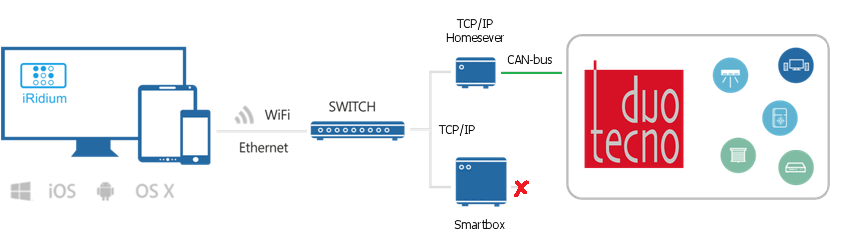

Сканирование CAN-шины Duotecno через TCP/IP Homeserver - это наиболее простой способ добавить в проект iRidium оборудование Duotecno, уже подключенное к шине доступное для управления.

Откройте программу iRidium Studio, создайте новый проект, откройте боковую панель Project (PROJECT DEVICE PANEL):

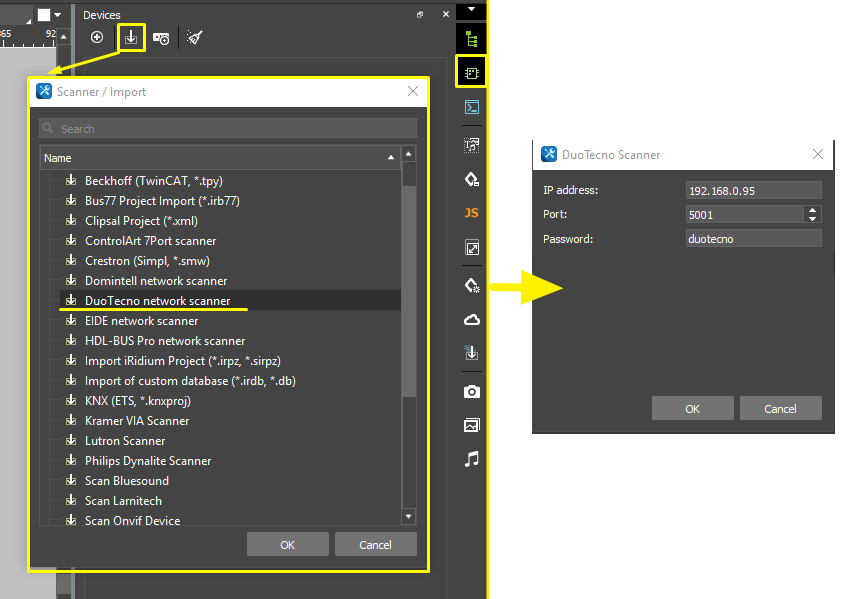

• Нажмите клавишу Scan и выберите пункт Scan DuoTecno (TCP)
• Укажите IP адрес и порт TCP/IP Homeserver
• Поставьте галочки у модулей, которыми хотите управлять из iRidium (по умолчанию выбраны все)

IP адрес и порт подключения к TCP/IP Homeserver см. в программе "Duotecno Config Tool":

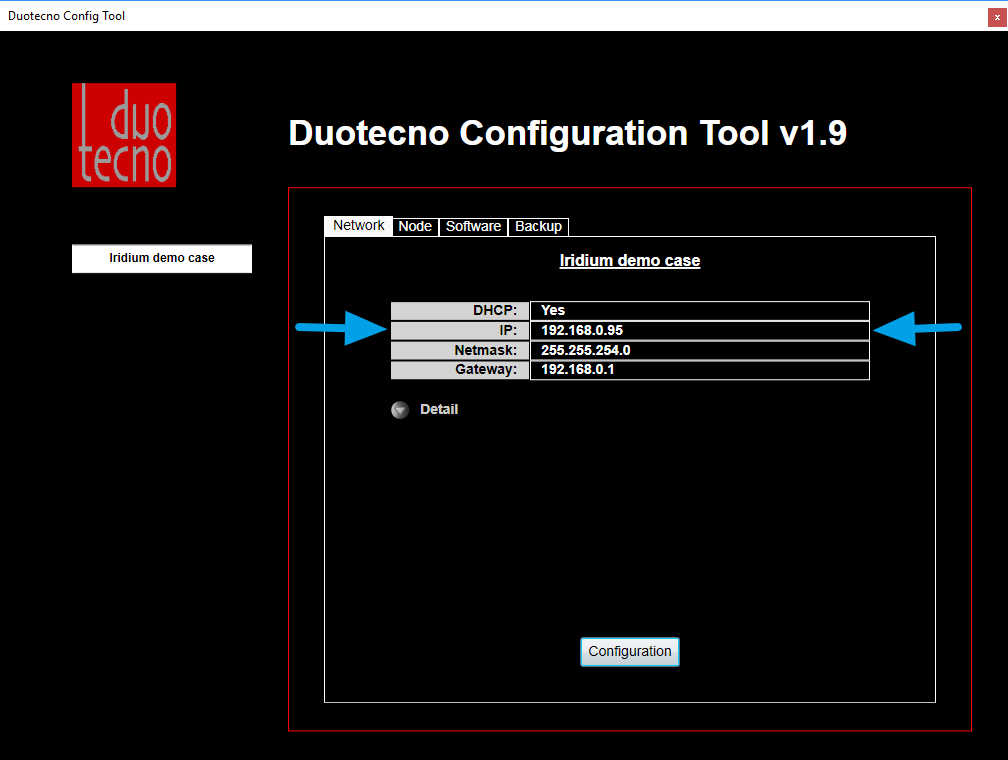

IP: 192.168.X.XX - IP адрес Homeserver, укажите как Host в настройках сканирования и подключения

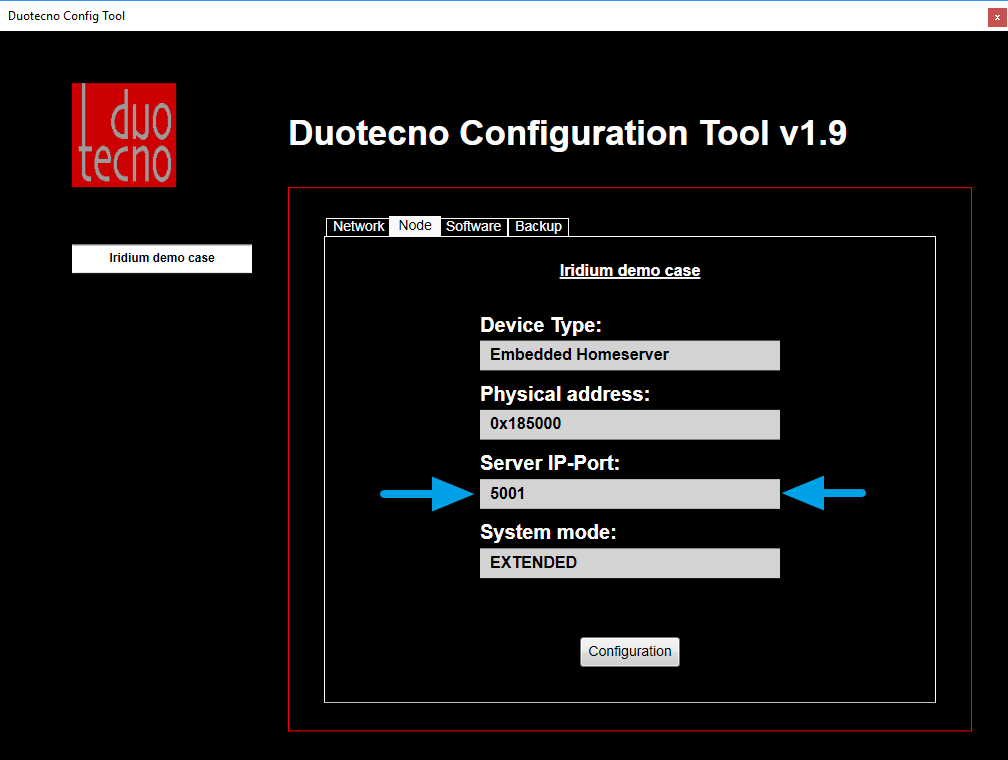

Server IP-Port: 5001 - порт Homeserver, укажите как Port в настройках сканирования и подключения

Добавление модулей вручную​

Если у вас нет возможности сканировать шину через TCP/IP Homeserver, или у вас появились новые устройства, добавьте модули Duotecno в проект из базы данных iRidium:

• Запустите приложение iRidium Studio, создайте новый проект iRidium

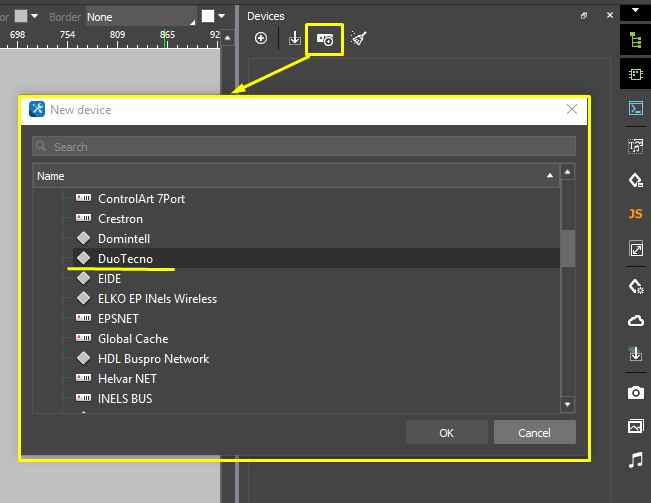

• Откройте боковую панель Device (DEVICE BASE), вкладка DuoTecno. Перетащите DuoTecno Network на панель Project (PROJECT DEVICE PANEL)

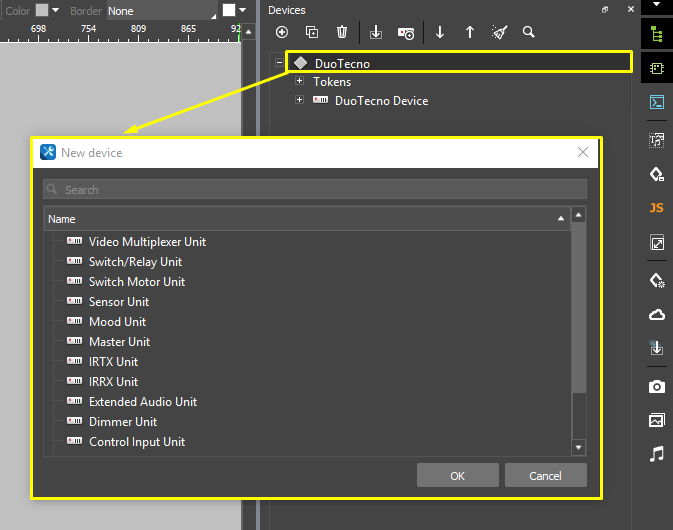

• Откройте вкладку базы данных DuoTecno > Units. Перетащите нужные модули на устройство DuoTecno Network - они будут добавлены в ваш проект и доступны во вкладках устройств соответствующего типа.

Добавляем DuoTecno Network (интерфейс доступа к шине)

Добавляем модули, которыми нужно управлять

Обязательно укажите адреса устройств в проекте iRidium, иначе они не будут работать. Посмотреть адреса диммеров, реле, сенсоров и др. можно, например, в программе "Duotecno Binding Software". При сканировании сети, адреса добавляются автоматически.

Настройка параметров подключения​

Когда с помощью сканирования, или вручную, модули добавлены в проект, нужно указать настройки подключения к проекта TCP/IP Homeserver. Они указываются в DuoTecno Network.

• Host - IP адрес интерфейса TCP/IP Homeserver;
• Port - обычно 5001, порт подключения к TCP/IP Homeserver;
• Login - логин доступа к серверу;
• Keep Alive - время удержания соединения в секундах.

IP адрес и порт подключения к TCP/IP Homeserver см. в программе "Duotecno Config Tool":

IP: 192.168.X.XX - IP адрес Homeserver, укажите как Host в настройках сканирования и подключения

Server IP-Port: 5001 - порт Homeserver, укажите как Port в настройках сканирования и подключения

Изменение параметров подключения​

Возможность смены параметров подключения нужна, если вы отключаетесь от Wi-Fi сети объекта автоматизации и начинаете использовать 3G или другую Wi-Fi сеть. Чтобы управление продолжило работать, нужно переключиться с локального на публичный IP адрес интернет-маршрутизатора.

Переключение не происходит автоматически, вам нужно будет нажать на клавишу выбора режима соединения. Для возможности удаленного доступа необходимо сделать порты управления системой автоматизации публичными. Для этого настраивают службу Port Forwarding на интернет-маршрутизаторе. Защищенное соединение может обеспечить VPN.

1. Скачайте шаблон (*.js) (правая кнопка: "Сохранить объект как..."), добавьте шаблон в редактор скриптов клавишей (+) Add Script from file

2. Настройте параметры скрипта, как показано в примере:

function Internal_1() {
IR.GetDevice('DuoTecno Network').SetParameters({Host: "192.168.0.95", Port: 5001, Login: "duotecno"});
}
function External_1() {
IR.GetDevice('DuoTecno Network').SetParameters({Host: "215.110.10.10", Port: 5001, Login: "duotecno"});
}

Скопируйте имя драйвера из Projсet Device Panel, список параметров нужно скопировать из примера в точности.

3. Выберите кнопку, которая будет отвечать за переключение Internal и External параметров. Откройте Macros Editor для события Press (Object Properties > Programming), выберите команду Script Call и добавьте ее двойным кликом. Выберите имя функции, которую вызовет кнопка:

Теперь каждое нажатие на кнопку будет применять соответствующий набор настроек подключения.

Настройка команд и фидбеков​

Для управления оборудованием настройте команды (Commands) и каналы обратной связи (Feedbacks). Чтобы отправить команду, перетяните ее на графический элемент и укажите значение (Value), которое необходимо отправить. Чтобы отобразить значение с канала обратной связи, перетащите Feedback на графический элемент, и укажите, каким образом вывести значение (Value).

Подробнее о работе с графическими элементами написано в статье "Типы графических элементов".

Управление​

Dimmer Units​

Диммер можно включить и выключить. Управление яркостью диммера производится только, когда диммер включен.

Commands

Feedback

Switch/Relay Units​

Реле (переключатель) можно включить и выключить.

Commands

Feedback

Control Input Unit​

Модуль управления, он же входной модуль, может быть физически подключен к модулям ввода (датчик движения, дверной звонок, ...). Модулем можно управлять для вызова событий, можно следить за его состоянием.

Commands

Feedback

Sensor Units​

Модуль датчика температуры можно использовать для управления нагревом и охлаждением, но только если датчик является частью узла temperature gateway.

У датчика есть предустановленные уставки температуры. Периодически, реальная температура сравнивается с уставкой. По результатам сравнения, модуль может перейти в режим ожидания, нагрева и охлаждения. Датчик можно включить и выключить.

Commands

Feedback

Basic Audio Units​

Аудио-модуль предназначен для управления аудио-устройствами. Аудио-устройство представляет собой "комнату" (аудио-зону), которая может иметь до 8 источников звука и 1 устройство воспроизведения (аудио-выход).

Commands

Feedback

Motor Units​

Модуль управления моторами - это трехконтактное реле, которое позволяет переключать привод мотора в двух направлениях - вверх и вниз.

Когда мотор включен, он выключается автоматически через определенное время, и возвращается в положение STOP. Смена направления потребует некоторое время. Время движения и время смены направления настраиваются при конфигурации системы.

Commands

Feedback

AV Matrix Units (Advanced)​

Модуль AV Matrix используется для управления матричными аудио-видео коммутаторами. Такие коммутаторы обычно подключены к Duotecno через RS232 интерфейс. Расширенный модуль управления аудио поддерживает команды для управления функционалом коммутатора.

Сервер Duotecno с прошивкой v65.50 и выше поддерживает модуль AV Matrix. Через него можно управлять сторонними AV коммутаторами по открытому TCP/IP протоколу.

Поддерживаются матрицы до 8х16.

Commands

Feedback
