документация обновлена 01.01.2024

Драйвер доступен с версии 1.3.62

Пример: AV_R_styled_Projects

Описание

AV Remote Control - драйвер предназначенный для работы только на устройстве AV-R для панельных проектов визуализации i3 Pro. Позволяет реализовать функционал захвата нажатия аппаратных клавиш, а также обеспечивает работу со встроенным ИК передатчиком АВ пульта.

Работа в iRidi​

1. Создайте новый панельный проект

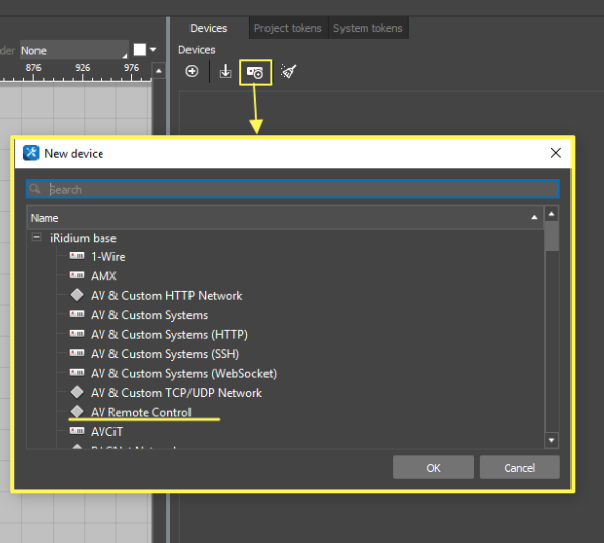

2. В созданном проекте на вкладке Devices добавьте драйвер AV Remote Control:


Настройка команд и фидбэков​

Для управления оборудованием настройте команды (Commands) и каналы обратной связи (Feedbacks). Чтобы отправить команду, перетяните ее на графический элемент и укажите значение (Value), которое необходимо отправить. Чтобы отобразить значение с канала обратной связи, перетащите Feedback на графический элемент, и укажите, каким образом вывести значение (Value).

Подробнее о работе с графическими элементами написано в статье "Типы графических элементов".

Подустройство Keypad​

По умолчанию клавиши джойстика, громкости и кнопка Back (Назад) используются для навигации по интерфейсу визуализации в приложении i3 Pro, однако предусматривается возможность захвата нажатия аппаратных клавиш устройства (Capture Buttons) для использования события их нажатий (Feedbacks) в программировании и логике, например, захват нажатия клавиш джойстика может применяться для навигации по меню Smart TV, приставки или ресивера.

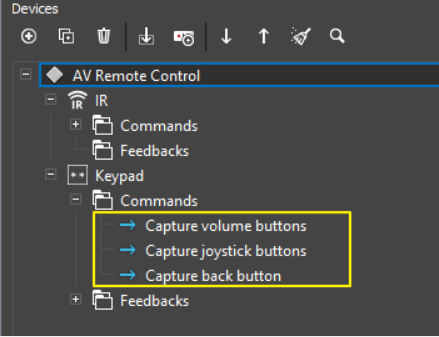

Для активации захвата нажатия аппаратных клавиш на устройстве AV-R используются команды подустройства

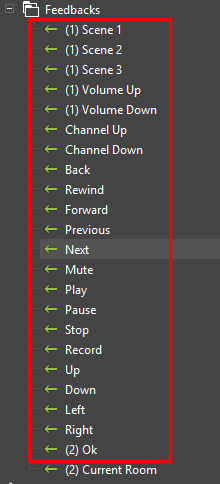

Feedbacks

• Параметр Driver Version - 2 устанавливается по умолчанию для новых драйверов.

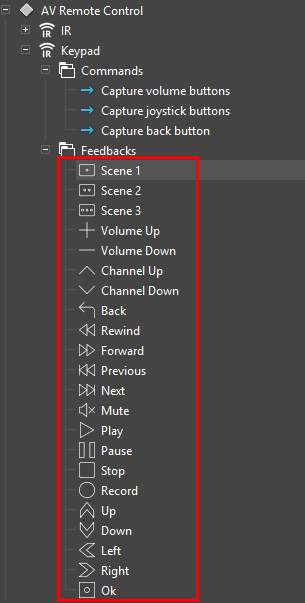

• Feedbacks под устройства представляют собой обратную связь от нажатия аппаратных клавиш на устройстве iRidi AV-R .


• Захват клавиш должен быть включен при помощи команд драйвера (см. выше), в противном случае, в каналы обратной связи, не будут приходить события нажатия на клавиш


• Иконки каналов обратной связи соответствуют гравировке клавиш устройства iRidi AV-R


Каждый фидбек аппаратных клавиш имеет свою вкладку Key programming для настройки срабатывания событий по нажатию на пульте:

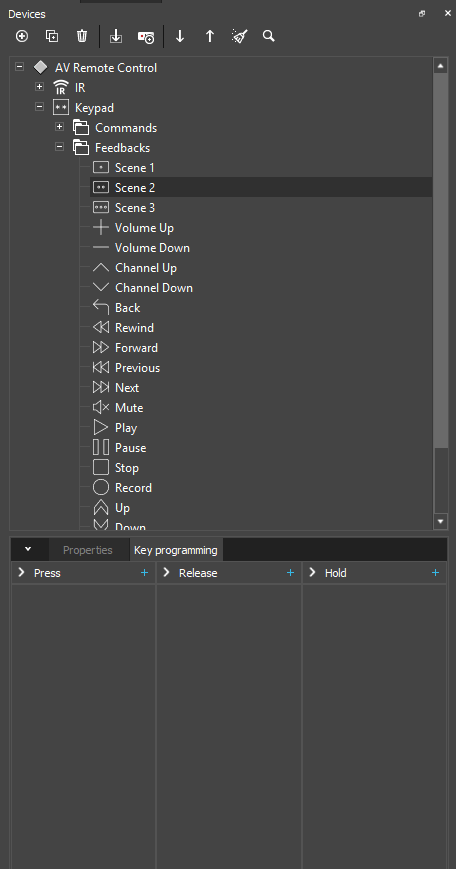

Driver version 1

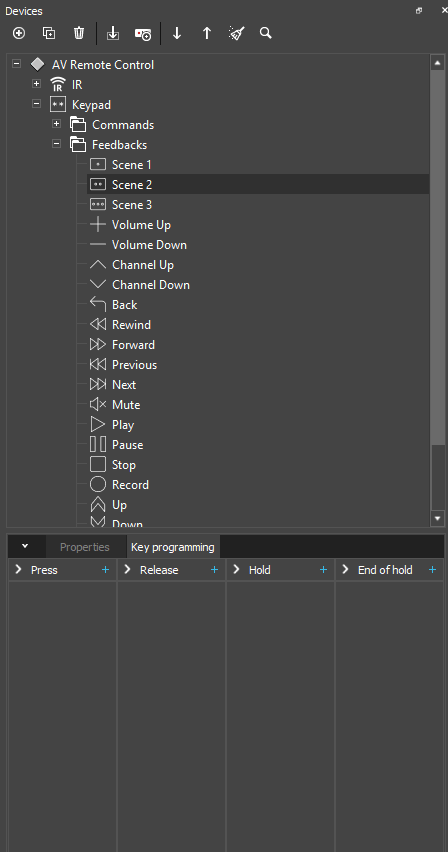

Driver version 2

• Функционал программирования аналогичен основному окну Programming в студии (подробнее здесь)

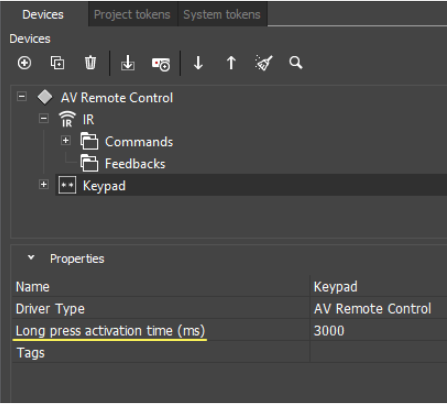

Для настройки времени до срабатывания события удержания нажатой клавиши, в драйвере предусмотрен параметр Long press activation time . Задается в мс.

Подустройство IR​

Позволяет, через встроенный в пульт ИК-передатчик, управлять оборудованием при помощи ИК команд. Для настройки управления необходимо произвести процедуру обучения ИК командам с помощью iRidium Studio и устройства ProAV Control Processor.

Обучение ИК-командам:

1. Запустить приложение iRidium Studio.

2. Создать панельный проект и добавить в него драйвер AV Remote Control.

3. Для подустройства IR создать необходимое количество команд.

4. Выбрать для команд удобный формат, который будет отображен в iRidium Studio после обучения.

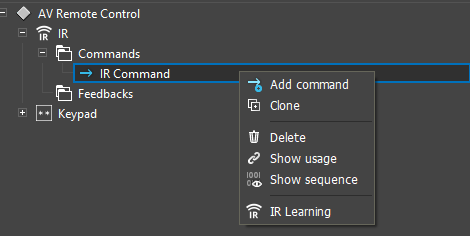

5. Нажать ПКМ на подустройстве IR и выбрать из меню пункт IR Learning, в этом случае все команды подустройства будут обучаться последовательно.

Также можно обучать каждую команду в отдельности, для этого необходимо сделать ПКМ на нужной команде и выбрать из меню IR Learning.

6. Выбрать тип устройства, через которое будет происходить процесс обучения ИК-командам.

I-PX-IR3 :
Ввести IP адрес и порт устройства I-PX-IR3, устройство само определяет необходимую частоту.

Нажать кнопку "Начало ". Если подключение успешно, в окне обучения отобразится имя обучаемой команды.

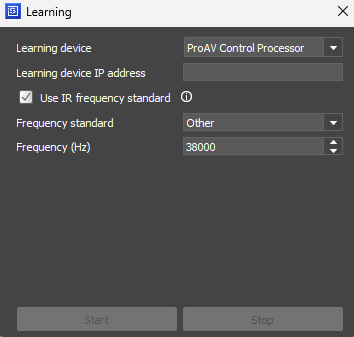

ProAV Control Processor:

Ввести IP адрес устройства ProAV Control Processor.

Если требуется выбрать конкретного производителя, установите флажок “Использовать стандарт ИК-частоты ”— после этого станет доступен список производителей.

Если нужного производителя нет в списке, выберите пункт “Другой ” и вручную укажите необходимую частоту.

7. Нажать кнопку "Начало ". Если подключение успешно, в окне обучения отобразится имя обучаемой команды.

8. Направить источник ИК сигналов на ИК приемник на передней панели устройства ProAV Control Processor.

9.Отправить нужную команду.

10. Повторить пункты 8-9 для остальных команд

11. После обучения всех команд, процесс обучения завершится автоматически.

12. Для прерывания процесса обучения, необходимо нажать кнопку "Остановить" в окне "Learning".

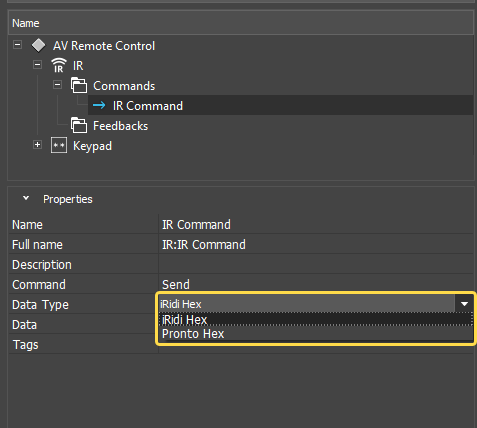

Изменение формата команд в iRidium Studio при наличии подготовленных ИК-команд:

*Конвертация возможна только при наличии команд формата iRidi Hex или Pronto Hex

1. Запустить приложение iRidium Studio.

2. Создать панельный проект и добавить в него драйвер AV Remote Control.

3. Для подустройства IR создать необходимое количество команд.

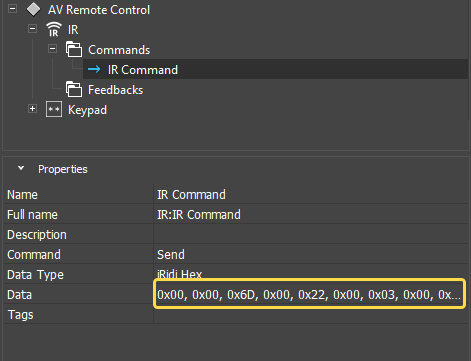

4. Выбрать для команд формат отображения iRidi Hex в iRidium Studio

5. В поле Date вставить ранее подготовленную команду формата iRidi Hex.

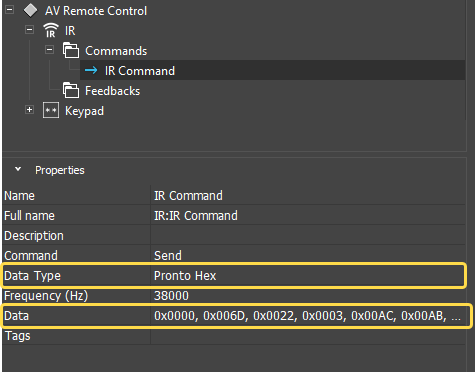

6. В поле Date Type изменить формат отображения на Pronto Hex

Настройка команд

Для отправки ИК команд с пульта, через встроенный ИК-передатчик, необходимо:

1. Привязать, полученные в результате обучения, команды из подустройства IR к графическим элементам в интерфейсе панельного проекта.

2. Загрузить полученный проект в i3Pro на устройстве AV-R.

3. Осуществить отправку ИК-команд при помощи графических элементов панельного проекта.


Особенности работы​

Так как драйвер AV Remote Control является только панельным драйвером, то при создании связи физических кнопок устройства в сервере, необходимо использовать виртуальные каналы и теги сервера .

Создание связи AV Remote Control с серверным проектом​

Для создания связи AV Remote Control с оборудованием, существует два способа создания серверного проекта:

1. Автоматически – автоматическое создание серверного проекта с готовыми виртуальными каналами и тегами через инструмент драйвера AV Remote Control Create server link в панельном проекте.
2. Вручную – создание серверного проекта с виртуальными каналами и тегами, связей между ними, а также скрипта слушателя в панельном проекте вручную.

Автоматическое создание серверного проекта​

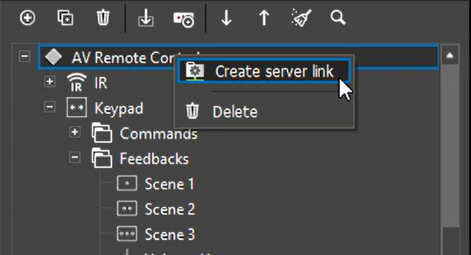

1. Для создания серверного проекта с готовыми виртуальными каналами и тегами, откройте контекстное меню драйвера AV Remote Control и выберите Create server link:

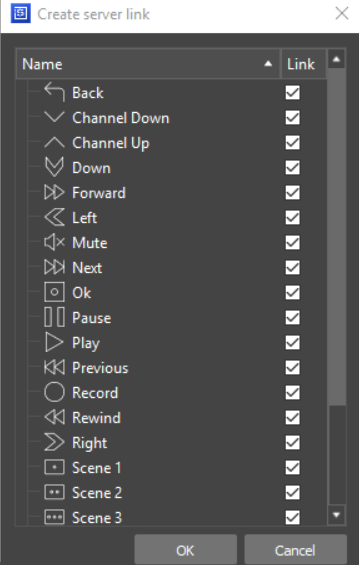

2. По нажатию, откроется окно Create server link для выбора фидбеков, от которых будут созданы виртуальные каналы и теги. Выберите нужные фидбеки аппаратных клавиш и нажмите Ок :

3. Сохраните панельный проект, если он еще не был сохранен, на вашем ПК

4. После выбора фидбеков и нажатия Ок в окне Create server link, создается скрипт слушатель в панельном проекте и серверный проект.

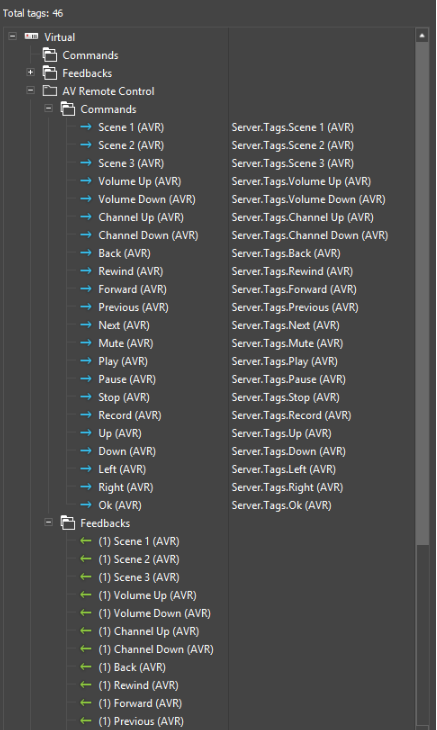

5. В серверном проекте внутри драйвера Virtual создается папка по имени драйвера AV Remote Control, внутри которой находятся виртуальные каналы и теги названные в соответствии с выбранными фидбеками аппаратных клавиш в панельном проекте. Между соответствующими каналами и тегами настроена связь:

Дальнейшая настройка связи с оборудованием аналогична созданию проекта вручную (см. с шага 4 раздела Создание проекта вручную)

Создание проекта вручную​

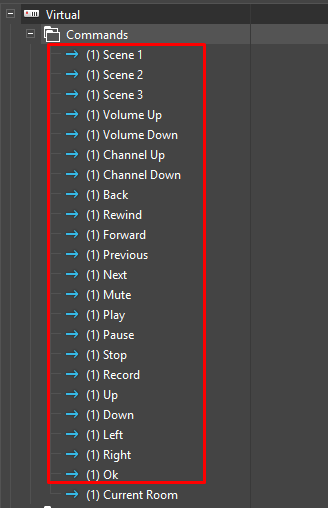

1. Создайте серверный проект и добавьте виртуальные команды и каналы обратной связи в соответствии с клавишами AV-R

2. В серверном проекте добавьте виртуальные команды и каналы обратной связи в соответствии с клавишами AV-R

3. Добавьте слушателя драйвера AV Remote Control с функцией установки данных в виртуальный канал

IR.AddListener(IR.EVENT_TAG_CHANGE, IR.GetDevice('AV Remote Control'),
function(in_sName, in_sValue){
    // Splitting the tag name by ":"
    var tagParts = in_sName.split(":");

    if(tagParts[0] == "Keypad") {
        IR.GetDevice("iRidi Server").Set(tagParts[1], in_sValue);
    }
});

*Скрипт создаётся в панельном проекте

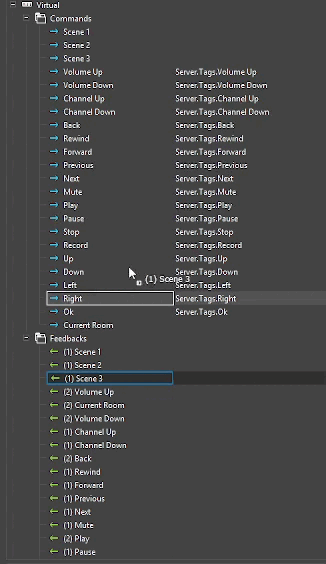

4. Перейдите в серверный проект и создайте связь между виртуальными тегами и командами используя Forward Value To :

*На данном этапе все нажатия на физические кнопки устройства AV-R будут доступны в серверном проекте.

5. Добавьте обработку нажатий физических кнопок устройства AV-R и реального оборудования

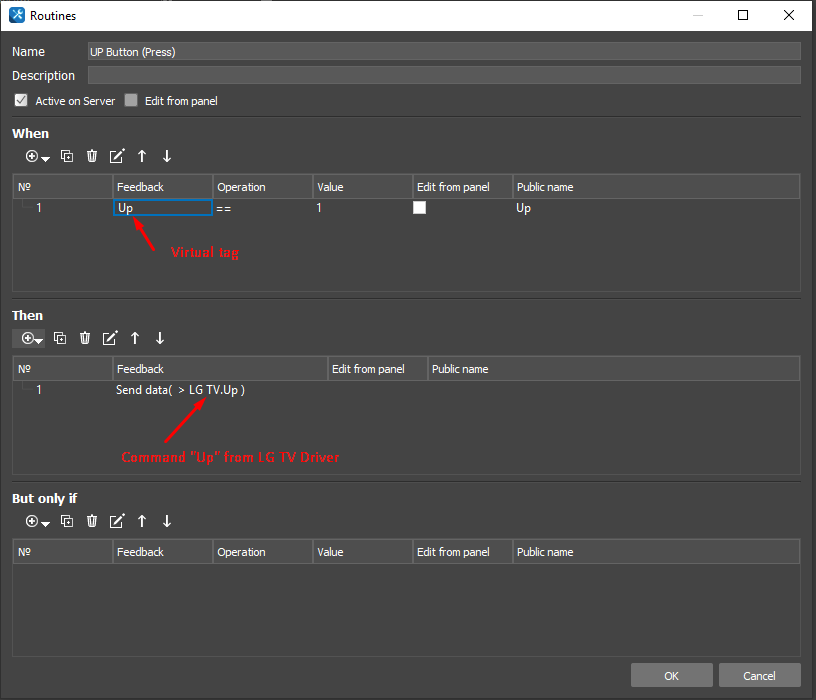

• Создание связи через “Правила сервера”

Создайте правило для каждой связи которую вы хотите реализовать.

Driver Version 1
Когда: Значение виртуального канала кнопки = 0/1/2 *0 - не нажата *1 - нажата *2 - долгое нажатие

Driver Version 2
Когда : Значение виртуального канала кнопки = 0/1/2/3/4

• 0 - не нажата
• 1 - нажата
• 2 - долгое нажатие
• 3 - отпущена после нажатия
• 4 - отпущена после долгого нажатия

Тогда: Отправь значение в команду реального устройства значение или текст.

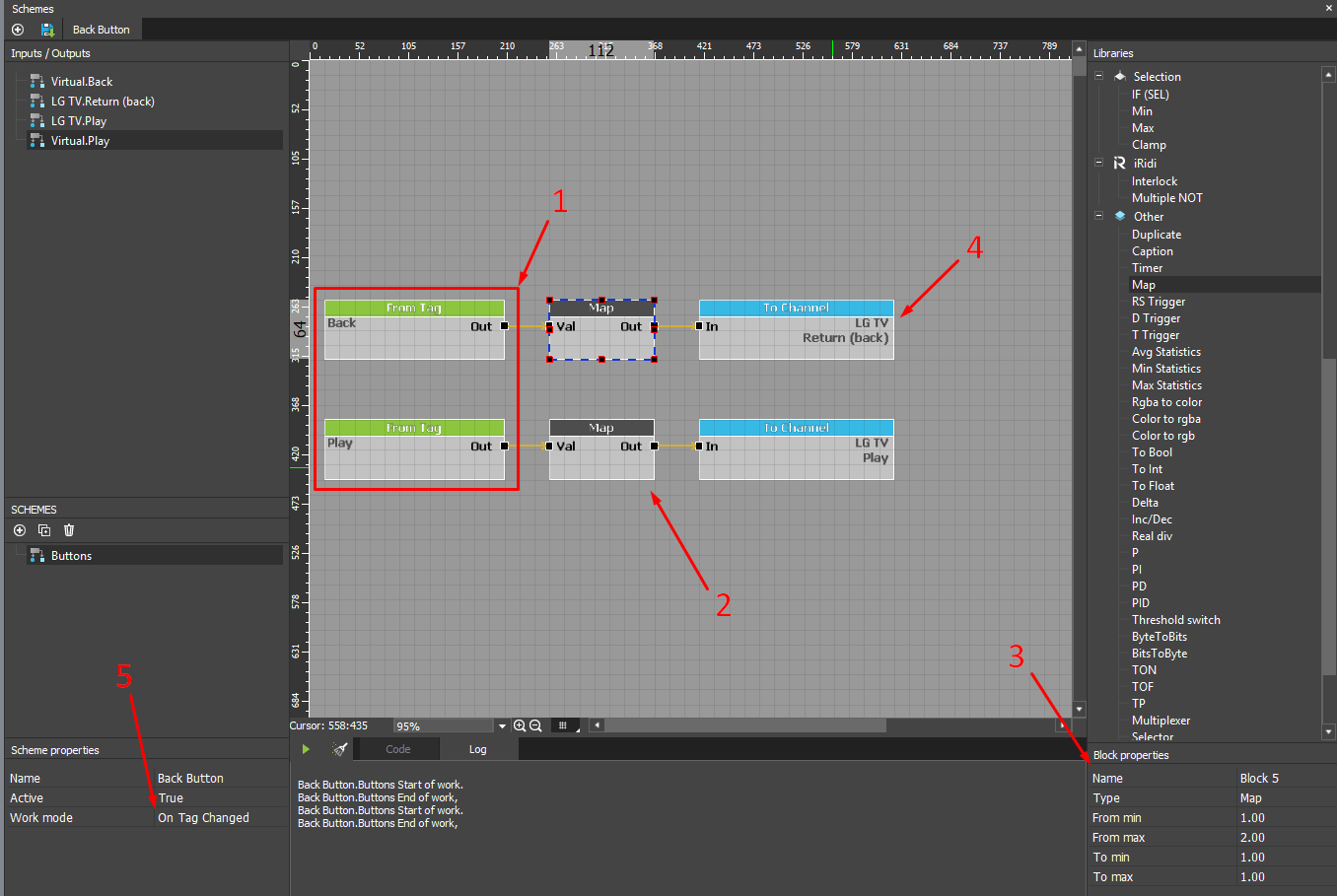

• Создание связи через Блок-схемы

1. Добавьте в схемы виртуальный канал обратной связи AV-R.

2. Добавьте Block который вам подходит по логике (в примере MAP).

3. Настройте параметры Block’a в соответствии с семантикой вашего оборудования.

4. Добавьте команды реального оборудования к которому будет осуществлена передача данных.

5. Выставите режим работы: “По изменению канала” , чтобы состояние оборудования изменялось при каждом нажатии физической кнопки AV-R


• Создание связи через iRidium Script :

1. Перейдите в редактор скрипта, нажав кнопку JS.

2. Нажмите +, затем выберите New Script

3. Добавьте свой скрипт.

Пример создания связи события нажатия с драйвером LG TV:

//Пример привязки кнопки Scene 1 устройства AV-R к командам "Favorite Channel" &"Exit"
IR.AddListener(IR.EVENT_TAG_CHANGE, IR.GetServer(), function(in_sName, in_sValue) {
    switch (in_sName) {
        case 'Scene 1':
            if (in_sValue == 2) // On pressing and holding the AV-R button, the driver receives 2, triggering Exit
                LG_TV.Set("Exit", 1);
            if (in_sValue == 1) // On pressing and holding the AV-R button, the driver receives 1, triggering Favorite Channel
                LG_TV.Set("Favorite Channel", 1)
            break;
    };
})

Обратите внимание что кнопки на устройстве AV-R могут иметь разные состояния, в зависимости от параметра Driver Version.

Для использования кнопок устройства AV-R требуется включение захвата клавиш.
