iRidium для Domintell

набор инструментов для создания интерфейсов управления оборудованием Domintell

документация обновлена 01.01.2024

Описание​

iRidium для Domintell - это набор инструментов, позволяющий создать интерфейс для управления домом или офисом на базе оборудования Domintell.

iRidium для Domintell позволяет панели управления () подключиться к Domintell через интерфейс DETH02. Число подключений ограничено DETH02 - одно соединение в единицу времени. Увеличить количество подключений можно с помощью iRidium Server.

Список поддерживаемых устройств Domintell Light Protocol:

• DPBUT1 (BU1), DPBUT2 (BU2), DPBUT4 (BU4), DPBUT6 (BU6), DISM04 (IS4), DISM08 (IS8), DISM20 (I20)
• DPBR02 (BR2), DPBR04 (BR4), DPBR06 (BR6)
• DPBL01 (B81), DPBL02 (B82), DPBL04 (B84), DPBL06 (B86)
• DAMPLI01 (AMP)
• DINTMB01 (MBD)
• DBIR01 (BIR), DMR01 (DMR), DMR02 (MR2), DTRP01 (TRP), DLED01 (LED)
• DTRV01 (TRV), DTRP02 (TPV), DTRVBT01 (V24)
• DDIM01 (DIM), DOUT10V01 (D10), DINTDALI01 (DAL)
• DLCD03 (LC3), DPBRLCD02 (PRL), DTEM01 (TE1), DTEM02 (TE2), DTSC01_03 (TSB), DTSC04 (LT4)
• DMOV01 (DET), DIN10V01 (I10), DIN10V02 (I10), DISM04 (IS4), DISM08 (IS8)
• SOFT_VAR (VAR), SYS_VAR (SYS), MEM (MEM), SFE (SFE), ZON (ZON)
• DFAN01(FAN), DMV01 (DMV)
• DPBC01 (CL1), DPBC02 (CL2), DPBC04 (CL4), DPBC06 (CL6), DENV01 (EV1), DDMX02 (DX2)
• DIN10V02 (I10)

Подключение​

Конфигурация оборудования и настройки, необходимые для того, чтобы iRidium начал управлять Domintell.

Способы подключения к Domintell​

Разные способы связи обеспечивают локальную работу и работу через Интернет при подключении к сети Domintell через модуль DETH02.

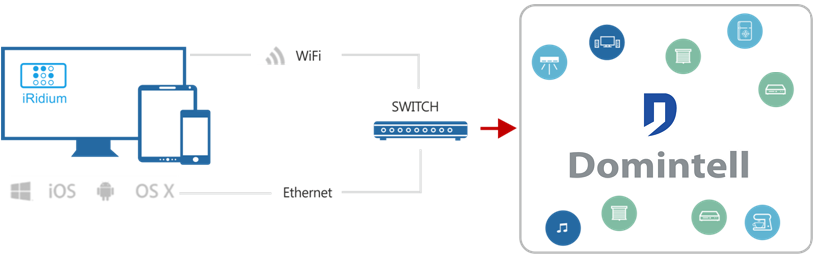

1. Локальное соединение работает только в локальной сети объекта автоматизации. Использует протокол UDP. Соединение устанавливается между панелью и DETH02 через сетевой маршрутизатор.

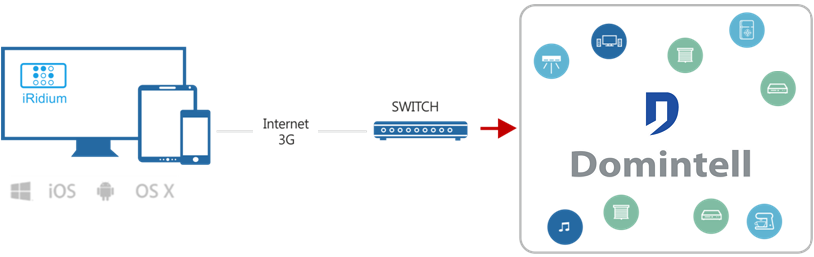

2. Интернет соединение позволяет подключиться к Domintell через Интернет. Для работы в этом режиме, маршрутизатор сети должен иметь статический IP адрес или использовать службу DDNS.

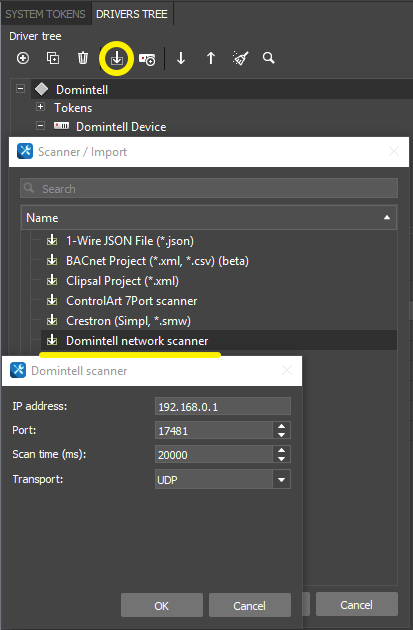

Сканирование сети​

Сканирование работает только в локальной сети - оно позволяет быстро добавить в проект iRidium все устройства Domintell.

Если у вас нет возможности сканировать сеть, добавьте Domintell Network (UDP) и устройства вручную из DEVICE BASE

Для работы c модулем DGQG04 и другими работающими по WebSocket, выберите в поле Transport параметр WebSocket и внесите необходимые значения для сканирования ПЛК.

Как результат сканирования мы имеем три уровня сети Domintell:

• Domintell Network (UDP) - шина Domintell, объединяет в себе все управляемые устройства (реле, сенсоры и др.). У шины есть IP адрес для управления извне, через DETH02
• Domintell Devices - устройства в шине. У них есть уникальные адреса
• Commands и Feedbacks - команды и каналы обратной связи внутри устройств, которые позволяют управлять их отдельными параметрами.

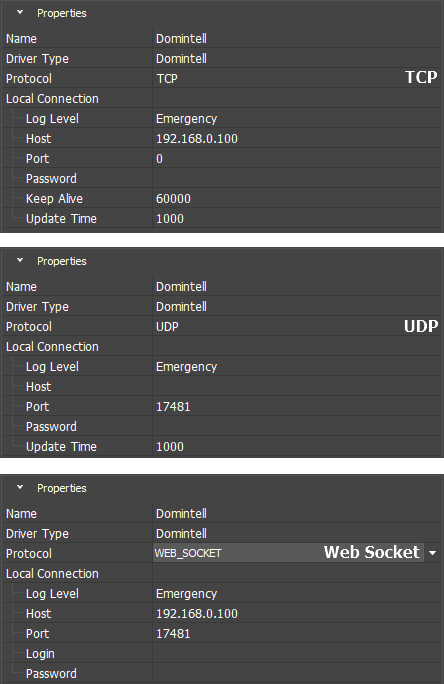

Настройка подключения (TCP, UDP, WebSocket (TCP))​

Выберите настройки подключения по-умолчанию. Их можно будет изменить в процессе работы с проектом.

TCP :

• Host - IP-адрес DETH02 (IPv4);
• Port - ТСР порт подключения к DETH02 (17481);
• Password - пароль для защищенного доступа;
• Keep Alive - интервал проверки TCP соединения;
• Update time (мс) - периодичность опроса устройств для обновления данных об их состоянии.

UDP :

• Host - IP-адрес;
• Port - UDP порт подключения;
• Password - пароль для защищенного доступа;
• Update time (мс) - периодичность опроса устройств для обновления данных об их состоянии.

WebSocket (TCP):

• Host - IP-адрес;
• Port - порт подключения к Web Socket;
• Login - логин пользователя;
• Password - пароль для защищенного доступа.

Для работы через Интернет укажите публичный IP-адрес маршрутизатора, к которому подключен DETH02 и настройте проброс управляющего порта (Port Forwarding).

Публичный IP-адрес маршрутизатора можно узнать, например, через Яндекс.Интернет

Смена настроек подключения​

Возможность смены параметров подключения нужна, если вы отключаетесь от Wi-Fi сети объекта автоматизации и начинаете использовать 3G или другую Wi-Fi сеть. Чтобы управление продолжило работать, нужно переключиться с локального на публичный IP адрес интернет-маршрутизатора.

Переключение не происходит автоматически, вам нужно будет нажать на клавишу выбора режима соединения. Для возможности удаленного доступа необходимо сделать порты управления системой автоматизации публичными. Для этого настраивают службу Port Forwarding на интернет-маршрутизаторе. Защищенное соединение может обеспечить VPN.

1. Скачайте шаблон (*.js) (правая кнопка: "Сохранить объект как..."), добавьте шаблон в редактор скриптов клавишей (+) Add Script from file

2. Настройте параметры скрипта, как показано в примере:

function Internal_1() {
IR.GetDevice("Domintell Network (UDP)").SetParameters({Host: "192.168.0.100", Port: 17481, Password: "pass", PingTime: 1000});
}
function External_1() {
IR.GetDevice("Domintell Network (UDP)").SetParameters({Host: "215.110.10.10", Port: 17481, Password: "pass", PingTime: 1000});
}

Скопируйте имя драйвера из Projсet Device Panel, список параметров нужно скопировать из примера в точности.

3. Выберите кнопку, которая будет отвечать за переключение Internal и External параметров. Откройте Macros Editor для события Press (Object Properties > Programming), выберите команду Script Call и добавьте ее двойным кликом. Выберите имя функции, которую вызовет кнопка:

Теперь каждое нажатие на кнопку будет применять соответствующий набор настроек подключения.

Управление оборудованием​

Для управления оборудованием настройте команды (Commands) и каналы обратной связи (Feedbacks). Чтобы отправить команду, перетяните ее на графический элемент и укажите значение (Value), которое необходимо отправить. Чтобы отобразить значение с канала обратной связи, перетащите Feedback на графический элемент, и укажите, каким образом вывести значение (Value).

Подробнее о работе с графическими элементами написано в статье "Типы графических элементов".

Возможные настройки команд и каналов обратной связи представлены далее:

Push Buttons​

Устройства Push Buttons поддерживают симуляцию нажатия на кнопки настенных панелей и могут отображать состояние кнопок в интерфейсе визуализации.

Список устройств Push Buttons:

• DPBUT1 (BU1) - 1 Push Button
• DPBUT2 (BU2) - 2 Push Button
• DPBUT4 (BU4) - 4 Push Button
• DPBUT6 (BU6) - 6 Push Button

Команды для отправки на Push Buttons:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи, используйте для отображения на элементах

Sound Module​

Поддерживает управление громкостью и источниками воспроизведения, позволяет выбрать частоту работы радио.

Список устройств:

• DAMPLI01 (AMP) - Sound Module

Команды для отправки на Sound Module:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи, используйте для отображения на элементах

Relays​

Управление каналами реле: переключение, замыкание и размыкание канала реле.

Старое поколение LightProtocol:

Список устройств:

• DBIR01 (BIR) - 8 bipolar relays
• DMR01 (DMR) - 5 monopolar relays
• DTRP01 (TRP) - 4 pulse relays
• DLED01 (LED) - 4 leds driver

Command:

• при перетягивании команды на графический элемент Value оставьте пустым

Feedback:

• Value - приходит в канал обратной связи, используйте для отображения на элементах

Новое поколение LightProtocol:

Список устройств:

• DMR02 (MR2) - 8 monopolar relays

Command:

Feedback:

• Value - приходит в канал обратной связи, используйте для отображения на элементах

Shutter inverters​

Управление шторами: открыть, закрыть, остановить, сменить направление

Список устройств:

• DTRV01 (TRV) - 4 shutter inverters (up/down)
• DTRP02 (TPV) - 4 shutter inverters(up/down)
• DTRVBT01 (V24) - 1 DC shutter command (up/down)

Команды для отправки приводам штор:

Command:

• оставьте пустым значение Value при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи, используйте для отображения на элементах

Dimmers​

Управление диммерами включает возможность произвольно установить яркость, инкрементировать, начать и остановить диммирование освещения.

Список устройств:

• DDIM01 (DIM) - 8 dimmer commands
• DOUT10V01 (D10) - 0/1-10V dimmer module

Настроим команды управления:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - можно использовать для отображения состояния на графических элементах

DMX​

Управление диммерами, RGB и RGBW освещением.

Список устройств:

• DMX01 (DMX) - dmx control.

Настроим команды управления цветом:

Command:

• Value - укажите при перетягивании команды на графический элемент.

Feedback:

• Value - приходит в канал обратной связи, используйте для отображения на элементах

Управление:

• Trigger Button - вкл/выкл света;
• Level - управление яркостью и насыщенностью отдельных цветов;
• Joystick - регулировка цвета с помощью Color Picker.

Для управления RGB освещением с помощью Color Picker воспользуйтесь скриптом. Предварительно необходимо создать команды и фидбеки и добавить в проект графические элементы управления (Button, Level и др.). В скрипте нужно указать названия каналов и путь к графическим элементам, которые используются в проекте.

////////////////////Copy the equipment control code from under the script.//////////////////
    var Driver = IR.GetDevice("Domintell");                            // Driver in project
    var ColorPicker = IR.GetPage("Page 1").GetItem("ColorSelector");    // Item "Color Picker"
    IR.AddListener(IR.EVENT_ITEM_RELEASE, ColorPicker, function (){
        //To send the value to the controller, convert the color to HEX:
        var Red = (ColorPicker.Color >> 24) & 0xFF;
        var Green = (ColorPicker.Color >> 16) & 0xFF;
        var Blue = (ColorPicker.Color >> 8) & 0xFF;

        Driver.Set("DMX:Red", Red)                    //Send to red channel
        Driver.Set("DMX:Green", Green)             //Send to green channel
        Driver.Set("DMX:Blue", Blue)                  //Send to blue channel
    })

    ////////////////////////////////Item "Display"///////////////////////////////////////////////
    IR.AddListener(IR.EVENT_TAG_CHANGE, Driver, function (in_sName, in_sValue) {
        if (in_sName == "DMX:Red" || in_sName == "DMX:Green" || in_sName == "DMX:Blue") {
            IR.GetPage("Page 1").GetItem("FeedbackColor").GetState(0).FillColor = Driver.GetFeedback("DMX:Red") << 24 |
            Driver.GetFeedback("DMX:Green") << 16 | Driver.GetFeedback("DMX:Blue") << 8 | 0xFF
        }
   })

Temperature​

Управление температурой включает возможность установки режима и значения температуры

Список устройств:

• DTEM01 (TE1) - temperature sensor
• DTEM02 (TE2) - temperature sensor with 2*16 char LCD
• DENV01 (EV1) - Outdoor environmental data measurement module
• DPBC01 (CL1) - 1-key push-button, with RGBW LED and T° probe
• DPBC02 (CL2) - 2-key push-button, with RGBW LED and T° probe
• DPBC04 (CL4) - 3-key push-button, with RGBW LED and T° probe
• DPBC06 (CL6) - 4-key push-button, with RGBW LED and T° probe

Настроим команды управления:

Command

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - можно использовать для отображения состояния на графических элементах

Inputs​

Отображение статусов модулей, оснащенных дискретными или аналоговыми входами. В этот список входят устройства IS4, IS8, которыми можно также управлять с помощью команд #Push Buttons.

Список устройств:

• DIN10V01 (I10) - analog 0-10V input module
• DISM04 (IS4) - 4 inputs module
• DISM08 (IS8) - 8 inputs module
• DPBC01 (CL1) - 1-key push-button, with RGBW LED and T° probe (protocol feature)
• DPBC02 (CL2) - 2-key push-button, with RGBW LED and T° probe (protocol feature)
• DPBC04 (CL4) - 3-key push-button, with RGBW LED and T° probe (protocol feature)
• DPBC06 (CL6) - 4-key push-button, with RGBW LED and T° probe (protocol feature)

Входами нельзя управлять, поэтому список команд остается пустым.

Feedback:

• Value - можно использовать для отображения состояния на графических элементах

DIN10V02(I10)​

Commands

• %T - (0...n) Heating Setpoint Temperature - уставка температуры в режиме нагрева (градусы)
• %M:
  • 1 ABSENCE - Temperature Mode
  • 2 AUTO - Temperature Mode
  • 5 COMFORT - Temperature Mode
  • 6 FROST - Temperature Mode
• %R:
  • 0 OFF - Regulation Mode
  • 1 HEATING - Regulation Mode
  • 2 COOLING - Regulation Mode
  • 3 MIXED - Regulation Mode
• %U - (0...n) Cooling Setpoint Temperature - уставка температуры в режиме охлаждения (градусы)

Feedbacks

• D - 0...100 состояние аналогового входа
• T - обратная связь для режима нагрева

• U - обратная связь для режима охлаждения

Fan controller​

Управление кондиционером

Список устройств:

• DFAN01 - Fan controller

Команды для отправки реле:

Command:

• при перетягивании команды на графический элемент Value оставьте пустым

Feedback:

• Value - приходит в канал обратной связи, используйте для отображения на элементах

System Functions & Variables​

Управление и отображение статусов виртуальных переменных Domintell, которые могут быть созданы в процессе настройки устройств разного типа.

Список функций и переменных:

• SOFT_VAR (VAR) - virtual programmed status
• SYS_VAR (SYS) - system status
• MEM (MEM) - MEMO Groups
• SFE (SFE) - Sfere
• ZON (ZON) - Zone

Настроим команды управления (для каждого типа переменной доступна часть команд):

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - можно использовать для отображения состояния на графических элементах

Не поддерживаемые устройства​

Если вы не нашли модуль в списке Domintell Light Protocol, это означает, что внешнее управление модулем не поддерживается протоколом Domintell. Управляйте этим модулем через клавишную панель #Push Buttons.

Например, модуль DIREMIT01 не поддерживает Domintell Light Protocol. Чтобы отправить ИК команды через этот модуль, настройте связи между DIREMIT01 и Input в Domintell Programation. Для отправки команды достаточно симулировать активацию Input.
