Описание​

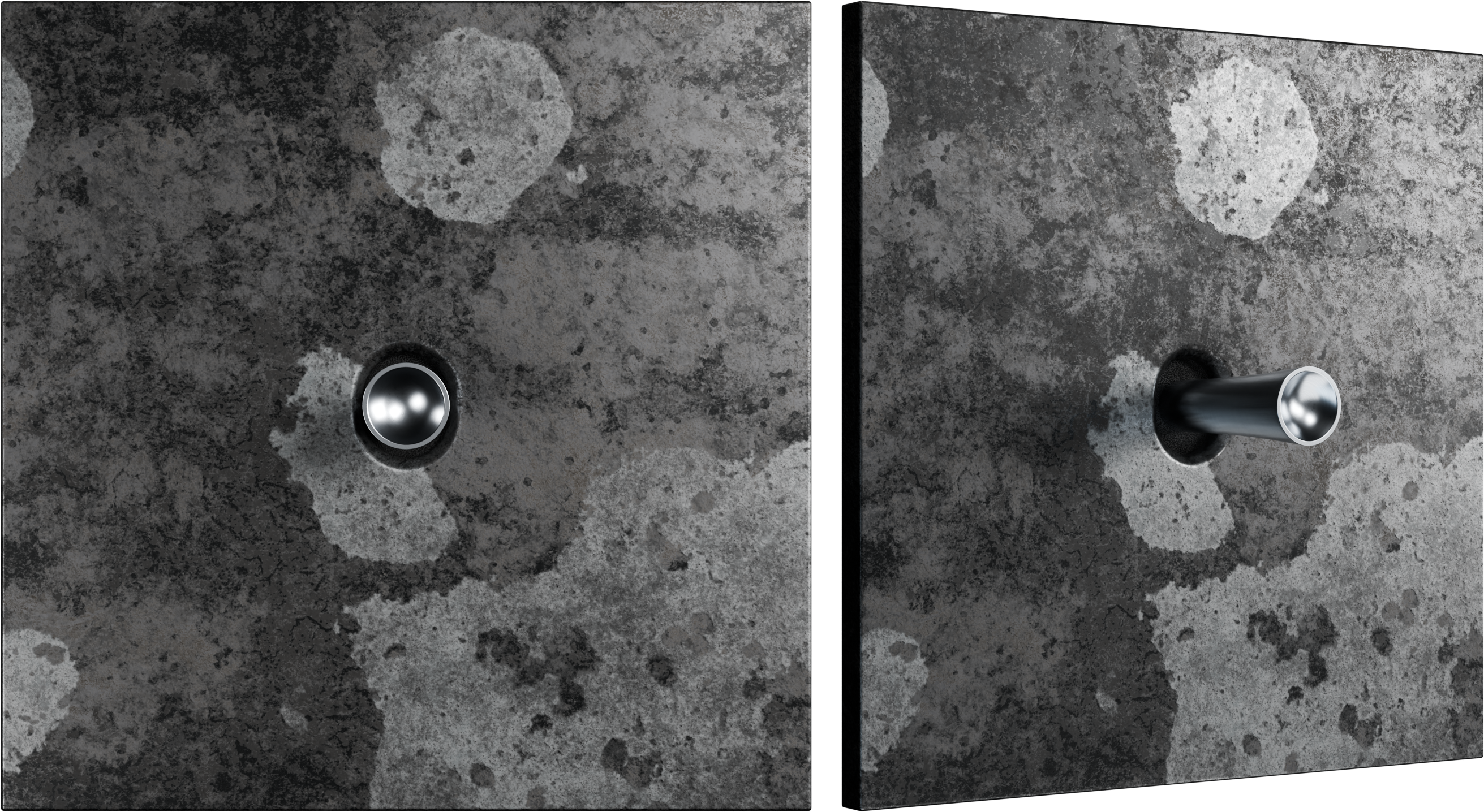

Сценарный выключатель предназначен для запуска сценариев управления элементами электрооборудования квартиры или дома:

• световыми группами;
• приводами штор

Функции​

• настройка назначения контактов (сценарии, прямое управление);
• 2 положения тумблера (вверх/вниз с нейтральным положением)

Технические характеристики​

Варианты применения​

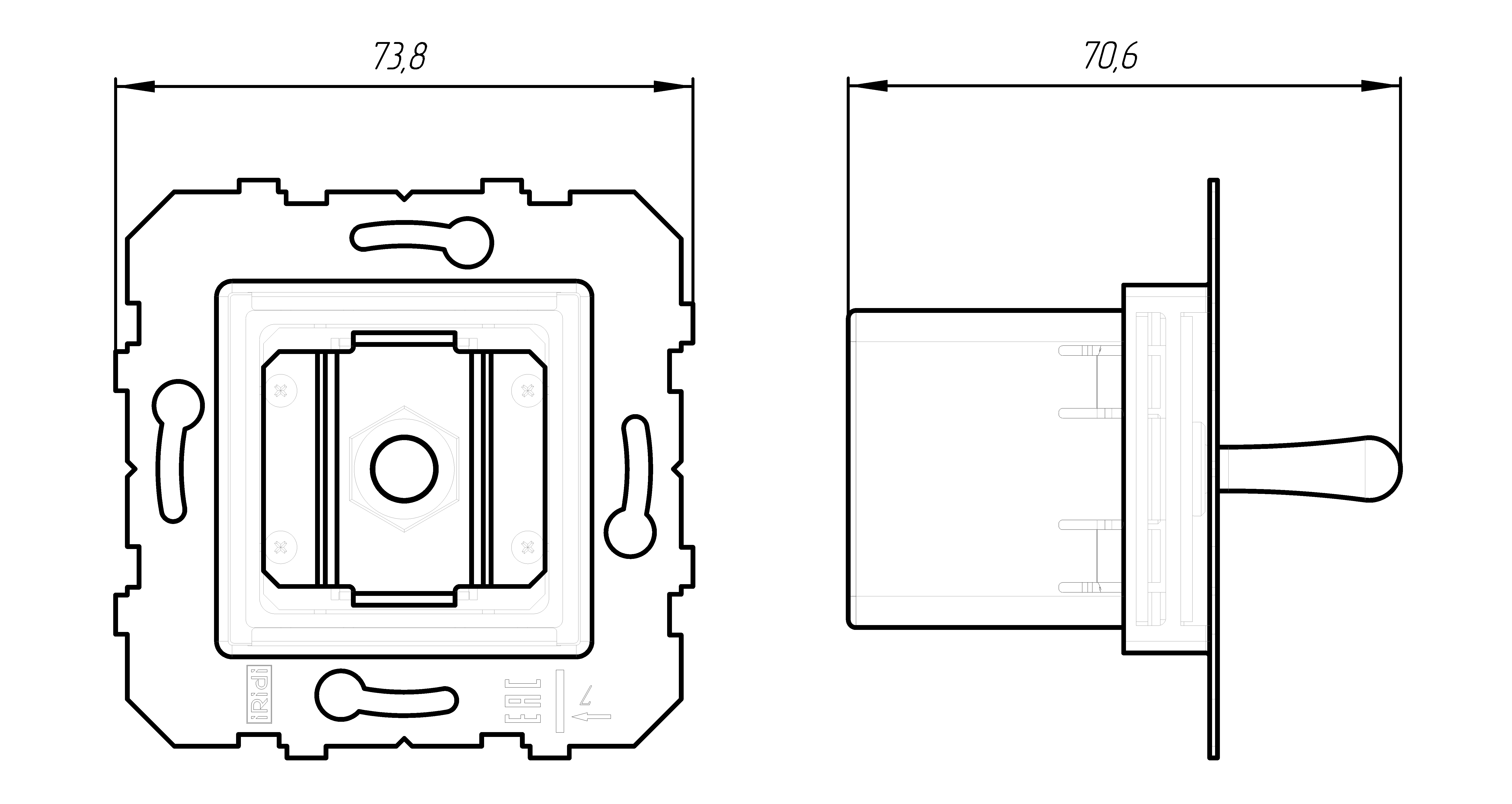

Габаритные размеры​

Разъемы на корпусе​

Назначение контактов

• GND - вход
• K1 - кнопка 1 (вверх), выход
• K2 - кнопка 2 (вниз), выход

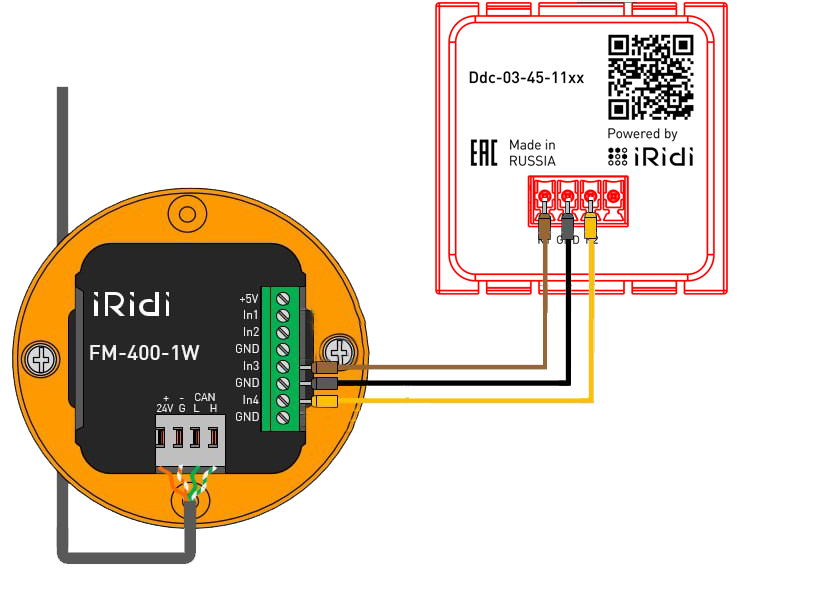

Схема принципиальная электрическая сценарного выключателя​

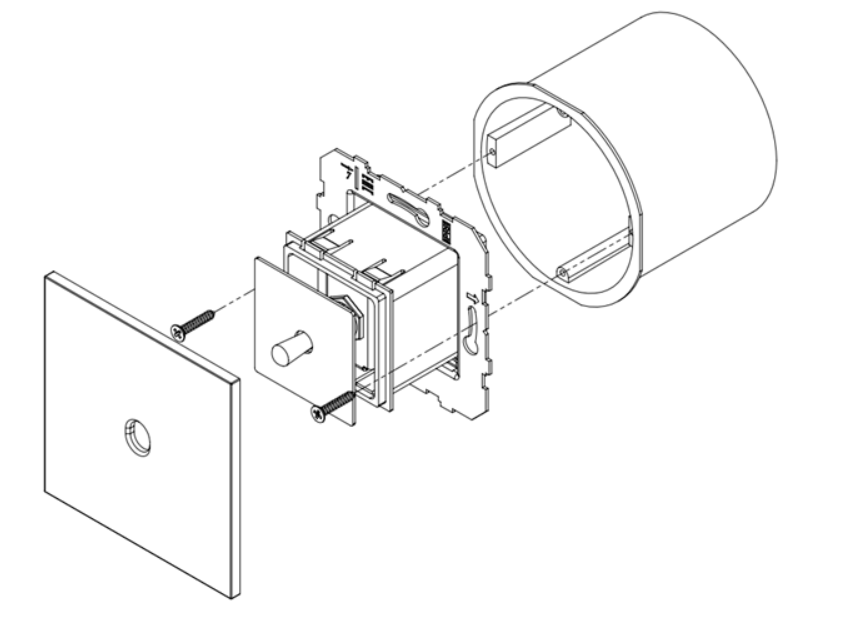

Монтаж и подключение​

• 1-рычажный сценарный выключатель состоит из блока выключателя с тумблером, имеющим 2 не фиксируемых положения с нейтралью, декоративной рамки и металлического суппорта, которые соединяются между собой при помощи магнитов. Подключить кабель согласно маркировке на корпусе.Суппорт с блоком выключателя прикрутить шурупами\саморезами в подрозетник с внутренними размерами диам. 66 х глубина 60 мм , установить декоративную рамку.
• Для подключения сценарного выключателя к модулям ввода/вывода рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от -40￮С до +85￮С и относительной влажности воздуха 95% при +25￮С в отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются. Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -40￮С до +85￮С, при относительной влажности воздуха до 95% при +25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 24 месяца (2 года) со дня продажи. При отсутствии отметки о продаже - с даты изготовления, в пределах гарантийного срока хранения 36 месяцев.

Гарантии изготовителя не распространяются в случаях:

• нарушения правил транспортирования, хранения, монтажа и эксплуатации, установленных в технических условиях и эксплуатационной документации;
• наличия механических повреждений и перепаек, не предусмотренных эксплуатационной документацией;
• монтажа и эксплуатации устройств необученным и неаттестованным персоналом;
• использования изделий не по назначению.

Средний срок службы изделия - не менее 5 лет.

Комплектность​

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны (места эксплуатации).

Безопасность​

ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.
