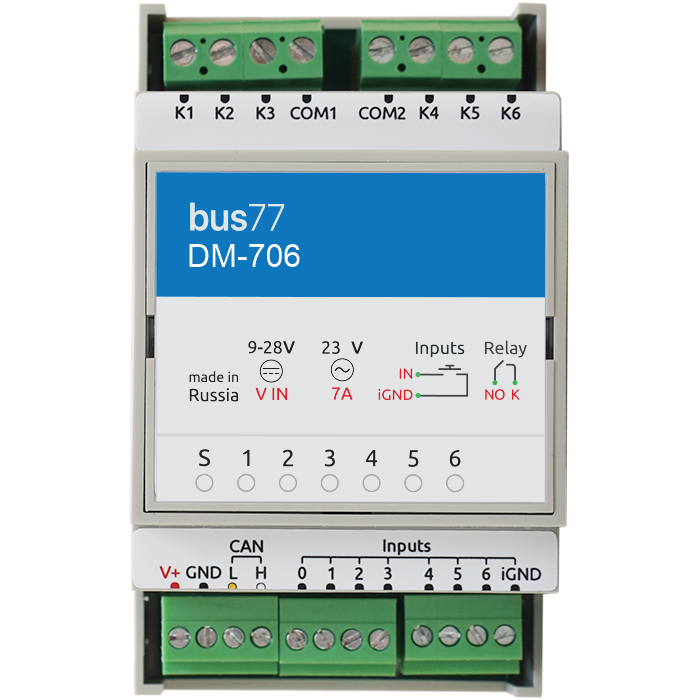

Прошивка универсальная для модуля DM-706
7 входов, 6 выходов.
Назначение прошивки
Сбор состояний сухих контактов, управление группами реле в автономном режиме или с обменом информацией по шине bus77 с сервером или другими модулями.
Прошивка предназначена для установки в проектах автоматизации зданий в централизованной и децентрализованной сети bus77 iRidi ©.
Может применяться для управления
-
группами освещения и группами розеток (с ном. мощностью потребителей до 1,2 кВт)
-
электрокабельным и электроплёночным подогревом полов, ступеней, стен, других поверхностей
-
водяными батареями или водяным теплым полом.
-
прочими системами и оборудованием с электрическим управлением в пределах допустимых параметров модуля (котлы, сервоприводы, насосы, вентиляторы и пр.).
Описание прошивки
Система является отказоустойчивой - при потере связи с сервером/гейтом контроллер продолжает работу по принципу децентрализованной сети.

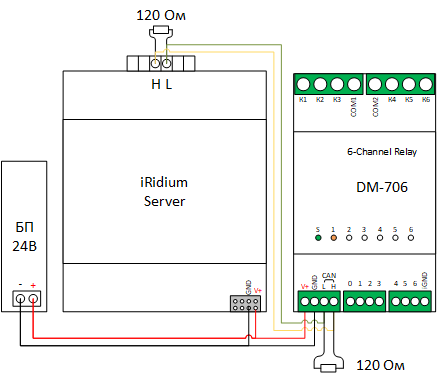

Подключение управляющей шины
С последовательностью монтажа и особенностями bus77 можно ознакомиться здесь
Подключение кнопок или сухих контактов
Используйте любые не фиксируемые кнопки.
Дополнительная информация
Сухой контакт имеет программную защиту от дребезга в 5 мс.
Подключение Исполнительных устройств
Дополнительная информация
Обязательно учитывайте пусковой ток устройства. Он не должен превышать 20 А (в течение 20 мс).
Описание каналов управления
**Системные **
| № | Параметр | Тип | Мин | Макс | Доступ | Описание |
|---|---|---|---|---|---|---|
| 1 | Имя | string | 0 | 32 | 1 | Имя, под которым устройство будет отображаться в интерфейсе. |
| 2 | PIN | u32 | 0 | 0xFFFFFFFE | 1 | PIN-код для защиты каналов управления и каналов обратной связи от несанкционированной записи и чтения. |
| 3 | Reboot | bool | 0 | 1 | 1 | Перезагрузка модуля. |
| 4 | Сброс устройства | none | — | — | — | Сброс устройства к заводским настройкам. |
Сухой контакт
| № | Параметр | Тип | Мин | Макс | Доступ | Описание |
|---|---|---|---|---|---|---|
| 5 | Время долгого удержания кнопки %d | u16 | 0 | 65535 | 1 | Миллисекунды — время, на которое нужно зажать кнопку, чтобы произошло событие долгого удержания. |
Реле
| № | Параметр | Тип | Мин | Макс | Доступ | Описание |
|---|---|---|---|---|---|---|
| 6 | Установить состояние реле %d | bool | 0 | 1 | 1 | Замкнуть/разомкнуть реле. |
| 7 | Включить реле %d | none | — | — | — | Замкнуть реле. |
| 8 | Выключить реле %d | none | — | — | — | Разомкнуть реле. |
| 9 | Переключить состояние реле на противоположное %d | none | — | — | — | Выставить противоположное текущему состояние реле. |
Описание каналов обратной связи
**Системные **
| № | Параметр | Тип | Мин | Макс | Доступ | Описание |
|---|---|---|---|---|---|---|
| 1 | Error | u8 | 0 | 255 | 1 | Возвращает код ошибки. |
Сухой контакт
| № | Параметр | Тип | Мин | Макс | Доступ | Описание |
|---|---|---|---|---|---|---|
| 2 | Произошло нажатие %d | none | — | — | — | — |
| 3 | Произошло отжатие %d | none | — | — | — | — |
| 4 | Триггер долгого удержания при изменении состояния %d | none | — | — | — | Срабатывает в начале и в конце долгого удержания. |
Реле
| № | Параметр | Тип | Мин | Макс | Доступ | Описание |
|---|---|---|---|---|---|---|
| 5 | Текущее состояние реле | bool | 0 | 1 | 1 | Возвращает состояние реле. |
| 6 | Реле включилось | none | — | — | — | — |
| 7 | Реле выключилось | none | — | — | — | — |
