HardwareDM-706

  • 7 независимых входов для сухих контактов,**

  • 6 релейных выходов.**

Описание

Модуль DM-706 предназначен для систем промышленной и домашней автоматизации, прямого управления маломощной нагрузкой, без больших пусковых токов: сигнальные лампы, промежуточные контакторы, маломощные люминесцентные и светодиодные лампы.

Предназначен для установки в проектах автоматизации зданий в централизованной и децентрализованной сети bus77 iRidium ©.

Система является отказоустойчивой - при потере связи с сервером/гейтом контроллер продолжает работу по принципу децентрализованной сети.

File:DM-706_Main.png File:DM-706_Izomet.png File:DM-706_Anfas.png File:DM-706_Left.png File:DM-706_Back.png

Назначение

Шестиканальные модули DM-706 предназначены для коммутирования силовой нагрузки общего назначения, управления светодиодными светильниками, лампами накаливания, для использования в PDU (Power Distribution Unit, управление розетками) и т.п.

Модули рассчитаны на максимальный ток 7А (номинал нагрузки 5А). Для управления управления мощной нагрузкой используйте дополнительные реле, контакторы.

Технические характеристики

Питание

ПараметрЗначение
Напряжение питания9 — 28 В постоянного тока
Потребляемая мощность- В режиме холостого хода (со всеми выключенными реле) — 0,1 Вт;
- Со всеми включенными реле — 1 Вт;
- Пиковое значение — до 4 Вт в течение 20 мс.

Выходы

ПараметрЗначение
Количество выходов6
Тип выходовКонтакты механического реле
Конфигурация контактовДвухпозиционные, нормально открытые
Конфигурация выходовДве группы по 3 выхода, общий провод в каждой группе
Максимальное коммутируемое напряжение AC250 В
Максимальное коммутируемое напряжение DC30 В
Максимальный ток на канал7 А
Максимальный пусковой ток (20 мс)20 А
Сопротивление контактов< 50 мОм (по умолчанию)
Максимальная частота коммутациидо 1 кГц (при уменьшении времени защиты от дребезга)
Функции- Входы общего назначения;
- Счёт сигналов.

Индикация

ПараметрЗначение
Индикация питания и обмена даннымиЗелёный светодиод Status (под верхней этикеткой)
Индикация состояния каналов релеКрасно-оранжевые светодиоды 1, 2... (под верхней этикеткой)

Управление

ПараметрЗначение
Интерфейс управленияCAN, BUS-77
Изоляция интерфейсаНеизолированный
Протокол обмена даннымиBUS-77
Готовность к работе после подачи питания~2 сек

Условия эксплуатации

ПараметрЗначение
Температура воздухаОт -40 до +80 °С
Относительная влажностьДо 92%, без конденсации влаги

Клеммники и сечение проводов

ПараметрЗначение
Рекомендуемое сечение провода (с НШВИ)0,75 — 1 мм² (входы управления), 2,5 мм² (силовые входы)
Длина стандартной втулки НШВИ8 мм
Момент затяжки винтов0,2 Н•м (входы управления), 0,5 Н•м (силовые выходы)

Габариты

ПараметрЗначение
Ширина (DIN-юнитов)3
Габаритные размеры (Ш × В × Г)53 × 90 × 58 мм
Масса (с коробкой)155 г

Описание работы и подключения модуля.


Входы

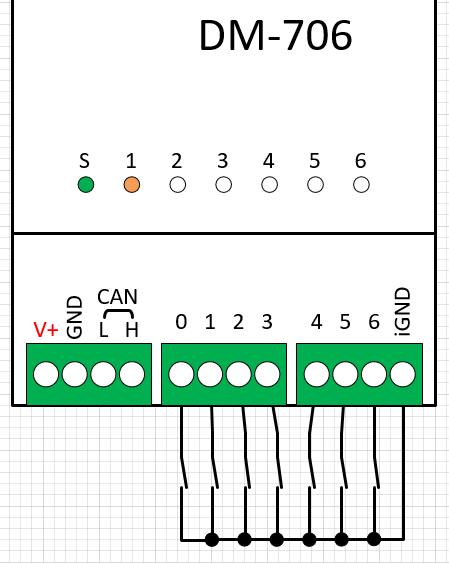

Входы модуля выведены на разъемные клеммники и работают по принципу "сухой контакт". Кнопки/выключатели подключаются между входом блока Inputs и iGND. Можно использовать как кнопки только без фиксации. Дискретные входы можно использовать для прямого управления каналами реле, как входы общего назначения или настроить внутреннюю логику взаимодействия входов с выходами.


Выходы

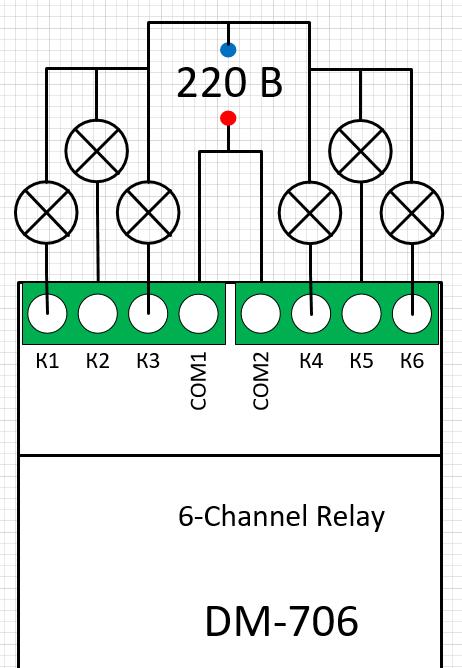

Внутри установлены 6 реле Hongfa HF32F-G с нормально открытыми контактами. Выходы объединены в две группы, каждая со своим общим проводом, COM1 и COM2. Каждый контакт реле защищен от перенапряжения варистором.

Монтаж


Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Клеммный блок "V+ GND A B" с шагом 3.5мм служит для подключения питания и управления.

При включении реле, модуль импульсно потребляет большую мощность (см. потребление). Используйте блок питания с запасом по мощности.

Срабатывание дискретных входов происходит при их замыкании на землю iGND. Возникающий ток достаточно мал (~2 мА), по этому тип кнопки или выключателя может быть любым. Так же не играет роли длина и сечение кабеля. Но для защиты от наводок от близко расположенных силовых линий, лучше использовать витую пару и подключать землю iGND ко второй жиле пары.

Сечение проводов, подключаемых к винтовым зажимам выходов реле, должны соответствовать мощности коммутируемой нагрузки. Винтовые зажимы принимают провод сечением 2,5—4 мм2. Модуль реле необходимо устанавливать таким образом, чтобы удовлетворять требованиям электробезопасности и не допускать случайного касания контактов, находящихся под высоким напряжением. Устройство должно эксплуатироваться при рекомендованных условиях окружающей среды.

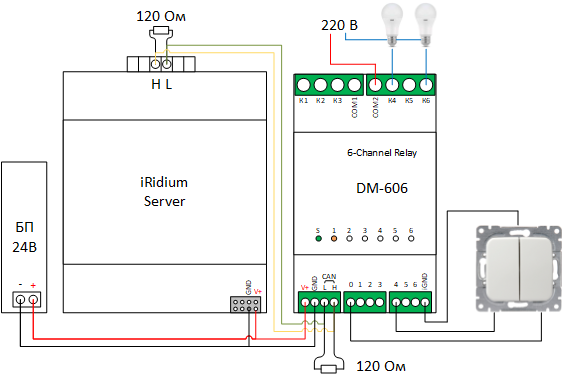

На обоих концах CAN шины должны быть подключены терминальные сопротивления 120 Ом . Подробнее о необходимости подключения терминальных сопротивлений читайте в статье Технические характеристики CAN - bus77

Файлы изображений

Изображение модуля в формате CorelDraw 18.0 File

Изображение модуля в формате AutoCAD dxf File

Прошивки

  • Универсальная :Управление группами освещения (в том числе светодиодными с большими пусковыми токами) и группами розеток (с ном. мощностью потребителей до 3,2 кВт) :Управление электрокабельным и электроплёночным подогревом полов, ступеней, стен, других поверхностей :Управление водяными батареями или водяным теплым полом. :Управление прочими системами и оборудованием с электрическим управлением в пределах допустимых параметров модуля (котлы, сервоприводы, насосы, вентиляторы и пр.).

  • Специализированная для управления нагревательными устройствами :Применяется для интеллектуального управления электрическими системами электрокабельного и электроплёночного обогрева различного назначения. :Модуль может также быть использован для управления другими системами электроотопления или системами отопления с электрическими блоками контроля.

  • Специализированная для управления шторами и жалюзи :Управление электрокарнизами одиночными, двойными :Управление жалюзи вертикальными, горизонтальными :Управление французскими шторами маркиз :Управление роль-ставнями
