HardwareDM-606P

  • 6 независимых входов для сухих контактов,**

  • 6 релейных выходов.**

Описание

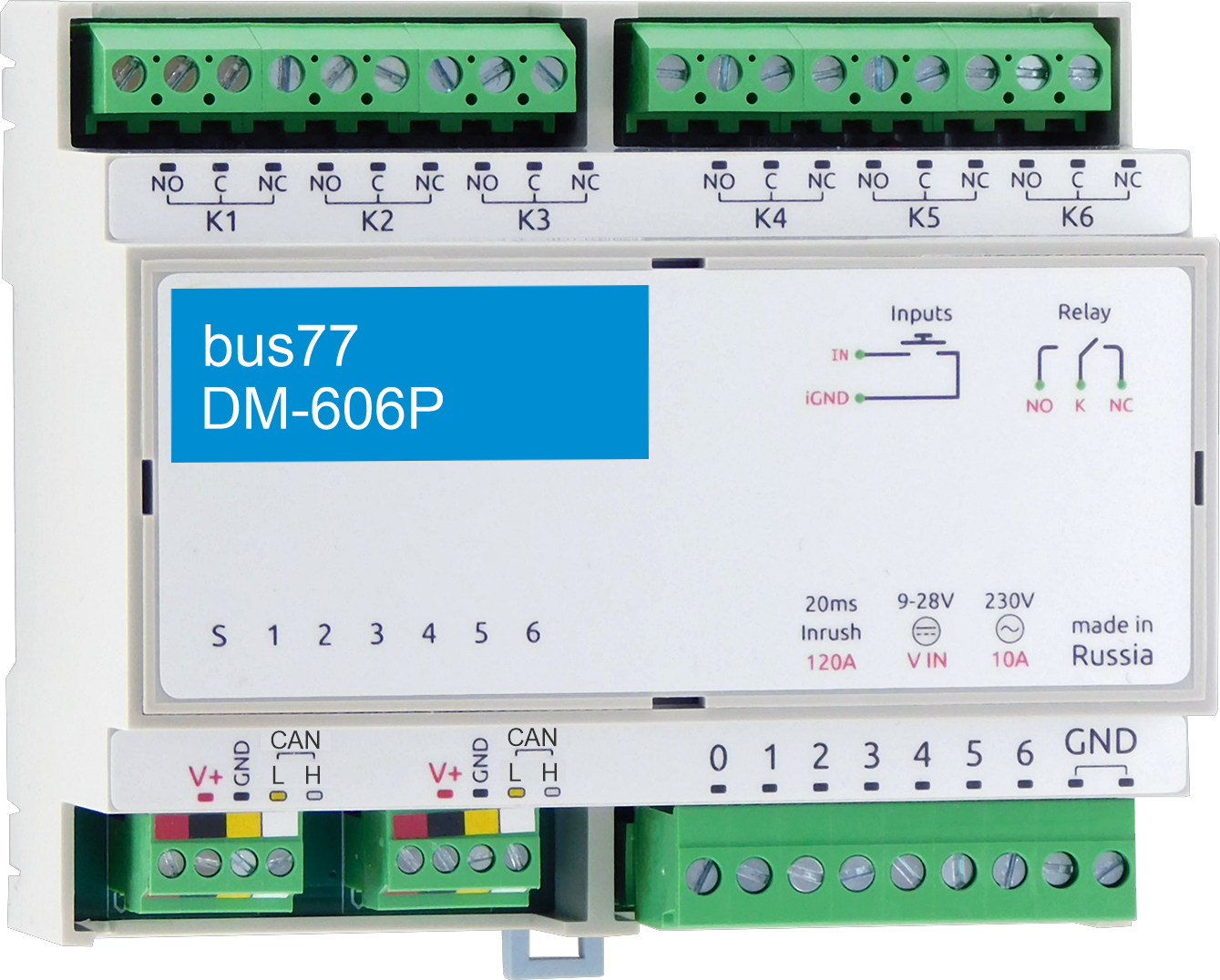

DM-606P_Main.png Модуль DM-606P предназначен для систем промышленной и домашней автоматизации, прямого управления устройствами с большими пусковыми токами: импульсные блоки питания, светодиодные прожекторы, электродвигатели и т.д.

Предназначен для установки в проектах автоматизации зданий в централизованной и децентрализованной сети bus77 iRidium ©.

Система является отказоустойчивой - при потере связи с сервером/гейтом контроллер продолжает работу по принципу децентрализованной сети.

ИнтерфейсCAN, bus77
КорпусНа DIN-рейку, 6M (106 × 90 × 58 мм)
Каналы вывода- 6 каналов реле номиналом 10 А (230 В AC, 30 В DC);
- Шесть выходов, двухпозиционные с переключением;
- Индикация состояния каналов.
Каналы ввода- 7 дискретных входов;
- Групповая гальваническая изоляция входов;
- Тип входов: «сухой контакт».

Назначение

Шестиканальные модули DM-606P предназначены для коммутирования силовой нагрузки общего назначения, с повышенными пусковыми токами, управления, импульсными блоками питания, светодиодными светильниками, лампами накаливания, для использования в PDU (Power Distribution Unit, управление розетками) и т.п.

Модули рассчитаны на максимальный ток 16А (номинал нагрузки 10А).

Технические характеристики

ПараметрЗначение
Напряжение питания9 — 28 В постоянного тока
Потребляемая мощность- В режиме холостого хода (со всеми выключенными реле) — 0,1 Вт;
- Со всеми включенными реле — 3 Вт;
- Пиковое значение — до 8 Вт в течение 20 мс.

Выходы

ПараметрЗначение
Количество выходов6
Тип выходовКонтакты механического реле
Конфигурация контактовДвухпозиционные, с переключением
Конфигурация выходовШесть групп контактов
Максимальное коммутируемое напряжение AC250 В
Максимальное коммутируемое напряжение DC30 В
Максимальный ток на канал16 А
Максимальный пусковой ток (20 мс)120 А
Сопротивление контактов< 50 мОм (по умолчанию)
Максимальная частота коммутациидо 1 кГц (при уменьшении времени защиты от дребезга)
Функции- Входы общего назначения;
- Счёт сигналов;
- Прямое управление каналами реле;
- Гибкая настройка взаимодействия с реле.

Индикация

ПараметрЗначение
Индикация питания и обмена даннымиЗелёный светодиод Status (под верхней этикеткой)
Индикация состояния каналов релеКрасно-оранжевые светодиоды 1, 2... (под верхней этикеткой)

Управление

ПараметрЗначение
Интерфейс управленияCAN, BUS-77
Изоляция интерфейсаНеизолированный
Протокол обмена даннымиBUS-77
Готовность к работе после подачи питания~2 сек

Условия эксплуатации

ПараметрЗначение
Температура воздухаОт -40 до +80 °С
Относительная влажностьДо 92%, без конденсации влаги

Клеммники и сечение проводов

ПараметрЗначение
Рекомендуемое сечение провода (с НШВИ)0,75 — 1 мм² (входы управления), 2,5 мм² (силовые входы)
Длина стандартной втулки НШВИ8 мм
Момент затяжки винтов0,2 Н•м (входы управления), 0,5 Н•м (силовые выходы)

Габариты

ПараметрЗначение
Ширина (DIN-юнитов)6
Габаритные размеры (Ш × В × Г)106 × 90 × 58 мм
Масса (с коробкой)300 г

Подключение модуля

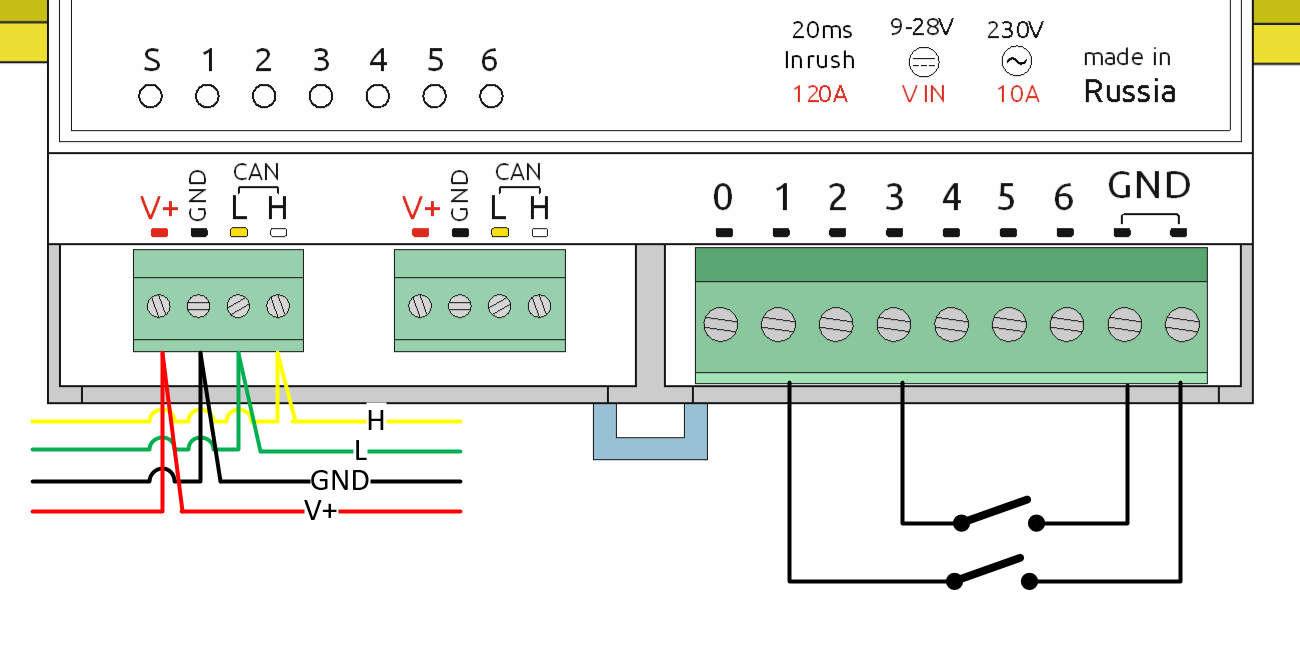

Входы

ПодклDM-606P_Вход.png Входы модуля выведены на разъемные клеммники и работают по принципу "сухой контакт". Кнопки/выключатели подключаются между входом блока Inputs и iGND. Можно использовать кнопки только без фиксации. Дискретные входы можно использовать для прямого управления каналами реле, как входы общего назначения или настроить внутреннюю логику взаимодействия входов с выходами.

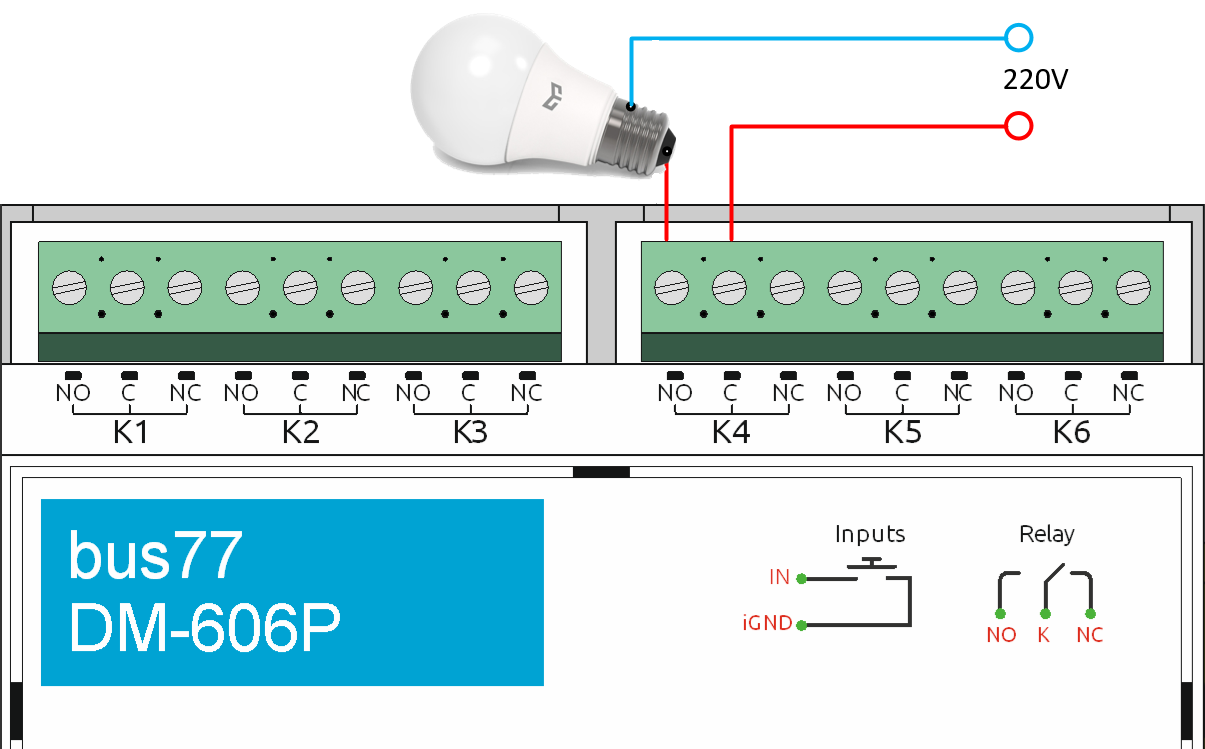

Выходы


Внутри установлены 6 реле Hongfa HF115F-I с переключаемой группой контактов.

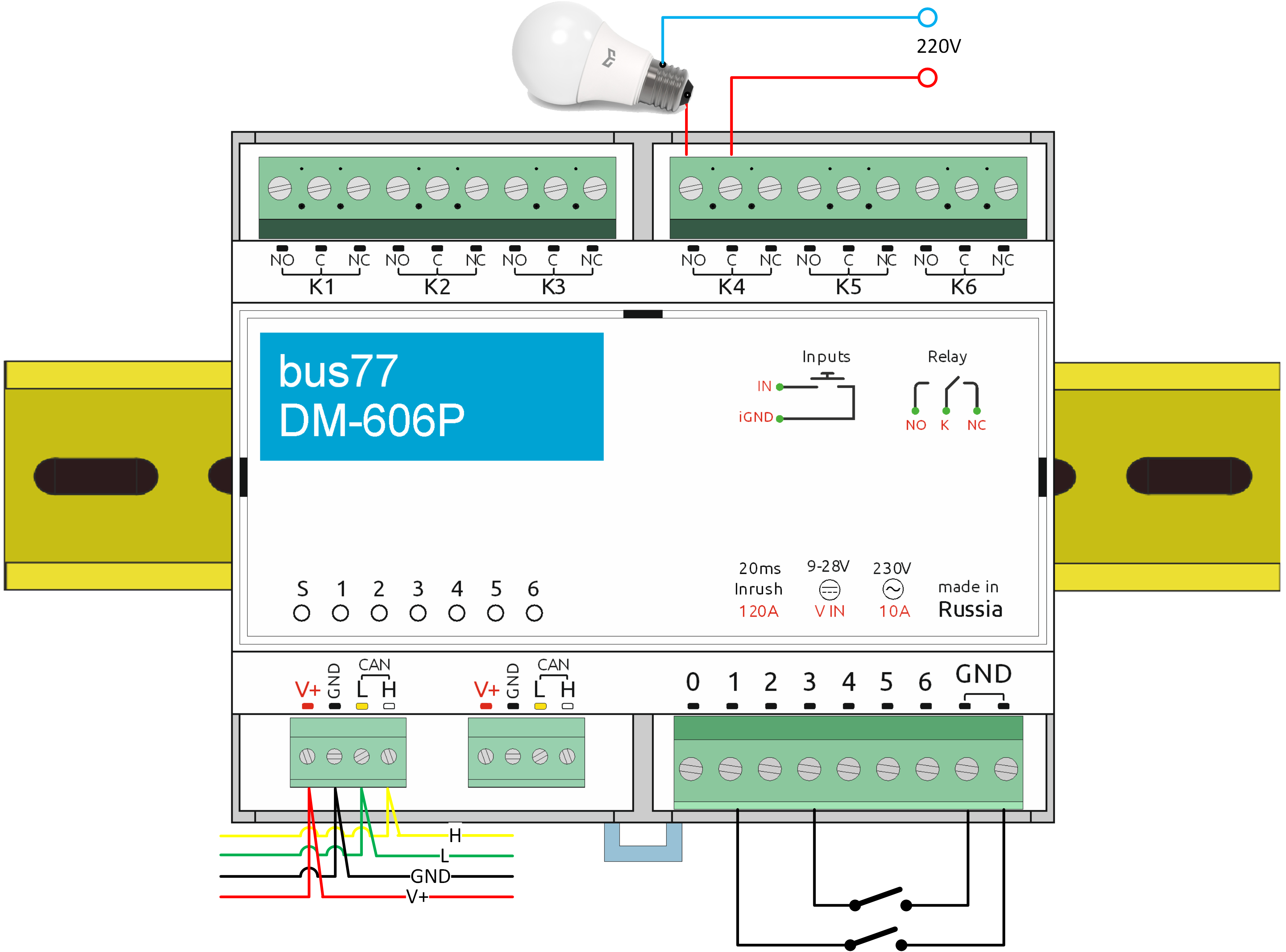

Монтаж


Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Клеммный блок "V+ GND A B" с шагом 3.5мм служит для подключения питания и управления.

При включении реле, модуль импульсно потребляет большую мощность (см. потребление). Используйте блок питания с запасом по мощности.

Срабатывание дискретных входов происходит при их замыкании на землю iGND. Возникающий ток достаточно мал (~2 мА), по этому тип кнопки или выключателя может быть любыми. Так же не играет роли длина и сечение кабеля. Но для защиты от наводок от близко расположенных силовых линий, лучше использовать витую пару и подключать землю iGND ко второй жиле пары.

Сечение проводов, подключаемых к винтовым зажимам выходов реле, должны соответствовать мощности коммутируемой нагрузки. Винтовые зажимы принимают провод сечением 2,5—4 мм2. Модуль реле необходимо устанавливать таким образом, чтобы удовлетворять требованиям электробезопасности и не допускать случайного касания контактов, находящихся под высоким напряжением. Устройство должно эксплуатироваться при рекомендованных условиях окружающей среды.

На обоих концах CAN шины должны быть подключены терминальные сопротивления 120 Ом . Подробнее о необходимости подключения терминальных сопротивлений читайте в статье Технические характеристики CAN - bus77
