**6 входов, 4 релейных выхода **
Описание

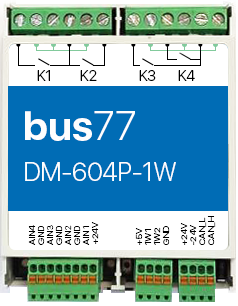

Модуль DM-604P-1W предназначен для установки в проектах автоматизации зданий в централизованной и децентрализованной сети bus77 iRidium ©.
Система является отказоустойчивой - при потере связи с сервером/гейтом контроллер продолжает работу по принципу децентрализованной сети.
Модуль имеет 2 многоцелевых входа 1W и 2W со следующими вариантами использования:
- Подключение устройств по протоколу 1Wire по трёхпроводной схеме.
- Измерение сопротивления от 100 Ом до 50 кОм .
- Измерение напряжения до 5В .
Модуль имеет 4 аналоговых в входа AIN1 - AIN4 позволяющие:
- измерять сопротивление от 100 Ом до 50 кОм
- измерять напряжение от 3 до 30 В .
| Напряжение питания | 24 VDC |
| Интерфейс | CAN, bus77 |
Модуль имеет
- 2 релейных выхода с номинальным током 10А AC DC
- 2 релейных выхода с номинальным током 3А AC DC
Назначение
Модуль DM-604P-1W предназначен для сбора информации с периферийных устройств (датчиков температуры, движения, ОПС, и т.д.) и коммутирования силовой нагрузки общего назначения, в т.ч. индуктивной и ёмкостной: управления светодиодными светильниками, лампами накаливания, импульсными блоками питания; для использования в PDU (Power Distribution Unit, управление розетками) и т.п.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | 9 — 28 В постоянного напряжения |
| Потребляемая мощность | Со всеми включенными реле — 2 Вт |
Выходы
| Параметр | Значение |
|---|---|
| Количество выходов | 4 |
| Тип выходов | Контакты механического реле |
| Конфигурация контактов | Двухпозиционные, нормально открытые |
| Конфигурация выходов | Две группы по 2 выхода, общий провод в каждой группе |
| Максимальное коммутируемое напряжение AC | 250 В |
| Максимальное коммутируемое напряжение DC | 30 В |
| Максимальный ток на канал | K1, K2 — 10 А (суммарно не более 10 А); K3, K4 — 3 А (суммарно не более 3 А) |
Входы
| Параметр | Значение |
|---|---|
| Количество входов | 6 |
| Тип входов | - 2 цифровых, поддержка шины 1-Wire; - 4 аналоговых, измерение напряжения и сопротивления. |
| Цифровые входы 1W, 2W | - Подключение устройств по шине 1-Wire; - Измерение напряжения до +5 В; - Измерение сопротивления от 100 до 50 кОм. |
| Аналоговые входы AIN1–AIN4 | - Измерение напряжения до 30 В; - Измерение сопротивления от 50 Ом до 50 кОм; - Подключение кнопок, сухих контактов; - Подключение аналоговых датчиков, ОПС. |
Индикация
| Параметр | Значение |
|---|---|
| Красный светодиод | Индикация определяется прошивкой |
| 2 RGB-светодиода | Индикация определяется прошивкой |
Управление
| Параметр | Значение |
|---|---|
| Интерфейс управления | CAN, BUS-77 |
| Изоляция интерфейса | Не изолированный |
| Протокол обмена данными | BUS-77 |
| Готовность к работе после подачи питания | ~2 сек |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Температура воздуха | От -40 до +60 °С |
| Относительная влажность | До 90%, без конденсации влаги |
Габариты
| Параметр | Значение |
|---|---|
| Ширина (DIN-юнитов) | 4 |
| Габаритные размеры (Д × Ш × В) | 71 × 90 × 35 мм |
Описание работы и подключения модуля.
Входы
Входы модуля выведены на два разъемных клеммника, для цифровых и для аналоговых входов. На клемниках выведены напряжения питания датчиков, +5В и +24В для соответствующих входов и выведены общие контакты.
Подключение к цифровому входу иллюстрировано подключением датчика температуры D18В20. Подключение производится по трёхпроводной схеме.
Кнопки/выключатели подключаются между входом и GND. Можно использовать как кнопки без фиксации, так и с фиксацией.
Функционал входов определяется прошивкой.
Выходы
Внутри установлены 4 реле с нормально разомкнутыми контактами. Выходы объединены в две группы, каждая со своим общим проводом. К1 и К2 могут коммутировать ток до 10 А. К3 и К4 коммутируют ток до 3 А.
На выходных клеммниках некоторые контакты соединены между собой. Это предназначено для соединения проводов "нейтраль" между собой. Такое включение позволяет обойтись без дополнительных клеммников и скруток в условиях ограниченного объема, при монтаже в ра4спределительной коробке.
На схеме проиллюстрировано подключение двух ламп освещения и термоголовки управления клапаном водяного отопления.

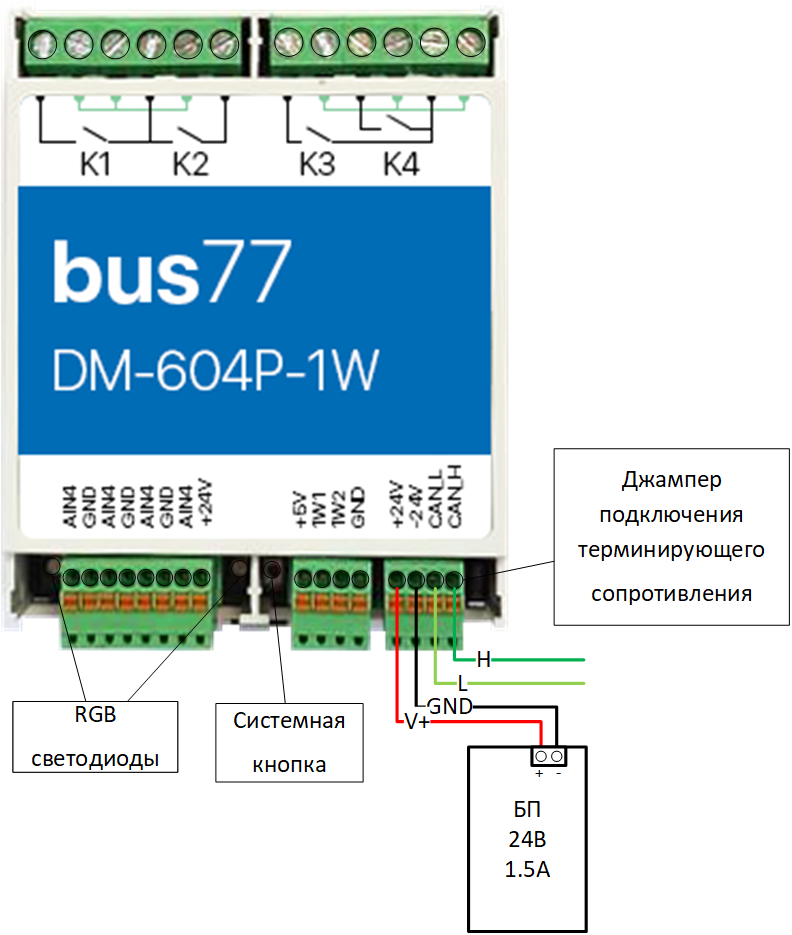

Монтаж
Устройство монтируется на стандартную DIN-рейку шириной 35 мм или в распределительную коробку.
При использовании "сухих контактов" на входах AIN, происходит их замыкании на землю GND. Возникающий ток достаточно мал (~2 мА), по этому тип кнопки или выключателя может быть любым. Так же не играет роли длина и сечение кабеля. Но для защиты от наводок от близко расположенных силовых линий, лучше использовать витую пару и подключать землю GND ко второй жиле пары.
Производите монтаж так, чтоб не было возможности перепутать разъем "шины-питания" и разъем "цифровых входов". Если Вы перепутаете разъемы, при подаче напряжения модуль выйдет из строя.
Сечение проводов, подключаемых к винтовым зажимам выходов реле, должны соответствовать мощности коммутируемой нагрузки. Винтовые зажимы принимают провод сечением 2,5—4 мм2. Модуль реле необходимо устанавливать таким образом, чтобы удовлетворять требованиям электробезопасности и не допускать случайного касания контактов, находящихся под высоким напряжением. Устройство должно эксплуатироваться при рекомендованных условиях окружающей среды.
На обоих концах CAN шины должны быть подключены терминальные сопротивления 120 Ом . Можно включить встроенное сопротивление использовав джампер рядом с колодкой питания и шины bus77. Подробнее о необходимости подключения терминальных сопротивлений читайте в статье Технические характеристики CAN - bus77
Прошивки
- Свет и климат Применяется для интеллектуального управления электрическими системами электрокабельного, электроплёночного, водяного обогрева различного назначения.
:Управление электрокабельным и электроплёночным подогревом полов, ступеней, стен, других поверхностей :Управление водяными батареями или водяным теплым полом. :Управление прочими системами и оборудованием с электрическим управлением в пределах допустимых параметров модуля (котлы, сервоприводы, насосы, вентиляторы и пр.).
