Модули DM ⇒ DM-604P-1W ⇒ Свет и климат

6 входов, 4 выхода.

Назначение прошивки​

Сбор состояний сухих контактов, управление группами реле в автономном режиме или с обменом информацией по шине bus77 с сервером или другими модулями.

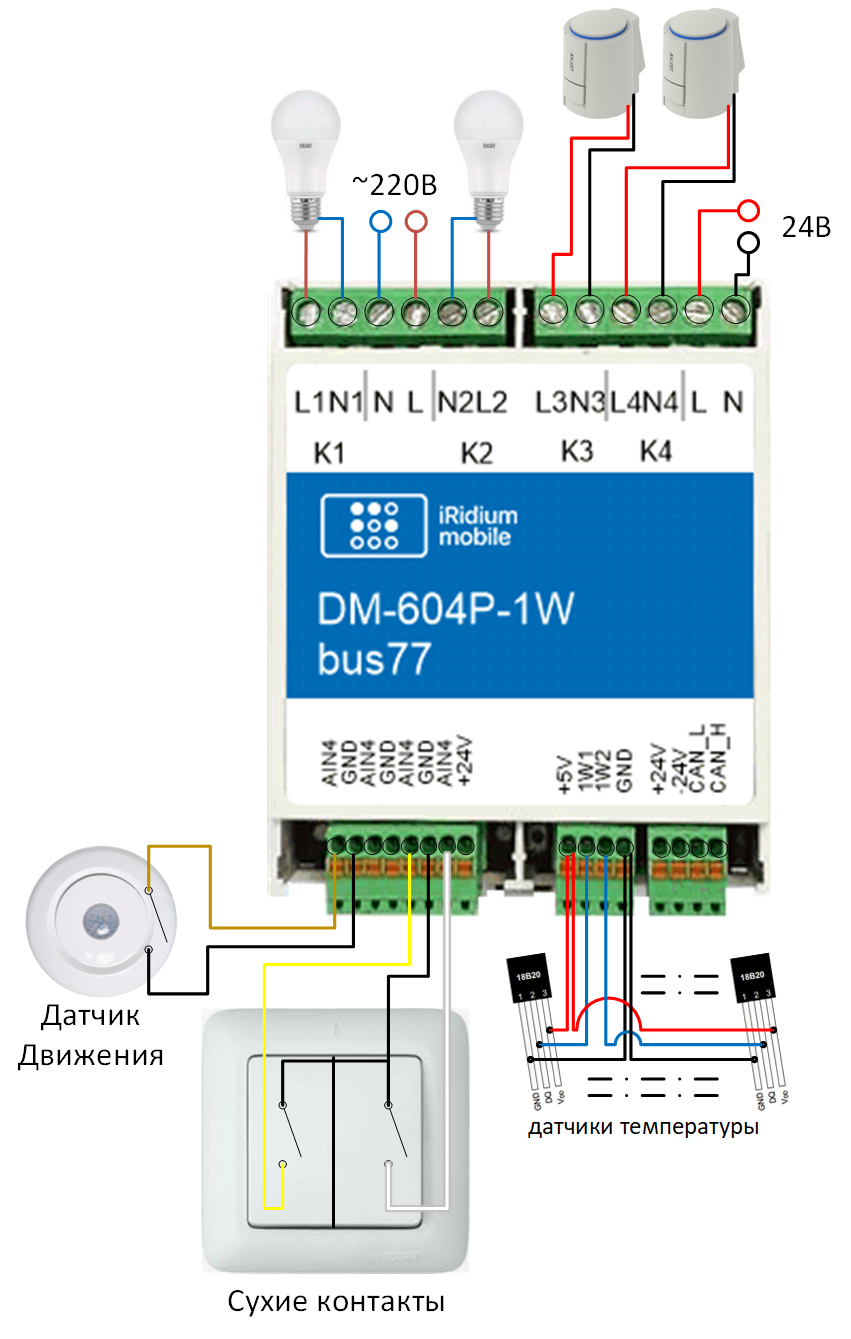

Прошивка предназначена для установки в проектах автоматизации зданий в централизованной и децентрализованной сети bus77 iRidi ©.

Применяется для:

• регулирования температуры помещения с помощью 2х терморегуляторов, для каждого регулятора указываются свои датчики температуры 1-wire;

• управления 2мя группами освещения (2 канала реле) и 2 канала сух.контактов (локальные или сетевые);

• контроля исправности термоголовки через замер температуры радиатора и выдачу предупреждений в шину;

• прочими системами и оборудованием с электрическим управлением в пределах допустимых параметров модуля (котлы, сервоприводы, насосы, вентиляторы и пр.).

Описание прошивки​

Система является отказоустойчивой - при потере связи с сервером/шлюзом контроллер продолжает работу по принципу децентрализованной сети.

Модуль DM-604-1W фактически имеет в себе несколько устройств:

• Термостаты,
• Блок реле,
• Блок кнопок

Термостат​

На борту устройства два идентичных термостата. Каждый термостат через своё реле управляет исполнительным механизмом - термоголовкой (Вы можете использовать другие устройства, только учитывайте номинальные и пусковые токи ).

Термоголовки могут быть нормально открытые или нормально закрытые. Укажите это в настройках модуля .

Изменения температуры термостат отслеживает через два датчика температуры: один измеряет температуру теплоносителя, другой - температуру воздуха.

Термостату можно задать четыре режима работы:

• Нормальный,
• День,
• Ночь,
• Ушёл.

Для каждого режима можно задать целевую температуру. Указать коридор температуры, в котором термостат и будет поддерживать температуру воздуха можно через канал управления (далее КУ) "Гистерезис" (КУ18). Термостат будет включать тепло, если температура воздуха ниже целевой минус гистерезис. И будет выключать тепло, если температура воздуха больше целевой плюс гистерезис.

Термостат выдаст сообщение о проблеме с теплоносителем, если:

• через десять минут после включения тепла температура теплоносителя не увеличилась,
• через десять минут после выключения тепла температура теплоносителя не уменьшилась.

Датчику температуры можно отдельно задать коридор отслеживания, при выходе за пределы которого будут сгенерированы сообщения о повышенной или пониженной температуре (КУ29-КУ34).

Реле​

Реле также обладают разными дополнительными возможностями:

• Автоотключение по таймеру,
• Прямая или обратная логика,
• Разные сценарии поведения реле при включении устройства.

Если установлен режим автоотключения реле по таймеру (КУ 37), реле отключится через указанное в КУ 39 время, по умолчанию через 5 секунд.

Логику включения реле можно сменить на обратную (КУ 38):

• 0 - прямая логика (программно замкнули = физически замкнули),
• 1 - обратная логика (программно замкнули = физически разомкнули).

Поведением реле при включении устройства можно управлять (КУ44):

• 0 - реле восстановит своё состояние на то, которое было при выключении устройства,
• 1 - реле будет программно замкнуто (учитывайте установленную прямую/обратную логику),
• 2 - будет программно разомкнуто.

Кнопки​

Кроме обычных нажатий и отжатий кнопок, модуль может генерировать события "сложных" нажатий кнопок:

• Одиночное нажатие генерируется если в течении 700 мсек (определяется КУ36) после нажатия кнопки, второе нажатие не произошло,
• Двойное нажатие генерируется, если в течение 700 мсек (определяется КУ36) произошло второе нажатие копки,
• Долгое нажатие генерируется если кнопка удерживалась нажатой более 1000 мсек (определяет КУ35).

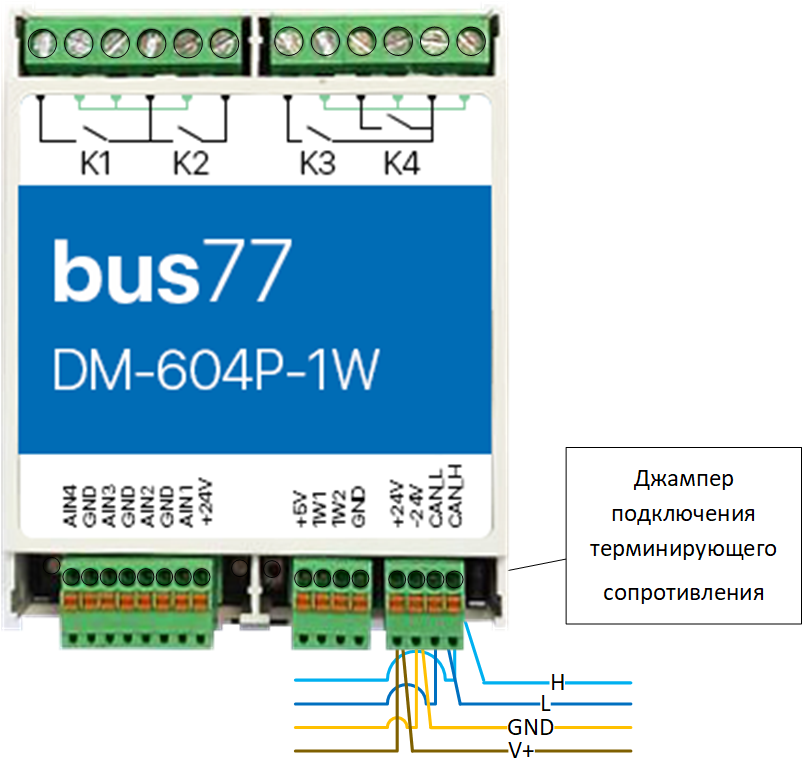

Подключение управляющей шины​

Подключите по схеме два питающих провода и два информационных.

При установке модуля на краю шины, используйте терминирующее сопротивление, установите джампер. При нахождении модуля в середине шины, джампер нужно извлечь.

Не рекомендованы к использованию архитектура “дерево” и “звезда”, а также создание отводов линии — для обеспечения стабильной работы.

С последовательностью монтажа и особенностями bus77 можно ознакомиться здесь

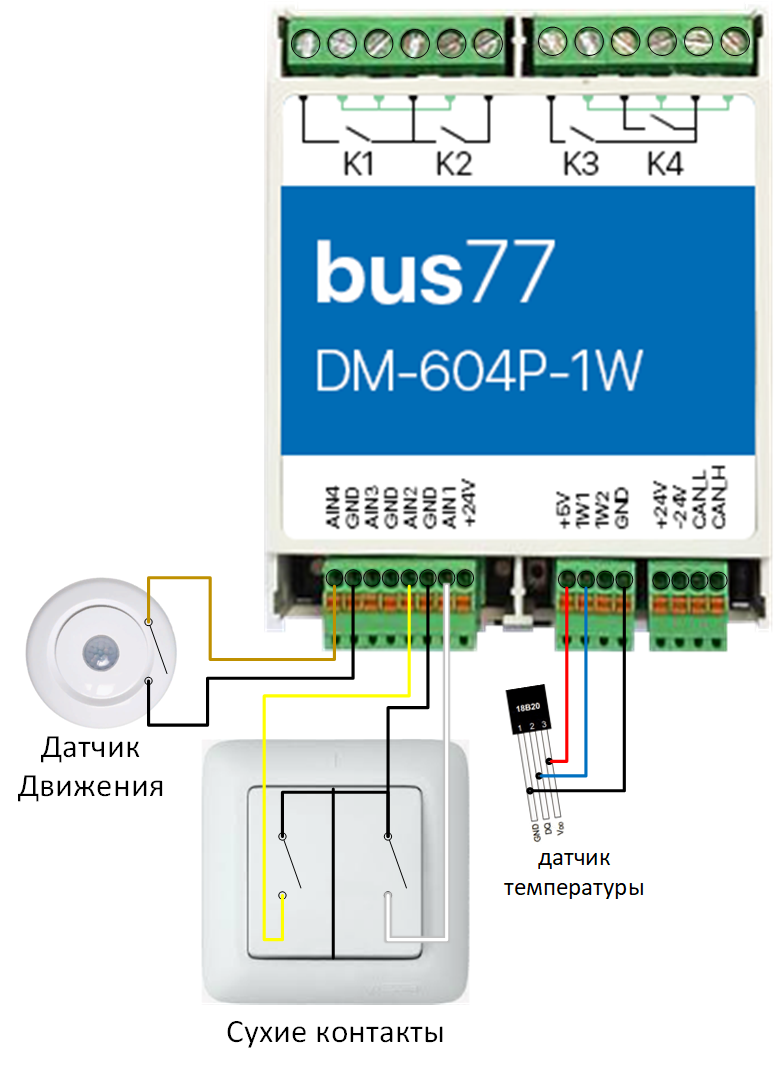

Подключение на входы кнопок и датчиков​

Используйте любые не фиксируемые кнопки. Датчики температуры 1-Wire

Дополнительная информация

Не путайте разъем цифровых входов с разъемом питания модуля. Если разъемы перепутать, то при подаче питания модуль выйдет из строя.

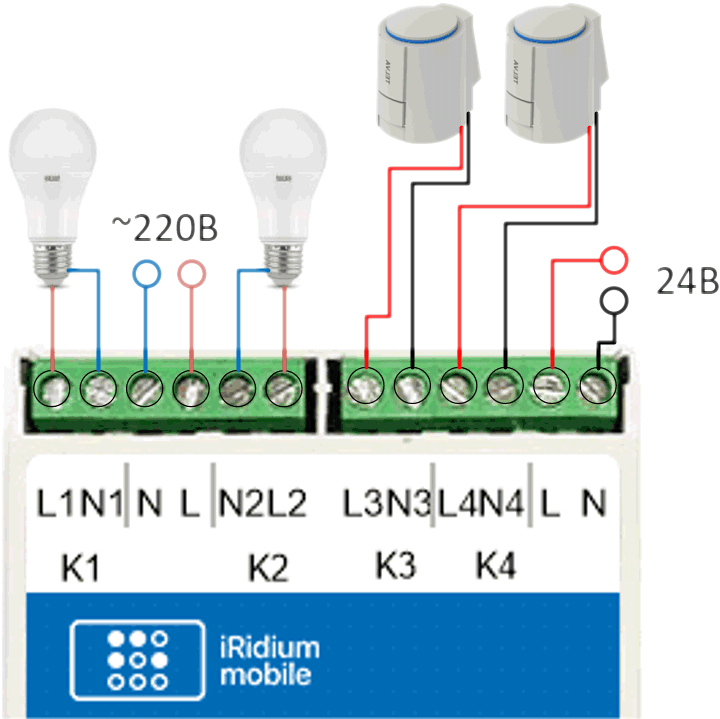

Подключение Исполнительных устройств​

Сечение проводов, подключаемых к винтовым зажимам выходов реле, должны соответствовать мощности коммутируемой нагрузки. Винтовые зажимы принимают провод сечением 2,5—4 мм2. Модуль реле необходимо устанавливать таким образом, чтобы удовлетворять требованиям электробезопасности и не допускать случайного касания контактов, находящихся под высоким напряжением.

Устройство должно эксплуатироваться при рекомендованных условиях окружающей среды.

Дополнительная информация

Обязательно учитывайте пусковой ток Подключаемых устройств.
