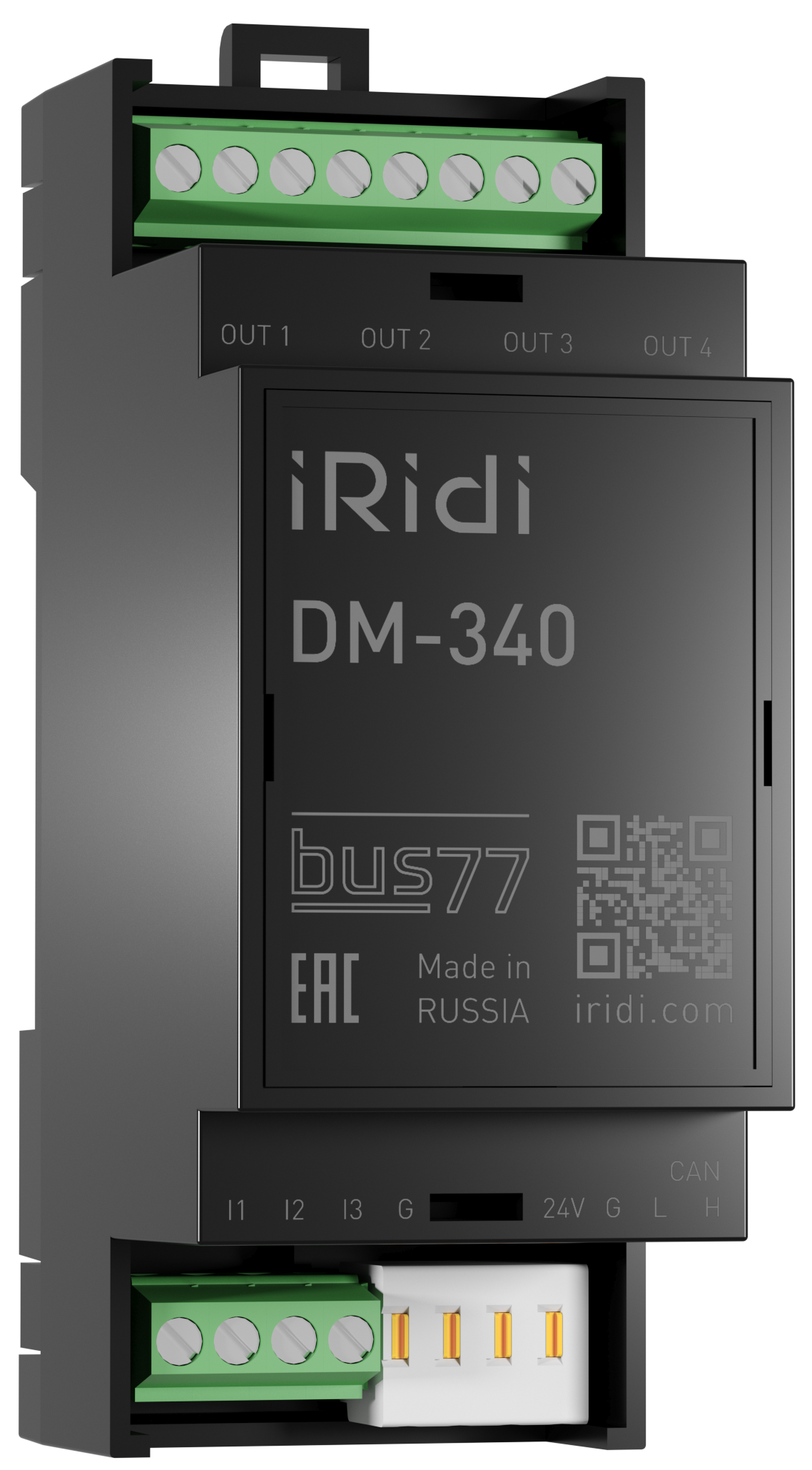

Описание​

Модуль позволяет пропорционально управлять различными устройствами - электроклапанами теплого пола, радиаторов отопления, аналоговыми диммерами и прочими устройствами с управляющим интерфейсом 0-10В

Особенности:

• Устройство выдает опорное управляющее напряжение 0-10В отдельно на каждый из 4х выходов. Не предназначено для прямого изменения питающего напряжения, поступающего на оконечное устройство
• Подходит для управления устройствами, оснащенными входами 0-10В:
• электро клапанами теплого пола;
• радиаторами отопления;
• аналоговыми диммерами и др.
• Не предназначено для подключения активной нагрузки (светодиодов и др.)
• Объединение управляющих выходов запрещено

Варианты прошивок:

• v.1 - независимое управление выходной величиной сигнала на каждом канале. Алгоритм управления может быть как прямой, так и ШИМ.
• v.2 - 4 термостата с ПИ/ПИД регуляторами. Алгоритм управления может быть как прямой, так и ШИМ.

Реестр российской продукции​

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

Применение​

Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©. Модуль предназначен для управления устройствами с интерфейсом 0-10В в системах климат контроля и освещения (подключения к управляющим входам сервоприводов и димеров освещения). Позволяет подключать к входам NTC датчики температуры или выключатели. Не предназначено для прямого изменения питающего напряжения, поступающего на оконечное управляемое устройство.

Технические характеристики​

Прошивки и схемы подключения​

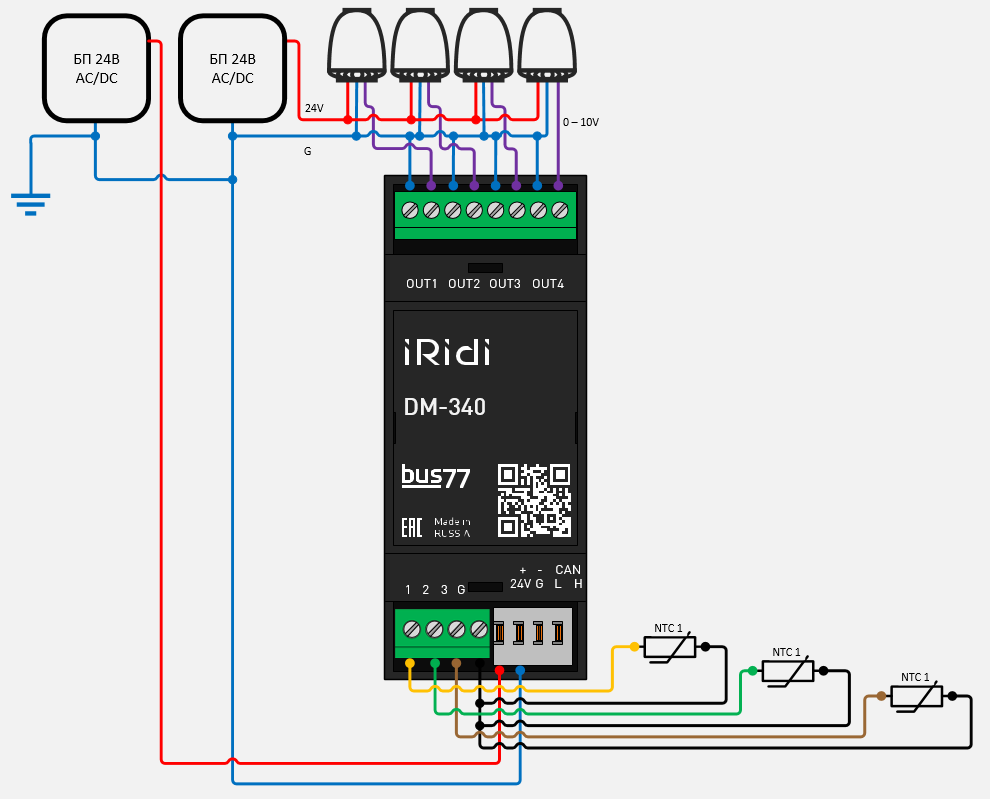

1. Схема подключения и функционал для прошивки 4 канала термостата (ПИД регулятор), 3 температурных входа.​

Назначение прошивки:

Позволяет организовать до 4 независимых каналов управления нагревательными контурами, тип управления - аналоговый с ПИД регулированием. В качестве датчиков температуры воздуха (среды) могут быть использованы датчики, подключенные непосредственно к прибору или сетевые (шинные) датчики температуры.

К выходам могут быть подключены термоприводы с входом 0-10В, например:

• Привод VALTEC VT.TE3061.0.024 для управления подачей теплоносителя в радиаторы отопления или в контуры водяного теплого пола.
• Привод VALTEC VT.M106.R.024 или ESBE ARA600(639/659) - электропривод поворотный аналоговый для управления трех- и четырех-ходовыми смесительными клапанами, используется для управления подмесом теплоносителя в контура отопления объекта.

Для каждого канала управления доступны оперативные и настроечные параметры.

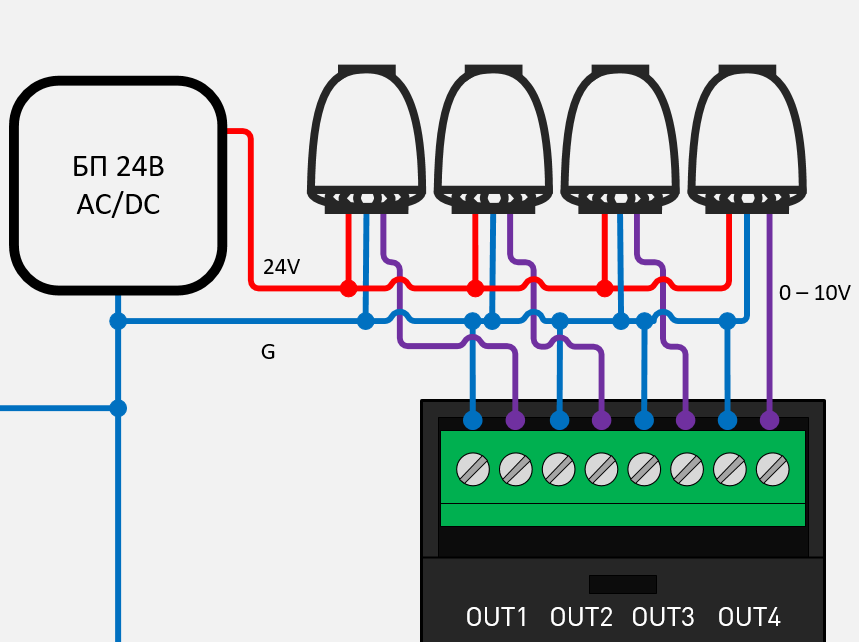

Схема подключения сервоприводов:

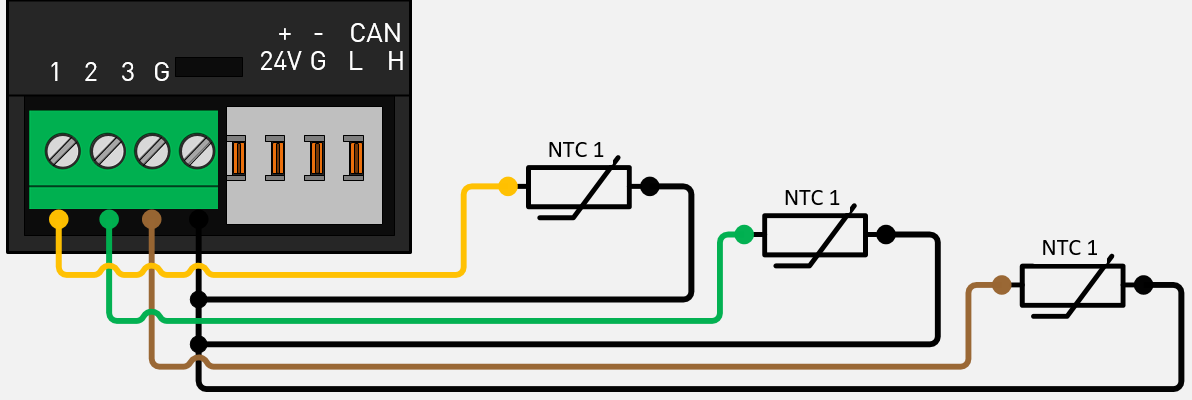

Схема подключения датчиков температуры:

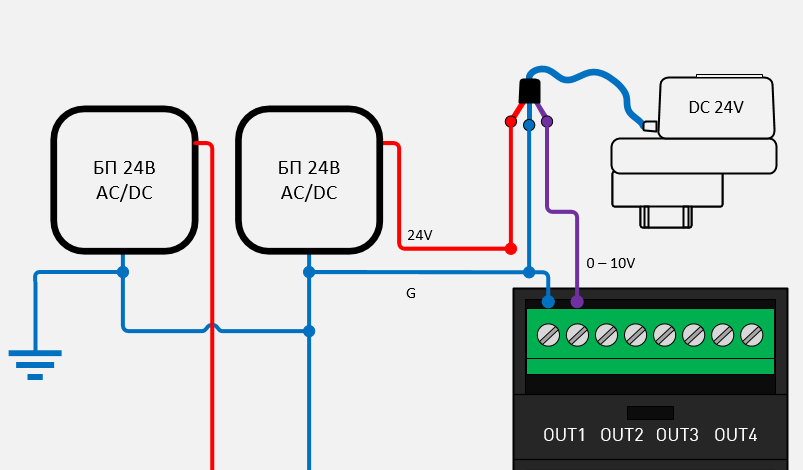

Схема объединения земли блоков питания сервоприводов и модуля DM-340 (обязательно):

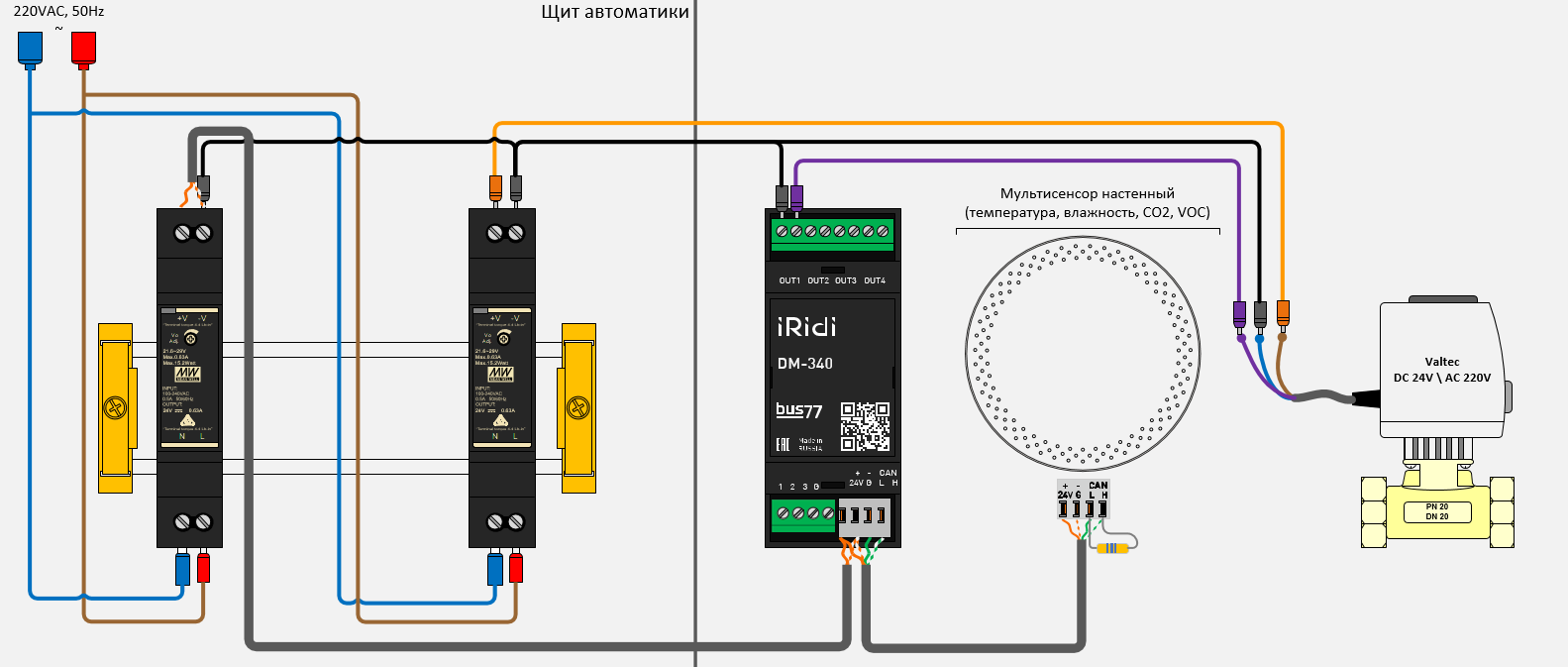

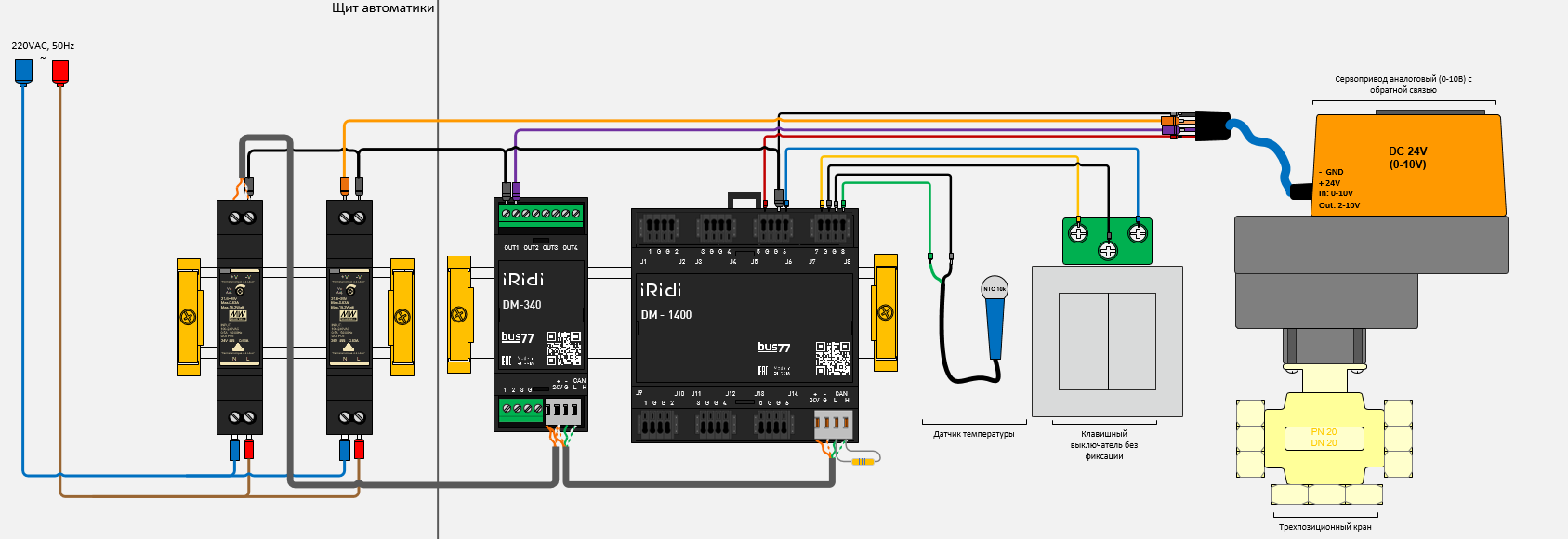

Варианты применения:

2. Схема подключения и функционал для прошивки 4 выхода 0-10В, 3 дискретных входа.​

Назначение прошивки:

Позволяет управлять произвольными устройствами с интерфейсом 0-10В, например приводы заслонок, диммеры, сервоприводы на отопительные контуры и т.п. Задание уровня выходного сигнала может быть осуществлено с шинных устройств или с центральных управляющих модулей (логический модуль, сервер).

Для каждого из 4х каналов поддерживается:

• установка значения в % , от 0 до 100 %
• установка значения в вольтах, от 0 до 10
• получение уставки на канале в вольтах или %
• сценарии
• расписания

Для дискретных входов поддерживается:

• получение состояния
• реакция на короткое нажатие
• реакция на длинное нажатие
• реакция на удержание

Схема подключения сервопривода и кнопок:

Варианты применения:

2. Схема подключения и функционал для прошивки 4 канала термостата (ПИД регулятор), 3 температурных входа (Профиль 2 - Термостат (4), Температура (3)).​

Назначение прошивки:

Позволяет организовать до 4 независимых каналов управления нагревательными контурами, тип управления - аналоговый с ПИД регулированием. В качестве датчиков температуры воздуха (среды) могут быть использованы датчики, подключенные непосредственно к прибору или сетевые (шинные) датчики температуры.

К выходам могут быть подключены термоприводы с входом 0-10В, например:

• Привод VALTEC VT.TE3061.0.024 для управления подачей теплоносителя в радиаторы отопления или в контуры водяного теплого пола.
• Привод VALTEC VT.M106.R.024 или ESBE ARA600(639/659) - электропривод поворотный аналоговый для управления трех- и четырех-ходовыми смесительными клапанами, используется для управления подмесом теплоносителя в контура отопления объекта.

Для каждого канала управления доступны оперативные и настроечные параметры.

Схема подключения сервоприводов:

Схема подключения датчиков температуры:

Схема объединения земли блоков питания сервоприводов и модуля DM-340 (обязательно):

Варианты применения:

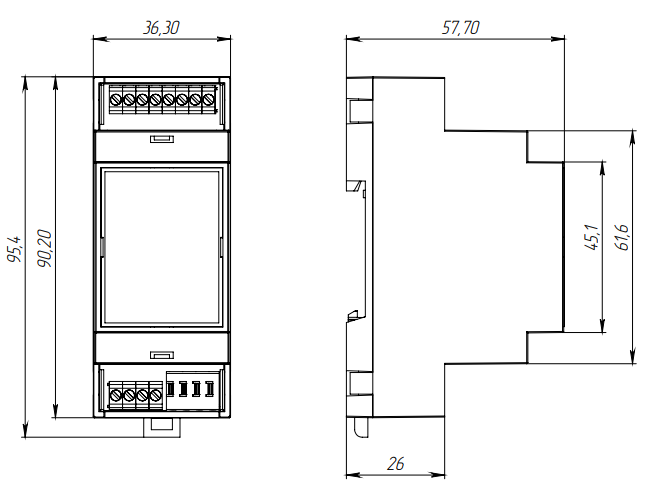

Размеры​

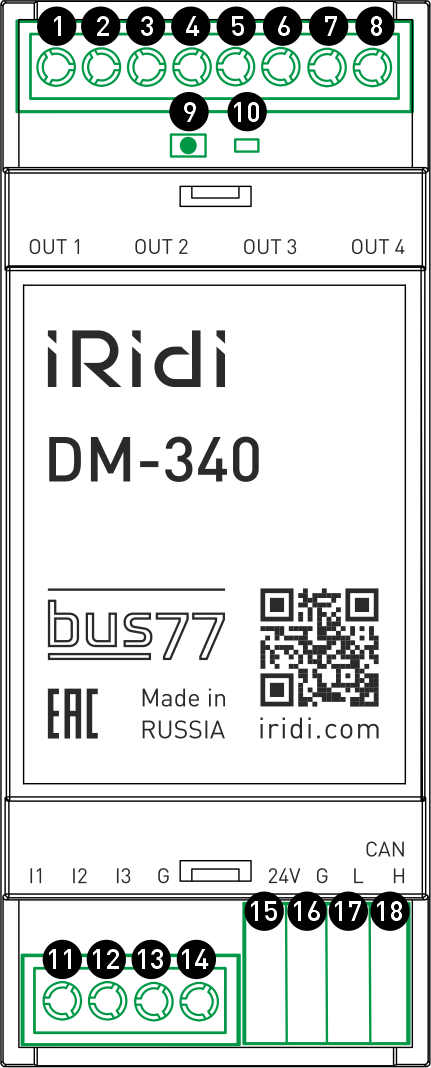

Клеммы, индикация​

Выходы управления:

• (1) Выход 1 G (-)
• (2) Выход 1 0-10В (+)
• (3) Выход 2 G (-)
• (4) Выход 2 0-10В (+)
• (5) Выход 3 G (-)
• (6) Выход 3 0-10В (+)
• (7) Выход 4 G (-)
• (8) Выход 4 0-10В (+)

Кнопки и индикация:

• (9) Системная кнопка
• (10) Системный светодиод

Входы:

• (11) Вход 1
• (12) Вход 2
• (13) Вход 3
• (14) Общий (G)

Питание и шина:

• (15) +24В
• (16) G
• (17) CAN L
• (18) CAN H

Особенности​

• компактный корпус
• есть прошивка под управление температурой и универсальная прошивка

Подключение и монтаж​

• Для подключения датчиков или выключателей следует применять провода с сечением не менее 0,22 мм².
• Для подключения исполнительных устройств следует применять гибкие провода с сечением не менее 0,5 мм², обжатые в наконечник НШВИ.
• Для подключения прибора с шина CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.

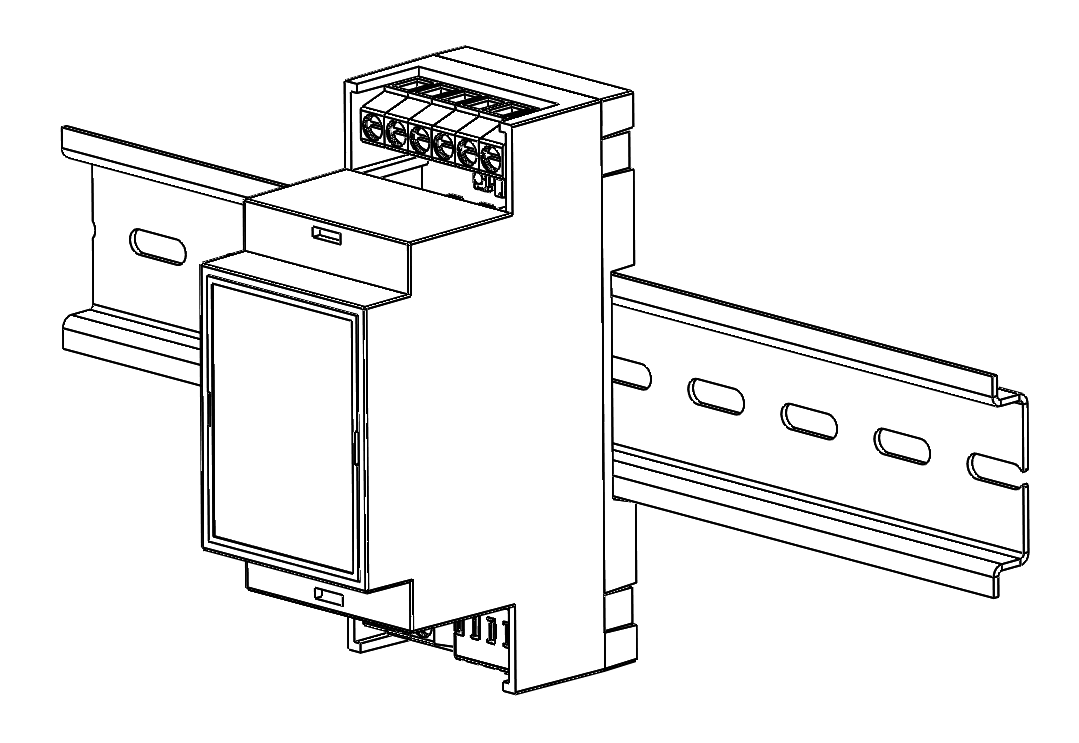

• Монтаж осуществляется на DIN рейку шириной 35мм.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 60 месяцев(5 лет) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьимом лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

Модуль аналоговых выходов…………………….……….…….1шт.

Упаковка…………………………………………………….………1шт.

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

• ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

• ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.
