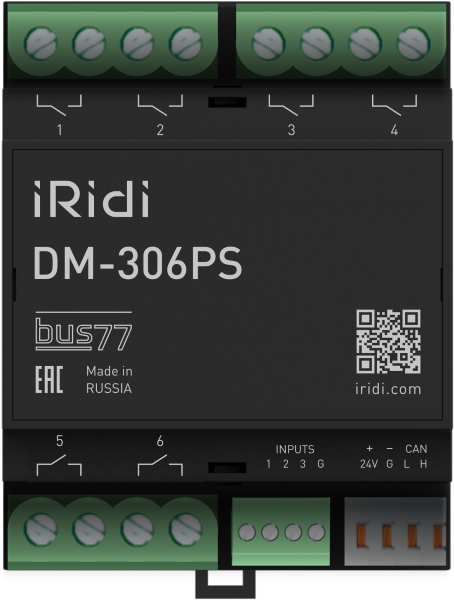

Описание устройства​

Предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©.

Модуль содержит 6 мощных реле, идеально подходящих для управления емкостной нагрузкой: светодиодными и компактными люминесцентными лампами, импульсными блоками питания. Перегрев контактов реле высокими пусковыми токами емкостной нагрузки исключается за счет реализации технологии ZeroCross — мощный симистор включается точно в момент перехода "через ноль" и работает в течение первого полупериода коммутации, за счет чего снимает ударную нагрузку с электромеханического реле и увеличивает срок эксплуатации светодиодных ламп, исключая большие скачки тока. К трем входам модуля можно подключить выключатели типа "сухой контакт".

Для коммутации резистивной нагрузки малой и средней мощности (электротермических сервоприводов, моторов штор, ламп накаливания, электрических шаровых кранов и др.) выбирайте модуль DM-306P.

В качестве универсального модуля, подходящего для коммутации резистивной и емкостной нагрузки средней и большой мощности, выбирайте модуль с мощными электромеханическими реле DM-306PC (не реализует технологию ZeroCross, но способен коммутировать высокие пусковые токи).

Преимущества:

• 6 мощных реле с технологией ZeroCross;
• 3 входа для выключателей.

Реестр российской продукции​

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

Применение​

Имеет прошивки для управления:

• группами освещения (светодиодными и люминесцентными, имеющими емкостной характер нагрузки); слаботочной нагрузкой в пределах номинала;
• водяными контурами отопления через электротермические сервоприводы. Используется в связке с шинными модулями ввода, т.к. не имеет входов для датчиков температуры;
• моторами штор малой и средней мощности (импульсное или фазное управление).

Рекомендован для: управления светодиодными и люминесцентными лампами, импульсными блоками питания.
Не рекомендован для: управления мощными резистивными нагрузками (контурами теплого пола, электрическими нагревателями).

Технические характеристики​

Общие параметры​

Релейные выходы​

Различия в характеристиках релейных выходов модулей DM-306xx:

Входы​

Прошивки и схемы подключения​

1. Прошивка 6 реле + 3 сухих контакта​

Для каждого канала реле поддерживает:

• коммутацию постоянного и переменного тока. При коммутации нагрузки постоянного тока обязательно выберите соответствующий тип нагрузки (DC) при настройке для сохранения работоспособности устройства
• сетевое управление каналами: вкл, выкл, переключить
• инверсию выходов.
• автовыключение после заданного времени.
• восстановление состояния после возобновления питания.
• сценарии (до 8 на устройство)

Для сухих контактов поддерживает:

• выключатель (короткое, длинное, двойное нажатие)
• мастер-выключатель (слежение за состоянием света)
• сценарный выключатель (управление сценариями)

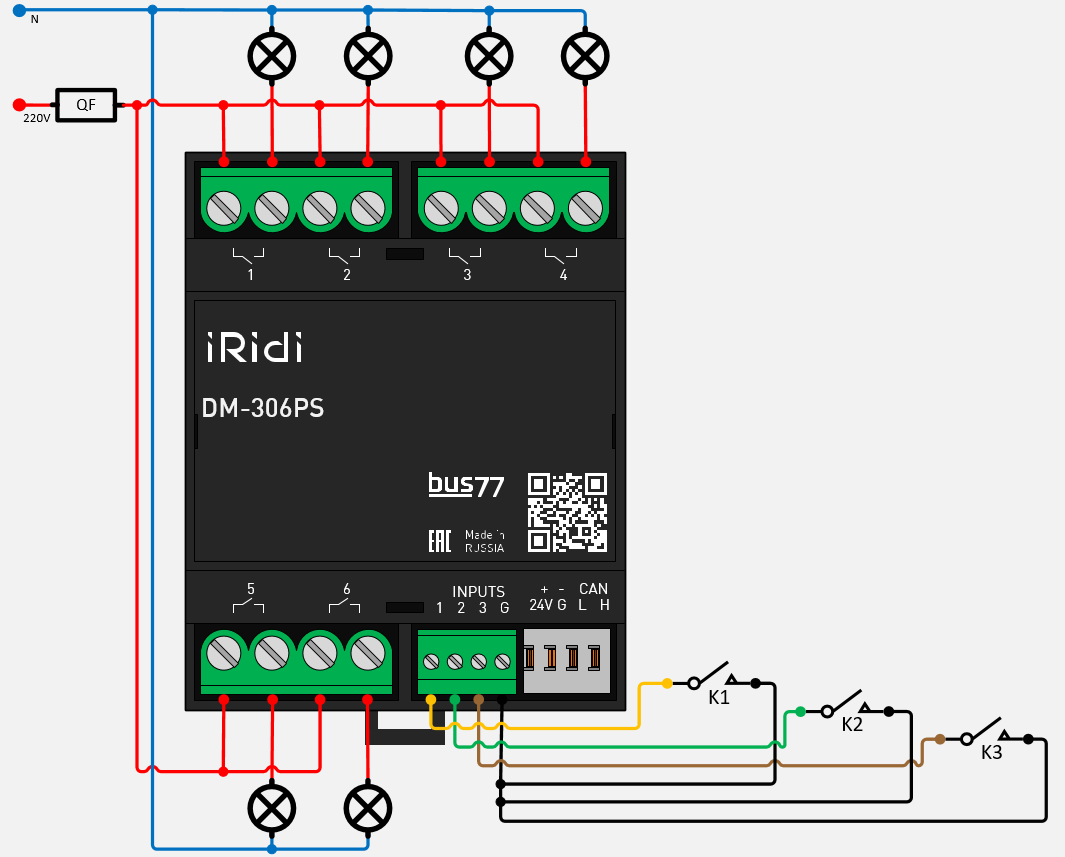

Схема подключения:

Варианты применения:

2. Прошивка 6 термостатов + 3 сухих контакта​

Примечание: Также возможно использовать DM-1206 с аналогичным профилем прошивки, к которому возможно подключить датчики температуры. Если необходимо организовать управление на щитовом оборудовании без полевых модулей и датчиков рекомендуем использовать DM-1206 или DM-1400 в связке с DM-306. Содержит 6 программных термостатов. Температуру воздуха /среды получает с сетевых датчиков bus77. В текущей реализации используется алгоритм 2-х позиционного регулирования с гистерезисом. Поддерживает комфортную температуру в комнате, в зависимости от выбранного режима или времени. Управляет радиаторами отопления/контурами ТП по датчику температуры комнаты. При управлением эл.теплым полом управляет подачей питания непосредственно на эл.нагрев.кабель/пленку. без промежуточных контакторов. При управлением водяным теплым полом или контуром радиаторов управляет подачей питания на термопривод, установленный на радиаторе или на распределительном коллекторе.

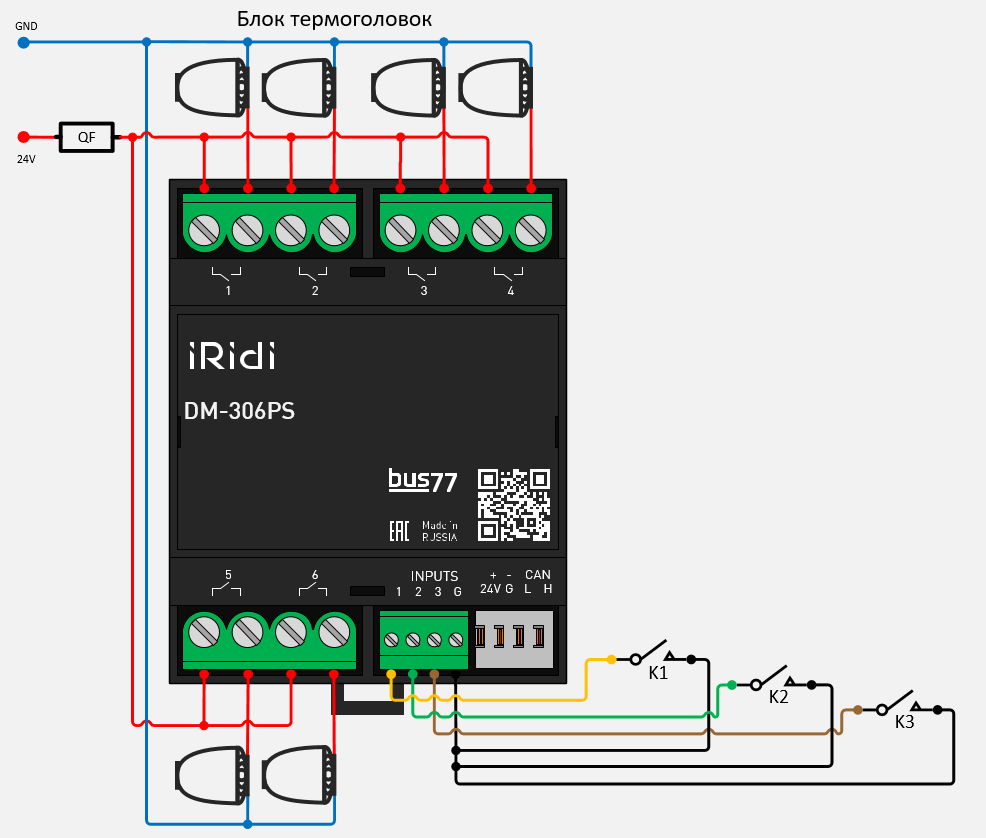

Схема подключения:

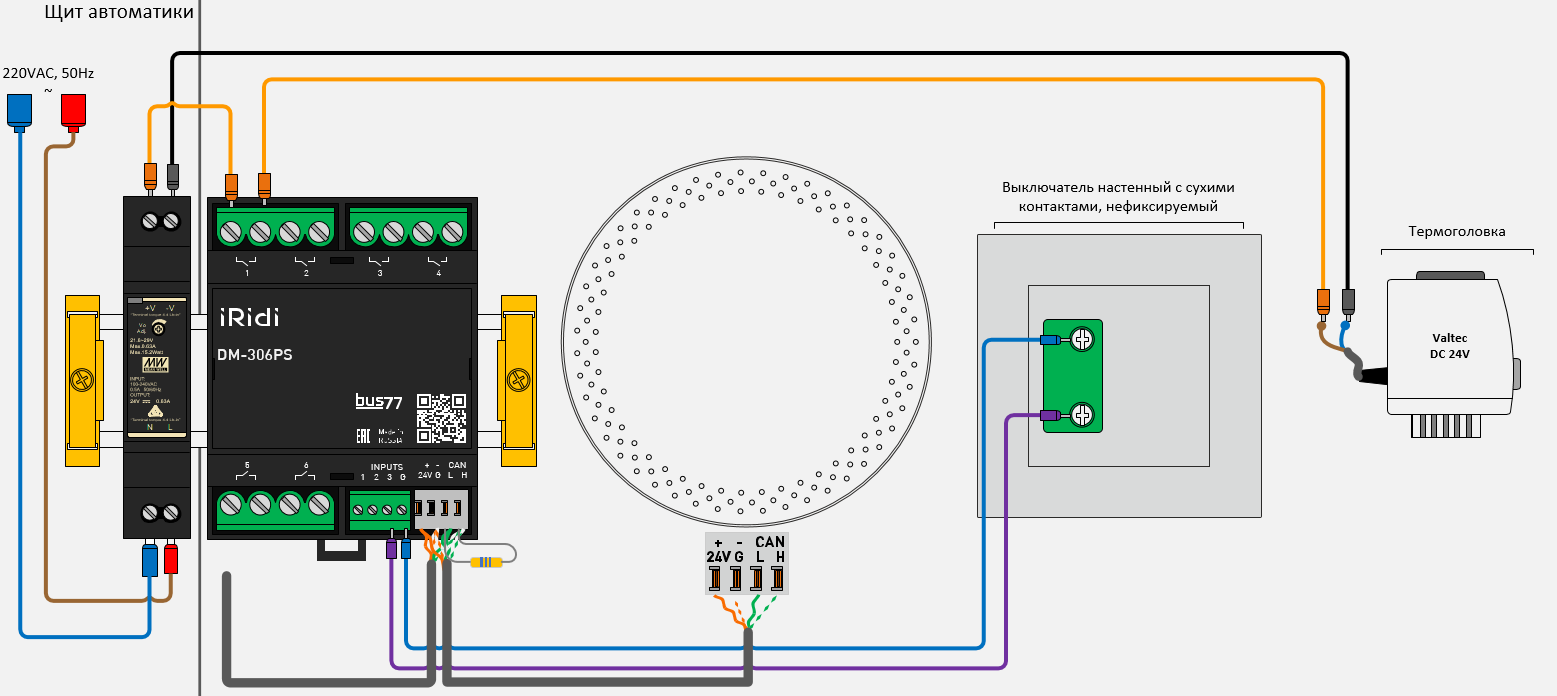

Варианты применения:

3. Прошивка 3 шторы + 3 сухих контакта​

Реализует фазное управление тремя моторами штор. Открытие и закрытие регулируется временем подачи питания. В текущей реализации используется алгоритм фазного управления: подача питания осуществляется подачей питания на мотор шторы в одном из двух направлений. Таким образом, для управления одной шторой, задействуется 2 реле модуля. Одновременное замыкание обоих реле предотвращается на программном уровне во избежание неисправности мотора шторы.

Открытие, закрытие и остановка штор возможны по команде с сетевой кнопки или голосовой команде. Контроллер штор хранит последнее положение шторы. В случае неопределенного положения шторы, подача питания на мотор осуществляется на всё время цикла открытия/закрытия.

Поддерживает настройку времени открытия и закрытия, времени доводки шторы, минимальной паузы между открытием и закрытием.

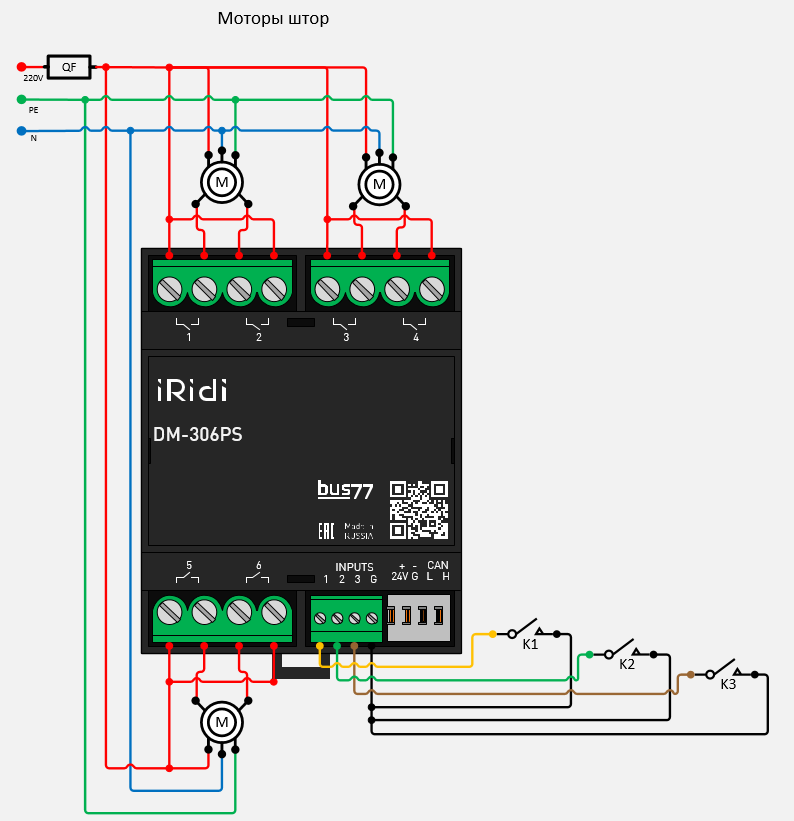

Фазное управление моторами штор:

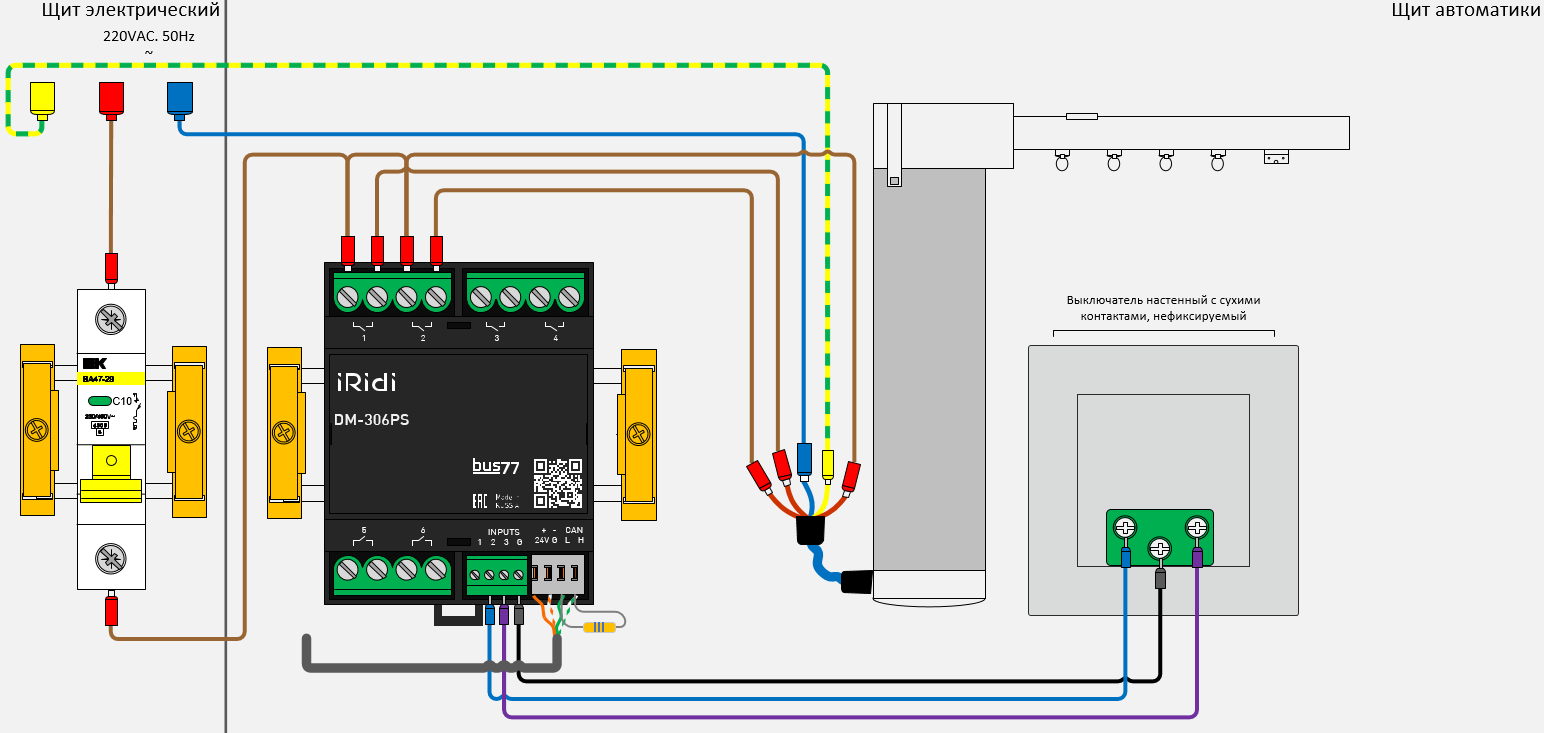

Варианты применения:

Управление шторами по типу сухой контакт:

Управление по принципу СХ требует установки прошивки "6 Реле + 3 Кнопки" на устройство и настройку управления с помощью обычных кнопок. У реле должно быть настроено авто-отключение через 1 секунду после включения (см. Настройки Реле).

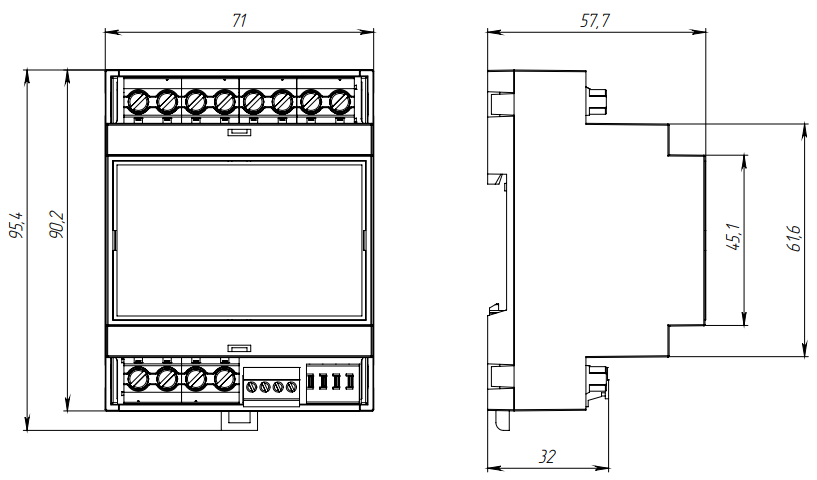

Размеры​

Клеммы, индикация​

Выходы реле:

• (1) (2) 1 - Реле 1
• (3)(4) 2 - Реле 2
• (5)(6) 3 - Реле 3
• (7)(8) 4 - Реле 4
• (9)(10) 5 - Реле 5
• (11)(12) 6 - Реле 6

Входы сухой контакт:

• (13) 1 - Вход 1
• (14) 2 - Вход 2
• (15) 3 - Вход 3
• (16) G - Общий

Шина и питание:

• (17) +24V - Плюс питания шины
• (18) G - Минус питания шины
• (19) L - CAN L
• (20) H - CAN H

Кнопки и индикация:

• (21) - Системная кнопка
• (22) - Системный светодиод

Особенности​

• Для исключения приваривания контактов при коммутации емкостной нагрузки (светодиодных ламп 220В или импульсных блоков питания), для каждого канала используется симистор.
• Симистор канала реле выходит из строя при коротком замыкании (КЗ) при включении цепи нагрузки, проверяйте линию перед подключением нагрузки. В случае КЗ, нагрузка останется постоянно замкнутой через цепь поврежденного симистора, что может привести к перегреву устройства. Немедленно отключите нагрузку от устройства в случае КЗ.
• Для работы с нагрузкой постоянного тока выставьте соответствующий параметр в настроечном ПО во избежание неисправности устройства. Не применяйте устройство для коммутации нагрузки, не соответствующей настроенному типу во избежание “залипания” симисторов.
• Логика работы релейных выходов устройства определяется установленной прошивкой,
• Все входы и реле – сетевые (видны другим устройствам).
• Подключение нагрузки, превышающей номинальный ток или напряжение реле, в т.ч. краткосрочно, не допускается.

Подключение и монтаж​

• Для подключения датчиков следует применять провода с сечением не менее 0,22 мм².
• Для подключения реле следует применять гибкие провода с сечением не менее 0,5 мм², обжатые в наконечник НШВИ.
• Для подключения прибора с шина CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.

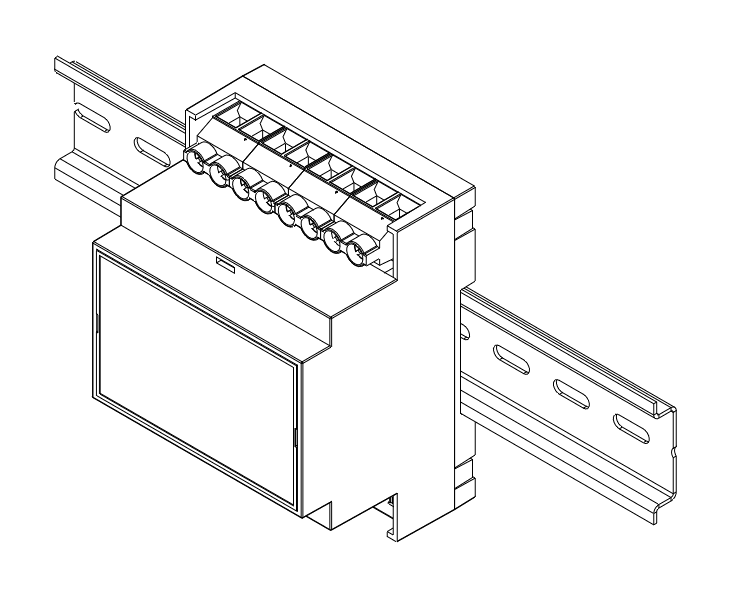

• Монтаж осуществляется на DIN рейку шириной 35мм.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 60 месяцев (5 лет) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьимом лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

Модуль ввода/вывода DM-306PS…………1шт.
Упаковка……….........…………..……………1шт.

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

• ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

• ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.

Лицензионные соглашения​

Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается.

По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1)
