Описание модуля​

Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©.

Модуль содержит 6 мощных реле, подходящих для коммутации резистивной нагрузки (теплые полы, вентиляторы, розетки, лампы накаливания, галогенные лампы, сервоприводы, моторы штор и др.). К 3 входам модуля можно подключать выключатели типа сухой контакт.

Для коммутации емкостной нагрузки (светодиодных ламп, импульсных блоков питания) выбирайте модуль DM-306PS.

Реестр российской продукции​

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

Применение​

Предназначен для управления:

• группами освещения - лампами накаливания и галогенными лампами, не светодиодными. Пусковой ток реле равен номинальному;
• розеточными и прочим высоконагруженными группами (240 В 16 А ~ 3800 Вт), без применения промежуточных реле и пускателей;
• шторами, жалюзи, электромоторами;
• электрическими и водяными контурами отопления в связке с шинными модулями с соответствующей прошивкой (FM-400-1W, FM-401P, DM-1400/DM-1600,FS-V-T-CO2/FS-V-TH-CO2-VOC);

Технические характеристики​

Общие параметры​

Релейные выходы​

Различия в характеристиках релейных выходов модулей DM-306xx:

Входы​

Прошивки и схемы подключения​

Профиль 1. 6 реле + 3 сухих контакта​

Для каждого канала реле поддерживает:

• коммутацию постоянного и переменного тока (выбирается при настройке).
• сетевое управление каналами: вкл, выкл, переключить
• инверсию выходов.
• автовыключение после заданного времени.
• восстановление состояния после возобновления питания.
• сценарии (до 8 на устройство)

Для сухих контактов поддерживает:

• выключатель (короткое, длинное, двойное нажатие)
• мастер-выключатель (слежение за состоянием света)
• сценарный выключатель (управление сценариями)

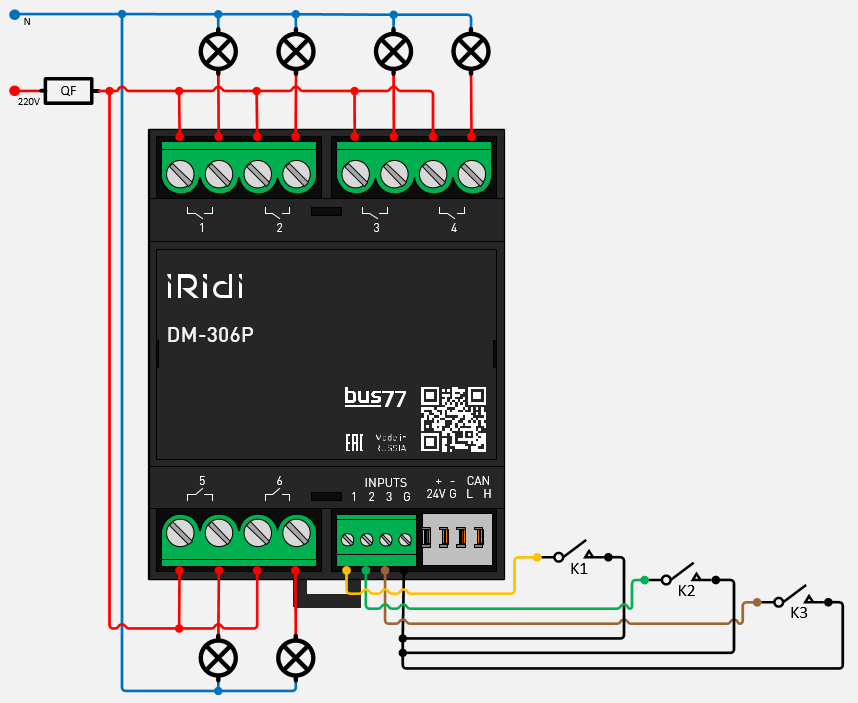

Схема подключения:

Варианты применения:

Профиль 2. 6 термостатов + 3 сухих контакта​

Примечание: Также возможно использовать DM-1206 с аналогичным профилем прошивки, к которому возможно подключить датчики температуры. Если необходимо организовать управление на щитовом оборудовании без полевых модулей и датчиков рекомендуем использовать DM-1206 или DM-1400 в связке с DM-306. Содержит 6 программных термостатов. Температуру воздуха получает с сетевых датчиков. В текущей реализации используется алгоритм 2-х позиционного регулирования с гистерезисом.

Поддерживает комфортную температуру в комнате, в зависимости от выбранного режима или времени. Управляет радиаторами отопления по датчику температуры комнаты.

Работает в одном из 3х режимов:

• Ручной - в этом режиме система держит установленную пользователем температуру, поддерживаются подрежимы Комфорт(23), ЭКО(21) , Сон(19) или любая заданная пользователем температура. Целевая температура подрежимов может быть изменена пользователем.
• Держать до - в этом режиме система на указанное время меняет подрежим температуры (Комфорт, Эко, Сон), по истечению времени система переходит в предыдущий подрежим.
• Безопасный - в этом режиме выставляется минимально допустимая температура помещения (например 10С), используется обычно при долговременном отсутствии (отпуск). Режим активируется при выключении термостата.

Также есть 2 системных режима:

• Сервисный - в этот режим можно перевести систему из приложения, он нужен для обслуживания элементов системы. В этом режиме не работает логика управления термостатом, можно управлять положением термоклапана вручную. Также можно следить за показаниями датчика температуры.
• Аварийный - в этот режим термостат перейдет автоматически, если перестанут поступать актуальные и адекватные данные от датчика температуры комнаты (датчик уйдет в обрыв, в КЗ, начнет выдавать сильно завышенные или заниженные показания). При переходе в этот режим, в зависимости от заданных настроек, термостат откроет или закроет термоклапан.

В зависимости от выбранного режима, оборудование поддерживает необходимую температуру и логику работы. Если какой то из датчиков температуры вышел из строя - система предупредит, что надо вызвать техника и перейдет в режим управления без внешнего датчика температуры. Так же система обеспечивает защиту от закисления термостатических клапанов (периодическое открывание-закрывание).

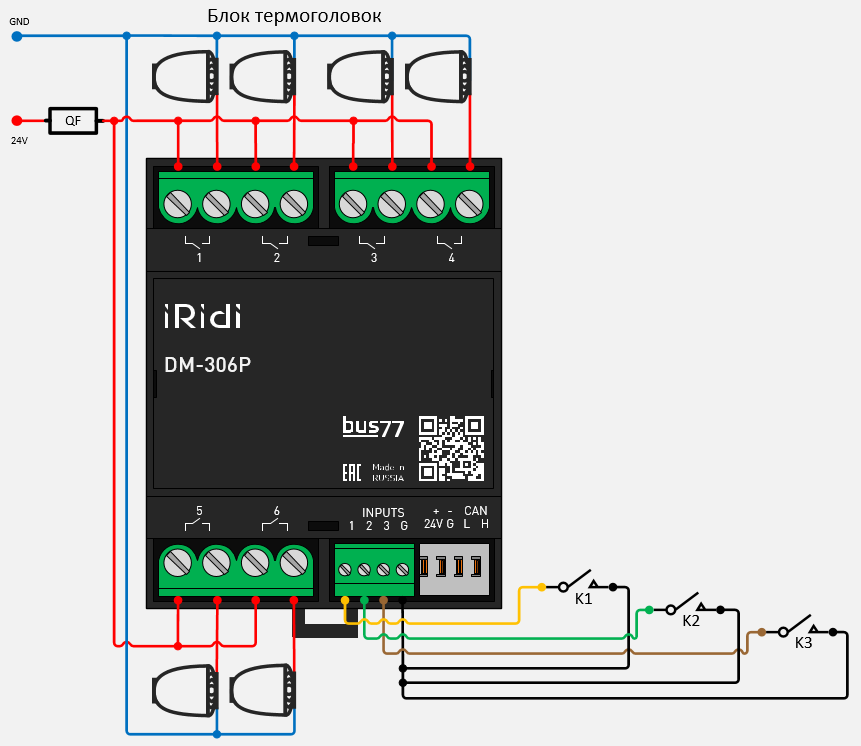

Схема подключения:

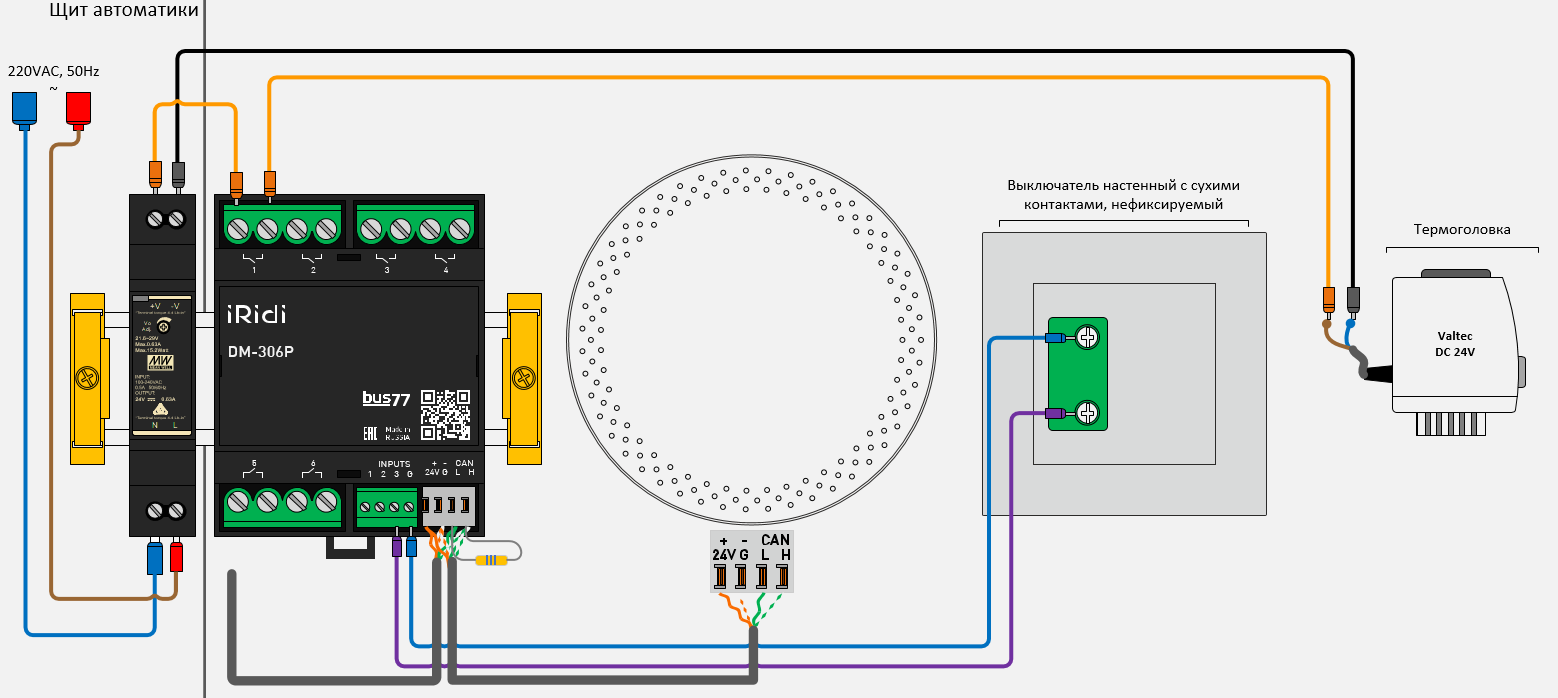

Варианты применения:

Профиль 3. 3 шторы + 3 сухих контакта​

Реализует фазное управление тремя моторами штор. Открытие и закрытие регулируется временем подачи питания. В текущей реализации используется алгоритм фазного управления: подача питания осуществляется подачей питания на мотор шторы в одном из двух направлений. Таким образом, для управления одной шторой, задействуется 2 реле модуля. Одновременное замыкание обоих реле предотвращается на программном уровне во избежание неисправности мотора шторы.

Открытие, закрытие и остановка штор возможны по команде с сетевой кнопки или голосовой команде. Контроллер штор хранит последнее положение шторы. В случае неопределенного положения шторы, подача питания на мотор осуществляется на всё время цикла открытия/закрытия.

Поддерживает настройку времени открытия и закрытия, времени доводки шторы, минимальной паузы между открытием и закрытием.

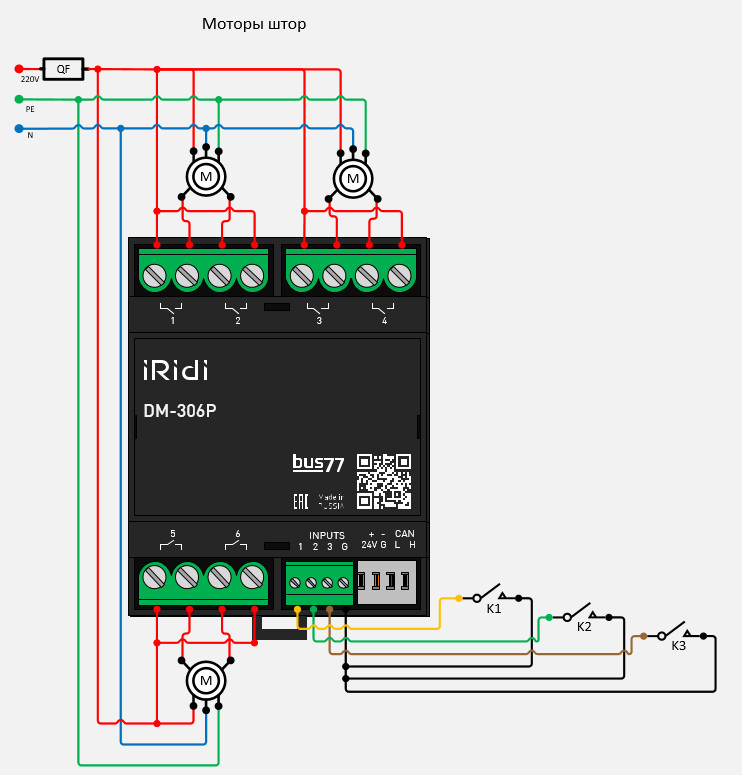

Фазное управление моторами штор:

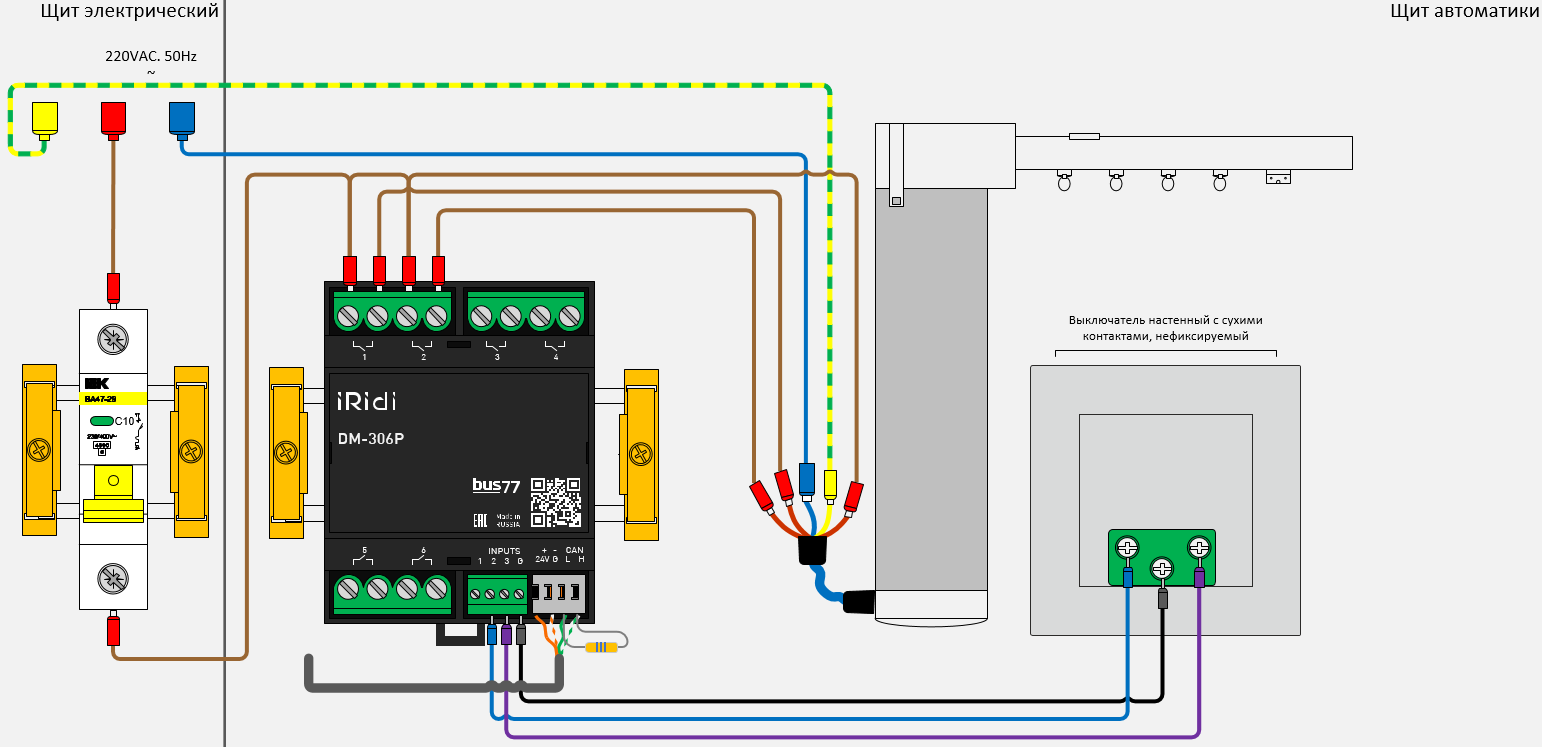

Варианты применения:

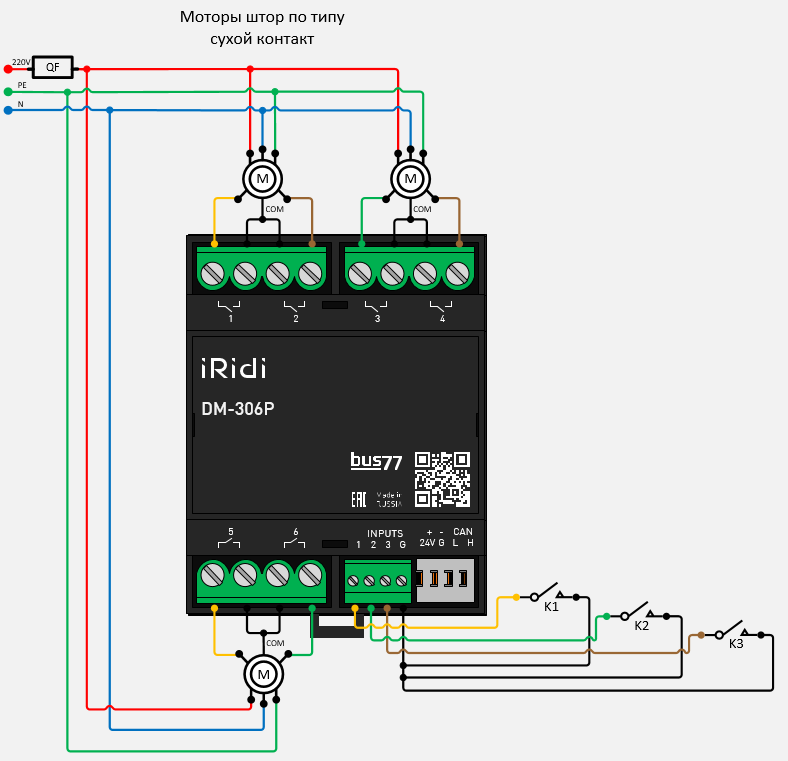

Управление шторами по типу сухой контакт:

Управление по принципу СХ требует установки прошивки "6 Реле + 3 Кнопки" на устройство и настройку управления с помощью обычных кнопок. У реле должно быть настроено авто-отключение через 1 секунду после включения (см. Настройки Реле).

Размеры​

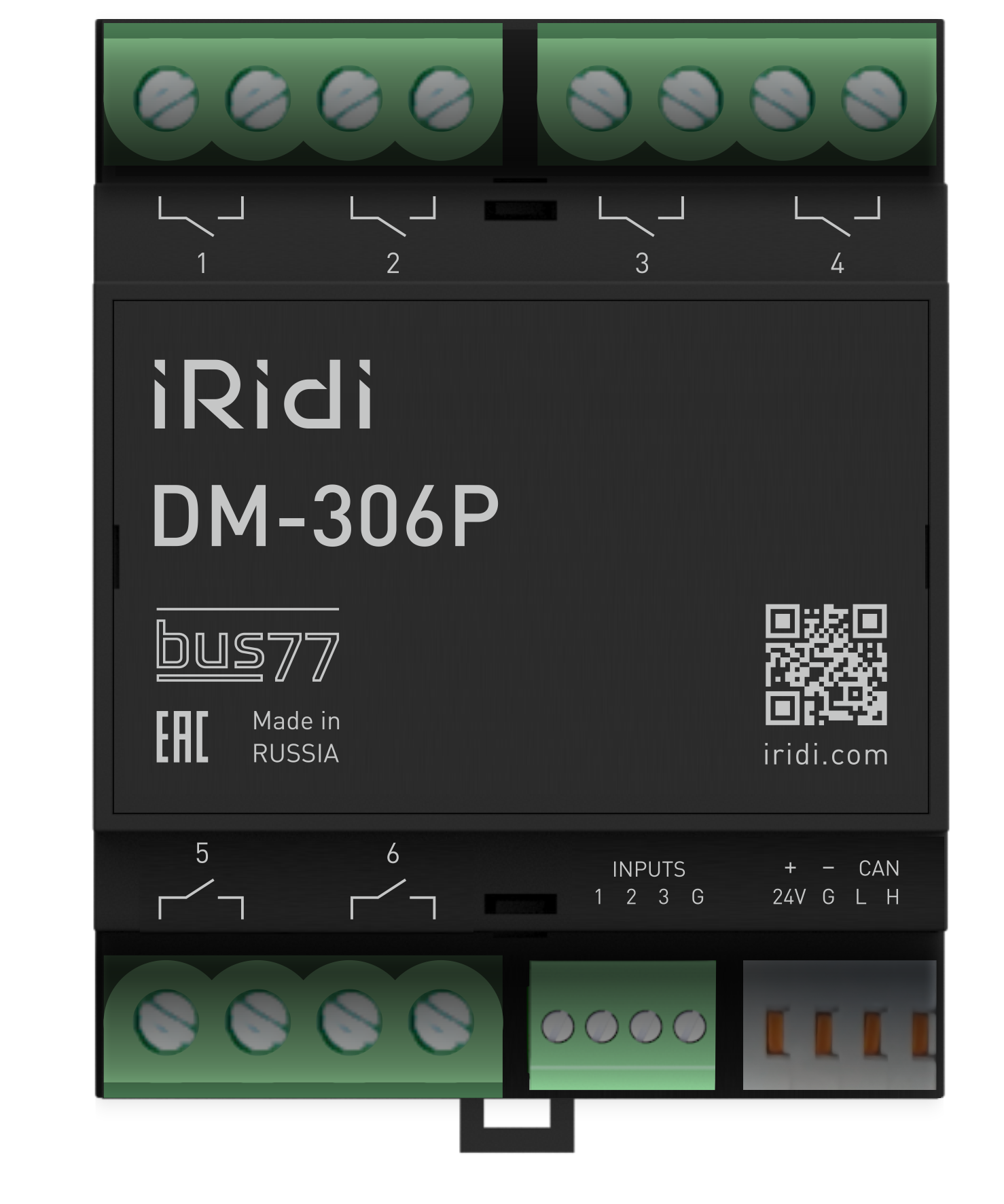

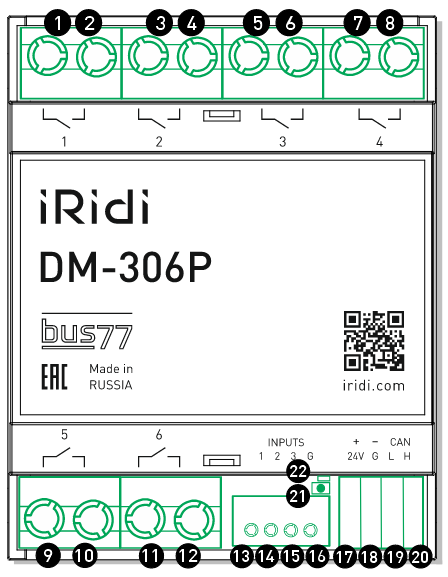

Клеммы, индикация​

Реле:

• (1) (2) 1 - Реле 1
• (3) (4) 2 - Реле 2
• (5) (6) 3 - Реле 3
• (7) (8) 4 - Реле 4
• (9) (10) 5 - Реле 5
• (11) (12) 6 - Реле 6

Входы сухой контакт:

• (13) 1 - Вход 1
• (14) 2 - Вход 2
• (15) 3 - Вход 3
• (16) G - Общий

Шина и питание:

• (17) +24V - Плюс питания шины
• (18) G - Минус питания шины
• (19) L - CAN L
• (20) H - CAN H

Кнопки и индикация:

• (21) - Системная кнопка
• (22) - Системный светодиод

Особенности​

• Не подходит для коммутации емкостной нагрузки (пусковые токи не должны превышать номинальный)
• Функционал устройства определяется прошивкой.
• Все входы и реле – сетевые (видны другим устройствам).
• Подключение нагрузки, превышающей номинальный ток или напряжение реле, в т.ч. краткосрочно, не допускается.

Подключение и монтаж​

• Для подключения датчиков следует применять провода с сечением не менее 0,22 мм².
• Для подключения реле следует применять гибкие провода с сечением не менее 0,5 мм², обжатые в наконечник НШВИ.
• Для подключения прибора к шине CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.
• Монтаж осуществляется на DIN рейку шириной 35мм.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 до +40С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет

Гарантия изготовителя​

Гарантийный срок эксплуатации - 60 месяцев(5 лет) со дня продажи.

При отсутствии отметки о продаже – с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьимом лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

Модуль ввода/вывода DM-306P ……………………………………..…………1шт. Упаковка………………………………………………………..……………..……………1шт.

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

• ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

• ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.

Список изменений в прошивках​

Профиль 1: Реле (6), Кнопка (3)​

Профиль 2: Термостат (6), Кнопка (3)​

Профиль 3: Шторы (3), Кнопка (3)​
