Hardware ⇒ DM-1400

документация обновлена 01.01.2024

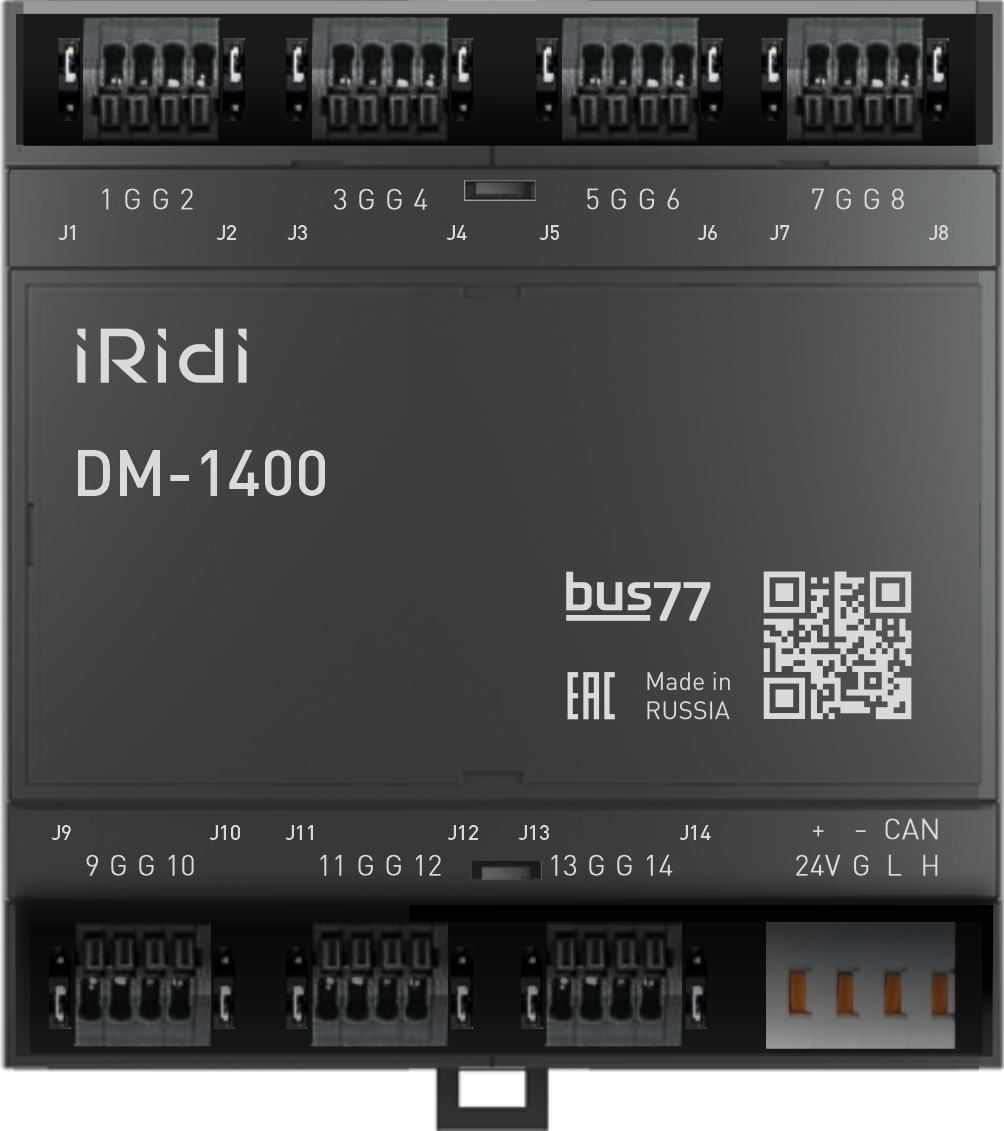

Описание модуля​

Модуль позволяет собирать данные с различных датчиков и устройств, для чего имеет 14 входов, предназначенных для подключения сухих контактов и датчиков (сопротивление, ток, напряжение). Тип входа выбирается перемычкой.

Преимущества:

• 14 входов для измерения сопротивления, тока, напряжения;
• тип входа выбирается перемычкой.

Варианты прошивок:

• v.1 - прошивка принимает данные с подключенных датчиков и устройств и передает по шине для использования в алгоритмах контроля и управления.

Применение​

Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©.

• Для контроля датчиков протечки (обычных датчиков с выходом типа открытый коллектор [NO и NC тип]).
• Для сбора информации от выключателей, переключателей ( реле, сухие контакты в том числе фиксируемые кнопки)
• Для получения сигналов со устройств ОПС (герконы, датчики движения, через сухие контакты)
• Для получения данных с датчиков с токовым выходом 0-50мА
• Для получения данных с датчиков с выходом 0-10В
• Для измерения сопротивления 0-100 кОм

Технические характеристики​

Типы входов​

Прошивки и схемы подключения​

Прошивка 14 универсальных входов​

Назначение прошивки:

К устройству подключаются аналоговые датчики с различным типом выхода. Данные аналоговых датчиков передаются в шину Bus77 в исходном или модифицированном значении(модификация через коэффициенты). Также к устройству могут быть подключены выключатели. Настройка типа входа осуществляется из настроечного ПО. Обязательно перед сменой конфигурации проверьте расположение перемычки.

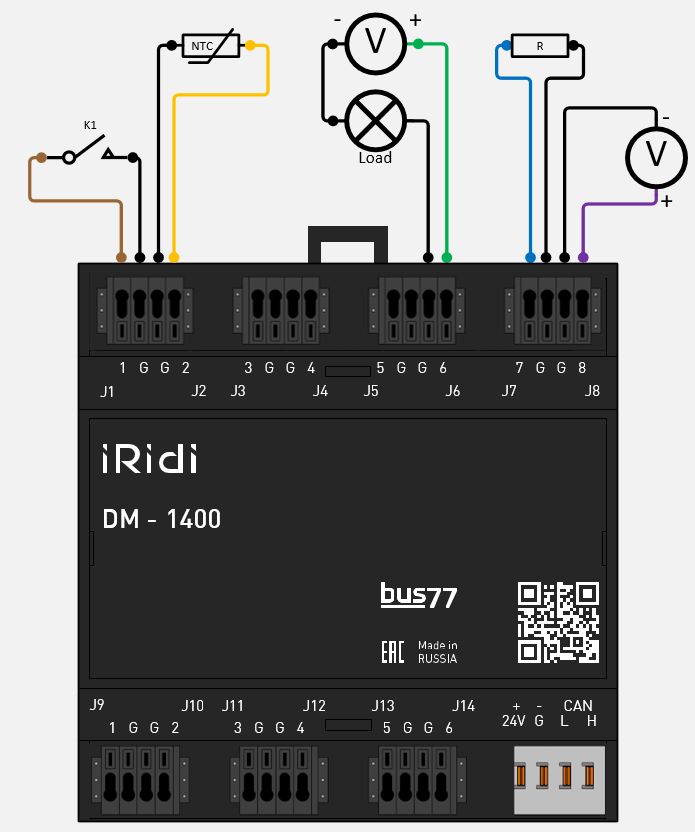

Схема подключения

Схемы подключения сенсоров и устройств​

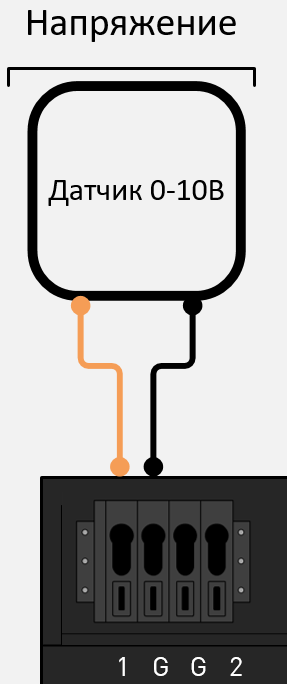

Схема подключения датчиков с входом типа Напряжение

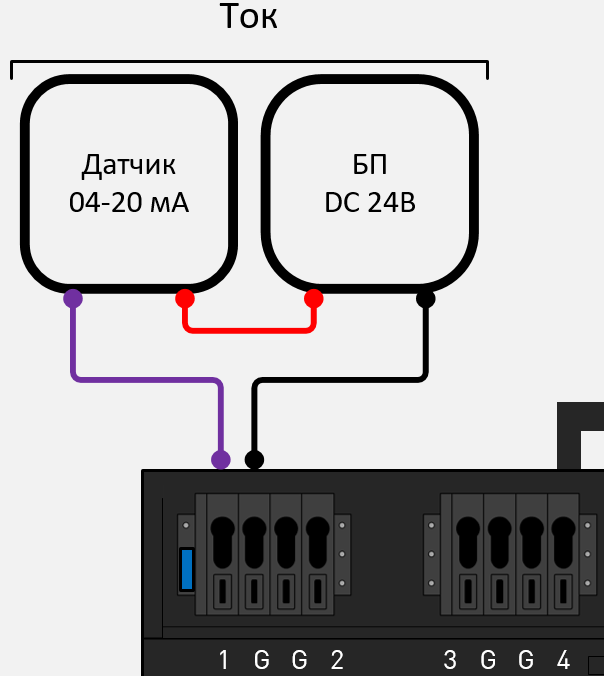

Схема подключения датчиков с входом типа Ток

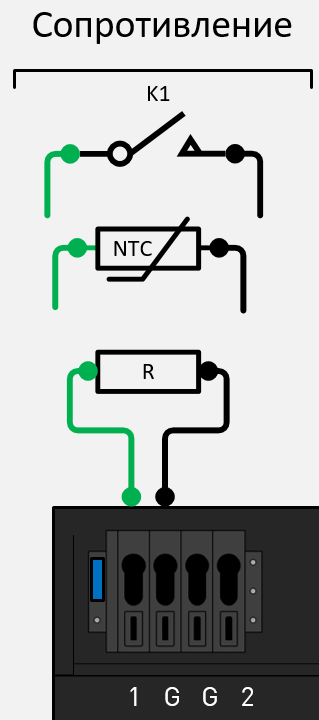

Схема подключения датчиков с входом типа Сопротивление

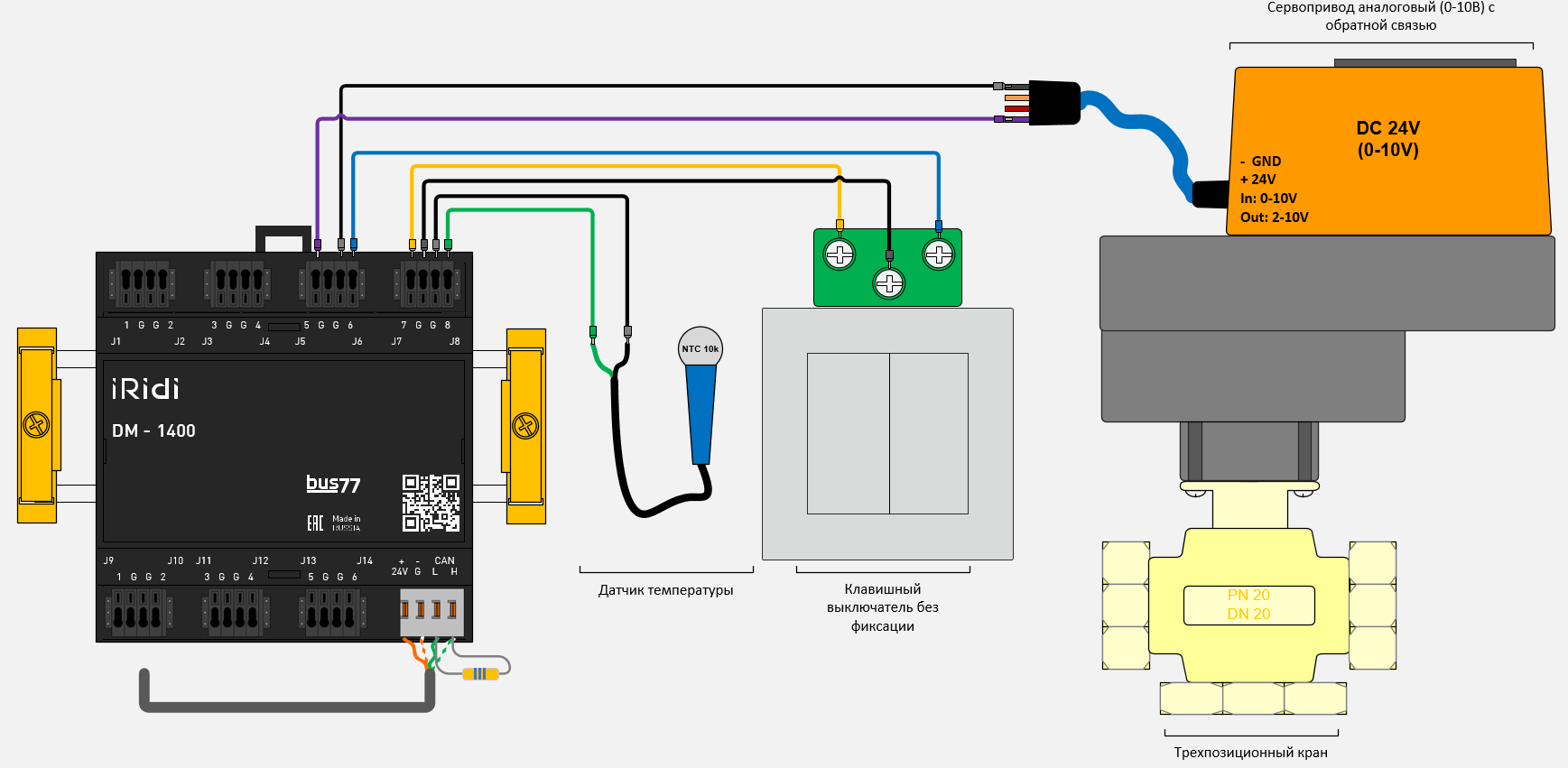

Варианты применения:

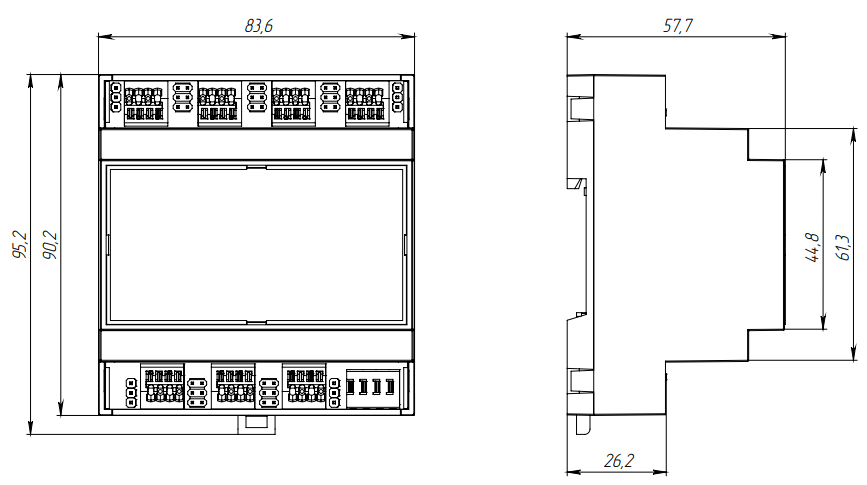

Размеры​

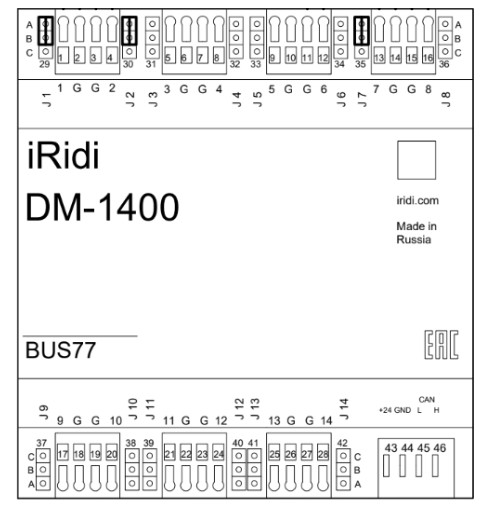

Клеммы, индикация​

Входы:

• In1 - Вход 1

• GND

• GND

• In2 - Вход 2

• In1 - Вход 3

• GND

• GND

• In2 - Вход 4

• In1 - Вход 5

• GND

• GND

• In2 - Вход 6

• In1 - Вход 7

• GND

• GND

• In2 - Вход 8

• In1 - Вход 9

• GND

• GND

• In2 - Вход 10

• In1 - Вход 11

• GND

• GND

• In2 - Вход 12

• In1 - Вход 13

• GND

• GND

• In2 - Вход 14

Шина и питание:

• +24В
• GND
• CAN L
• CAN H

Перемычки:

• Тип для входа 1
• Тип для входа 2
• Тип для входа 3
• Тип для входа 4
• Тип для входа 5
• Тип для входа 6
• Тип для входа 7
• Тип для входа 8
• Тип для входа 9
• Тип для входа 10
• Тип для входа 11
• Тип для входа 12
• Тип для входа 13
• Тип для входа 14

Перемычки 29-36 (верхний ряд для входов 1-8)

Перемычки 37-42 (нижний ряд для входов 9-14)

Особенности​

• Вход может быть на различные типы сигналов, при изменении типа входа устройство необходимо перезагрузить для применения настроек.
• Аналоговые сигналы могут быть откалиброваны через коэффициенты. (изменение диапазона)
• При смене типа входа нужно учитывать положение перемычки, возможны последствия.

Подключение и монтаж​

• Для подключения датчиков следует применять провода с сечением не менее 0,22 мм².
• Для подключения прибора с шина CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.

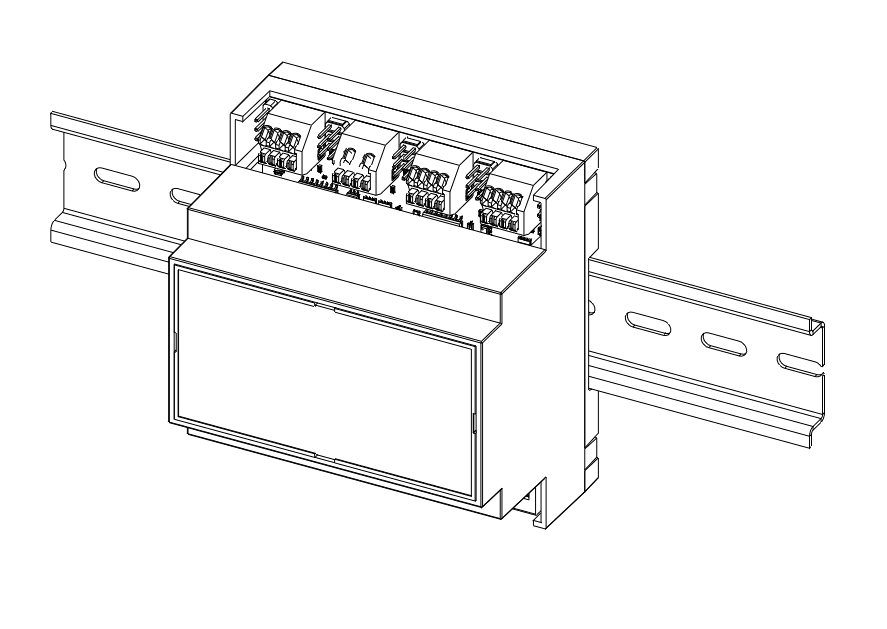

• Монтаж осуществляется на DIN рейку шириной 35мм.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 60 месяцев(5 лет) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьимом лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

Модуль ввода/вывода DM-1400…………………………………………..……..………1шт.

Упаковка………………………………………………………..……………………………………1шт.

Возможные неисправности​

На ранних ревизиях изделия могут наблюдаться скачки показаний температуры при работе с терморезистором (ntc10K). Для устранения данной проблемы необходимо установить выводной керамический многослойный конденсатор номиналом 0,1-1 мкФ (например TS170R1H474MSBFB0R) в входы In и GND параллельно терморезистору.

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.

Список изменений в прошивках​

Профиль 1: Модуль входов (14)​
