Hardware ⇒ DM-1206FCC

документация обновлена 01.01.2024

Описание модуля​

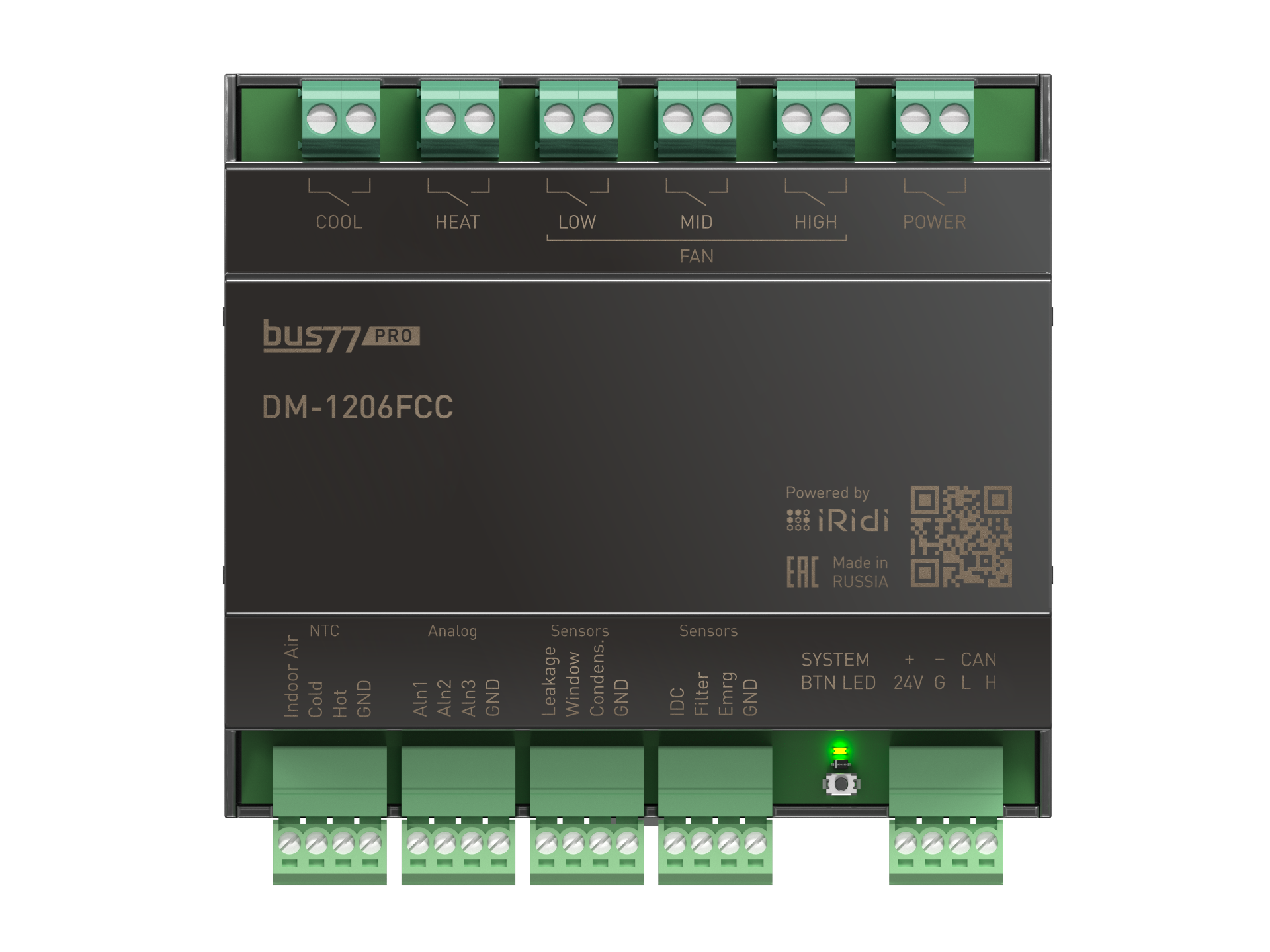

Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©. Модуль содержит 6 электромагнитных реле с повышенной коммутационной способностью, 6 аналоговых входов, 6 цифровых входов. Предназначен для управления блоками фанкойлов с внешним релейным (контактным) управлением.

Характеристики устройства​

Общие характеристики:

Характеристики релейных выходов:

Характеристики аналоговых/релейных входов:

Описание подключений​

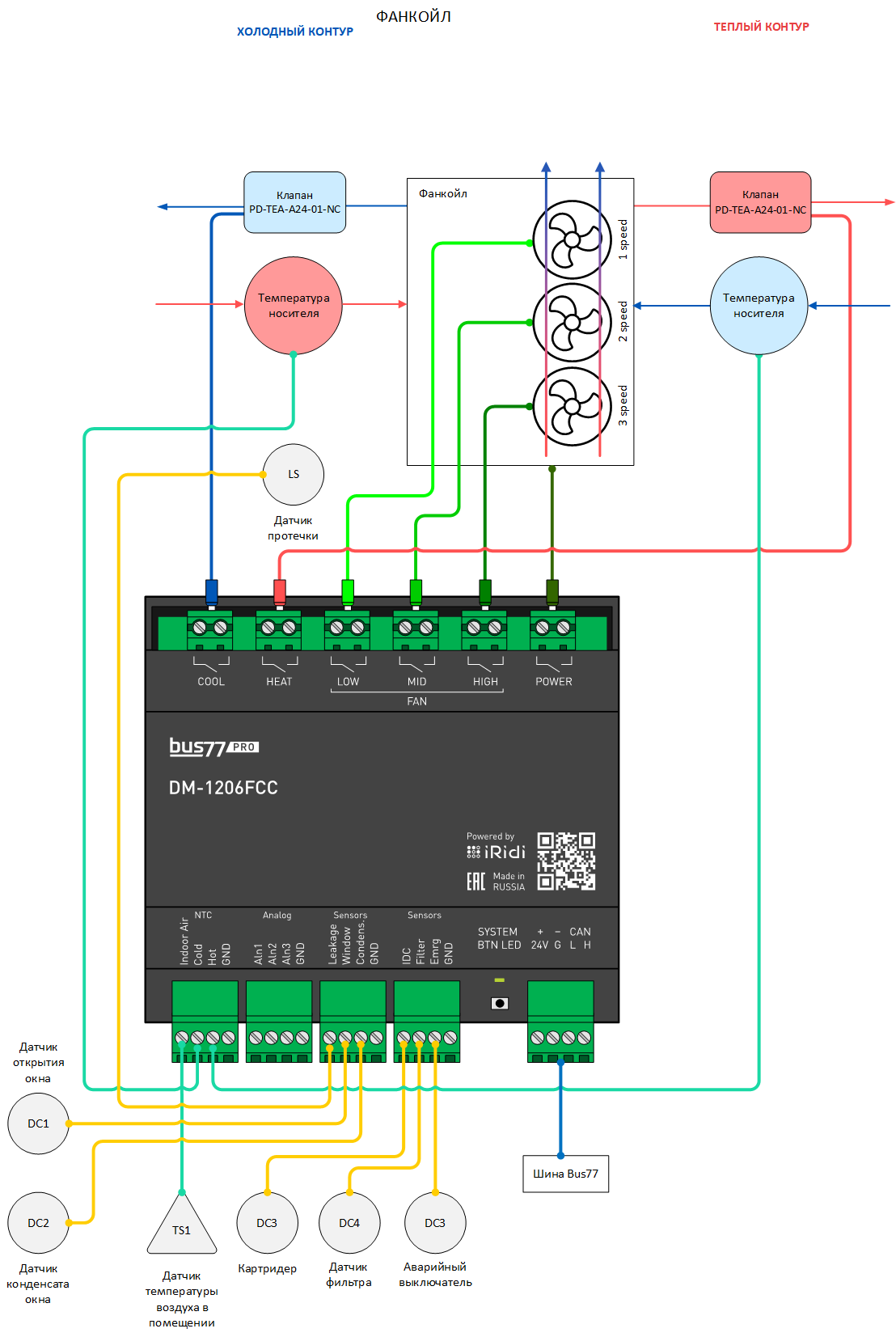

Принципиальная схема подключения

Для управления нагревом и охлаждением рекомендуется использовать приводы клапанов PD-TEA-A24-01. В случае обесточивания системы приводы в исполнении NC сами перейдут в закрытое состояние. Поддерживаемые датчики температуры:

• подключаемые к клеммам NTC - FS-T-IND и PD-T-03-OUT
• сетевые - любое устройство iRidi с датчиком температуры, например FM-400-1W или DM-1400 Рекомендуется использование датчиков протечки iRidi типа FS-WT-OC-OTF или FS-WT-OC-BIF или сторонних производителей, работающих по типу “Открытый коллектор”. Все остальные датчики работают по принципу сухого контакта с возможностью выбора типа ,как Нормально-замкнутый или нормально-разомкнутый.

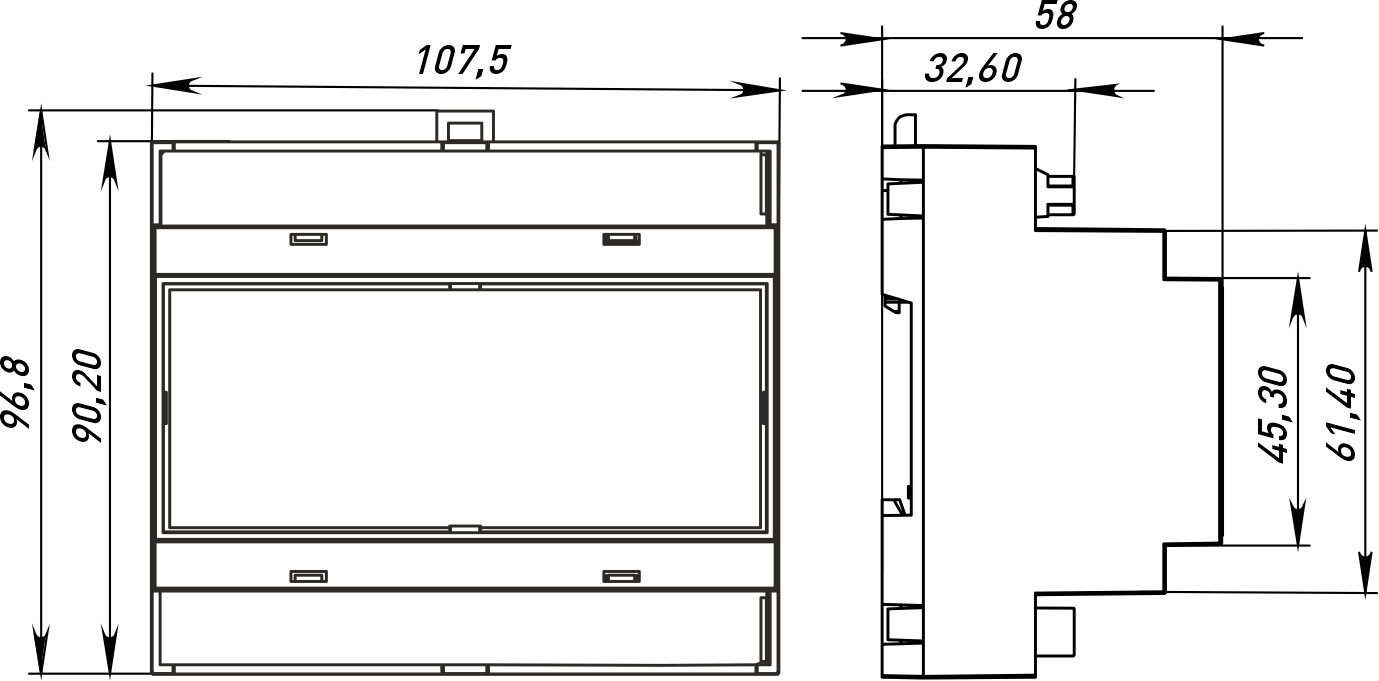

Габариты​

Устройство занимает 6 мест (DIN) на DIN-рейке

Подключение и монтаж​

• Для подключения датчиков следует применять провода с сечением не менее 0,22 мм².
• Для подключения реле следует применять гибкие провода с сечением не менее 0,5 мм², обжатые в наконечник НШВИ.
• Для подключения прибора с шина CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.

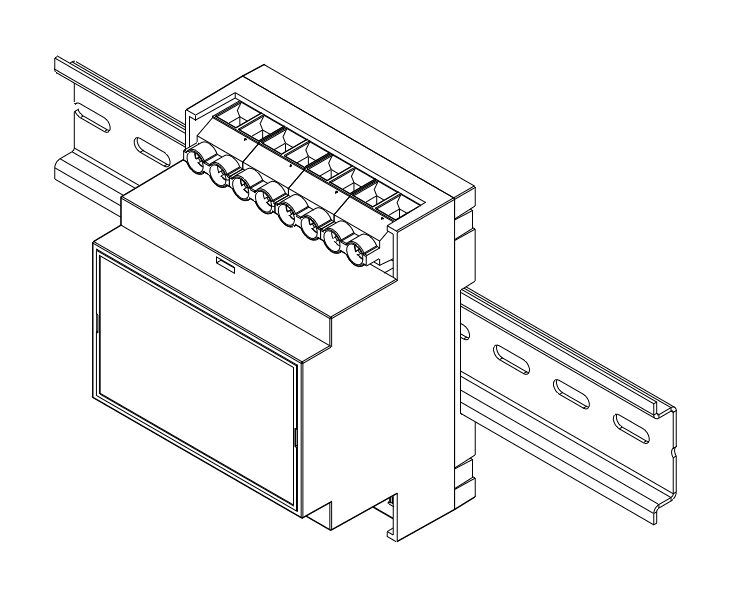

• Монтаж осуществляется на DIN рейку шириной 35мм.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 60 месяцев (5 лет) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьими лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

Модуль ввода/вывода DM-1206PS…………1шт.
Упаковка……….........…………....…….………1шт.

Возможные неисправности​

Прибор не включается (нет индикации)​

Устройство не находится в ПО​

Устройство не выполняет ожидаемый программный функционал​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

Лицензионные соглашения​

Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается. По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1)

DM-1206FCC

Список изменений в прошивках​

Профиль 1: Фанкойл (1)​
