Описание​

Модуль позволяет организовать диммируемое управление светодиодными лентами.

Преимущества:

• управляет 6 LED лентами:
• • номинальная нагрузка на 1 канал: 5A/12В (60 Вт), 5А/24В (120Вт)
• компактный корпус на DIN рейке,
• простота монтажа,
• поддержка сценариев.

Варианты прошивок:

• v.1 - прошивка на 6 независимых каналов управления, позволяет управлять яркостью светодиодных лент.
• v.2 - прошивка 2 RGB, позволяет управлять двумя цветными RGB лентами.

Применение​

Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©. Модуль позволяет организовать диммируемое управление светодиодными лентами. Светодиодное освещение используется для основного, дополнительного или декоративного освещения.

Поддерживаются следующие типы лент:

• Белые(W)
• Цветные(RGB)
• Жёлто-белые(CCT)

Технические характеристики​

Прошивки и схемы подключения​

1. Прошивка для 6 каналов LED лент​

Для каждого канала:

• Поддерживает управление (включить, выключить, переключить).
• Поддерживает диммирование(0-100%).
• Поддерживает восстановление состояния канала управления после возобновления питания.
• Поддерживает сценарии(до 127-ми на каждый канал)
• Поддерживает локальное недельное расписание

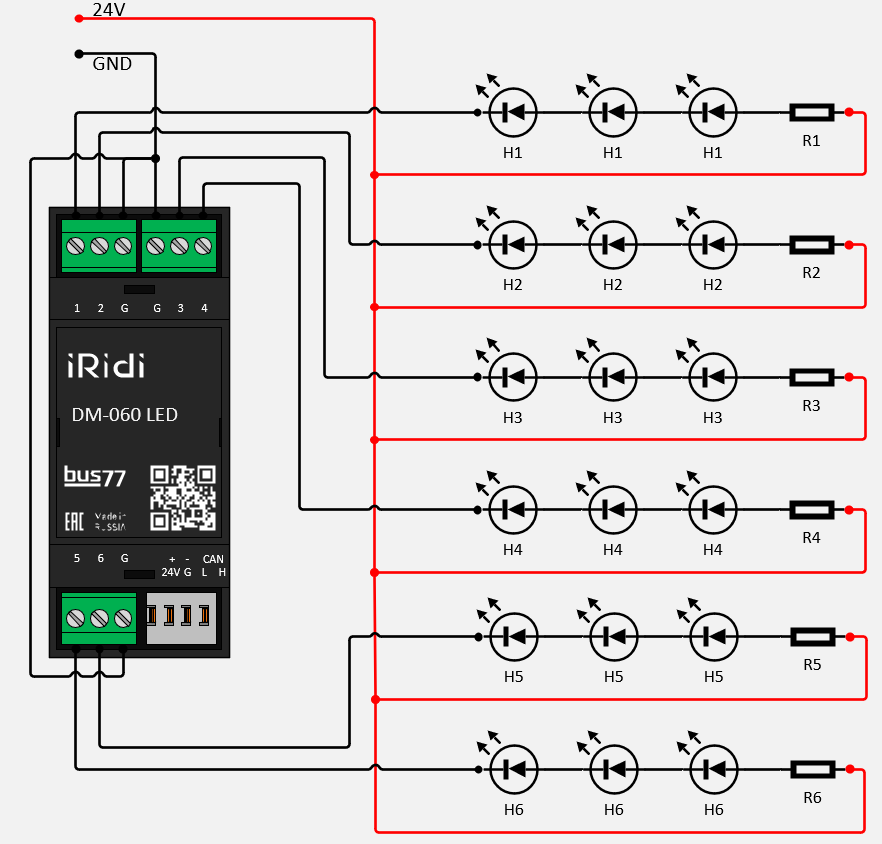

Схема подключения:

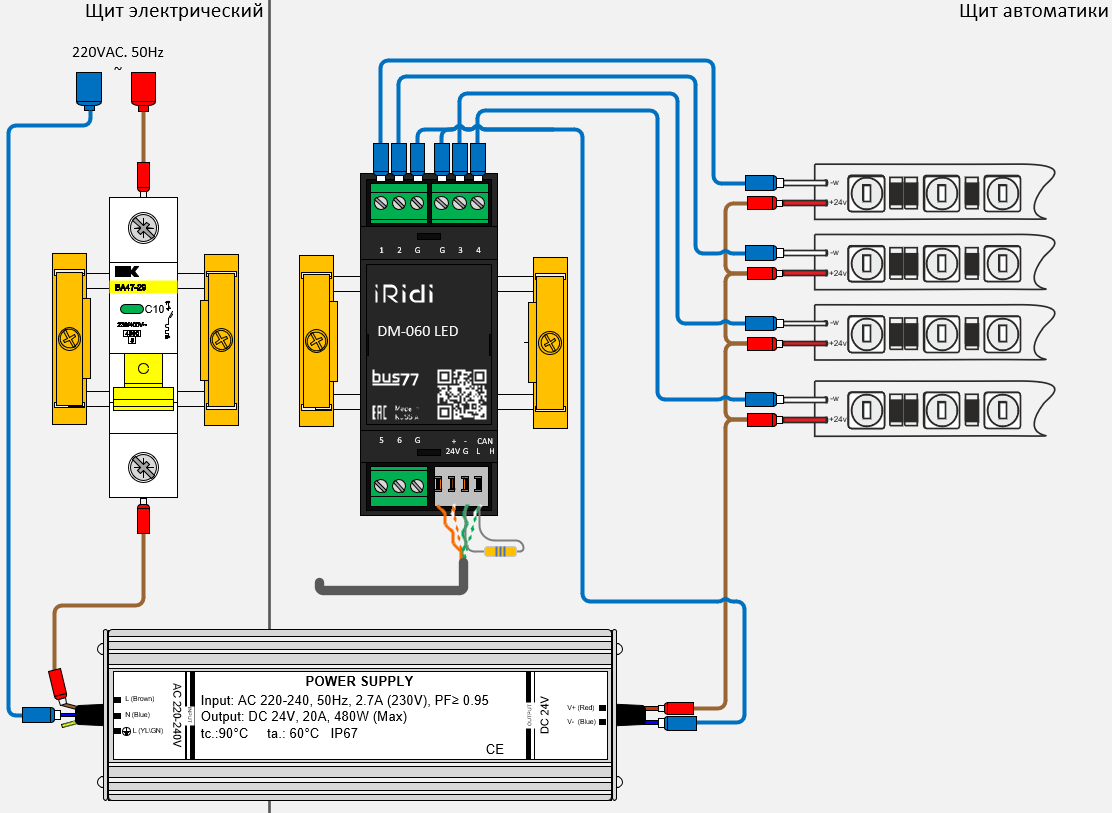

Варианты применения:

2. Прошивка для 2 RGB(HSV)​

Назначение прошивки:

Можно подключить 2 цветные ленты (3-х цветные) и управлять цветом и интенсивностью свечения.

Для каждой ленты:

• Поддерживает управление (включить, выключить, переключить).
• Поддерживает диммирование(0-100%).
• Поддерживает задание цвета в палитре HSV.
• Поддерживает восстановление состояния канала управления после возобновления питания.
• Поддерживает сценарии(до 127-ми на каждый канал)
• Поддерживает локальное недельное расписание

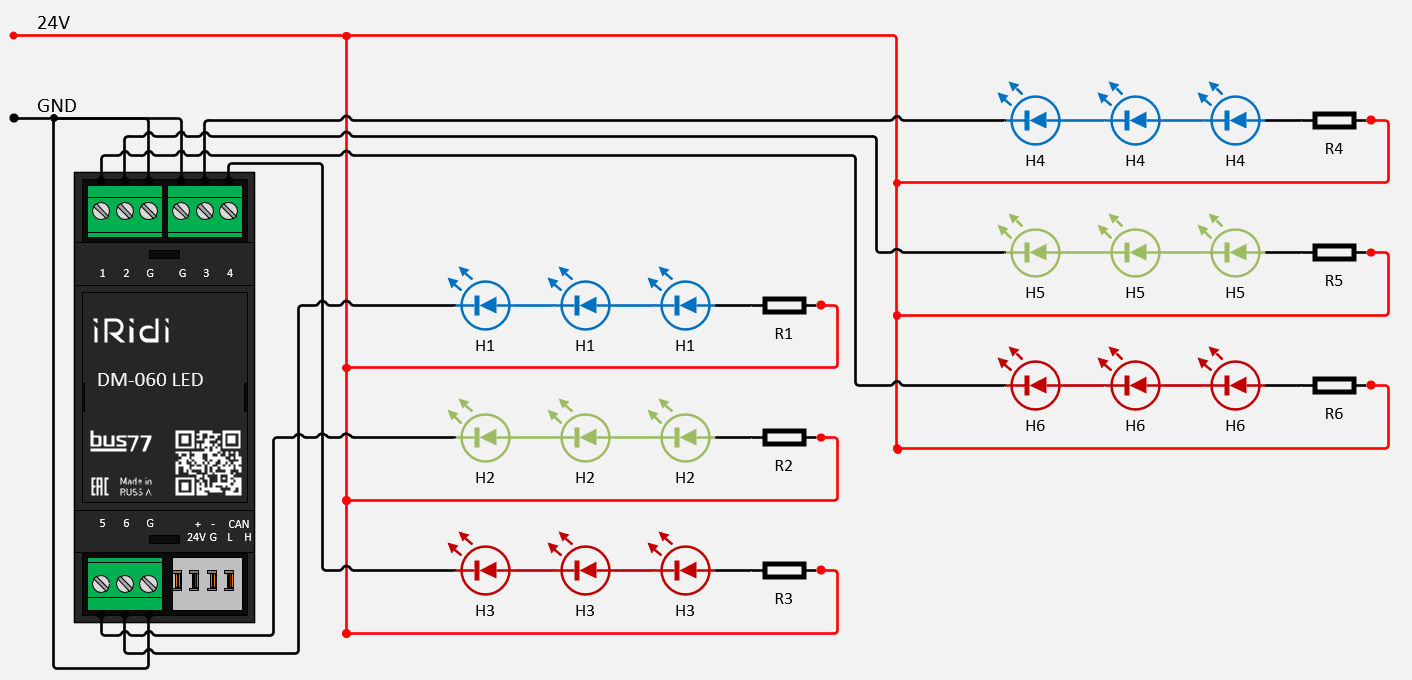

Схема подключения:

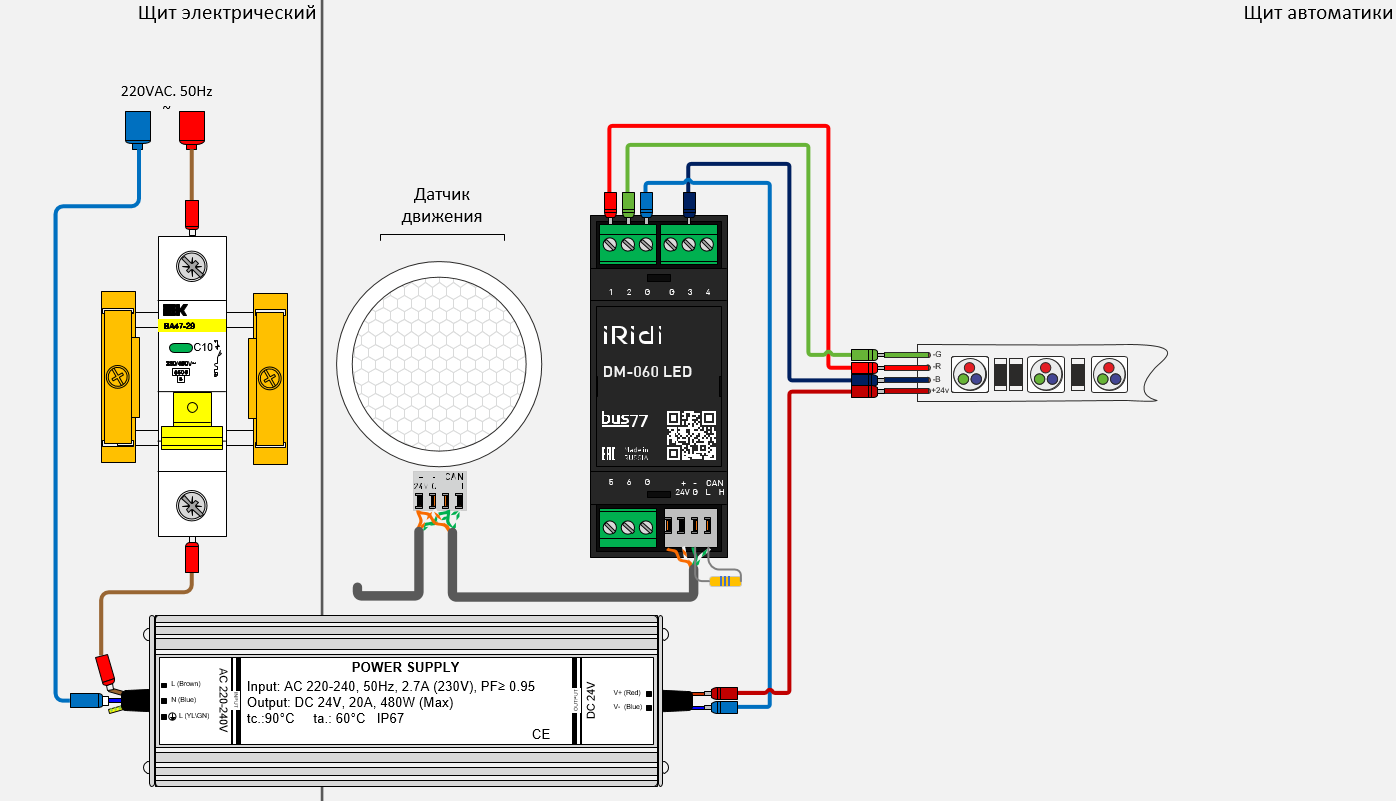

Варианты применения:

3. Прошивка 1 RGB(HSV) и 3 канала LED лент.​

Назначение прошивки:

Можно подключить 2 цветные ленты (3-х цветные) и управлять цветом и интенсивностью свечения, а также 3 LED ленты.

Для каждой ленты:

• Поддерживает управление (включить, выключить, переключить).
• Поддерживает диммирование (0-100%).
• Поддерживает восстановление состояния канала управления после возобновления питания.
• Поддерживает сценарии (до 127-ми на каждый канал)
• Поддерживает локальное недельное расписание

Для RGB(HSV) ленты поддерживает задание цвета в палитре HSV.

4. Прошивка 3TW LED​

Назначение прошивки:

Можно подключить 3 TW ленты.

Для каждой ленты:

• Поддерживает управление (включить, выключить, переключить).
• Поддерживает диммирование(0-100%).
• Поддерживает задание цветовой температуры..
• Поддерживает восстановление состояния канала управления после возобновления питания.
• Поддерживает сценарии(до 127-ми на каждый канал)
• Поддерживает локальное недельное расписание

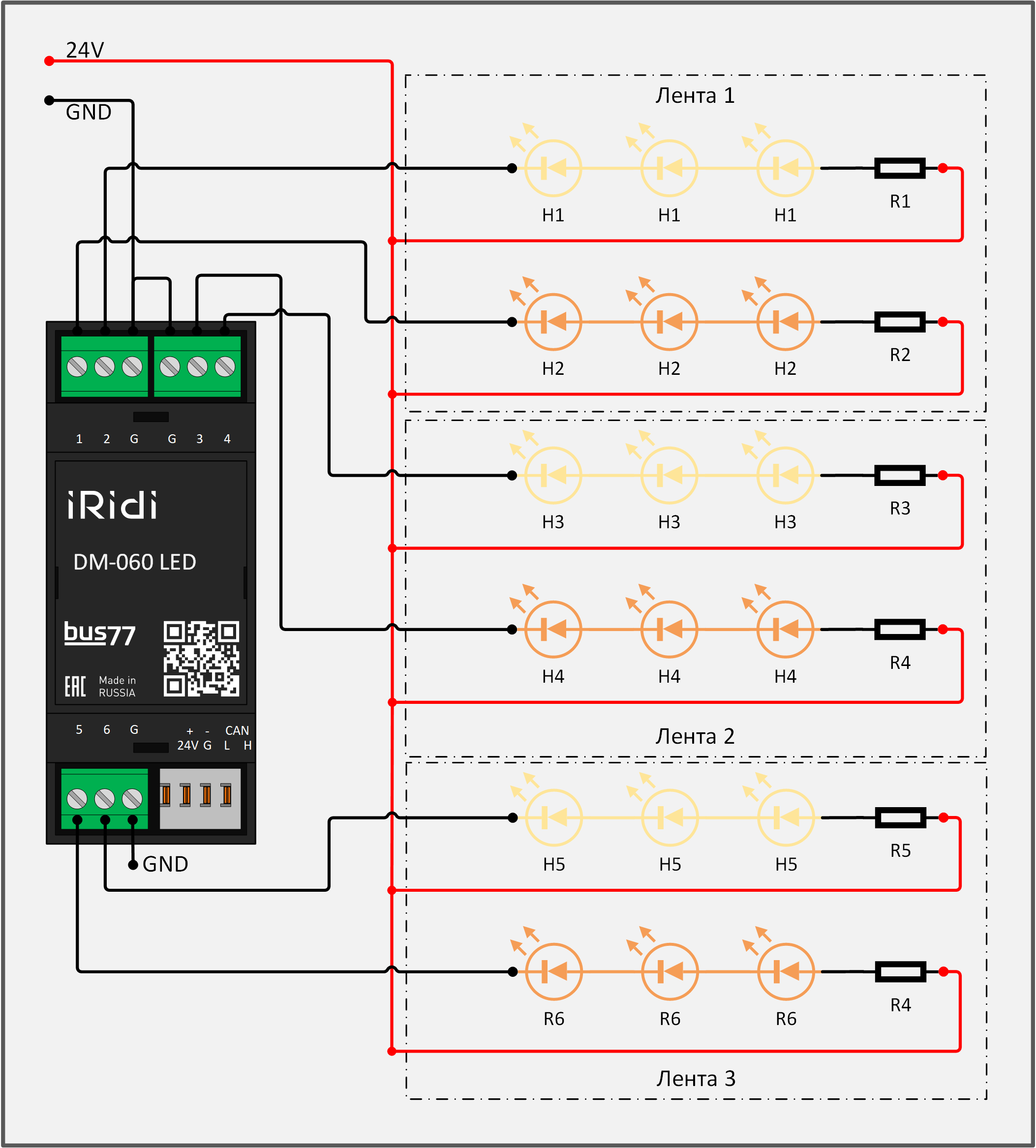

Схема подключения:

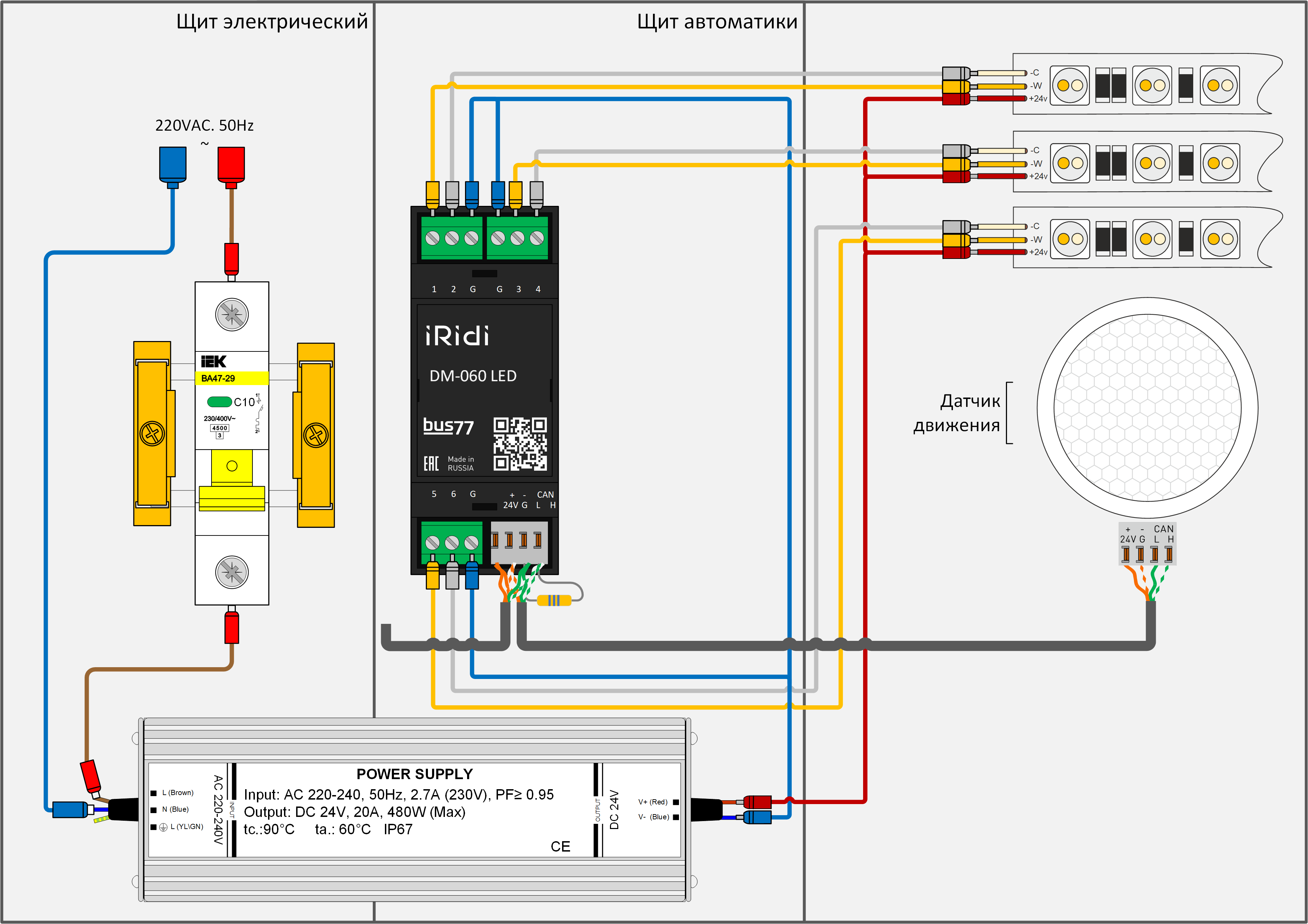

Варианты применения:

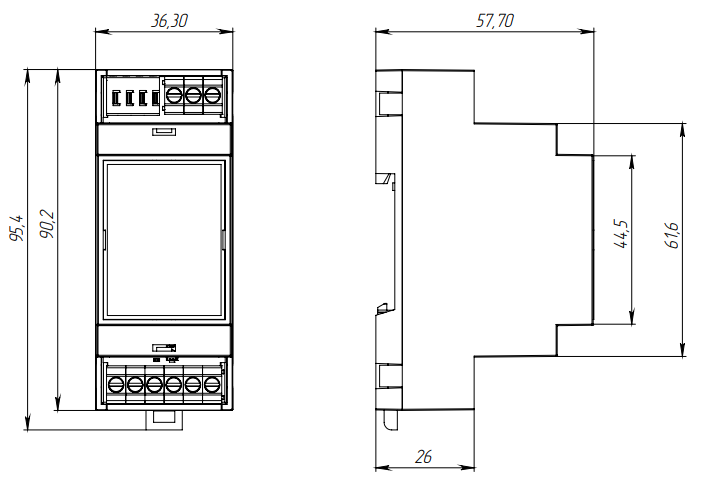

Размеры​

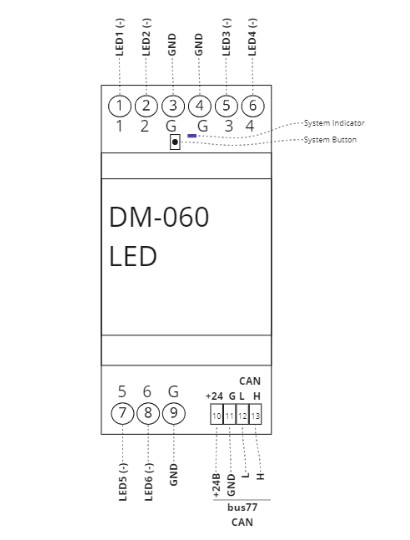

Клеммы, индикация​

Входы на LED ленту:

• Канал 1 (-)
• Канал 2 (-)
• GND
• GND
• Канал 3 (-)
• Канал 4 (-)
• Канал 5 (-)
• Канал 6 (-)
• GND

Шина и питание:

• +24В
• GND
• CAN L
• CAN H

Особенности​

• Компактный корпус
• Прошивки под разные типы лент

Подключение и монтаж​

• Для подключения светодиодных лент следует применять гибкие провода с сечением не менее 0,5 мм², обжатые в наконечник НШВИ, сечение провода должно быть рассчитано в зависимости от длины и нагрузки.
• Для подключения прибора с шина CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.
• Монтаж осуществляется на DIN рейку шириной 35мм.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 60 месяцев(5 лет) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьимом лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

• Модуль управления светодиодными лентами на 6 каналов (1шт.)

• Упаковка (1шт.)

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

• ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

• ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.

Список изменений в прошивках​

DM-060LED-B​

Профиль 1: Диммер mono LED (6)​

Профиль 2: Диммер RGB (2)​

Профиль 3: Диммер RGB (1), Диммер mono LED (3)​

Профиль 4: TW Диммер​

Профиль 6: Диммер RGB (1), Диммер mono LED (1), TW Диммер (1)​
