Hardware ⇒ DM-060D

Описание​

Устройство предназначено для использования в автоматизации квартир, домов, зданий, в децентрализованной сети bus77 iRidi©. Устройство имеет 6 независимых каналов диммирования, которые позволяют менять яркостью свечения светодиодных диммируемых ламп и ламп накаливания, питаемых напряжением 220В. Диммирование осуществляется отсечкой заднего фронта фазы сетевого напряжения (Trailing Edge).

Может быть использован только для управления яркостью источников освещения.

Технические характеристики​

Прошивки и схемы подключения​

Прошивка 6 независимых Диммеров

Прошивка для свободного управления яркостью источников освещения при помощи кнопок, датчиков, приложения визуализации.

Для каждого выхода диммирования поддерживает:

• управление яркостью источника освещения,
• настройку шага изменения яркости,
• настройку времени диммирования от 0 до 100, от 100 до 0,
• сетевое управление каналами: вкл, выкл, переключить,
• выход, установить яркость выхода,
• восстановление состояния после возобновления питания,
• сценарии (до 8 на устройство).

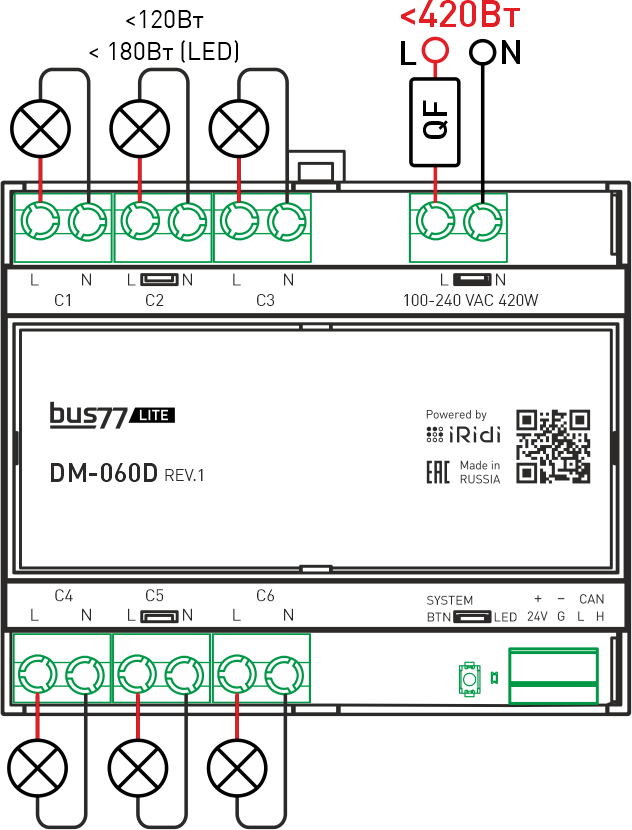

Схема подключения:

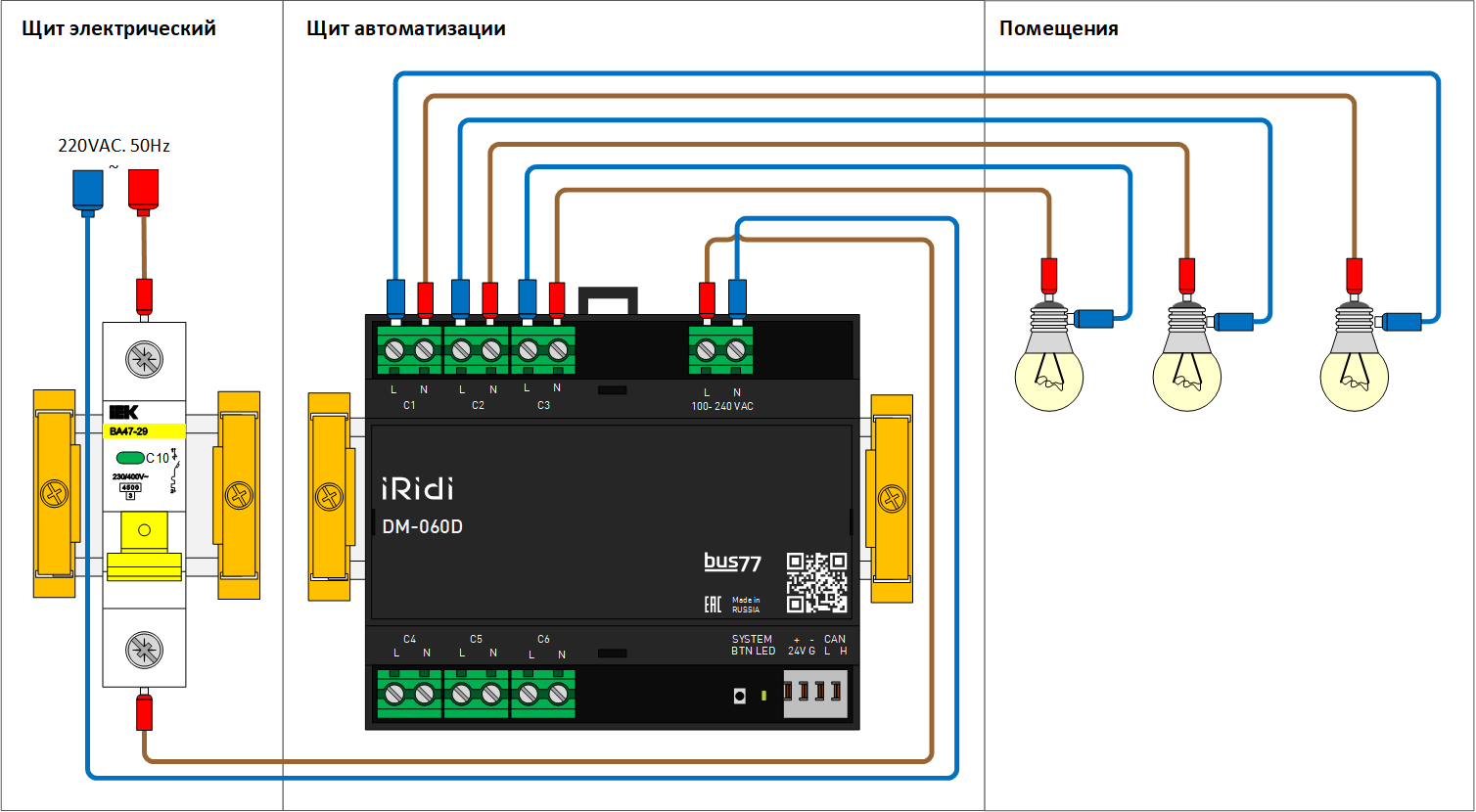

Вариант применения:

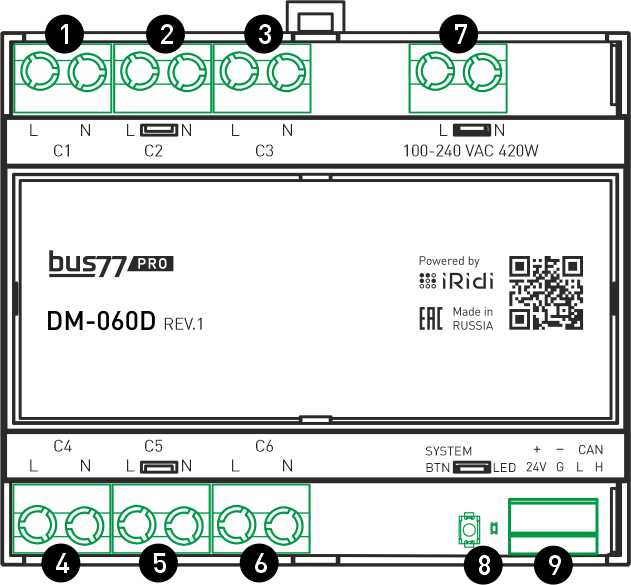

Клеммы и индикация​

Выходы диммирования
(1-6) С1-С6: Каналы диммирования

Вход 220В
(7) Вход 220В для питания диммируемой нагрузки

Системная кнопка и индикация
(8) Системная кнопка и светодиод

Разъем питания и шины
(9) винтовая клемма: +24V - Плюс питания шины G - Минус питания шины L - CAN L H - CAN H

Особенности​

• Функционал устройства определяется прошивкой.
• Все диммеры – сетевые, т.е. видны устройствам шины.
• Подключение нагрузки, превышающей номинальную мощность диммера, в т.ч. краткосрочно, не допускается.

Подключение и монтаж​

Для подключения нагрузки следует применять гибкие провода с сечением не менее 1.5 мм², обжатые в наконечник НШВИ.

Для подключения прибора к шине CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров. Монтаж осуществляется на DIN рейку шириной 35мм.

Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.

Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 60 месяцев (5 лет) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьимом лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

• Модуль DM-060D (1шт.)
• Упаковка (1шт.)

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.

Лицензионные соглашения​

Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается.

По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1)

DM-060D

Список изменений в прошивках​

Профиль 1: Диммер mono LED (6)​
