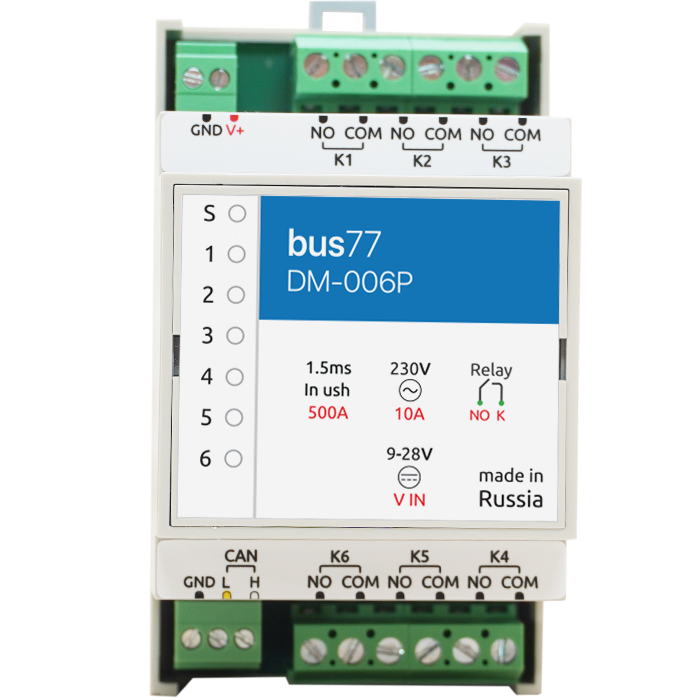

Прошивка для модуля DM-006P универсальная
Назначение прошивки
Прошивка предназначена для установки в проектах автоматизации зданий в централизованной и децентрализованной сети bus77 iRidium ©.
Может быть применена для управления
-
группами освещения (в том числе светодиодными с большими пусковыми токами) и группами розеток (с ном. мощностью потребителей до 3,2 кВт)
-
электрокабельным и электроплёночным подогревом полов, ступеней, стен, других поверхностей
-
водяными батареями или водяным теплым полом.
-
прочими системами и оборудованием с электрическим управлением в пределах допустимых параметров модуля (котлы, сервоприводы, насосы, вентиляторы и пр.).
Описание прошивки
Система является отказоустойчивой - при потере связи с сервером/гейтом контроллер продолжает работу по принципу децентрализованной сети.

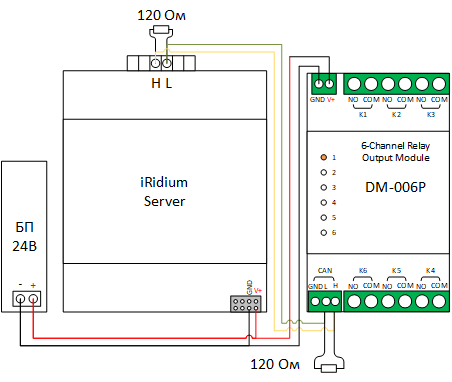

Подключение питания и управляющей шины
С последовательностью монтажа и особенностями можно ознакомиться по ссылке

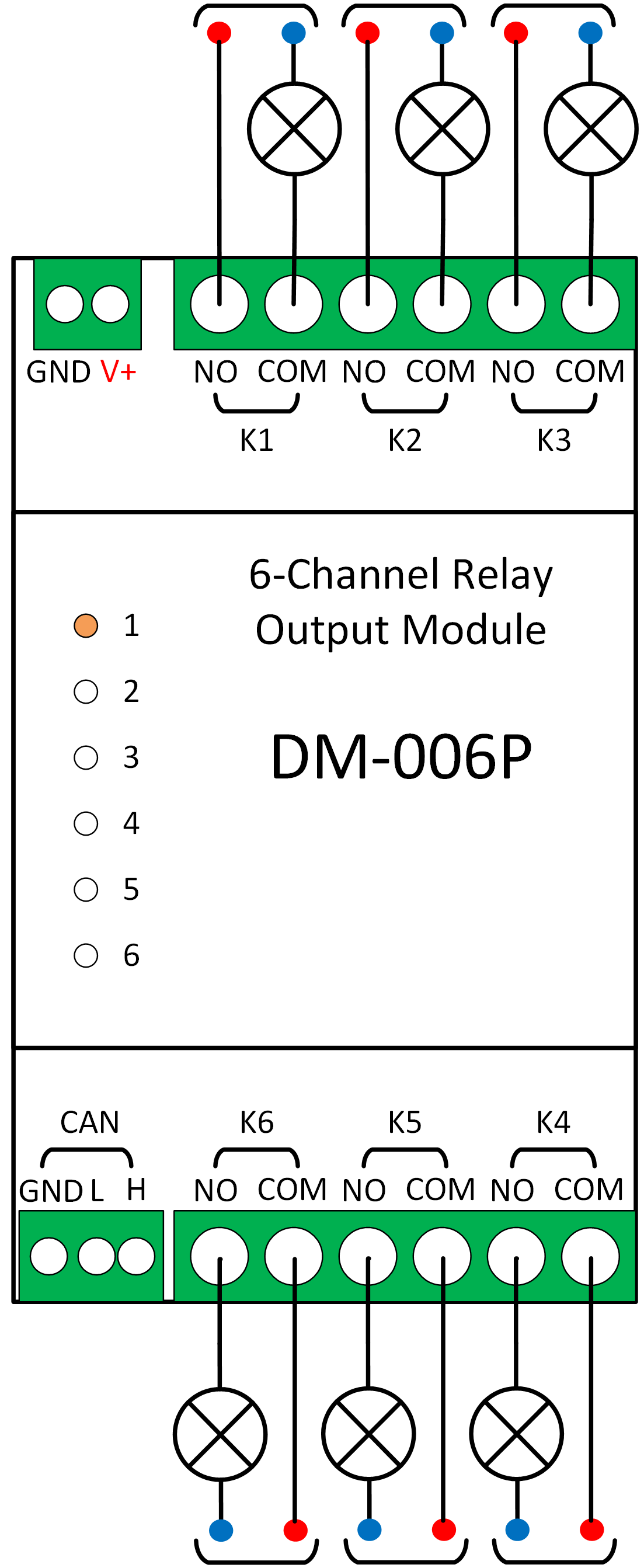

Подключение Исполнительных устройств
Описание каналов управления
| № | Параметр | Тип | Мин | Макс | Доступ | Описание |
|---|---|---|---|---|---|---|
| Системные параметры | ||||||
| 1 | Имя | string | 0 | 32 | 1 | Имя, под которым устройство будет отображаться в интерфейсе |
| 2 | PIN | u32 | 0 | 0xFFFFFFFE | 1 | PIN-код для защиты каналов управления и каналов обратной связи от несанкционированной записи и чтения |
| 3 | Reboot | bool | 0 | 1 | 1 | Перезагрузка модуля |
| 4 | Сброс контроллера | none | — | — | — | Сброс устройства к заводским настройкам |
| Реле | ||||||
| 5 | Установить состояние реле %d | bool | 0 | 1 | 1 | Замкнуть/разомкнуть реле |
| 6 | Включить реле %d | none | — | — | — | Замкнуть реле |
| 7 | Выключить реле %d | none | — | — | — | Разомкнуть реле |
| 8 | Переключить состояние реле на противоположное %d | none | — | — | — | Выставить противоположное текущему состояние реле |
Описание каналов обратной связи
| № | Параметр | Тип | Мин | Макс | Доступ | Описание |
|---|---|---|---|---|---|---|
| Системные параметры | ||||||
| 1 | Error | u8 | 0 | 255 | 1 | Возвращает код ошибки |
| Реле | ||||||
| 3 | Текущее состояние реле %d | bool | 0 | 1 | 1 | Возвращает состояние реле |
| 4 | Реле включилось %d | none | — | — | — | — |
| 5 | Реле выключилось %d | none | — | — | — | — |
