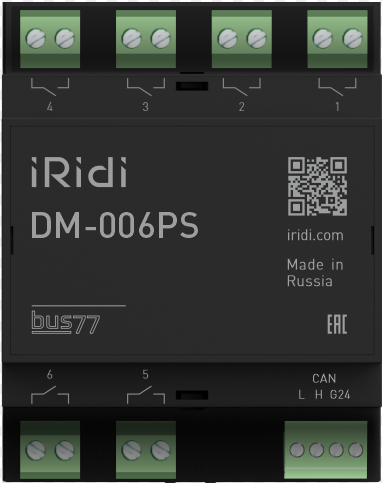

Описание
Модуль предназначен для управления группами освещения, розеточными группами, электрическими теплыми полами и прочими нагрузками. Модуль содержит 6 мощных реле для коммутации различной нагрузки (теплые полы, освещение, розеточная сеть). Для исключения приваривания контактов при коммутации светодиодных ламп 220в или импульсных блоков питания, для каждого канала используется мощный симистор.
Преимущества:
- для исключения приваривания контактов используется мощный симистор;
- 6 мощных реле для коммутации различной нагрузки.
Применение
Предназначен для управления:
- группами освещения (в том числе светодиодными, с большими пусковыми токами);
- розеточными и прочим высоконагруженными группами (240 В 16 А ~ 3800 Вт), без применения промежуточных реле и пускателей;
- шторами, реле, жалюзи.
Технические характеристики
Общие параметры
| Параметр | Значение |
|---|---|
| Код продукта | DM-006PS |
| Питание | 24 VDC |
| Интерфейс | CAN (bus77) |
| Размеры (ШxВxГ), мм | 71 х 90 х 58 |
| Материал корпуса | ABS пластик |
| Цвет | Серый |
| Класс защиты | IP20 |
| Тип монтажа | На DIN-рейку |
Релейные выходы
| Параметр | Значение |
|---|---|
| Количество выходов | 6 |
| Тип реле | Двухпозиционные, нормально открытые |
| Максимальное коммутируемое напряжение AC | 250 В |
| Максимальное коммутируемое напряжение DC | 30 В |
| Номинальный коммутируемый ток | 16 А (резистивная нагрузка) |
| Максимальная коммутируемая мощность на 1 канал | - Для ламп накаливания и галогенных ламп (230 В AC) — 3000 Вт - Для светодиодных ламп (230 В AC) — 150 Вт |
| Максимальный допустимый пусковой ток | 165 А (до 20 мс) |
| Количество переключений (16 А, 230 В AC) | 20 000 |
| Модель реле | SCHRACK 1-1415899-3 / TE Connectivity RZ03-1A4-D005 |
| Особенности | Подходит для управления группами светодиодных ламп 220 В (контакты реле не "залипают") |

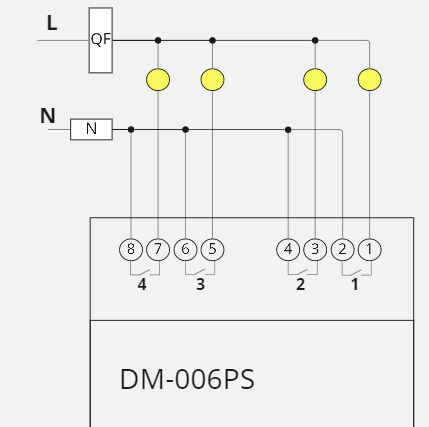

Прошивки и схемы подключения
Прошивка 6 реле
Прошивка поддерживает:
- управление 6-ю каналами реле (включить, выключить, переключить);
- коммутацию постоянного и переменного тока (выбирается при настройке);
- инверсию;
- автовыключение;
- сценарии (до 8-ми на каждый канал);
- НЕ поддерживает восстановление состояния реле после возобновления питания.

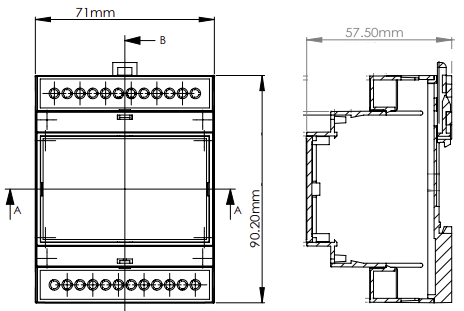

Размеры

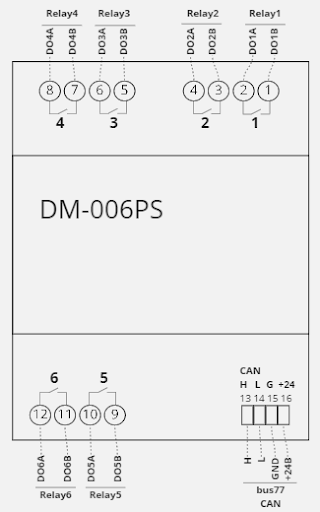

Клеммы, индикация
Внимание!
Разъем шины и питания не такой как у прочих устройств (зеркально повернуты пины). Учитывайте это при проектировании и монтаже.
Безопасность
ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.
ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.
