**6 релейных выходов **
Описание
Модуль DM-006P предназначен для установки в проектах автоматизации зданий в централизованной и децентрализованной сети bus77 iRidium ©.
Система является отказоустойчивой - при потере связи с сервером/гейтом контроллер продолжает работу по принципу децентрализованной сети.
File:DM-006_Main2.png File:DM-006_Izomet.png File:DM-006_Anfas.png File:DM-006_Left.png File:DM-006_Back.png
Назначение
Шестиканальные модули DM-006P предназначены для коммутирования силовой нагрузки общего назначения, в т.ч. индуктивной и ёмкостной: управления светодиодными светильниками, лампами накаливания, импульсными блоками питания; для использования в PDU (Power Distribution Unit, управление розетками) и т.п.
Модули рассчитаны на максимальный ток 16А (номинал нагрузки 10А) и могут использоваться без промежуточных контакторов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Питание | |
| Напряжение питания | 9 — 28 В постоянного тока |
| Потребляемая мощность (холостой ход) | 0,5 Вт (со всеми выключенными реле) |
| Потребляемая мощность (все реле включены) | 3 Вт |
| Потребляемая мощность (пик) | до 8 Вт в течение 20 мс |
| Выходы | |

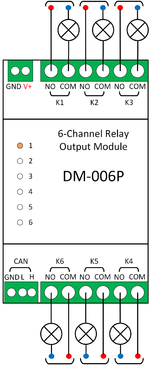

| Тип выходов | Контакты механического реле |
| Конфигурация выходов | 6 выходов, соединенных с контактами реле |
| Конфигурация контактов | Двухпозиционные, нормально открытые (COM и NO) |
| Максимальное напряжение AC | 250 В |
| Максимальное напряжение DC | 30 В |
| Максимальный ток на канал | 16 А |
| Сопротивление контактов | < 100 миллиом |
| Напряжение изоляции (контроллер-выход) | 1500 В (среднеквадратичное значение) |
| Срок жизни (16A 230V AC, cos φ = 1) | 5000 переключений |
| Индикация | |
| Индикация питания и обмена данными | Зеленый светодиод Status (под верхней этикеткой) |
| Индикация состояния каналов реле | Красно-оранжевые светодиоды 1, 2.. (под верхней этикеткой) |
| Управление | |
| Интерфейс управления | CAN, bus77 |
| Изоляция интерфейса | Неизолированный |
| Готовность к работе после подачи питания | ~2 сек |
| Условия эксплуатации | |
| Температура воздуха | От -40 до +80 °С |
| Относительная влажность | До 92%, без конденсации влаги |
| Клеммники и сечение проводов | |
| Рекомендуемое сечение провода (с НШВИ) | 0,75 — 1 мм² (входы управления), 2,5 мм² (силовые входы) |
| Длина стандартной втулки НШВИ | 8 мм |
| Момент затяжки винтов | 0,2 Н∙м (входы управления), 0,5 Н∙м (силовые выходы) |
| Габариты | |
| Ширина (DIN-юнитов) | 6 |
| Габаритные размеры (ШxВxГ) | 106 x 90 x 58 мм |

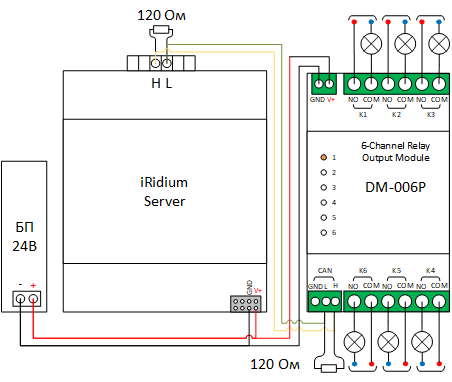

Монтаж
Устройство монтируется на стандартную DIN-рейку шириной 35 мм.
Важно: При включении реле модуль импульсно потребляет бóльшую мощность. Используйте блок питания с запасом по мощности.
Требования к подключению:
- Сечение проводов, подключаемых к винтовым зажимам выходов реле, должно соответствовать мощности коммутируемой нагрузки.
- Винтовые зажимы принимают провод сечением 2,5—4 мм².
- Модуль реле необходимо устанавливать таким образом, чтобы удовлетворять требованиям электробезопасности и не допускать случайного касания контактов, находящихся под высоким напряжением.
- Устройство должно эксплуатироваться при рекомендованных условиях окружающей среды.
- На обоих концах CAN-шины должны быть подключены терминальные сопротивления 120 Ом. Подробнее о необходимости подключения терминальных сопротивлений читайте в статье Технические характеристики CAN-bus77.
Файлы изображений
- Изображение модуля в формате CorelDraw 18.0 — Скачать.cdr
- Изображение модуля в формате AutoCAD DXF — Скачать.dxf
Прошивки для модуля DM-006P
- Универсальная
- Управление системами внутреннего или наружного освещения на люминесцентных или светодиодных лампах;
- Управление электродвигателями (вентиляция, водоснабжение, водоотведение);
- Управление прочими системами и оборудованием в пределах паспортных пределов настройки (котлы, сервоприводы, насосы, вентиляторы и пр.).
Список изменений в прошивках
Профиль 1: Реле (6)
| Дата | Версия прошивки | Изменения |
|---|---|---|
| 07.12.23 | 1.1.1143041023 | - При многократной потере питания устройство не переходит в состояние "сброшено"; - При долгосрочной работе устройство не переходит в состояние «офлайн»; - После перезагрузки устройства через аппаратную кнопку мастер-кнопки получают достоверную обратную связь от источников освещения. |
