Hardware ⇒ DL-01-86-01xx

документация обновлена 01.01.2024

Описание​

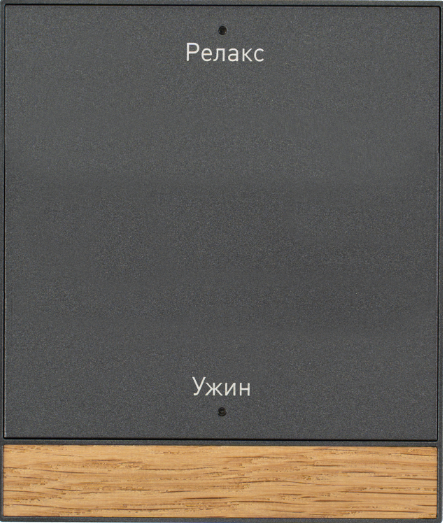

Сценарный выключатель предназначен для запуска сценариев управления элементами электрооборудования квартиры или дома в системе Bus77 Lite:

• световыми группами;
• приводами штор;
• регулировки температуры воздуха в помещении.

Функции​

• настройка назначения кнопок (сценарии, прямое управление);
• измерение температуры воздуха в помещении встроенным датчиком;
• 2 кнопки с подсветкой режимов (включено/выключено)

Технические характеристики​

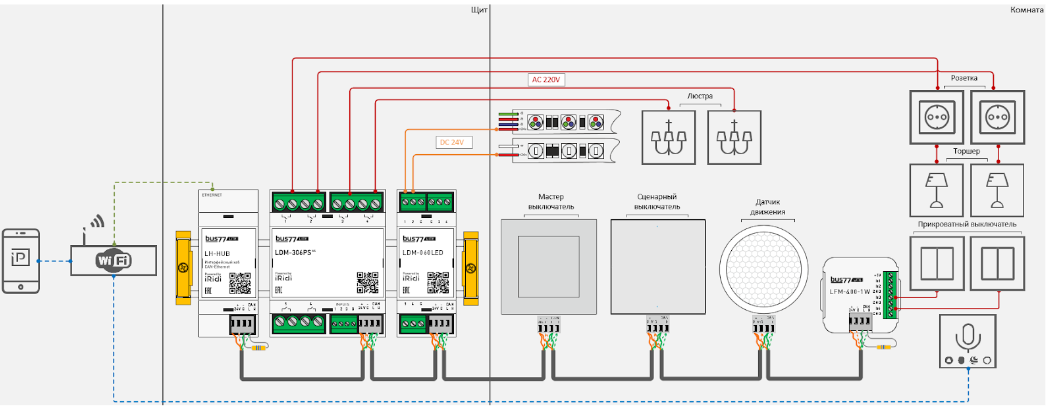

Варианты применения:​

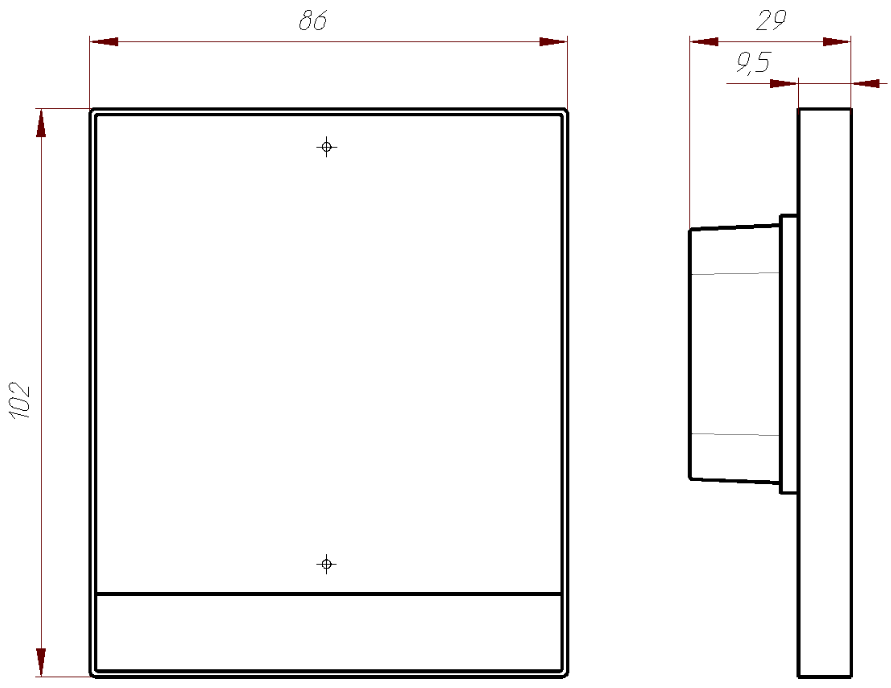

Габаритные размеры​

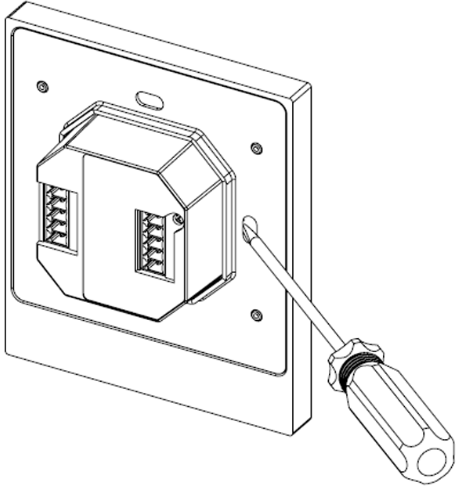

Разъемы на корпусе​

Назначение контактов: Х1:

• питание
• • +24V
• CAN шина
• • «H» - линия CAN-High
• • «L» - линия CAN-Low
• • «Gnd» - линия CAN-Gnd

X2:

• подключение внешнего датчика температуры
• • Gnd
• • Term

Особенности​

• Может использоваться в качестве сетевого датчика температуры для термостатов

Монтаж и подключение​

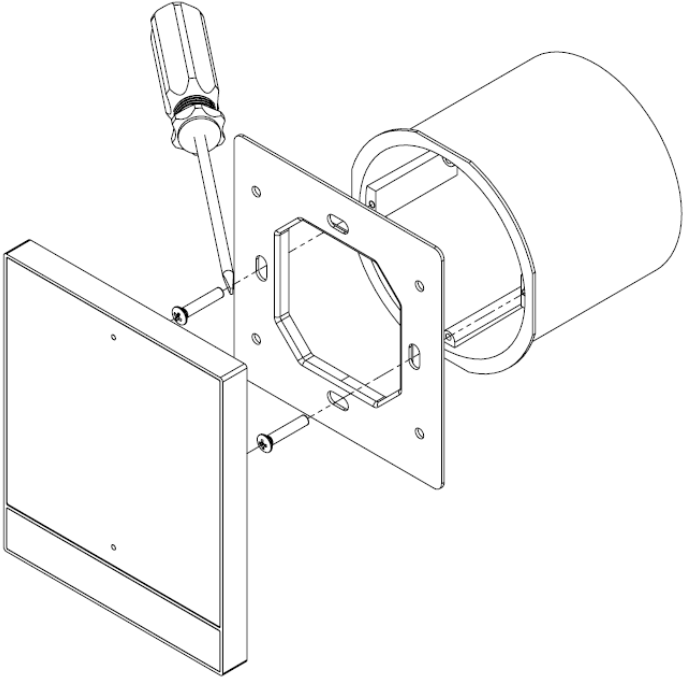

• Сценарный выключатель состоит из блока выключателя с клавишами и металлического суппорта, которые соединяются между собой при помощи магнитов. Перед монтажом выключателя необходимо отсоединить суппорт от блока выключателя, прикрутить его шурупами\саморезами в подрозетник внутренним диаметром 66 мм и глубиной не менее 45 мм. Подключить кабель согласно маркировки на корпусе и установить выключатель на суппорт.

• Для подключения сценарного выключателя к к CAN-шине и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.

• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.

• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от -40￮С до +85￮С и относительной влажности воздуха 95% при +25￮С в отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -40￮С до +85￮С, при относительной влажности воздуха до 95% при +25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 24 месяца (2 года) со дня продажи. При отсутствии отметки о продаже - с даты изготовления, в пределах гарантийного срока хранения 36 месяцев.

Гарантии изготовителя не распространяются в случаях:

• нарушения правил транспортирования, хранения, монтажа и эксплуатации, установленных в технических условиях и эксплуатационной документации;

• наличия механических повреждений и перепаек, не предусмотренных эксплуатационной документацией;

• монтажа и эксплуатации устройств не обученным и неаттестованным персоналом;

• использования изделий не по назначению.

Средний срок службы изделия - не менее 5 лет.

Комплектность​

• Сценарный выключатель DL-01-86-01xx - 1шт.
• Разъемы - 2 шт.
• Упаковка (1шт.)

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны (места эксплуатации).

Безопасность​

• ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

• ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.

Лицензионные соглашения​

DL-01-86-01xx.docx

Дата публикации: 15.11.2024

Список изменений в прошивках​

DL-01-86-01​

Профиль 1: Кнопка (2), Температура (2)​
