Hardware Lite ⇒ LB-00-86-Txx

документация обновлена 01.01.2024

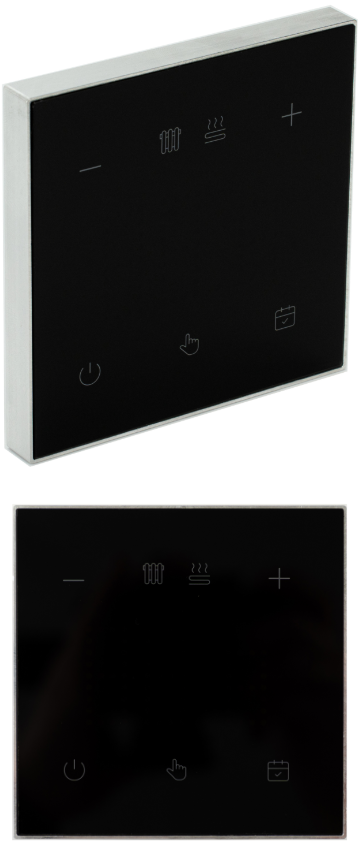

Описание​

Сенсорный экран термостата предназначен для управления термостатами радиаторов отопления и теплого пола квартиры или дома в системе Bus77 Lite.

Функции​

• возможность подключения внешнего датчика температуры;

• режим работы “по расписанию”.
  При помощи иконки “календаря”, можно включить работу термостата по расписанию, при этом сохранится возможность выбрать текущую температуру вручную;

• режим работы “ручной”.
  Иконка “руки” выключает расписание, термостат будет поддерживать указанную температуру;

• режим работы “защита”.
  Кнопка “выключения” запускает режим защиты, в котором термостат не включится, пока температура в помещении не достигнет критически низкого значения (по умолчанию 10оС)

Технические характеристики​

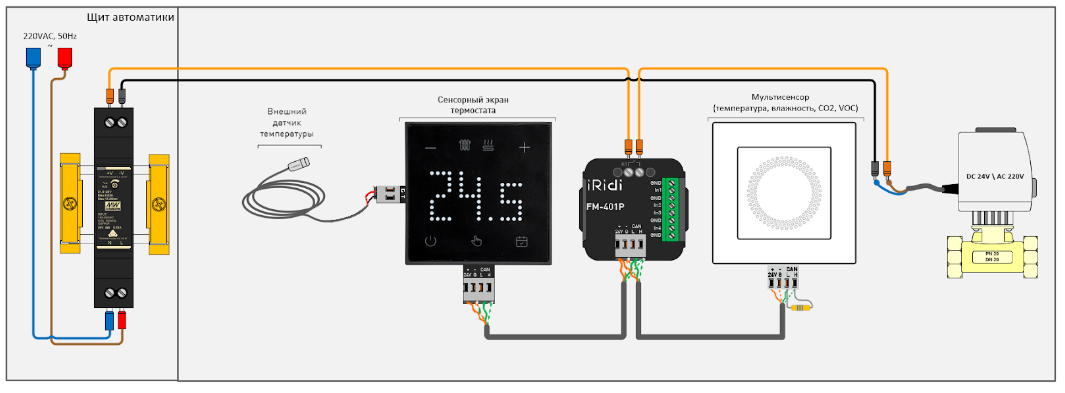

Варианты применения​

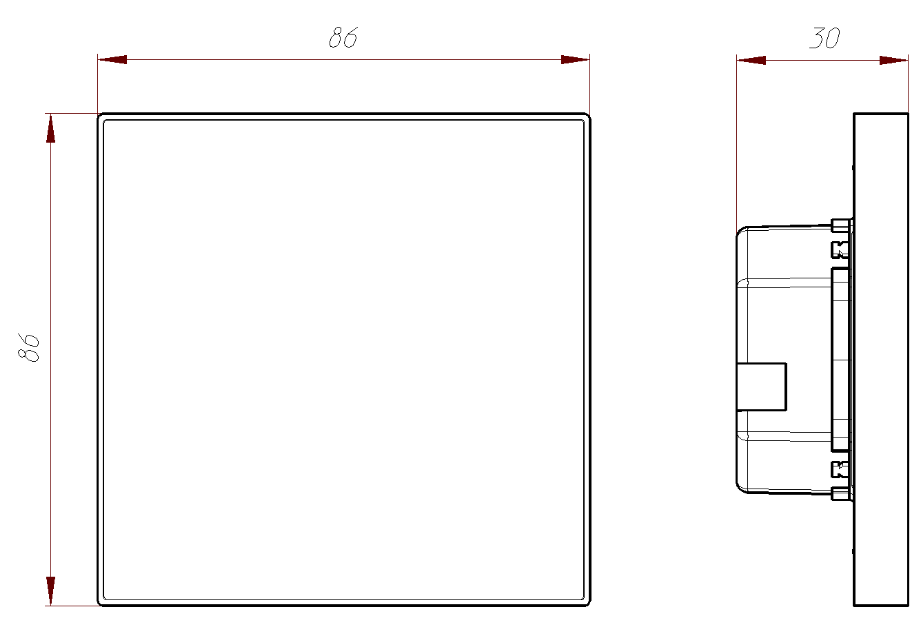

Габаритные размеры​

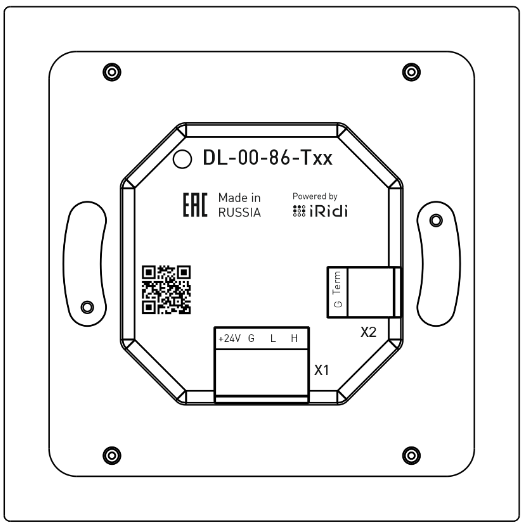

Разъемы на корпусе​

Назначение контактов

Х1:

• питание
• • +24V
• CAN шина
• • «H» - линия CAN-High
• • «L» - линия CAN-Low
• • «G» - линия CAN-Gnd

X2:

• подключение внешнего датчика температуры
• • G
• • Term

Особенности​

• Отображает фактическую температуру, измеренную внешним ДТ
• Отображает уставку температуры на термостате радиатора или теплого пола

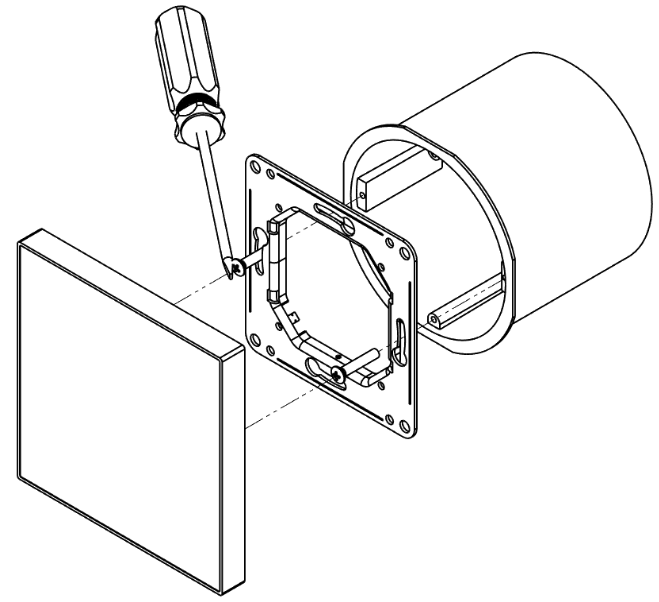

Монтаж и подключение​

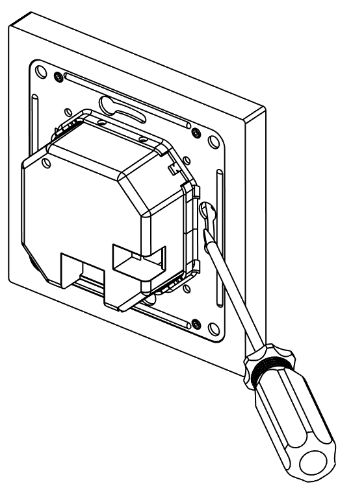

• Сенсорный экран термостата состоит из корпуса устройства и металлического суппорта, которые соединяются между собой при помощи магнитов. Перед монтажом выключателя необходимо отсоединить суппорт от корпуса, прикрутить его шурупами\саморезами в подрозетник внутренним диаметром 66 мм и глубиной не менее 45 мм. Подключить кабель согласно маркировки на корпусе и установить устройство на суппорт.
• Для подключения сенсорного экрана термостата к CAN-шине и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм, волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.
• Монтаж и техническое обслуживание устройства должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению устройства должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от -40￮С до +85￮С и относительной влажности воздуха 95% при +25￮С в отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -40￮С до +85￮С, при относительной влажности воздуха до 95% при +25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 24 месяца (2 года) со дня продажи. При отсутствии отметки о продаже - с даты изготовления, в пределах гарантийного срока хранения 36 месяцев.

Гарантии изготовителя не распространяются в случаях:

• нарушения правил транспортирования, хранения, монтажа и эксплуатации, установленных в технических условиях и эксплуатационной документации;

• наличия механических повреждений и перепаек, не предусмотренных эксплуатационной документацией;

• монтажа и эксплуатации устройств не обученным и неаттестованным персоналом;

• использования изделий не по назначению.

Средний срок службы изделия - не менее 5 лет.

Комплектность​

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны (места эксплуатации).

Безопасность​

ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.

Лицензионные соглашения​

Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается.

По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1).

DL-00-86-Txx.docx
