Hardware ⇒ DL-00-55-02xx

документация обновлена 01.01.2024

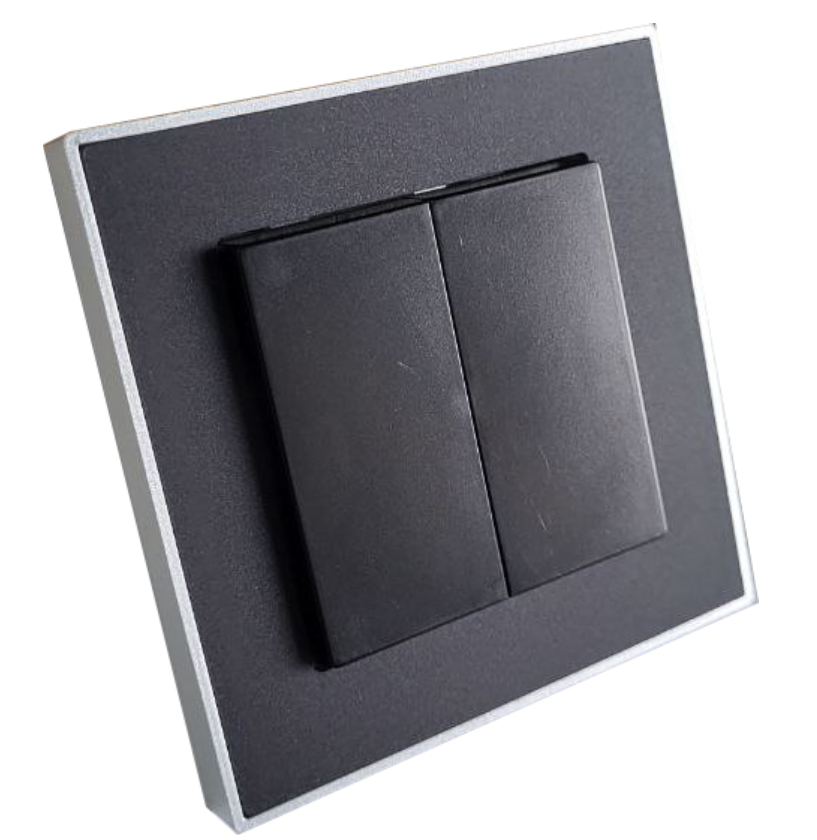

Описание​

Сценарный выключатель предназначен для запуска сценариев управления элементами электрооборудования квартиры или дома в системе Bus77 Lite:

• световыми группами;
• приводами штор;
• регулировки температуры воздуха в помещении.

Функции​

• настройка назначения контактов (сценарии, прямое управление);
• измерение температуры воздуха в помещении встроенным датчиком;
• 4 кнопки.

Технические характеристики​

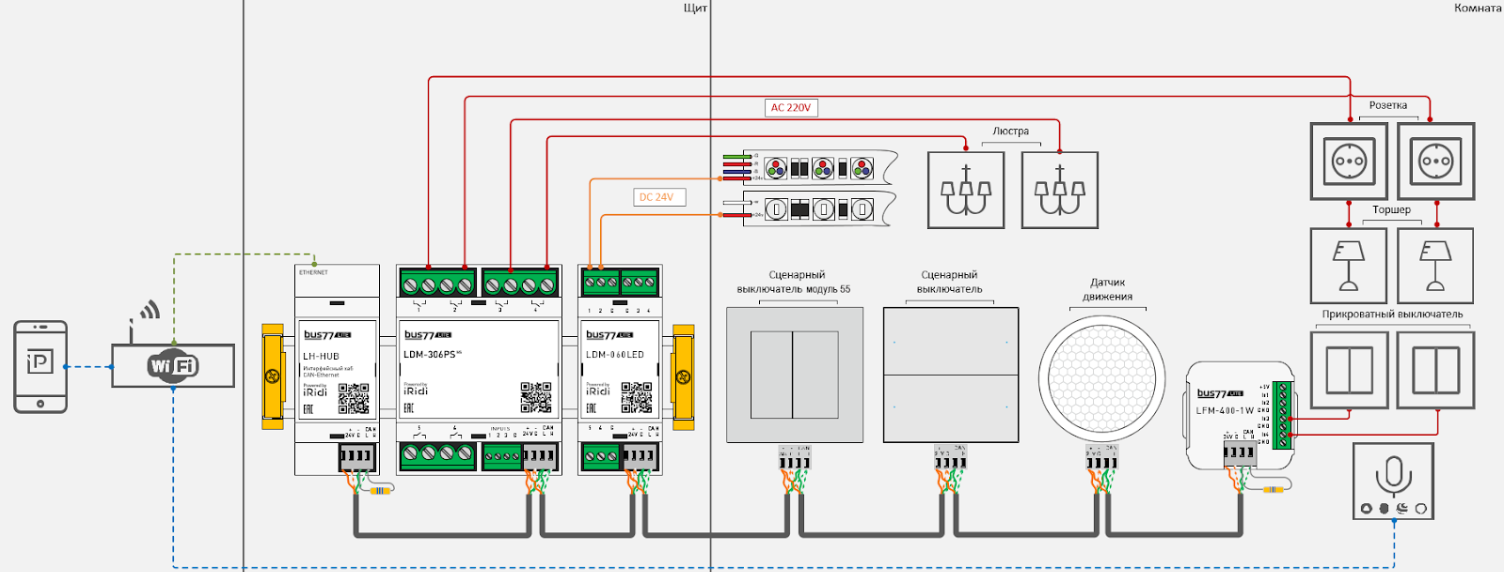

Варианты применения​

Габаритные размеры​

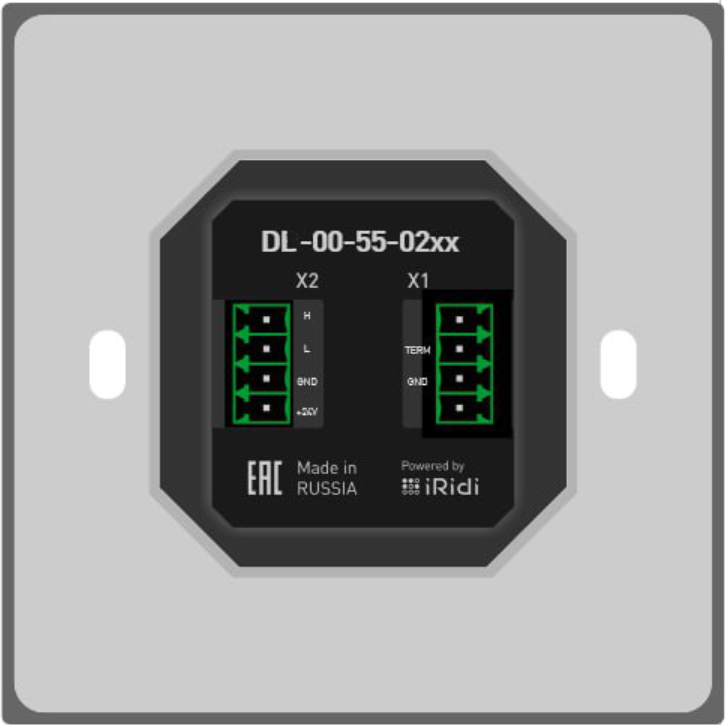

Разъемы на корпусе​

Назначение контактов X1: - подключение внешнего датчика температуры

• GND
• Term X2: - питание
• +24V - CAN шина
• «GND» - линия CAN-GND
• «L» - линия CAN-Low
• «H» - линия CAN-High

Особенности​

• Может использоваться в качестве сетевого датчика температуры для термостатов;
• Может обрабатывать показания внешнего датчика температуры.

Монтаж и подключение​

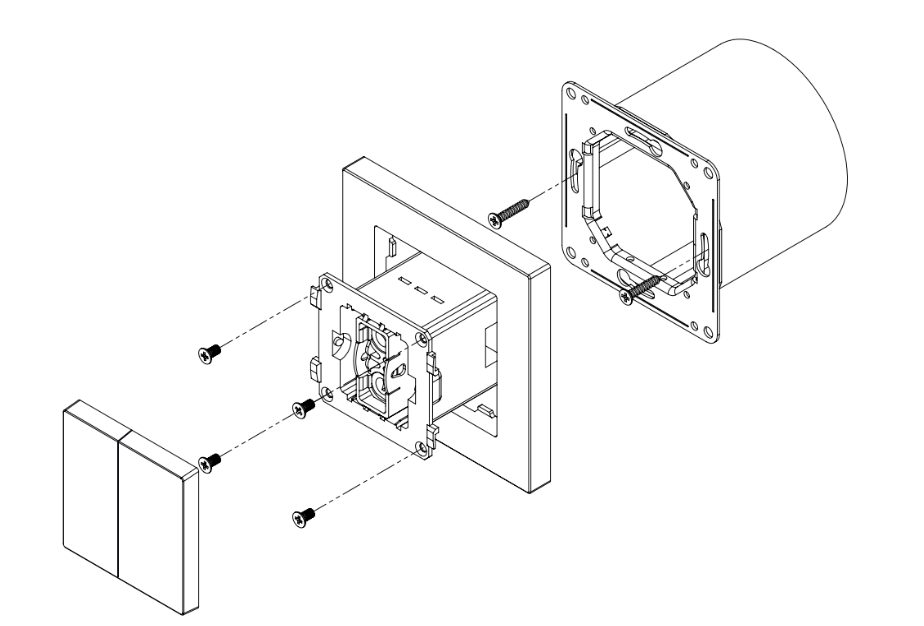

• Сценарный выключатель состоит из блока выключателя с клавишей, декоративной рамки и металлического суппорта. Металлический суппорт крепится к подрозетнику 68 мм. саморезами, к нему крепится блок выключателя при помощи четырех винтов, прижимая при этом декоративную рамку, затем устанавливается клавиша.
• Подключение кабеля производится согласно маркировки на корпусе.
• Для подключения сценарного выключателя к CAN-шине и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Для демонтажа клавиши необходимо использовать отвёртку с диаметром жала 3 мм. Нажать клавишу вверх (1), в нижней части клавиши станет доступно отверстие для демонтажа, вставить отвёртку в отверстие и потянуть на себя (2).

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от -40￮С до +85￮С и относительной влажности воздуха 95% при +25￮С в отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются. Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -40￮С до +85￮С, при относительной влажности воздуха до 95% при +25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков..

Гарантия изготовителя​

Гарантийный срок эксплуатации - 24 месяца (2 года) со дня продажи. При отсутствии отметки о продаже - с даты изготовления, в пределах гарантийного срока хранения 36 месяцев.

Гарантии изготовителя не распространяются в случаях:

• нарушения правил транспортирования, хранения, монтажа и эксплуатации, установленных в технических условиях и эксплуатационной документации;
• наличия механических повреждений и перепаек, не предусмотренных эксплуатационной документацией;
• монтажа и эксплуатации устройств не обученным и неаттестованным персоналом;
• использования изделий не по назначению.

Средний срок службы изделия - не менее 5 лет.

Комплектность​

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны (места эксплуатации).

Безопасность​

ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.

Лицензионные соглашения​

ДОБАВИТЬ ССЫЛКУ

Список изменений в прошивках​

Профиль 1: Кнопка (4), Температура (2)​
