Hardware ⇒ DB-03-45-11xx

документация обновлена 01.01.2024

Описание​

Сценарный выключатель предназначен для запуска сценариев управления элементами электрооборудования квартиры или дома в системе Bus77 Pro:

• световыми группами;

• приводами штор


Функции​

• настройка назначения контактов (сценарии, прямое управление);

• 2 положения тумблера (вверх/вниз с нейтральным положением)


Варианты прошивок​

v.2.0 - прошивка позволяет запускать сценарии, управлять световыми группами и шторами, а также измерять температуру окружающего воздуха. Сценарии назначаются в приложении.

Прошивка сценарного выключателя предустановлена на этапе производства устройства.

Пример настройки сценария: https://doc.iridi.com/SWDL/dev-iridi/Bus77_Home_Config/#сценарии.

Поддерживается приложениями: i3 pro, bus77 Home, Bus77 Lite.

Поддержка с приложениями сторонних вендоров не тестируется и работоспособность не гарантируется.

Технические характеристики​

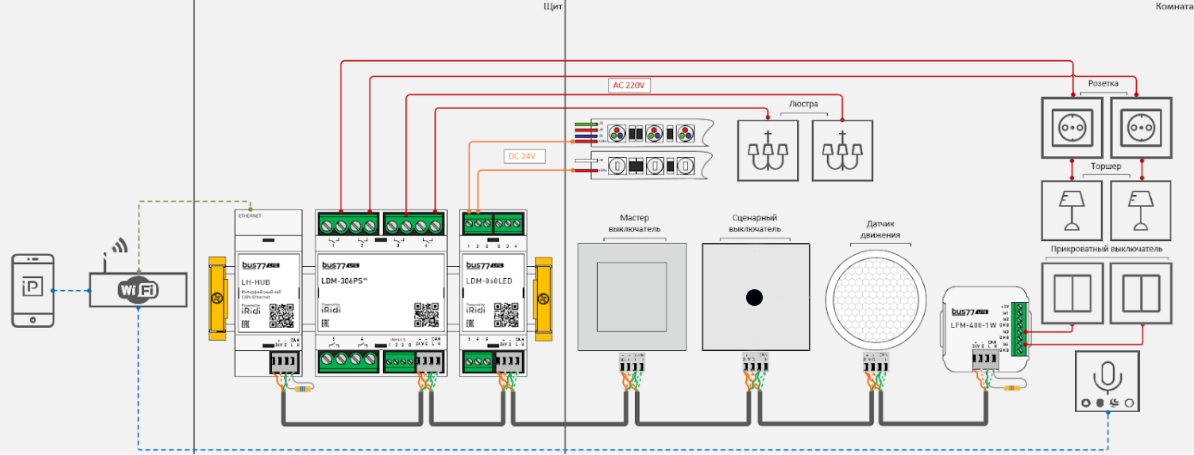

Варианты применения​

Габаритные размеры​

Разъемы на корпусе​

Назначение контактов

• питание
• • +24
• CAN шина
• • «GND» - линия CAN-GND
• • «L» - линия CAN-Low
• • «H» - линия CAN-High

Монтаж и подключение​

• 1-рычажный сценарный выключатель состоит из блока выключателя с тумблером, имеющим 2 не фиксируемых положения с нейтралью, декоративной рамки и металлического суппорта, которые соединяются между собой при помощи магнитов. Перед монтажом сценарного выключателя необходимо подключить клеммную колодку (CAN-шины и питание) к разъему на корпусе выключателя, суппорт с блоком выключателя прикрутить шурупами\саморезами в подрозетник с внутренними размерами диам. 66 х глубина 60 мм , установить декоративную рамку.
• Для подключения сценарного выключателя к CAN-шине и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от -40￮С до +85￮С и относительной влажности воздуха 95% при +25￮С в отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.
Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -40￮С до +85￮С, при относительной влажности воздуха до 95% при +25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 24 месяца (2 года) со дня продажи. При отсутствии отметки о продаже - с даты изготовления, в пределах гарантийного срока хранения 36 месяцев.

Гарантии изготовителя не распространяются в случаях:

• нарушения правил транспортирования, хранения, монтажа и эксплуатации, установленных в технических условиях и эксплуатационной документации;

• наличия механических повреждений и перепаек, не предусмотренных эксплуатационной документацией;

• монтажа и эксплуатации устройств не обученным и неаттестованным персоналом;

• использования изделий не по назначению.


Средний срок службы изделия - не менее 5 лет.

Комплектность​

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны (места эксплуатации).

Безопасность​

ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.

Лицензионные соглашения​

Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается.

По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1).

Лицензионное соглашение DB-03-45-11

Список изменений в прошивках​

Профиль 1: Кнопка (2)​
