Создание проекта i3 lite

Разработка проекта умного дома, офиса или здания

Быстрый старт​

1. Быстрый старт проекта с сервером i3 lite - создание проекта управления через сервер HDL IntelliCenter2 / UMC C3 / UMC C4 на базе оборудования HDL, KNX, Sonos и IP-Camera. добавлено 03.2019

2. В данном видео мы покажем как создать проект управления в i3 lite на базе оборудования Duotecno. добавлено 06.2017

Вход в приложение​

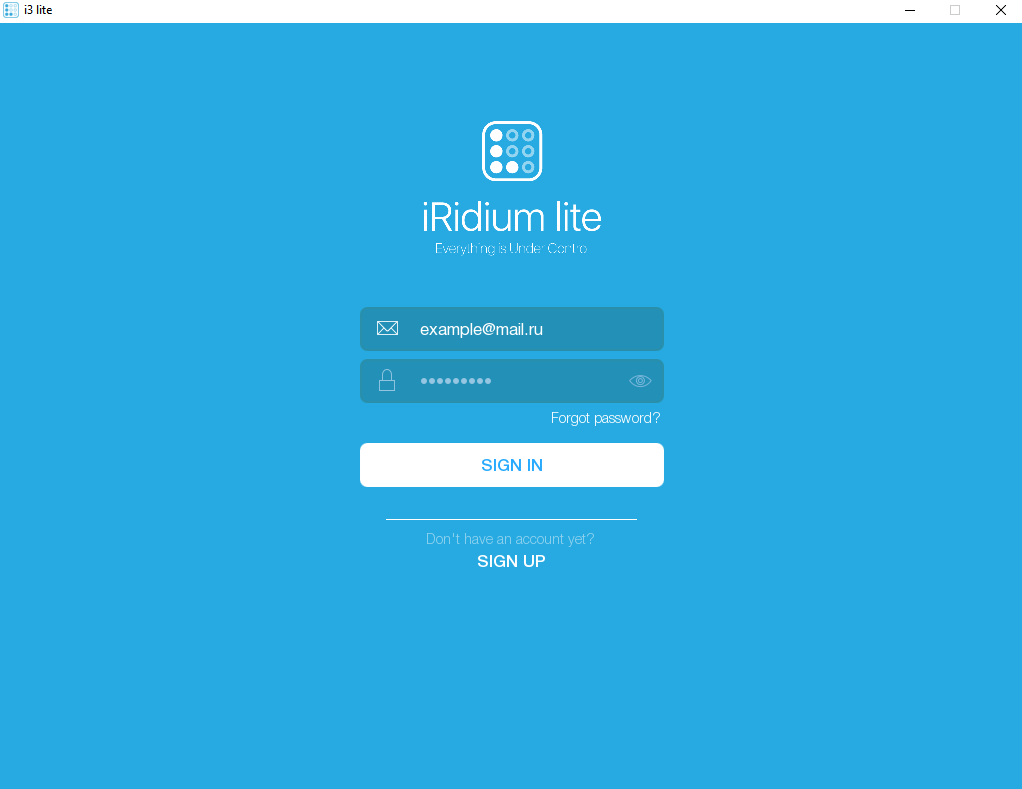

Если регистрация осуществлялась в приложении, то вы сразу окажетесь на странице авторизации. Иначе запустите приложение i3 lite. Открывшаяся страница называется “Welcome”. Введите почту и пароль, которые вы указали при регистрации. Нажмите “Вход”.

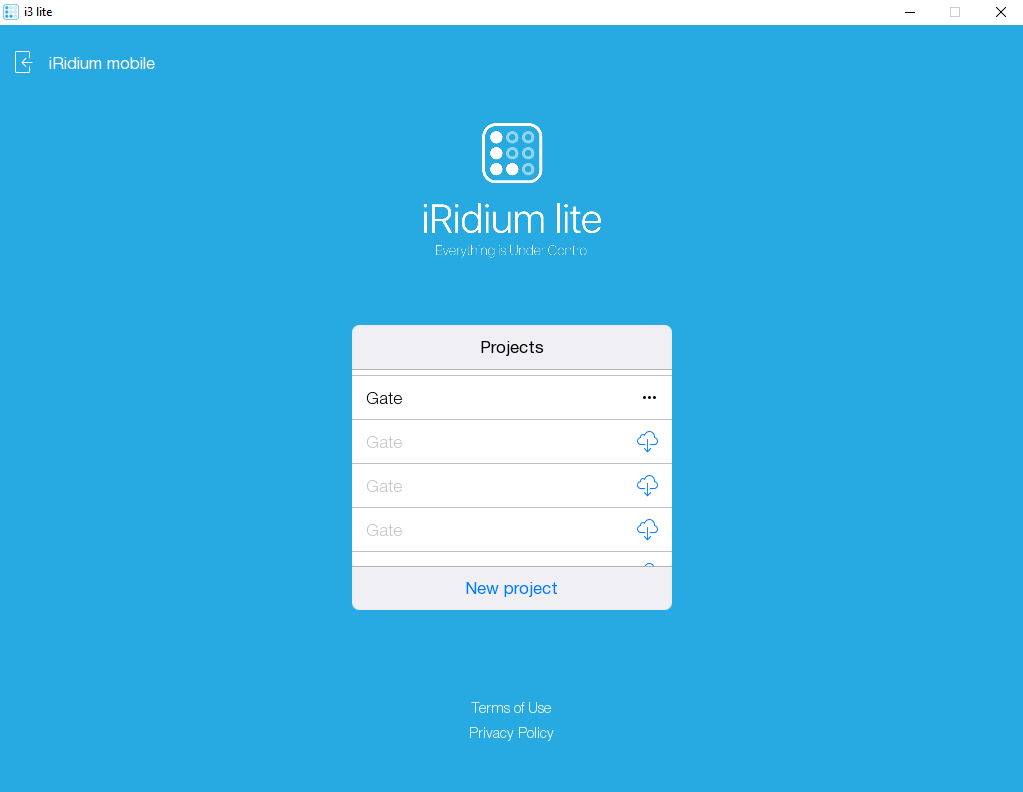

В этом окне отображаются созданные проекты.

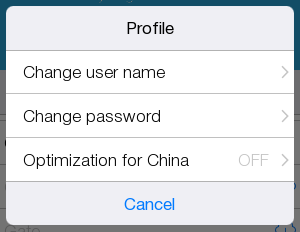

Измените настройки пользователя, нажав на имя пользователя в верхнем левом углу.

Нажмите "Новый проект" и введите имя проекта.

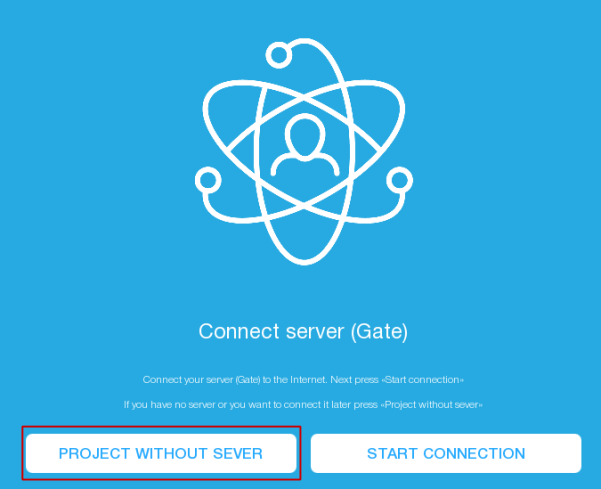

Выберите "Проект без сервера".

Конфигуратор​

Окно, куда инсталлятор попадает при запуске, называется Конфигуратор.

Вкладка “Основное” содержит данные о проекте и версию приложения, а также позволяет менять язык, стиль, отображение проекта.

Этажи и комнаты​

Для начала создайте этаж и добавьте в него две комнаты. Это делается при помощи “Add floors and rooms” или знака плюс в верхнем углу экрана.

Нажмите

Выберите “Первый этаж”.

Для добавления комнаты выберите ее из списка или введите название в строке.

Теперь один этаж с комнатой есть. В дальнейшем можно создавать как этажи, так и комнаты.

Добавьте вторую комнату.

Темплейт​

Вернитесь назад и запустите проект.

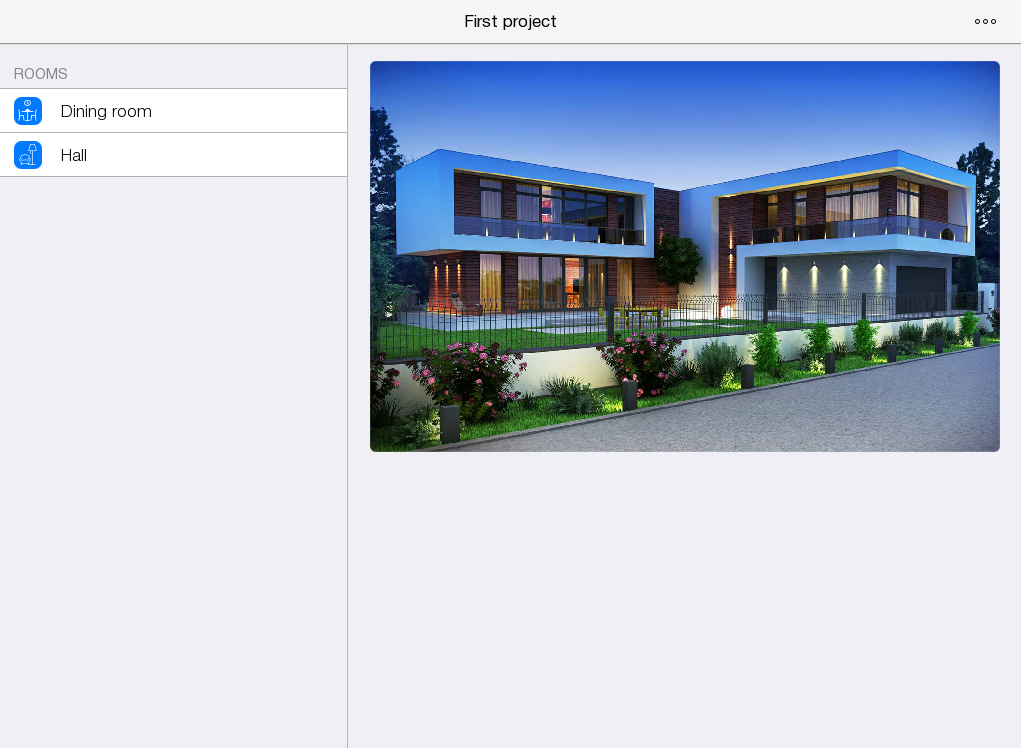

Это окно называется “Темплейт”, именно с ним взаимодействует конечный пользователь. В нем располагается список комнат, макросы и режимы.

В комнате отображаются виджеты устройств, макросы, режимы, фотографии и заголовки.

Отредактируйте их, нажав i3lite_ellipsis.png в правом верхнем углу. Там расположены кнопки управления.

Сохраните проект на облаке, чтобы в дальнейшем его не потерять.

Нажмите i3lite_cloud.png.

Устройства​

Вернитесь в “Конфигуратор”, перейдите во вкладку “Устройства”.

Добавьте устройство с помощью “Добавить устройство” или i3lite_plus.png вверху экрана.

Выберите “Use scanner” или “Manually from store”.

В обоих случаях вы попадёте в “Iridium store”.

Проще и быстрее использование сканера: он позволит добавить все существующие элементы одновременно. Нет необходимости вводить сетевые настройки (хост, порт, id и пр.).

Выберите “Use scanner”, “Add scanner” и попадёте в “Iridium store”.

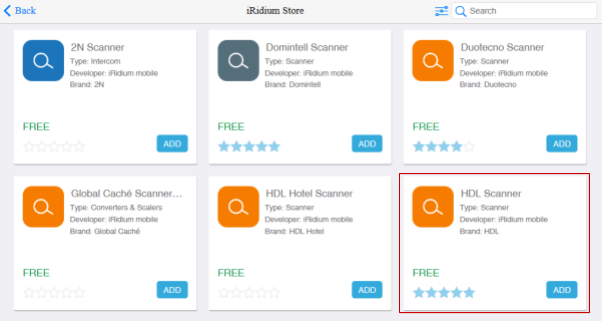

Нужный сканер “HDL Scanner”.

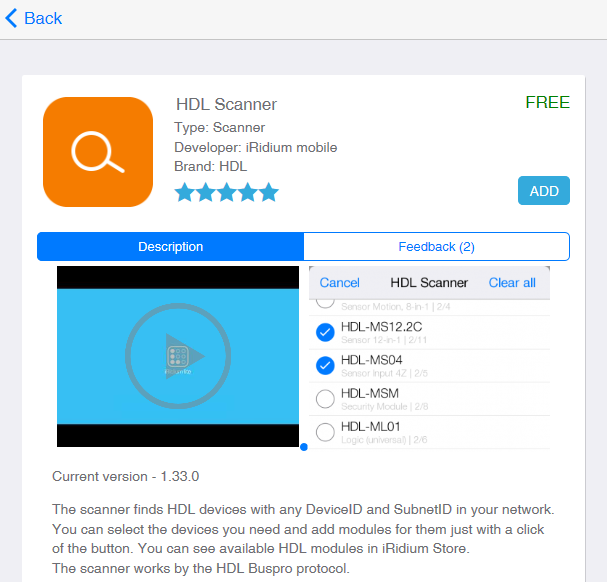

Нажав “HDL Scanner”, получите информацию о нем. Добавьте в проект.

Теперь “HDL Scanner” в списке устройств.

Запустите.

В окне отобразятся все доступные устройства.

Выберите диммер и добавьте в проект.

В окне - устройство и все сабдевайсы (подустройства), входящие в него. Сабдевайс - это функциональный объект i3 lite.

Например, один сабдевайс - лампочка, или один канал реле KNX или один канал диммера HDL.

Сенсоры не являются сабдевайсами и управление ими бесплатно.

Для удобства подсчета сабдевайсов при лицензировании, они объединены в пакеты по 20 штук.

В “Module preferences” можно удалить модуль и перейти на страницу с “Поддержкой”.

Нажав на , можно перейти в “Setup”.

Там настраиваются параметры доступа к устройству.

Нажав на сабдевайс, перейдите в его настройки.

Доступно

• активация/деактивация сабдевайса,
• переименование сабдевайса,
• изменение типа,
• задание местоположения,
• добавление описания,
• виджет,
• переименование виджета.

Расположение устройства задается с помощью свойства “Местоположение”, этим самым определяется физическое расположение устройства в комнате. Если же нужно расположить только виджет для управления устройством, то делается это в окне “Темплейт”.

Все устройства располагаются в комнатах.

При указании местоположения устройству, его виджеты автоматически разместятся в комнатах.

В дальнейшем можно убрать или добавить виджеты устройств из другой комнаты, при этом расположение устройства не изменится.

Разместите устройство в созданной комнате.

Добавьте местоположение диммера 2 и диммера 3. Запустите проект.

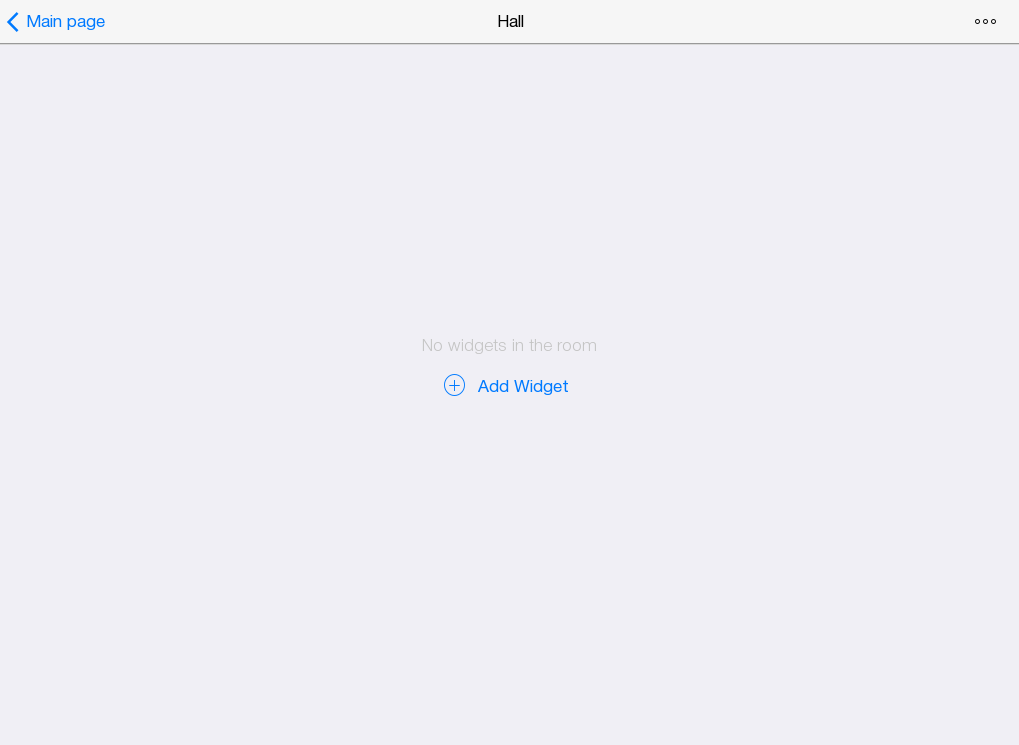

Перейдите в комнату.

Отображение статуса сенсоров на главной странице​

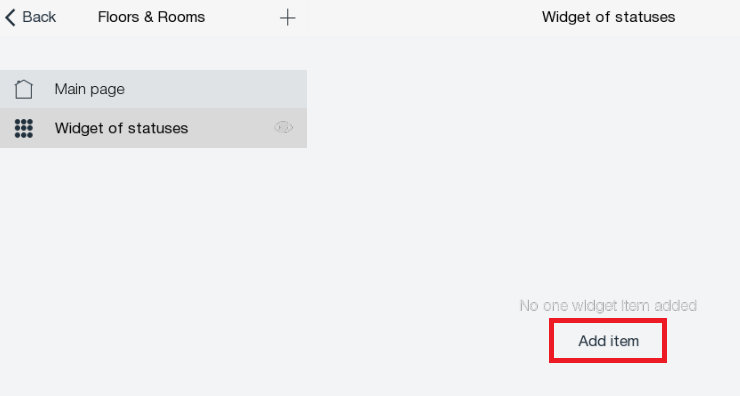

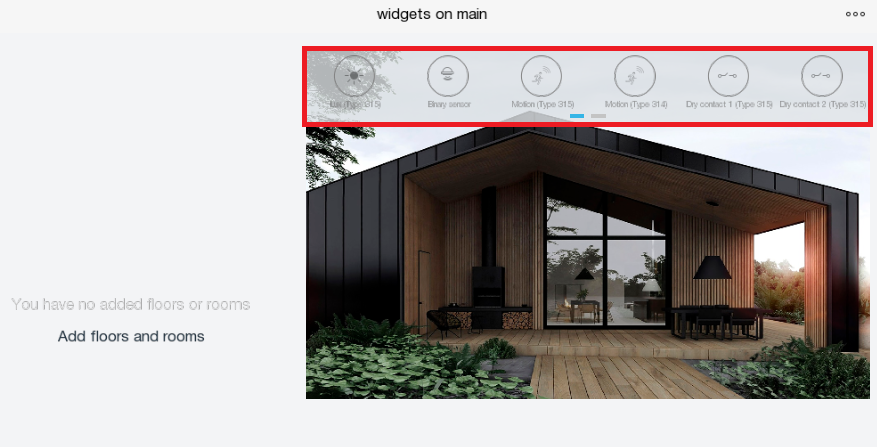

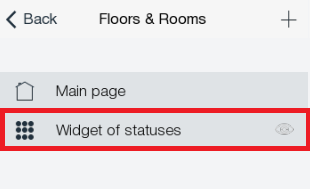

Для удобства можно вывести виджеты различных датчиков на главную страницу темплейта. Для этого перейдите в "Этажи и комнаты" и нажмите на вкладке Widgets of statuses .

Нажмите Add item и выберите из списка необходимый датчик.

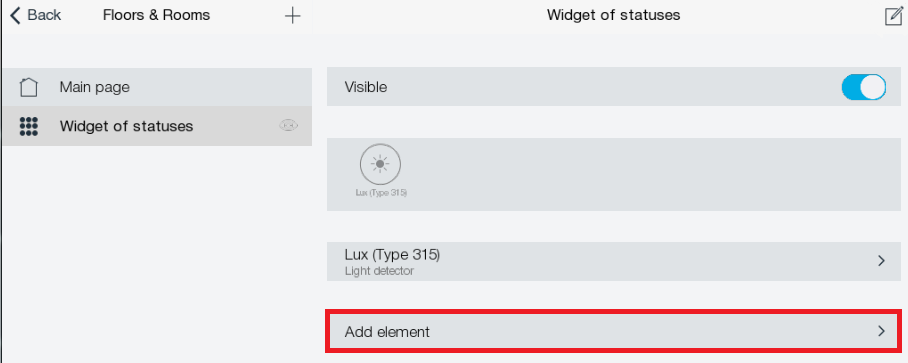

Для добавления дополнительных датчиков нажмите Add element

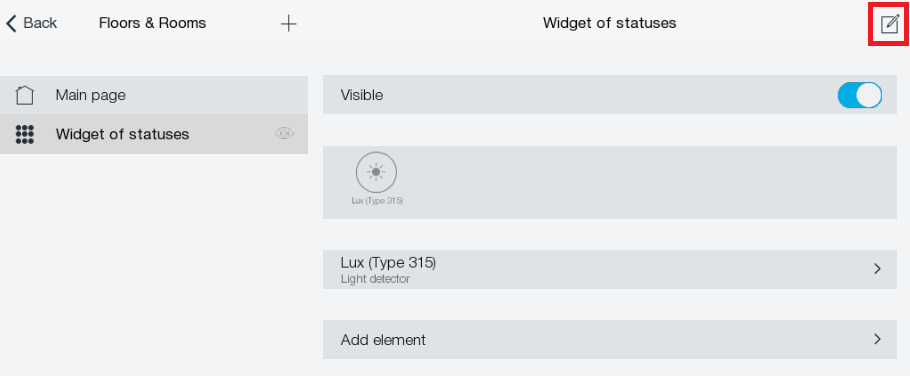

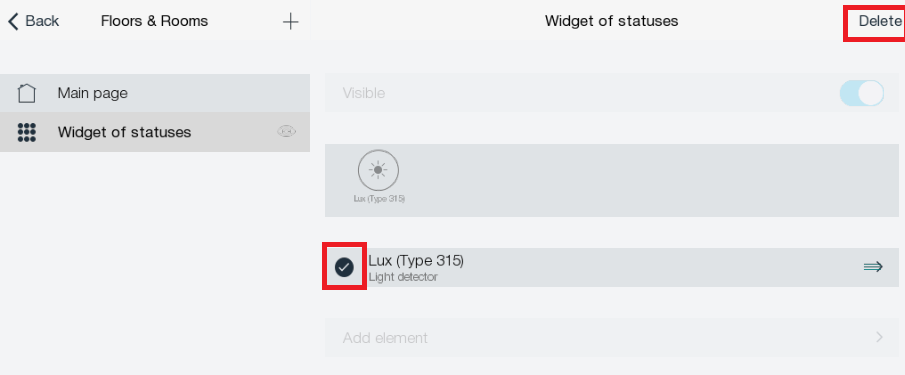

Для удаления ненужного датчика нажмите на кнопку редактирования в правом верхнем углу

Выберите датчик и нажмите Delete

После добавления нескольких датчиков, они сгруппируются по 6 элементов и отобразятся на главной странице темплейта. Перемещение между группами датчиков осуществляется свайпом.

Макросы​

Макрос - последовательность управляющих команд, которая активируется нажатием. Содержит Action (Действия) и Condition (Условие).

Создайте макрос для включения нескольких диммеров одновременно. Вернитесь в “Конфигуратор”.

Перейдите в “Макросы”.

Создайте с помощью или “Создать макрос”.

Задайте имя макроса.

Сохраните.

Создайте два макроса. Задайте местоположение макросам в комнате, где находятся диммеры.

Макрос 1

В “Добавить действие” выберите “Устройство”.

Выберите Light 1.

Нажмите “On”.

Добавьте Light 2.

Выберите “Brightness”.

Установите “Value” на 50.

Макрос при нажатии на него будет включать диммеры.

Макрос 2

Создайте макрос Second macro.

В “Add action” выберите Light 3.

Нажмите “On”.

Задайте условие для этого макроса, нажав “Add condition”.

Выберите “Устройства” и Light 1 со значением “On”.

Диммер 3 будет включаться только, если включен диммер 1.

Запустите проект.

Чтобы проверить работу макросов, выключите диммеры.

При нажатии на “First macro” включатся диммер 1 и диммер 2. При этом у диммера 2 будет заданное ранее значение.

При нажатии “Second macro” включится диммер 3, так как диммер 1 тоже включен. Если выключить диммер 1 и диммер 3 и вновь нажать “Second macro”, то диммер 3 не включится.

Расписание​

Чтобы лампочки включались и выключались в определенный промежуток времени, создайте расписание и правило.

Расписание создается с помощью или “Добавить расписание”.

Задайте имя.

Появится окно с созданным расписанием.

Создайте событие.

Нажмите “Add event”.

Задайте имя, начало и конец события.

Конец события не используется. Оставьте без изменения.

Созданное событие:

Правила​

Правило - это логический компонент проекта, который отслеживает изменение состояния оборудования и реагирует на изменение согласно заданной логики. Правило может быть серверным и панельным. Панельное правило работает на панелях пользователя только при работе приложения i3 lite. Серверное правило работает на сервере даже при закрытом приложении.

Создайте два панельных правила.

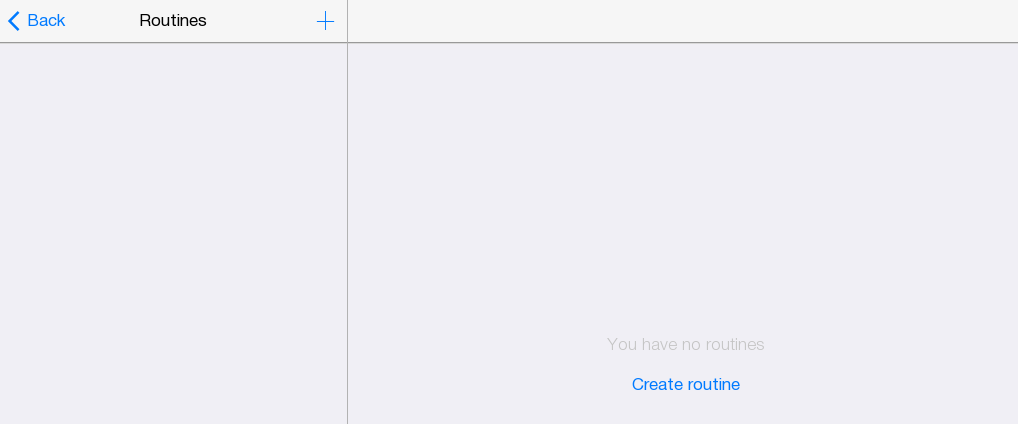

Перейдите в “Правила” и создайте новое правило.

Нажмите

Выберите “Local” (панельное правило), так как сервер не задействован в проекте.

Введите имя.

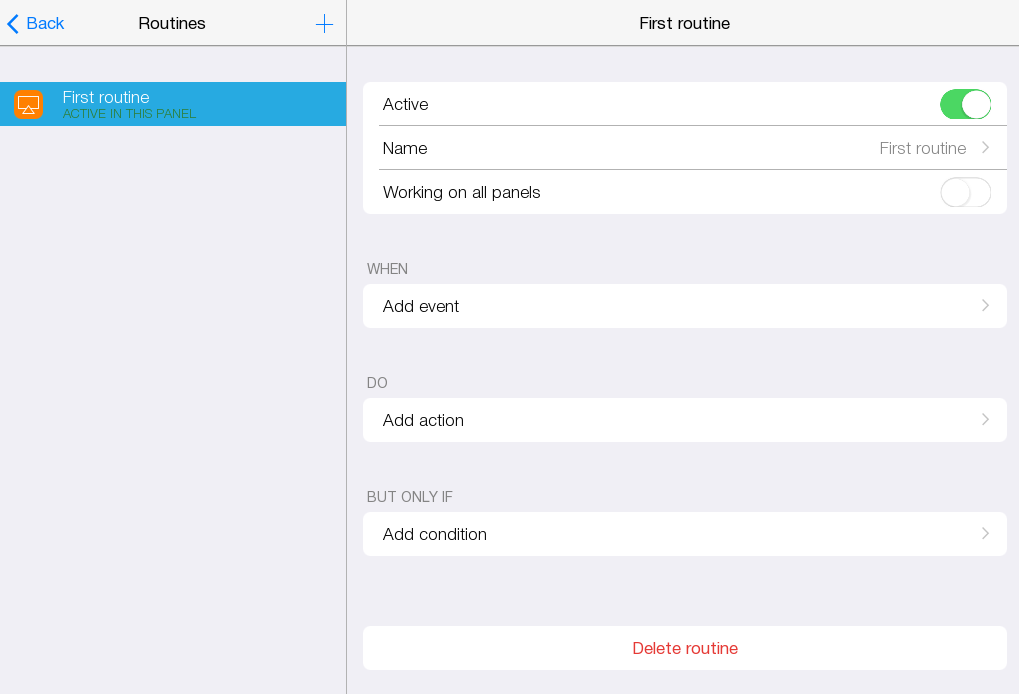

Окно с созданным правилом:

Заполните созданное правило.

Правило 1

В “Add event” добавьте событие “Schedule”.

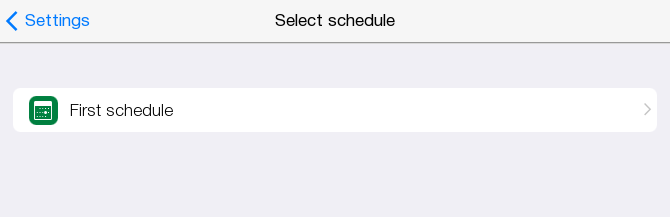

Выберите из списка необходимое расписание.

Нажмите “Start”.

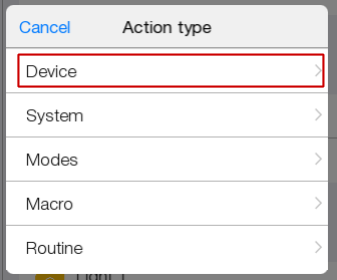

В “Add action” выберите “Device”.

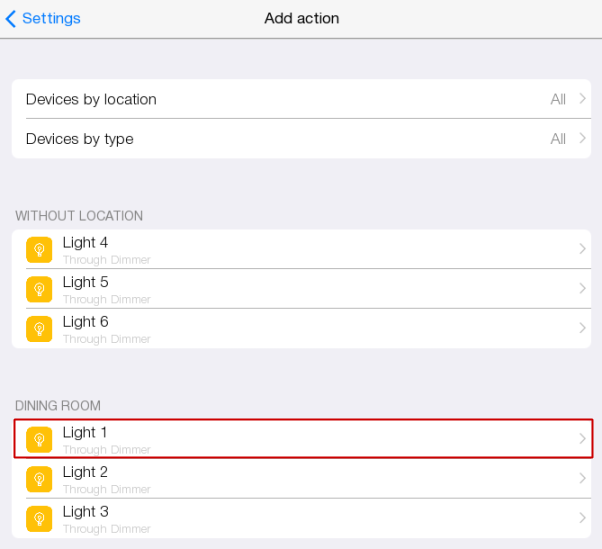

Выберите диммер 1.

Нажмите “On”.

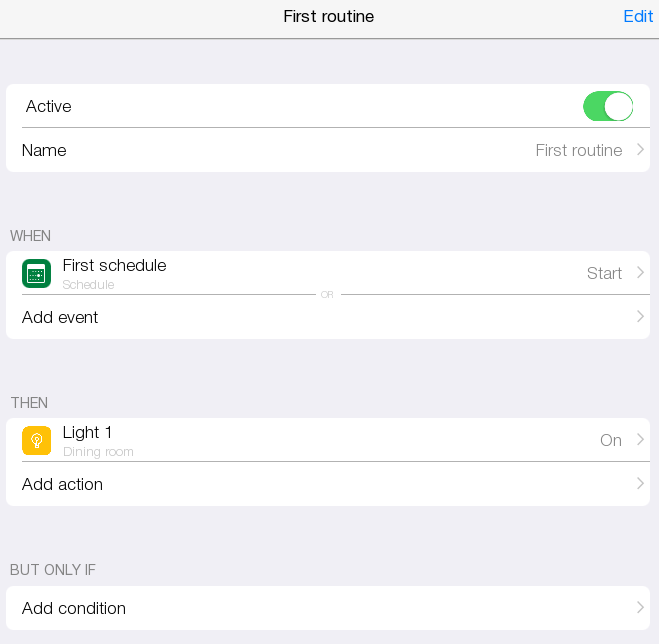

Готовое правило:

В момент начала события, загорится лампочка 1.

Правило 2

Нажмите

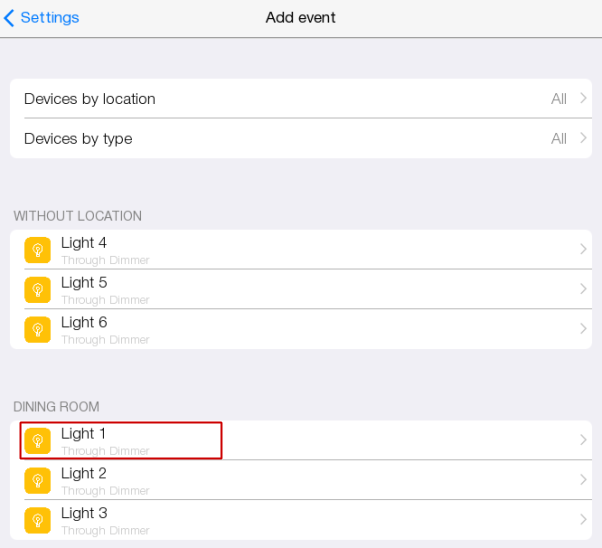

В “Add event” добавьте условие, что диммер 1 включен.

Нажмите “On”.

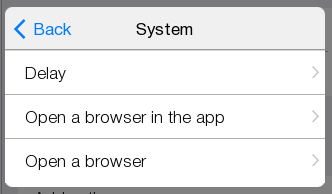

Нажмите “Add action”, выберите “System”.

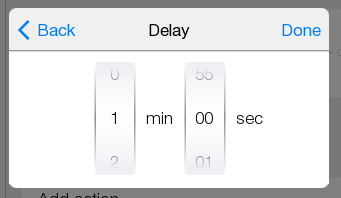

Выберите “Delay” со значением 1 минута.

Добавьте диммер 2 на “On”.

Теперь добавьте условие в “Add condition”.

Выберите “Расписание”. Нажмите “Active”.

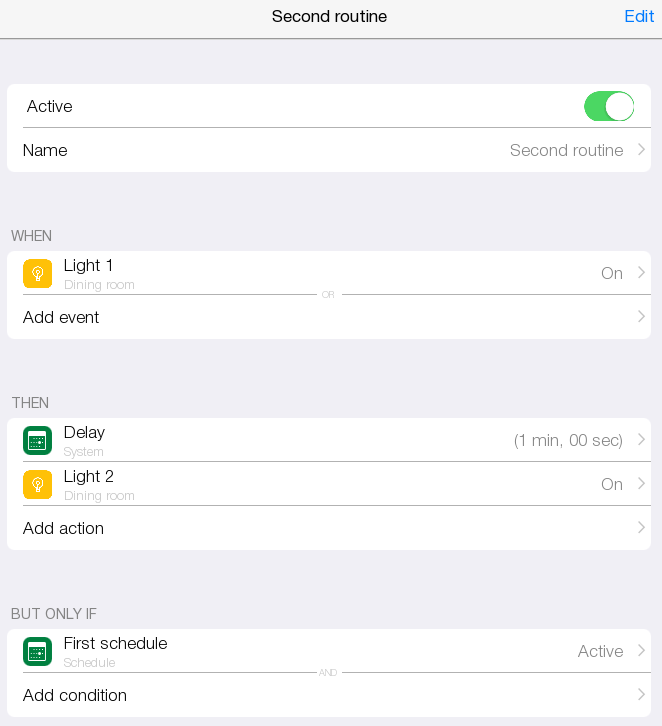

Правило готово.

Если лампочка 1 включена и событие активно, происходит задержка в 1 минуту и включается диммер 2. Перейдите в темплейт и зайдите в комнату, чтобы проверить, как работают правила.

Режимы​

Правила можно запускать при помощи режимов - своеобразных триггеров.

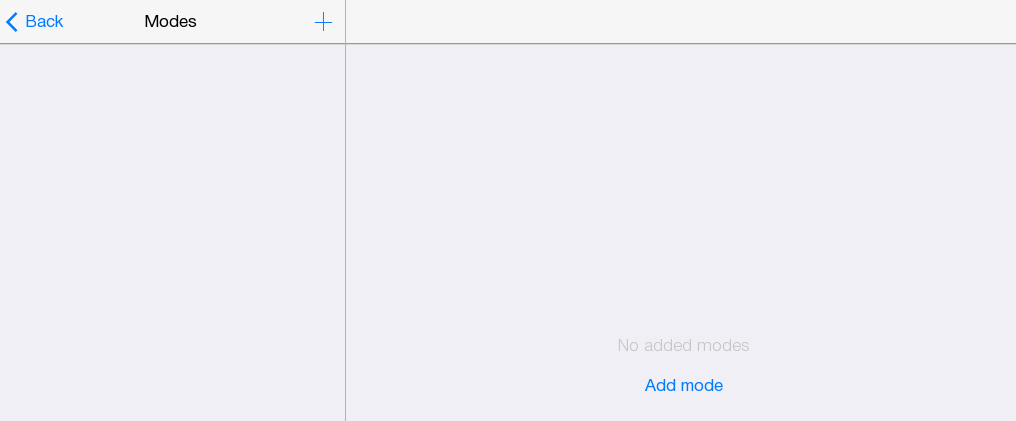

Перейдите во вкладку с режимами.

Создайте режимы с помощью или “Добавить режим”.

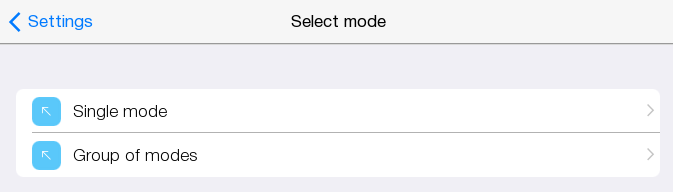

Режимы бывают одиночные и групповые.

Создайте оба типа.

Одиночный режим

Окно одиночного режима:

Расположите режим в нужной комнате.

Нажмите “Place”.

Групповой режим

Нажмите .

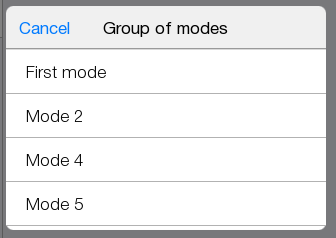

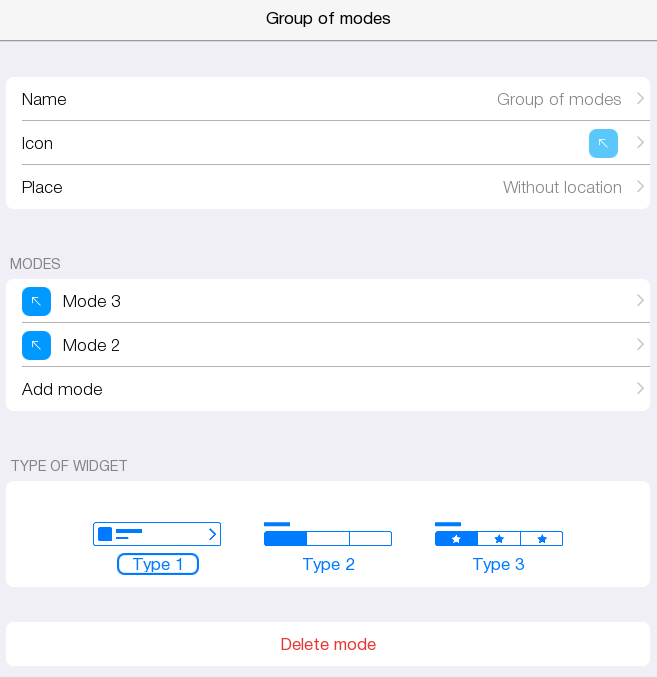

Окно группового режима:

Задайте местоположение режима в комнате, где размещены диммеры.

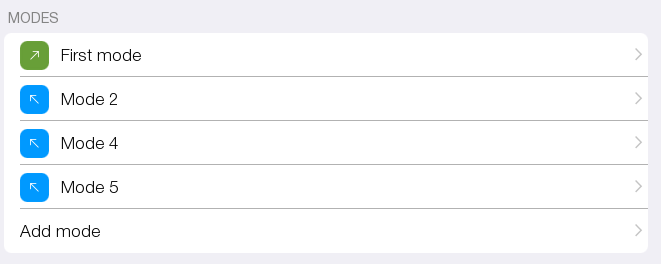

Добавьте еще два режима в группу.

Нажмите “Add mode”.

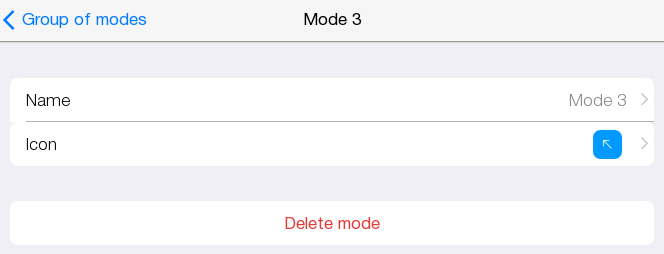

Нажав на режим, можно

• удалить режим (“Delete mode”),

• изменить имя,

• изменить иконку.

Измененный режим:

Вид групповых режимов можно изменять.

Выберите “Тип 2”.

Редактирование комнат​

Запустите проект.

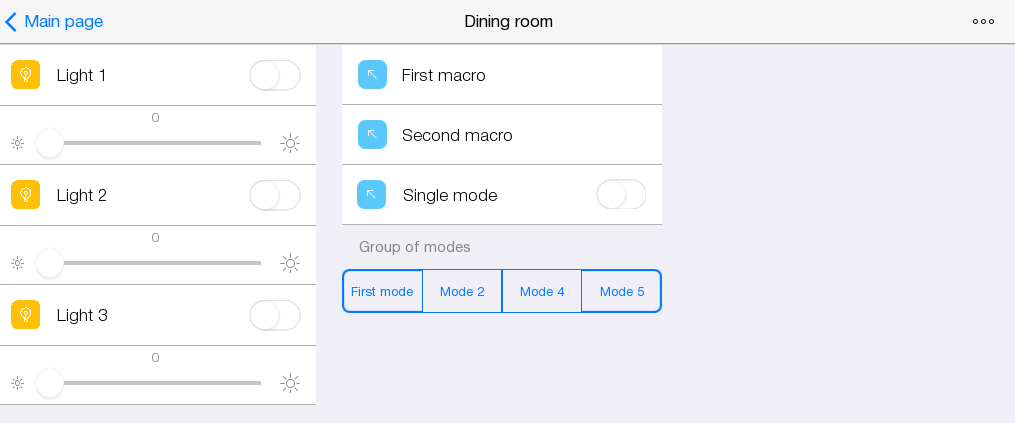

Перейдите в комнату.

Попробуйте поменять элементы местами.

Нажмите

Выберите “Room editor”.

Нажмите “Add column break”.

В комнату добавлен разрыв колонки.

Нажмите .

Выберите “Room editor”.

Нажмите “Edit mode”.

Создайте две колонки.

В первой колонке будут виджеты, во второй - макросы и режимы.

Удерживая , переносим макросы и элементы под .

Поменяйте местами “First macro” и “Second macro”.

Нажмите “Done”.

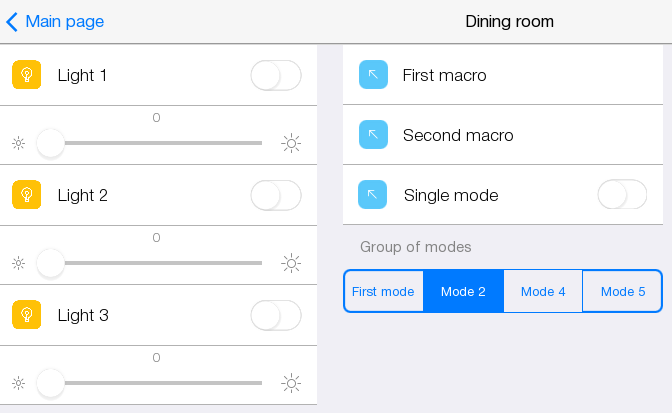

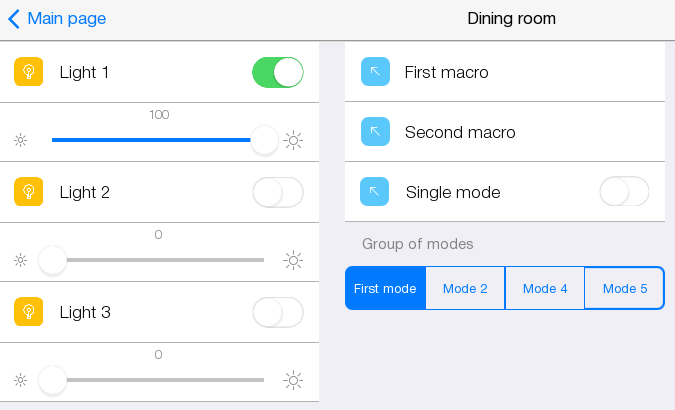

Комната выглядит так:

Вернитесь в “Конфигуратор”.

Создайте три новых правила с использованием режимов.

Перейдите в “Правила”.

Правило 3 для проверки деактивации

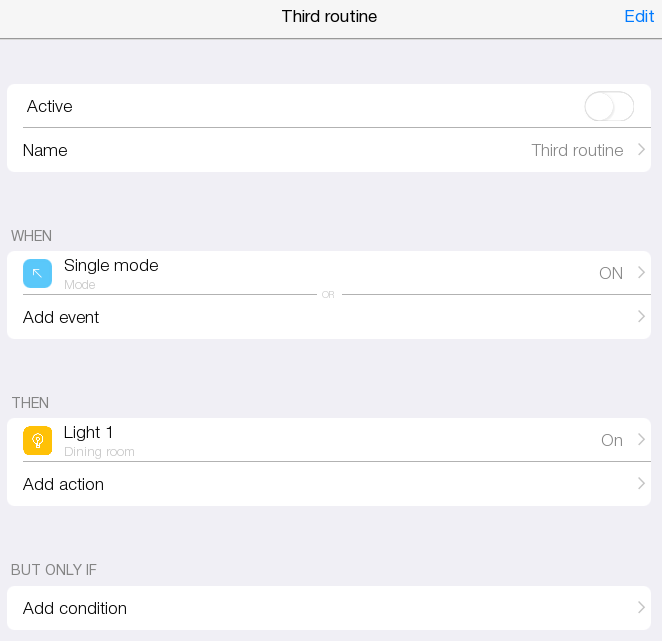

Создайте правило “Third routine”.

В “Add event” выберите “Modes”.

Выберите одиночный режим.

Состояние “On”.

В “Add action” настройте включение диммера 1 и деактивируйте правило.

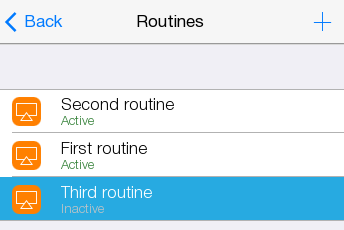

В колонке слева правило становится последним.

При нажатии на режим лампочка не загорится.

Правило 4

С его помощью будет включаться диммер 1. Нажмите “Событие”.

Выберите “режимы”.

Нажмите “Групповой режим”. Нажмите на один из созданных.

В “add action” - простое включение диммера.

"Device" - диммер 1. Нажмите “On”.

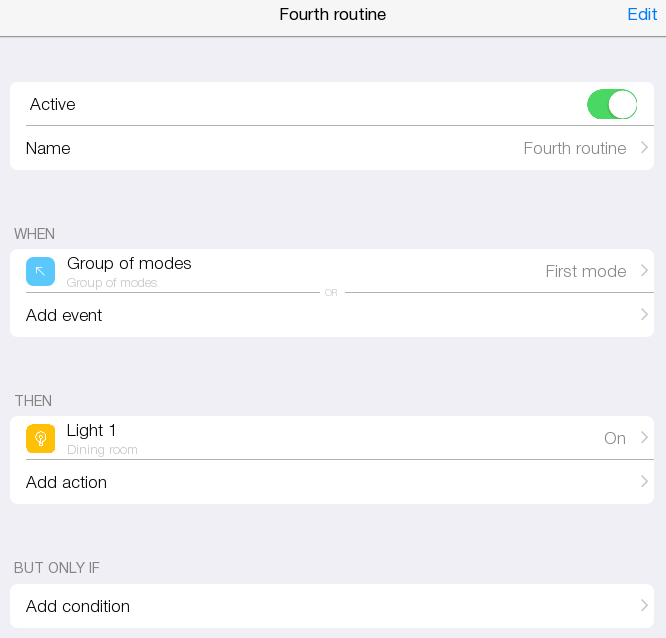

Правило выглядит так:

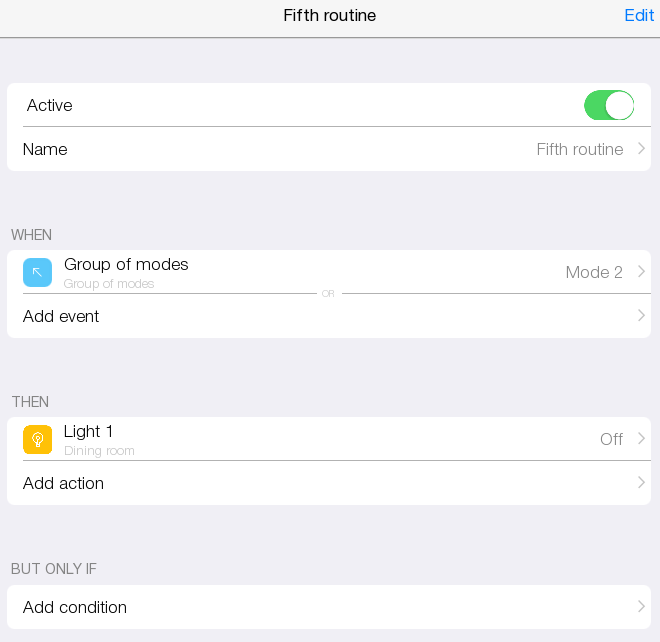

Создайте правило 5 - на выключение диммера.

Нажмите “Событие”.

Выберите “Групповой режим”.

Нажмите режим отличный от первого (“Mode 2”).

В “Add action” - выключение диммера.

Запустите проект.

Перейдите в комнату.

Выключите с помощью виджетов все диммеры.

Нажмите на режимы.

Проверьте работу правил.

Push-уведомления​

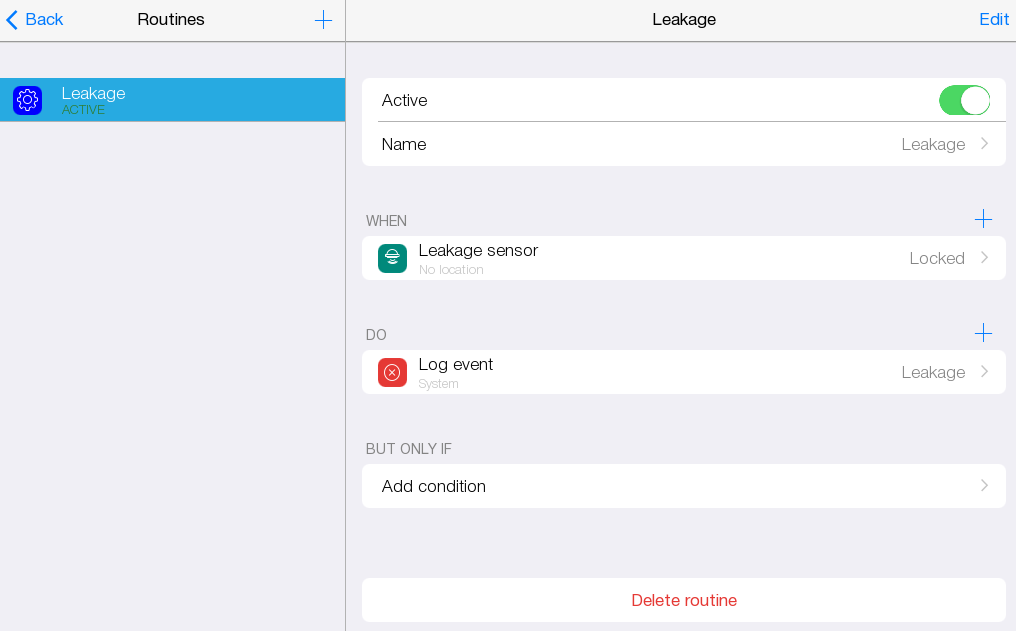

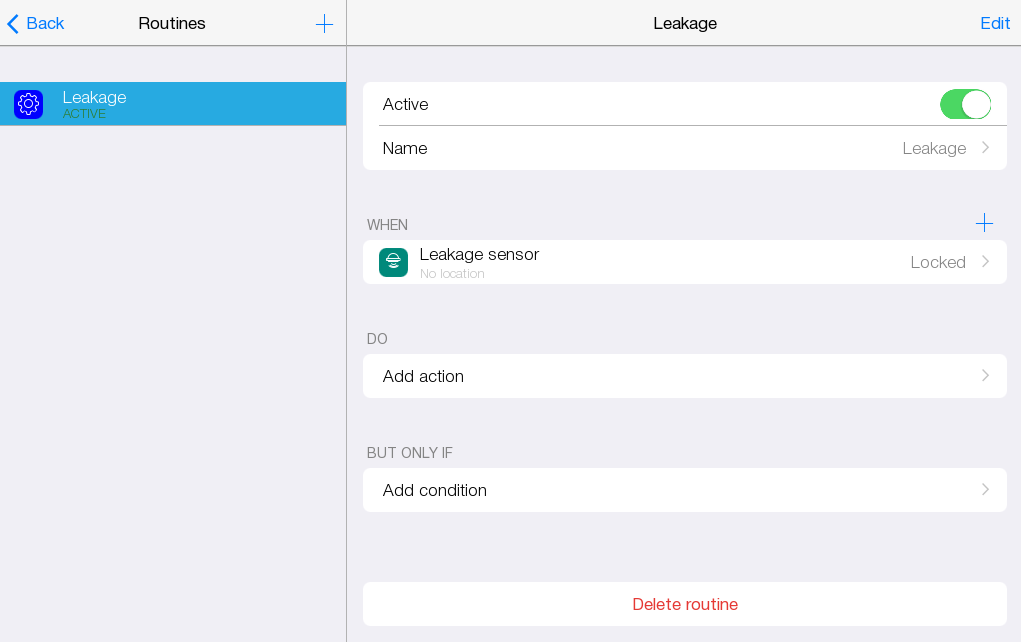

Чтобы настроить Push-уведомление о каком-либо событии, создайте серверное правило

В событие "Когда" добавьте устройство, о срабатывании которого необходимо уведомить пользователя

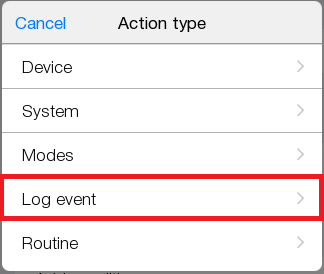

Добавьте в действия запись в журнал

Впишите текст, который будет видеть пользователь при срабатывании Push-уведомления и характер оповещения - информирующее или аварийное

Передайте проект конечному пользователю. Для этого перейдите на вкладку Users конфигуратора и нажмите Add a user. В появившемся окне введите электронную почту пользователя.

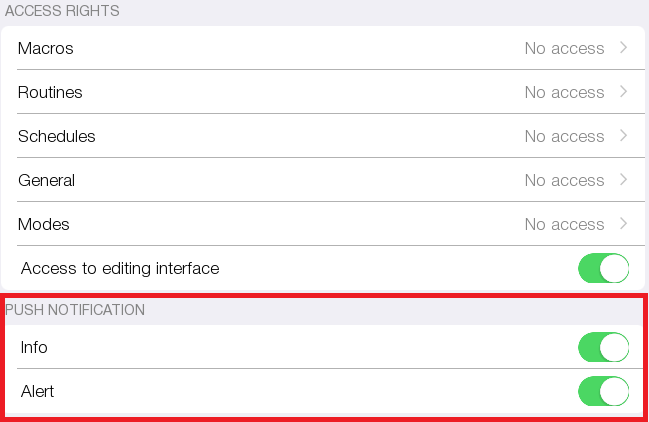

После этого включите оповещения для данного пользователя

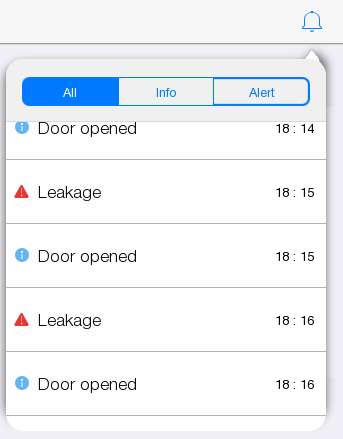

Теперь при срабатывании определенного устройства, на устройство пользователя будут приходить Push-уведомления, а в приложении i3 lite сообщения.
