Система климат-контроля. Тёплый пол
Система поддерживает комфортную температуру пола, в зависимости от выбранного режима или времени. Управляет матами электрического теплого пола по датчику температуры.
Типовое применение системы:
- Подогрев пола в санузлах, для комфортного пребывания там, а также для уменьшения влажности;
- Подогрев пола на лоджии, для комфортного пребывания там, а также для отсечения потока холодного воздуха от панорамных окон лоджии;
- Подогрев пола в прихожей в осенне-зимнее время, для просушки обуви и избавления от влажности;
- Подогрев рабочей зоны в кухне в осенне-зимний период (если пол из плитки).
Работает в одном из 4х режимов:
- Ручной - в этом режиме система держит установленную пользователем температуру, поддерживаются подрежимы: Комфорт(35), ЭКО(30), Сон(20) или любая заданная пользователем температура. Целевые температуры подрежимов могут быть изменены пользователем.
- Расписание - в этом режиме можно задать недельное расписание, по которому система будет переключать подрежимы.
- Безопасный - в этом режиме выставляется минимально допустимая температура пола (например 20С), используется обычно при долговременном отсутствии (отпуск).
В зависимости от выбранного режима, система поддерживает необходимую температуру и логику работы теплого пола.
Также есть 2 системных режима:
- Сервисный - в этот режим можно перевести систему из приложения, он нужен для обслуживания элементов системы. В этом режиме не работает логика управления термостатом, можно управлять нагревом пола вручную. Также можно следить за показаниями датчика температуры.
- Аварийный - в этот режим термостат перейдет автоматически, если перестанут поступать актуальные и адекватные данные от датчика температуры комнаты (датчик уйдет в обрыв или в КЗ или начнет выдавать сильно завышенные или заниженные показания). При переходе в этот режим питание теплого пола будет отключено.
В зависимости от выбранного режима, оборудование поддерживает необходимую температуру и логику работы. Если какой то из датчиков температуры вышел из строя - система предупредит, что надо вызвать техника и перейдет в режим управления без внешнего датчика температуры.
Типы электрического теплого пола

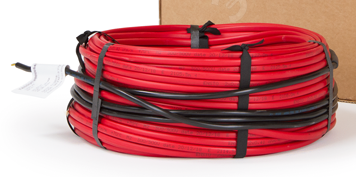

Нагревающий кабель. Это проводник имеющий большое сопротивление. Он помещен в надежную изоляцию. При прохождении тока кабель нагревается.

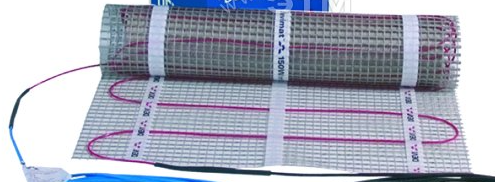

Тепловой мат. В этом устройстве используется тот же кабель с высоким сопротивлением, но он закреплен на мате-пленке с уже заданным шагом.

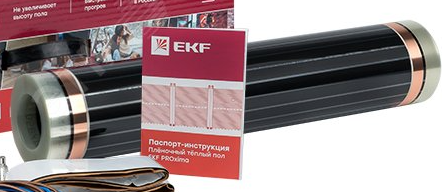

Инфракрасный теплый пол - cпециальная пленка, которая испускает инфракрасные лучи. Толщина такой пленки не более 5 мм. В ее слое установлена полупроводниковая плоская нагревающая полоса.
Любой из этих типов можно использовать, однако нужно учитывать что потребляемая мощность должна быть не более 3000 Вт.
Особенности монтажа каждого типа указаны в прилагаемой к нагревательному элементу схеме или в паспорте изделия, обязательно следуйте этим инструкциям.
Принцип работы системы
Система управления теплым полом воздействует на питание мата теплого пола, тем самым регулирует температуру нагрева пола.
В системе указывается целевая температура, она сравнивает ее с текущей и принимает решение о подаче или отключении питания мата теплого пола.

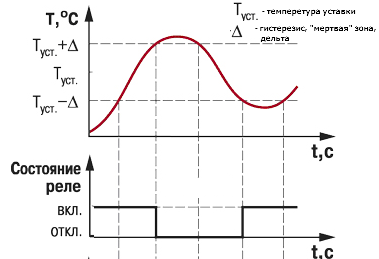

В текущей реализации используется алгоритм 2-х позиционного регулирования с гистерезисом (подробнее про алгоритм по ссылке) . Следовательно, выходное реле первоначально выключается при значениях Т > Туст+Δ , включается при Т<Туст–Δ и вновь выключается при Т>Туст+Δ. Обычно значение гистерезиса для типовых условий устанавливают равным 0,5 С (для эл. теплых полов).
Основные элементы системы
Релейный блок управления на 6(14) термостатов - DM-006PS
На базе блока можно организовать до 6(14) каналов управления температурой пола. Логика управления каждого канала работает независимо, температура пола берется с сетевого датчика температуры (NTC подключенный к модулю ввода FM-400-1W).
Подробное описание модуля здесь.
Монтаж:
Модуль монтируется в электрический щит на DIN рейку.
Модуль управления теплым полом - FM-401P
На базе блока можно организовать 1 канал управления температурой пола. Датчик температуры пола подключается непосредственно к модулю. Логика управления исполняется на модуле, она управляет встроенным реле, через который питается мат теплого пола.
Подробное описание модуля здесь.
Монтаж:
Модуль устанавливается в непосредственной близости от мата теплого пола в монтажную коробку.
Модуль ввода FM-400-1W
К модулю подключается датчик температуры тип FS-T-NTC. Модуль считывает сопротивление с датчика, преобразует в градусы и отправляет по сети бас77 на термостат значение температуры пола.
Подробное описание модуля здесь.
Монтаж:
Модуль монтируется под выключатель в углубленный подрозетник (пример).

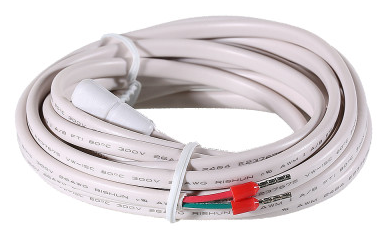

NTC датчик температуры пола
Сопротивление датчика зависит от температуры пола. Датчик подключается напрямую к входам модуля ввода (FM-400-1W).
Подробное описание модуля здесь.
Монтаж:
Датчик помещается непосредственно под напольное покрытие и закрепляется монтажной лентой – желательно на расстоянии 50-60 см от ближайшей стены.

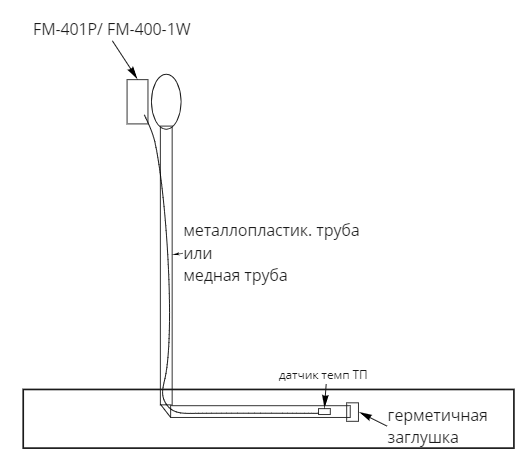

Лучше размещать датчик в НЕ гофрированной трубке, например в металлопластиковой трубе диаметром 16мм – это позволит быстро и удобно менять неисправный элемент без вскрытия пола. С одной стороны трубка ГЕРМЕТИЧНО закрывается пробкой либо изолентой (для защиты датчика от пыли, клея или раствора), а другой конец подводится к стене для соединения с устройством ввода.
Если теплый пол монтируется в стяжку, то монтаж трубки выполняется между двух витков нагревательного кабеля (или карбоновых стержней) на одинаковом удалении от них.
При использовании нагревательных матов трубка помещается в штробу чернового пола.
При использовании инфракрасной пленки датчик помещается под пленку на ее черную полосу. При этом для того чтобы под пленкой не создавалось неровностей, требуется сделать вырез в подложке для теплого пола – под датчик и под провод, идущий от датчика к стене с терморегулятором. Кроме того, если датчик помещается в трубку, то для нее на полу потребуется сделать штробу.
Схемы системы
Первый вариант построения системы

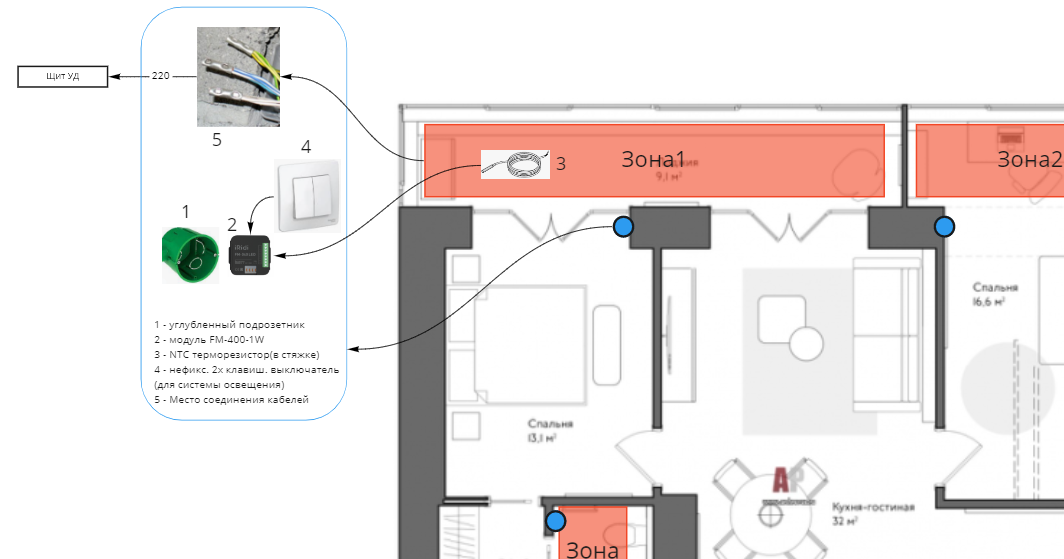

Схема расположения элементов:

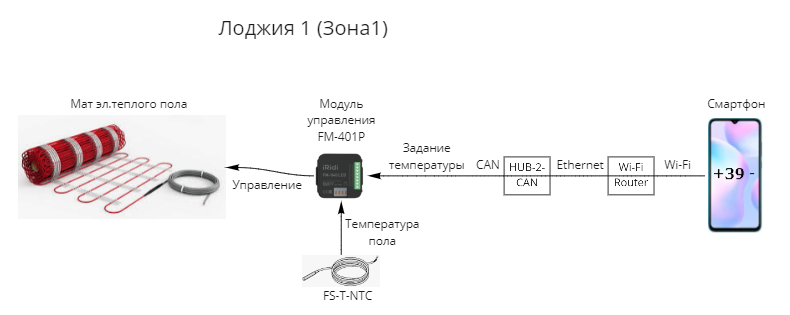

Структурная схема:

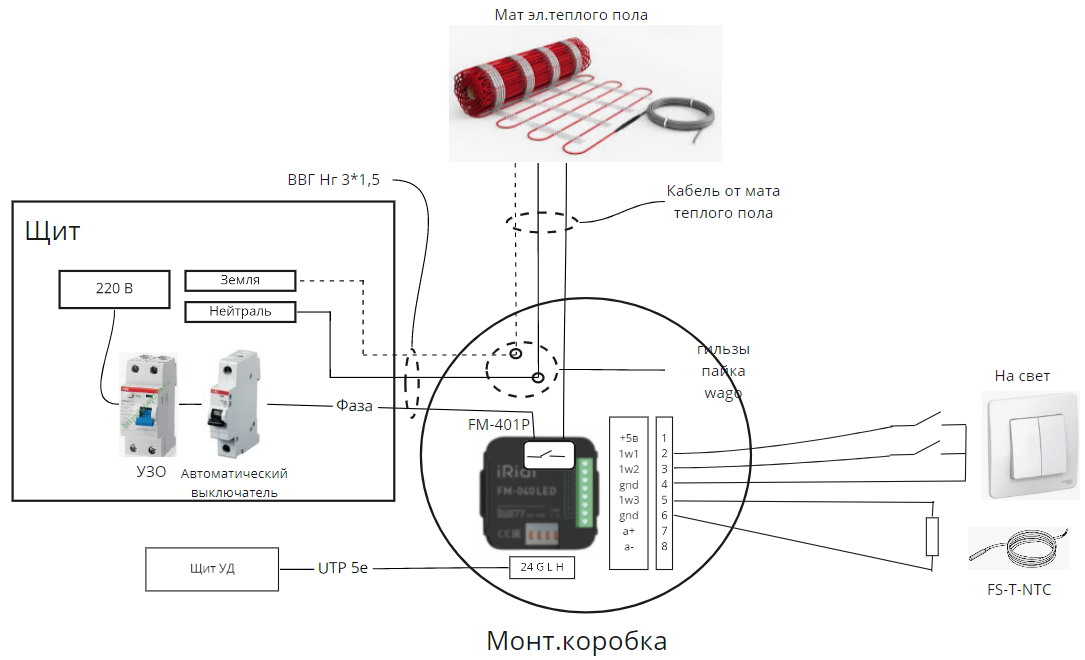

Монтажная схема:
Второй вариант построения системы

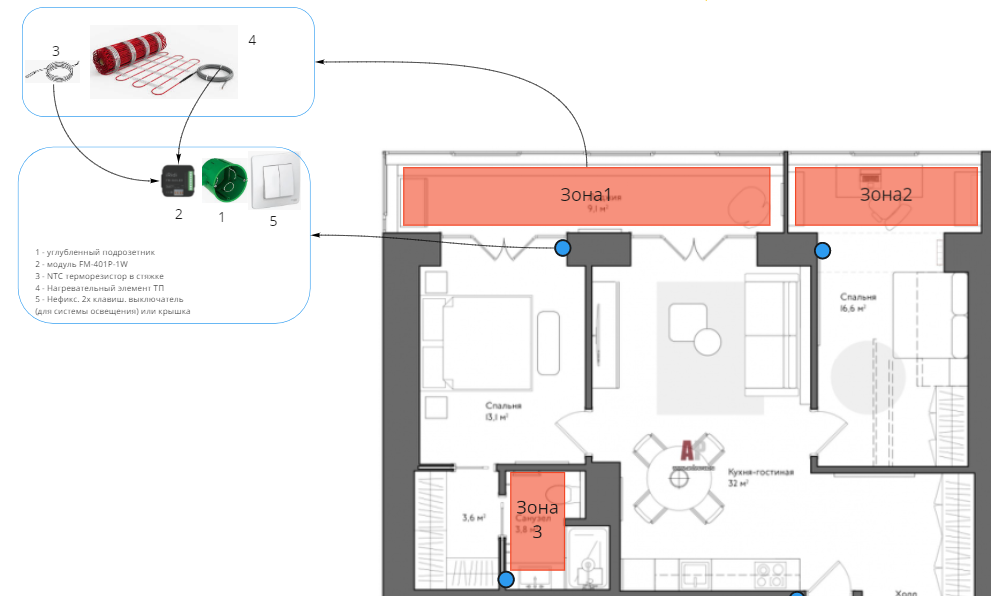

Схема расположения элементов:
Структурная схема:

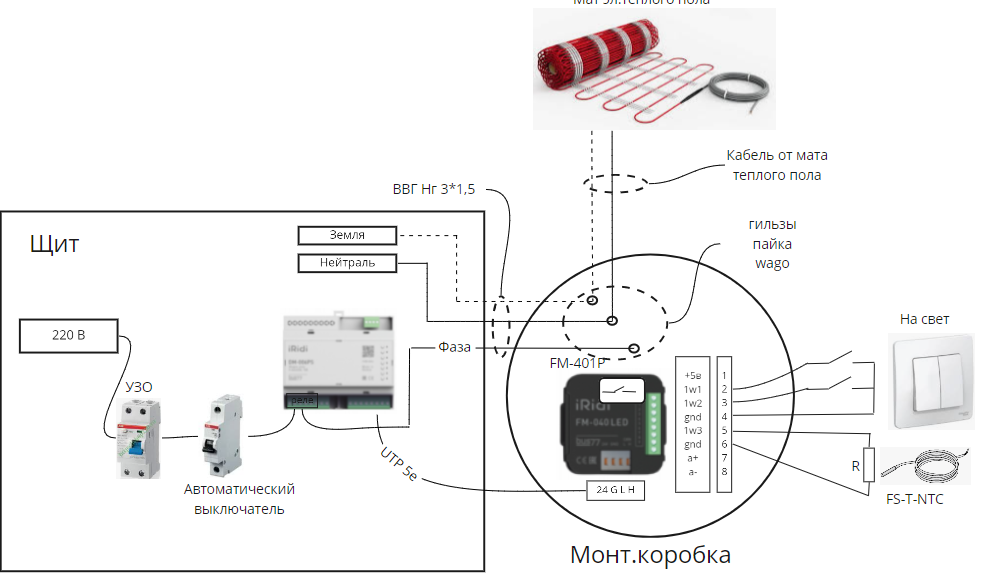

Монтажная схема:
Этапы работ по внедрению системы
| № | Этап | Результат этапа |
|---|---|---|
| 1 | Оговаривается с заказчиком в каких зонах ему необходимо управлять теплым полом | В ТЗ включается список зон регулирования, обозначается погрешность регулирования (1 °С) и прочие важные ограничения |
| 2 | Определяются места монтажных коробок (обычно там, где выключатель света или отдельно в невидимой зоне) | Места согласованы с дизайнером и включены в дизайн проект |
| 3 | Прокладываются, маркируются необходимые кабеля | Кабельный журнал |
| 4 | Устанавливаются монтажные коробки | Монтажные коробки на месте |
| 5 | Прозвонка кабелей | Акт прозвонки |
| 6 | Проверка и установка матов теплого пола | Маты закреплены, работоспособность проверена |
| 7 | Проверка и установка датчика температуры пола | Датчик установлен в трубку, работоспособность проверена |
| 8 | Чистовая отделка (укладка плитки, других материалов) | Плитка уложена |
| 9 | Прозвонка кабелей, проверка мата и датчика | Акт прозвонки, мат греет, датчик исправен |
| 10 | Установка контроллера ТП, подключение кабелей к контроллеру | Контроллер установлен, кабеля подключены |
| 11 | Наладка системы | Проверена работоспособность всех элементов в ручном режиме, проверена работоспособность системы в целом |
| 12 | Сдача системы | Заказчику выдана инструкция по использованию системы, показаны основные операции с системой |
Спецификация на оборудование
| Изображение | Наименование | Код | Где купить |
|---|---|---|---|
| Мат теплого пола, греющий кабель или пленочный теплый пол | Любой тёплый пол с потребляемой мощностью до 3000 Вт | |
| Контроллер теплого пола | FM-401P | |
| Модуль ввода | FM-400-1W | |
 | Блок реле 6(14) каналов | DM-006(14)PS | |
| Датчик температуры пола | Valtec VT.AC501.0 | |
 | Коробка монтажная стандарт | 6304175 | https://ipro.etm.ru/catalog/nn/6304175 |
 | Коробка монтажная углубленная | 8547845 | https://ipro.etm.ru/catalog/nn/8547845 |
