Общее описание системы​

Учеными давно доказано, что освещение значительно влияет на самочувствие человека, поэтому важно этому вопросу уделять должное внимание.

Автоматизация системы освещения решает 2 важные задачи:

1. обеспечить освещение, благоприятное для работы и отдыха человека за счет:

• сочетания различных групп освещения,
• диммирования ламп или лент (изменение интенсивности освещения),
• применения разноцветной подсветки,
• изменения температуры света (изменение оттенка),
• изменения интенсивности освещения для поддержания заданной освещенности.

2. обеспечить удобное автоматическое управление освещением:

• автоматически включать в санузлах, коридорах,

• автоматически выключать свет, если нет никого в помещении,

• одним нажатием выключать весь свет в квартире,

• автоматическое включение ориентационной подсветки в ночное время.

• Чтобы понять правильно ли спроектировано управление светом с выключателей можно посмотреть как ими пользуется гость, если он сразу интуитивно включает то что ему нужно, значит все спроектировано верно, если же он начинает перебирать все кнопки, значит что то не так.

Однако, есть нюанс - когда человек привыкает к автоматике у себя дома, ему уже не привычно в гостях, где нет умного освещения, например заходит в санузел, а свет не включается автоматически.

Базовые виды освещения​

Освещения в помещениях используется для решения разных задач. Рассмотрим основные типы освещения помещений.

1. Основное

Предназначено для создания оптимальной освещенности для данного типа помещения и определенного типа деятельности.

Например:

• для спальни это приглушенный неяркий свет,
• для кабинета - это яркий рабочий свет с холодным оттенком,
• для кухни подсветка рабочей зоны + верхний свет.

Именно это освещение включается при входе в комнату и нажатии на придверный выключатель. Оно чаще всего используется в повседневной жизни.

2. Дополнительное

Обычно этот тип освещения используется реже чем основное, но необходимо для определенных ситуаций.

Например:

• для спальни - включение яркого света для уборки,
• для гостиной - включение цветной подсветки для вечеринки,
• для кухни - включение подсветки подиума или периметрального освещения потолка.

Такое освещение включается со сценарного выключателя или со смартфона.

3. Ориентационное

Используется для минимального освещения необходимых помещений в ночное время.

Обычно это коридоры (пути из спален в туалеты), кухни, подиумы (чтобы не запнуться) и прочие места где нужно обеспечить минимальную видимость (без раздражения глаз) для безопасных передвижений ночью по квартире.

Эта подсветка особенно важна, когда в квартире живут дети или пожилые люди.

4. Прочее

Сюда можно отнести подсветку картин, гирлянды, освещение создающее определенную атмосферу по мнению дизайнера.

Типовые варианты освещений для разных типов помещений​

1. Спальня / детская​

Группы освещения:

Основной свет:

В нише шторы закладывается LED лента с возможностью диммирования или закладывается группа спотов на потолке, так же с возможностью диммирования.

Этот свет используется в повседневной жизни для освещения спальни в темное время суток, цвет теплый и приглушенный чтобы не "раскачивать" нервную систему перед сном.

Дополнительный свет:

В центре размещается люстра или группа встраиваемых светильников.

Свет люстры используется при уборке (для яркого освещения) или если в спальне оборудовано мини рабочее место, чтобы было комфортно работать, читать.

Ориентационный свет:

Под кроватью (в районе кровати) на стене или в плинтус размещается LED лента, или в районе двери, рядом с розеткой размещается мини-светильник (который не ярко светит вниз), также ориентационная подсветка может быть выполнена в виде ленты за телевизором.

Свет ленты / светильника используется для ночной ориентационной подсветки, чтобы было безопасно перемещаться в темное время суток (особенно актуально для детей и пожилых людей).

Органы управления:

У кровати по краям устанавливаются нефиксируемые выключатели-качели (мастер-выключатели) или одноклавишные выключатели. На входе в спальню под правую руку устанавливается мастер-выключатель над ним устанавливается сценарный выключатель. Возможно голосовое управление.

Алгоритмы работы:

Если человек просыпается зимой и еще темно, он с прикроватного выключателя включает мягкий приглушенный свет (LED лента в нише шторы), и идет умываться. Если в комнате больше никого нет (датчик не определяет движения) в течение 20 минут весь свет в ней автоматически отключается.

Перед сном человек на входе в комнату нажимает на верхнюю кнопку выключателя и включается мягкий приглушенный свет (LED лента в нише шторы). Ложится, читает, нажимает на нижнюю кнопку прикроватного выключателя и свет в комнате выключается, и включается ночная подсветка (LED под кроватью или LED за телевизором в минимальную яркость).

Если хочет прибрать в комнате, на сценарном выключателе нажимает "Ярко" и включаются все группы света в комнате на максимальную яркость. По завершению уборки нажимает на нижнюю кнопку выключателя у двери - все группы отключаются (либо свет выключится автоматически через 20 минут).

Если решил поработать в комнате то нажимает на сценарном выключателе кнопку "Работа", включаются на максимум все группы и блокируется датчик движения на 4 часа (т.е. он не будет отключать свет, даже если нет движения).

Если просто зашел в комнату что то забрать в темное время - пользователь нажимает на верхнюю кнопку выключателя у двери и включается мягкий приглушенный свет (LED лента в нише шторы), забирает что нужно и уходя нажимает на нижнюю кнопку выключателя у двери (либо свет выключится автоматически через 20 минут).

Если датчик движения не фиксирует движение 20 минут, то он сначала дает команду уменьшить яркость всех диммируемых групп на 20%, ждет 10 секунд и если движения не появилось - выключает все группы.

Также запускать сценарии освещения возможно с помощью голосового помощника.

Интересной опцией может быть установка светодиодной ленты по периметру окна, для эмуляции рассвета в зимнее время. С этой опцией человеку легче просыпаться рано, так как организм думает что уже рассвет и просыпается. В указанное время лента начинает постепенно "разжигаться", то есть наращивать яркость от 0 до 50% в течение 15 минут.

2. Кухня​

Группы освещения:

Основной свет:

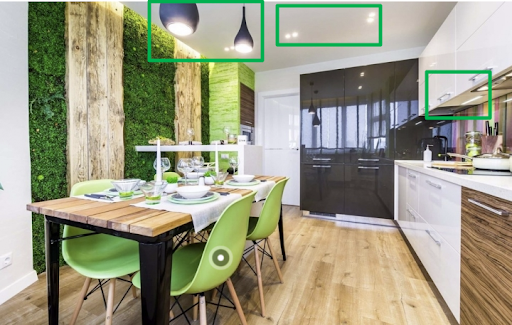

Общее освещение в виде потолочных спотов закладывается для общего комфортного освещения кухни. Светильник над обеденным столом создает приятную атмосферу на семейных завтраках, обедах, ужинах. Подсветка рабочей зоны (по внешнему краю кухонного гарнитура) создает удобство при приготовлении пищи (все четко и ясно видно при разделке и готовке, а так же безопасно).

Дополнительный свет:

Обычно закладывается интерьерная подсветка шкафов кухонного гарнитура, различных ниш, ниши с гардиной штор и т.п.

Ориентационный свет:

В качестве ориентационной подсветки может использоваться подсветка гарнитура с небольшой яркостью свечения.

Органы управления:

На входе в кухню располагается мастер-выключатель и сценарный выключатель также на подходе к кухне располагаются датчики движения и освещенности. В зоне готовки устанавливается сенсорный выключатель (реагирует на движение рукой на расстоянии 5 см), он может управлять рабочей подсветкой. А также возможно голосовое управление.

Алгоритмы работы:

Житель идет на кухню утром чтобы приготовить завтрак (еще темно), горит ориентационная подсветка (подсветка гарнитура на 10%), на подходе нажимает вверхyнюю кнопку мастер выключателя, включается на 100% подсветка гарнитура.

Если света мало, то можно нажать в сценариях "Ярко "и включатся верхние споты.

Если на входе долго нажимать верхнюю кнопку выключателя, то сразу включится подсветка гарнитура и споты.

После приготовления завтрака пользователь садится завтракать, выбирает в сценариях "Едим" - включается светильник над столом, выключаются споты и подсветка гарнитура.

Для уборки кухни после завтрака, пользователь махом над датчиком на гарнитуре включает подсветку гарнитура на 100%.

Когда пользователь уходит с кухни, то нажимает нижнее положение мастер-выключателя и весь свет в кухне выключается. Если темно, то остается включенной подсветка гарнитура на 10% (контролируется датчиком освещения).

Если удерживать нижнее положение мастер выключателя, то выключится и ночная подсветка, датчик заблокируется на ХХ часов.

Если датчик движения не обнаруживает движения в течение 20 минут, он выключает все освещение на кухне кроме ориентационной подсветки.

3. Гостиная​

Группы освещения:

Основной свет:

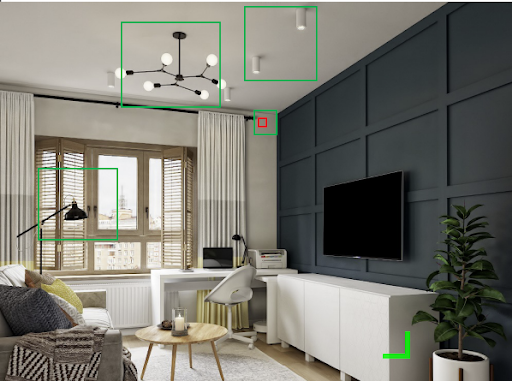

В гостиной обычно закладывается 2 группы освещения: центральная люстра и споты на потолке. С помощью комбинации диммирования этих групп можно добиться необходимого комфортного освещения для разных ситуаций.

Дополнительный свет:

Обычно закладывается интерьерная подсветка шкафов кухонного гарнитура, различных ниш, ниши с гардиной штор и т.п.

Ориентационный свет:

Можно добавить группу подсветки шторы (в верхней нише) и группу светильников малой мощности (интерьерных или для местного освещения). Также рекомендуется заложить управляемую розетку под потолком для подключения гирлянды (чтобы удобно было включать-выключать вручную или по расписанию).

Органы управления:

На потолке устанавливается датчик движения и освещенности. На входе устанавливается мастер-выключатель и сценарный выключатель. Возможно голосовое управление.

Алгоритмы работы:

Пользователь системы решил почитать, но в комнате недостаточно светло, он нажимает на сценарном выключателе "Читать" - выключается люстра, споты, включается локальный светильник, датчик движения блокируется на ХХ часов (не отключает свет если нет движения).

На вечеринку собрались гости, на сценарном выключателе пользователь нажимает "Гости" - включается люстра и споты, выключаются настенные светильники.

Пользователь решил посмотреть фильм, он нажимает сценарий "Кино" - медленно выключается люстра, споты.

Пользователь зашел что то взять в гостиную, а в комнате темно, то включается ориентационная подсветка (ее активирует автоматически датчик движения, освещенности). Если света недостаточно, то необходимо нажать на верхнюю клавишу мастер-выключателя, включатся споты на 50%. Для увеличения яркости необходимо нажать на сценарном переключателе режим "Ярко" - включатся все группы на 100%.

При выходе из комнаты, пользователь нажимает нижнюю кнопку мастер-выключателя - весь свет выключается (кроме ориентационной подсветки).

Если нужно выключить и ориентационную подсветку, то необходимо удерживать нижнюю кнопку мастер-выключателя - выключится ориентационная подсветка и заблокируется датчик на включение подсветки (обратно он активируется при нажатии верхней кнопки мастер-выключателя).

Если уходя, пользователь забыл выключить свет в комнате, то датчик отследит что нет движения 15 минут, приглушит все диммирующие группы на 20%, если движения в течение 10 сек не появилось - выключит весь свет в комнате.

При отключении света в комнате не отключается розетка гирлянды, т.е. гирлянда продолжает светить (если включена в розетку), отключить гирлянду можно со сценарной кнопки.

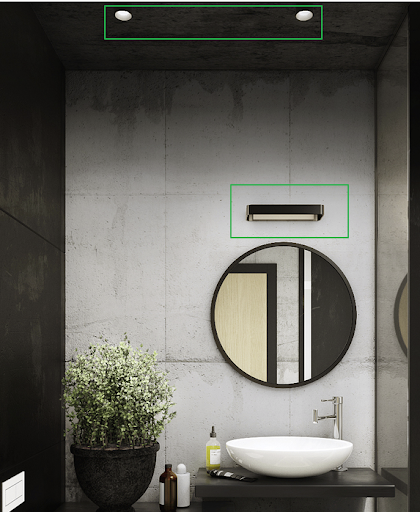

4. Санузлы​

Группы освещения:

Основной свет:

Обычно основной свет диммируемый (споты или встраиваемые светильники на потолке), это позволяет в зависимости от времени суток регулировать освещенность. В ночное время светить слабо, а в дневное - ярко.

Дополнительный свет:

Рекомендуется устанавливать диммируемую подсветка зеркала, для утреннего и вечернего умывания.

Органы управления:

На потолок устанавливается датчик движения. Мастер-выключатель устанавливается у зеркала. Снаружи санузла выключатели не устанавливаются (в этом нет необходимости).

Алгоритмы работы:

Если пользователь зашел в санузел и освещенность в помещении около или выше 300 люкс, то включится верхний свет на 100%, иначе включится верхний свет на 10%.

Если датчик перестал фиксировать движение в течение указанного времени, он приглушает ВЕСЬ свет в санузле на 20%, ждёт движение еще 10 сек, если движения нет, то выключает ВЕСЬ свет полностью.

Если нужна подсветка зеркала - пользователь может нажать мастер-выключатель. Выключение подсветки зеркала происходит так же с помощью мастер-выключателя.

Если нужно заблокировать датчик движения, то удерживаем кнопку мастер-выключателя (более 3 сек.) и датчик блокируется на заданное количество минут.

Для выхода из режим блокировки датчика, необходимо долго удерживать кнопку мастер-выключателя, после этого выключится весь свет (через ХХ сек), датчик вновь разблокируется через YY сек.

5. Коридор / прихожая​

Группы освещения:

Основной свет:

Встраиваемые в потолок светильники.

Ориентационный свет:

Светодиодная лента по плинтусу или настенные светильники в формате электрофурнитуры (приглушенный свет вниз).

Органы управления:

На потолок устанавливается Датчик движения и освещенности. Мастер-выключатели устанавливаются в конце и начале коридора или в прихожей.

Алгоритмы работы:

Пользователь заходит днем в прихожую - датчик видит движение, но не включает свет так как светло (уровень освещенности при котором не надо включать можно выставить в настройках).

Пользователь заходит вечером в прихожую - датчик замечает движение , проверяет что освещенность ниже 300 люкс и включает свет на 50% (освещенность может быть взята с локального датчика или с сетевого датчика).

Пользователь идет ночью по коридору, датчик видит что в смежной зоне (спальня) темно и включает свет в коридоре на 10%.

Датчик видит, что движения уже нет 20 секунд, приглушает свет на 20%, ждет 5 сек. и если движение не появилось - гасит свет.

Если нужно хорошее освещение (например, при уборке) - необходимо нажать на выключатель - свет включается на 100%, датчик блокируется на ХХ минут.

Пользователь хочет выключить свет и активировать датчик (т.к. уборка закончена) , для этого он нажимает на выключатель снова - свет выключается, датчик движения активируется через ХХ секунд после нажатия (задержка необходима, чтобы при уходе свет не включился вновь).

Основные управляющие элементы системы​

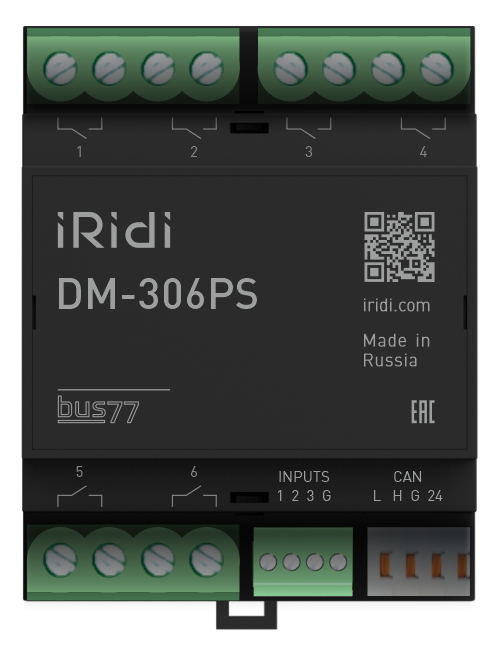

Блок реле на DIN-рейку на 6 каналов (DM-306PS)​

Позволяет управлять 6-ю/14-ю независимыми группами освещения. Каждый канал позволяет управлять световой группой по принципу включить-выключить. Применяется на простых инсталляциях для дискретного управления группами освещения. Монтируется на DIN-рейку.

DM-306PS

Димер для ламп 6 каналов 220AC (DM-060D)​

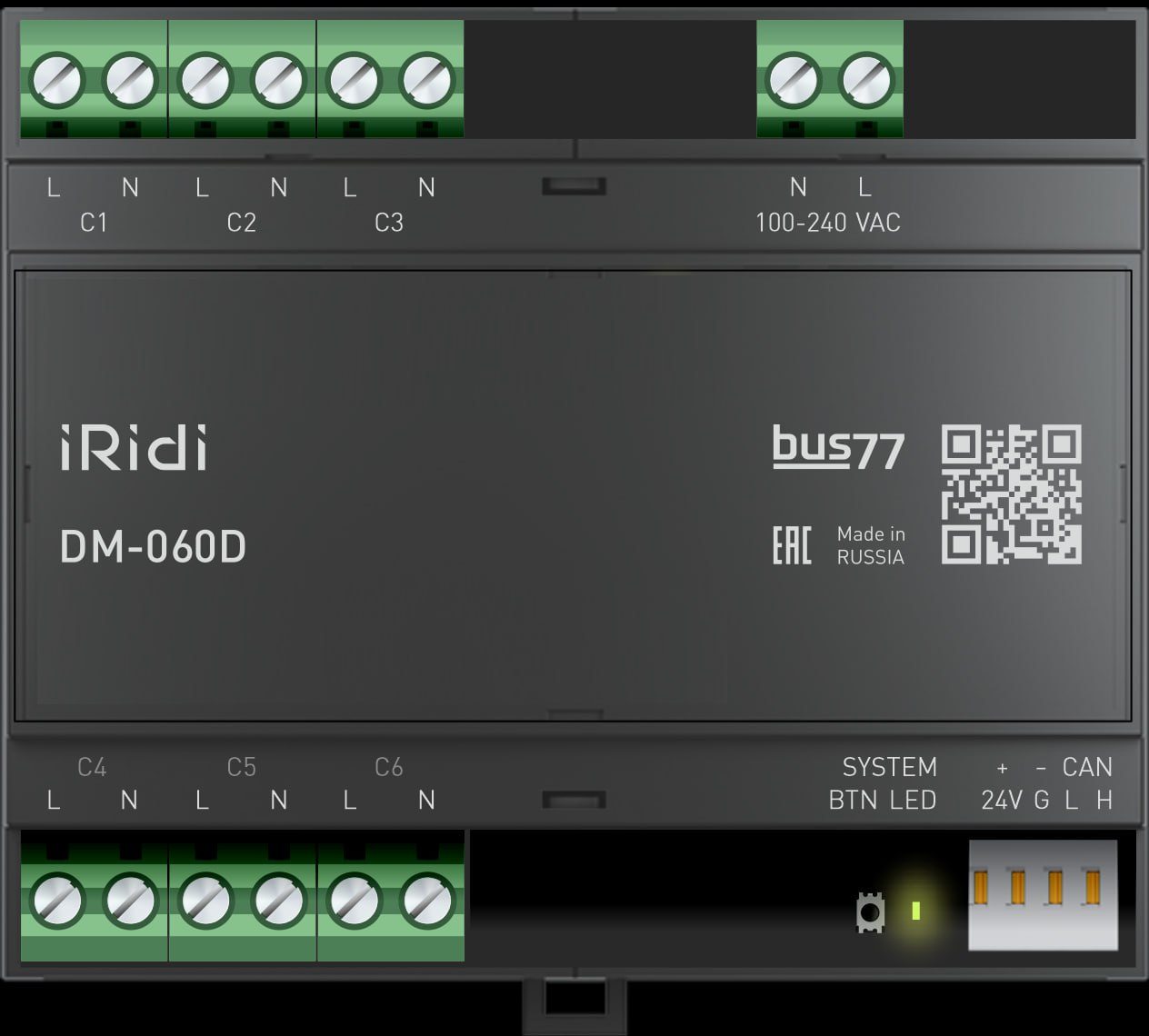

DM-060D

Позволяет управлять 6-ю независимыми группами освещения. Каждый канал позволяет плавно задавать интенсивность свечения ламп с питанием 220 В переменного тока. Монтируется на DIN-рейку.

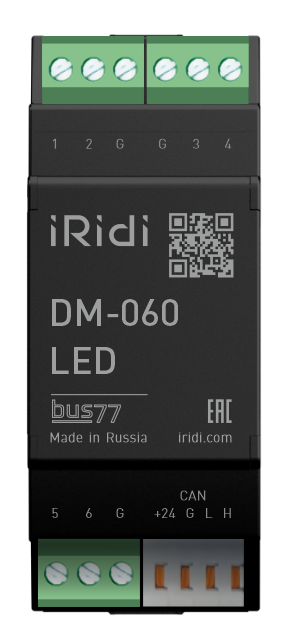

Димер для светодиодных лент 6 каналов 24DC - DM-060LED​

DM-060LED

Модуль позволяет управлять 6-ю независимыми группами освещения. Каждый канал позволяет плавно задавать интенсивность свечения светодиодной ленты с напряжением питания 24 В постоянного тока. Монтируется на DIN-рейку.

Модуль ввода для подключения выключателей (FM-400-1W)​

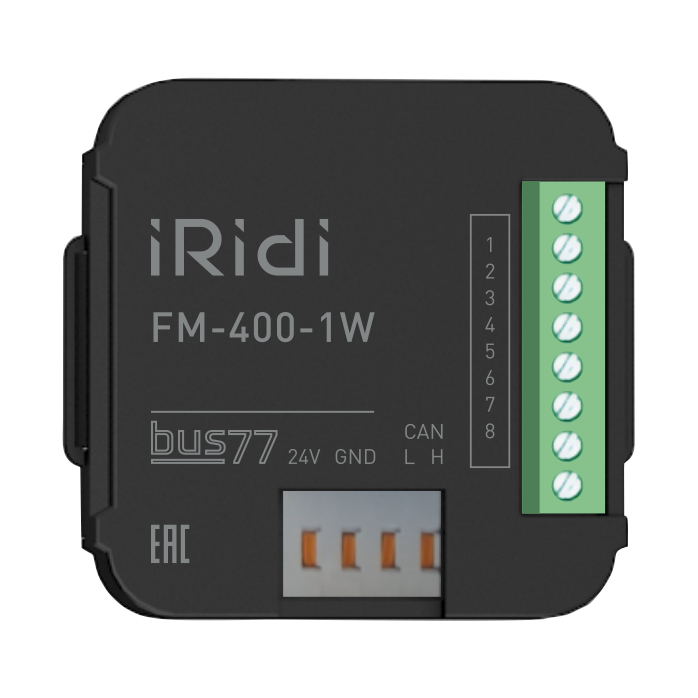

FM-400-1W

К модулю, в зависимости от прошивки, можно подключить 2(4) не фиксируемых 1-кнопочных выключателя, или 1(2) мастер-выключателя (качелька нефиксируемая). Модуль монтируется в стандартную установочную коробку для ГКЛ или для бетона, толщина модуля 12мм и стандартной коробки глубиной 45 мм достаточно для размещения.

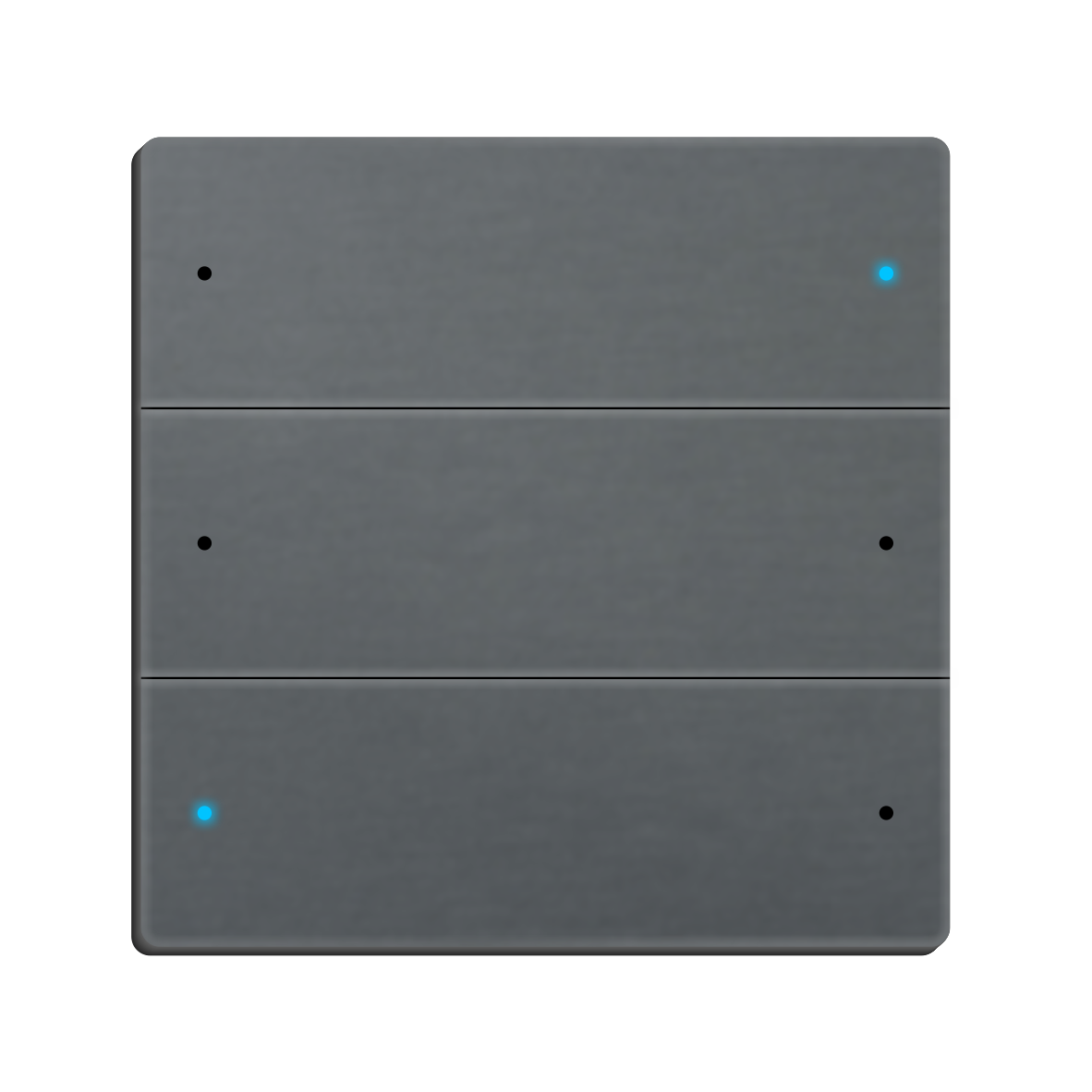

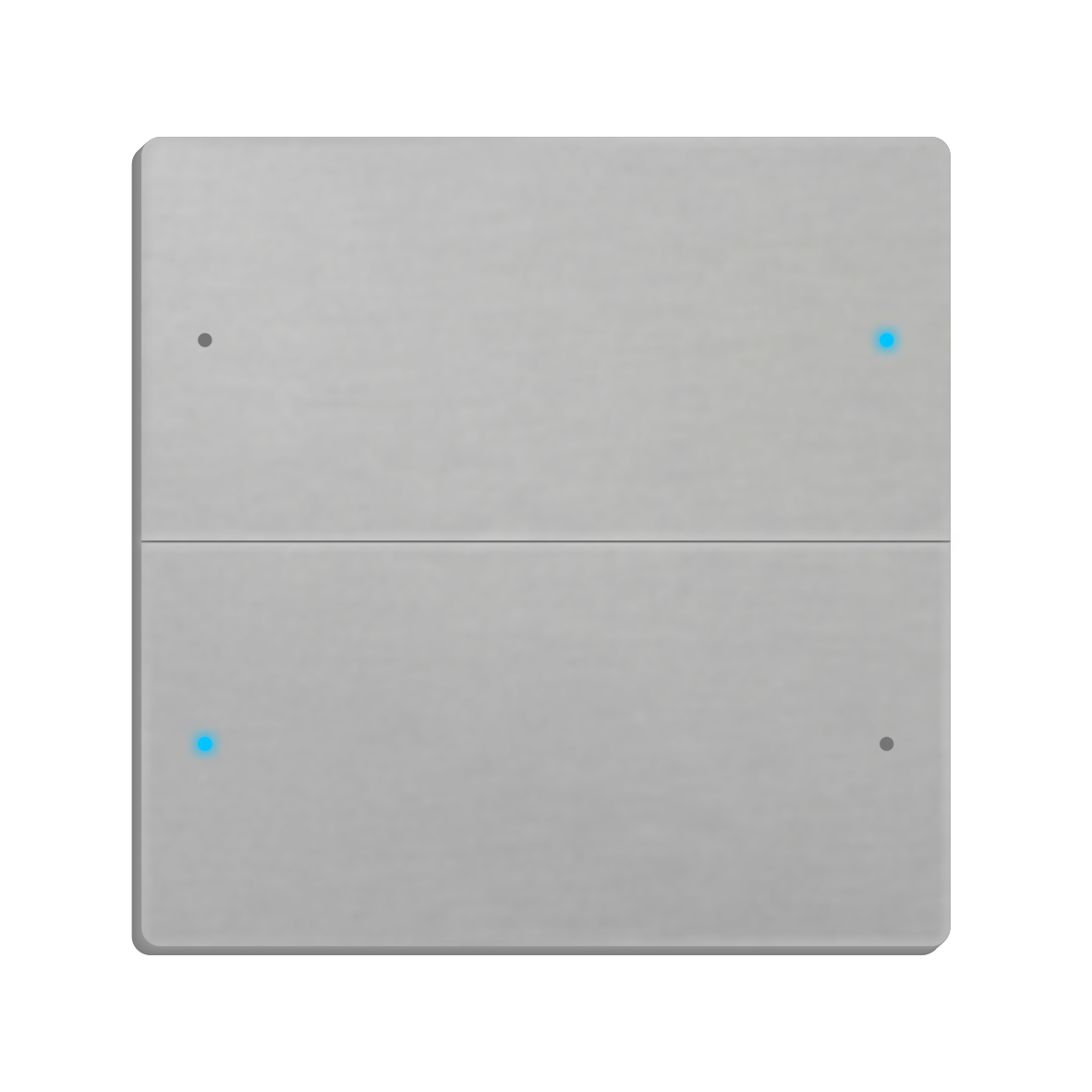

Сценарный выключатель (FS-BT4/6)​

4-х или 6-ти кнопочный выключатель для управления световыми сценами в помещении, или для прямого управления осветительными приборами. Дополнительно измеряет температуру комнаты и передает ее на терморегулятор при необходимости. Напротив каждой кнопки есть светодиод для индикации нажатия. Устанавливается на уровне 150 см от чистового пола на стандартную монтажную коробку.

FS-BT4 FS-BT6

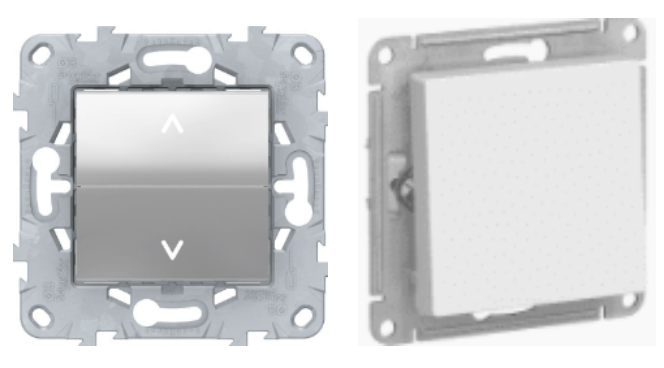

Мастер-выключатель (FS-BT2)​

Устройство нужно для оперативного управления освещением комнаты, обычно располагается так, чтобы попадать под руку входящего. Может быть в исполнении 2-х.клавиш - качелька или 1 клавиши. Все клавиши не фиксируемые. Выключатель устанавливается на уровне 90 см от чистового пола на стандартную монтажную коробку (на место стандартного выключателя света).

FS-BT2

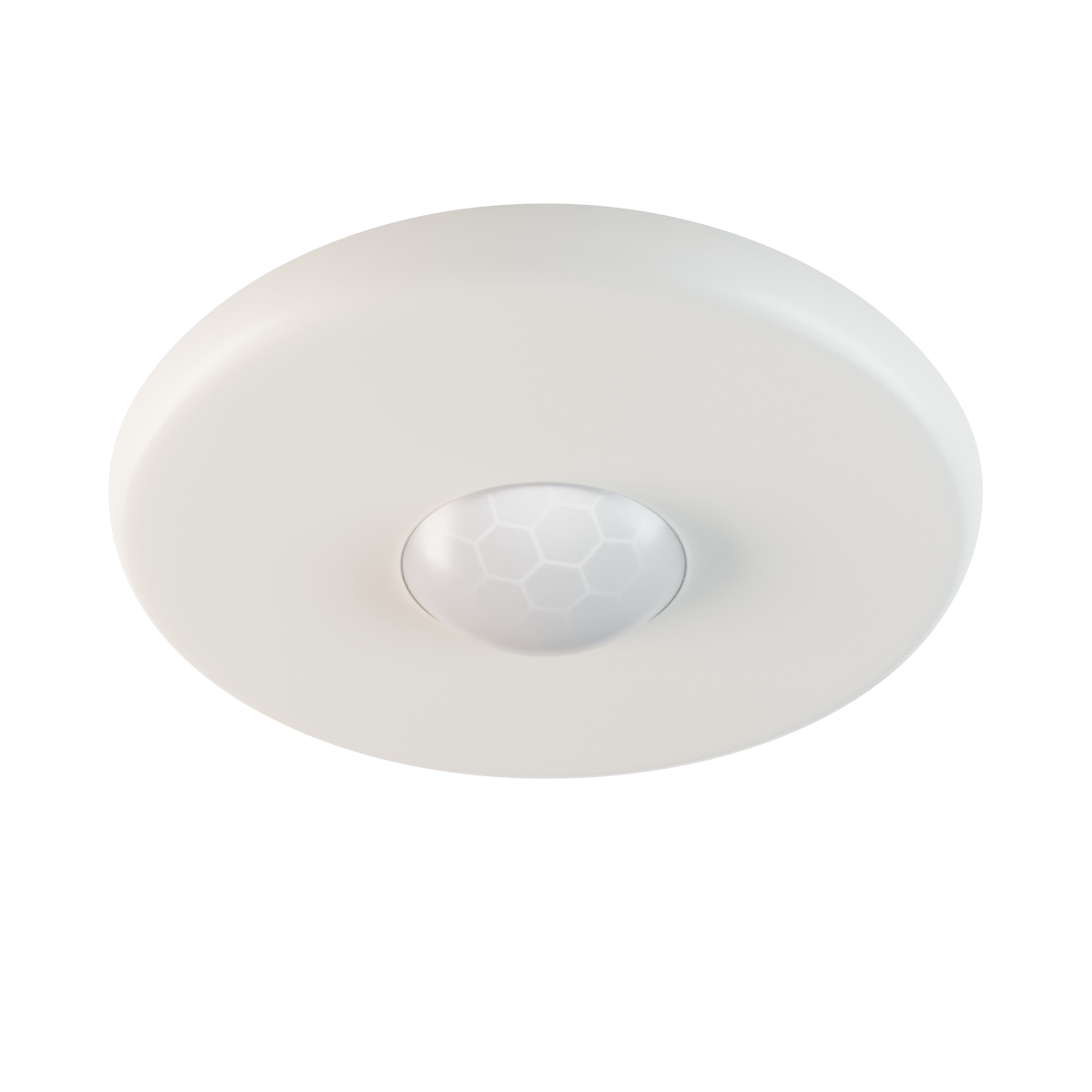

Потолочный датчик движения и освещённости (FS-M-IL-S-IR)​

Датчик устанавливается на потолок и определяет движение в комнате, а также освещенность. С его помощью создаются умные алгоритмы поведения освещением в различных помещениях. Датчик поставляется в 2-х видах: встраиваемый и накладной. Встраиваемый датчик монтируется в натяжные или ГКЛ потолки в отверстие диаметром 54мм. Накладной датчик крепится на стандартную монтажную коробку или на дюбеля к бетонному потолку.

FS-V-M-IL-S-IR-OTC FS-V-M-IL-S-IR-BIC

Источники освещения в умном доме​

Розетка с подсветкой​

Совмещает в себе 2 устройства, розетку электропитания и ночной светильник.

Светильник активируется в ночное время для безопасного передвижения по коридорам и прочим темным местам.

Светодиодная вставка может быть запитана отдельным питанием, чтобы включать подсветку только в темное время по датчику освещенности.

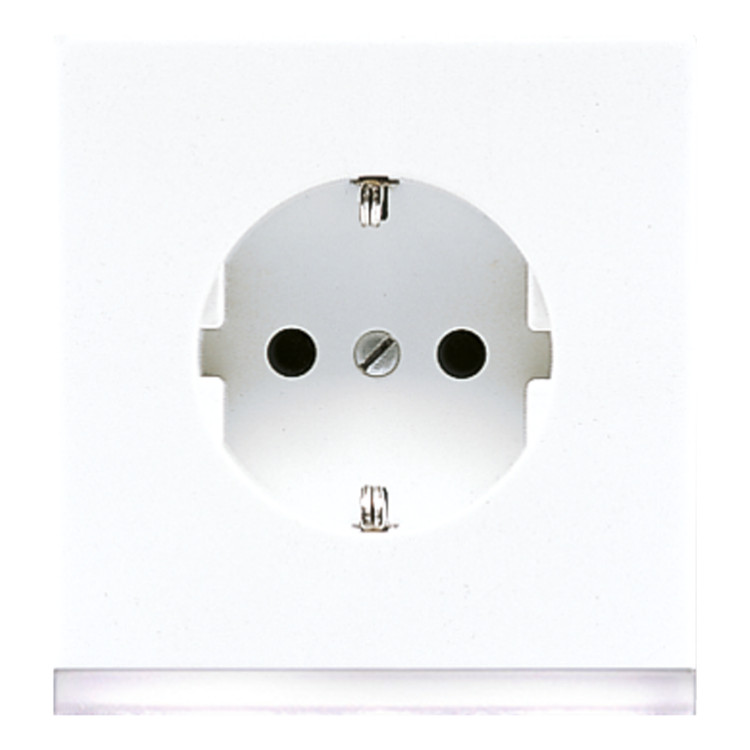

Пример подобного устройства JUNG LS520-OWWLEDW (SCHUKO-розетка с подсветкой LED Jung). Вариант не дешевый, но максимально ненавязчивый в интерьере.

Монтируется на стандартную круглую монтажную коробку.

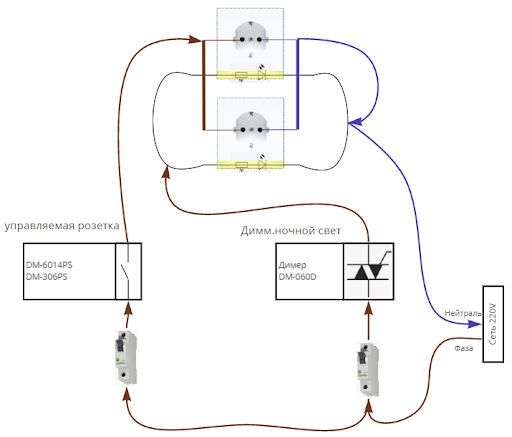

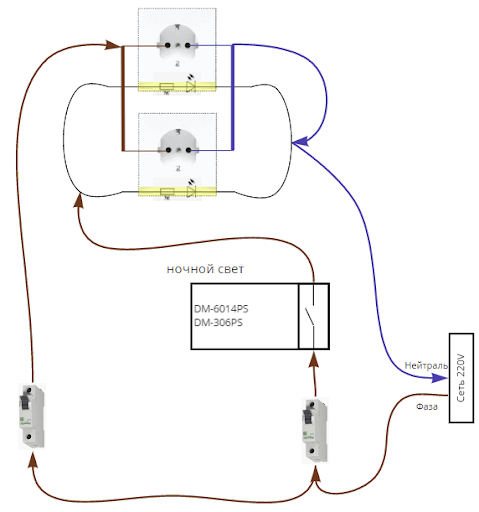

Схема подключения с диммированием подсветки и управляемыми розетками:

Схема подключения без диммирования подсветки и без управляемых розеток:

Светильник встраиваемый в стену (подсветка пола) с блоком питания 220В​

Светильник активируется в ночное время для безопасного передвижения по коридорам и прочим темным местам. Рынком предлагаются различные варианты стилистического оформления. Главное чтобы свет от светильника не ослеплял в ночное время.

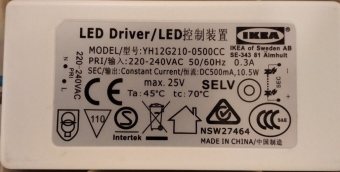

Если светильник светит слишком ярко, то можно сменить "родной" блок питания на диммируемый и управлять интенсивностью подсветки. Хорошими примерами таких светильников могут служить встраиваемая LED подсветка от компании Werkel и светодиодный лестничный светильник ERINUS LED от Kanlux.

Монтаж светильника производится в соответствии с монтажной инструкцией к конкретному светильнику.

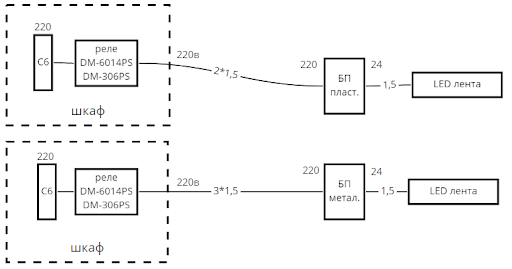

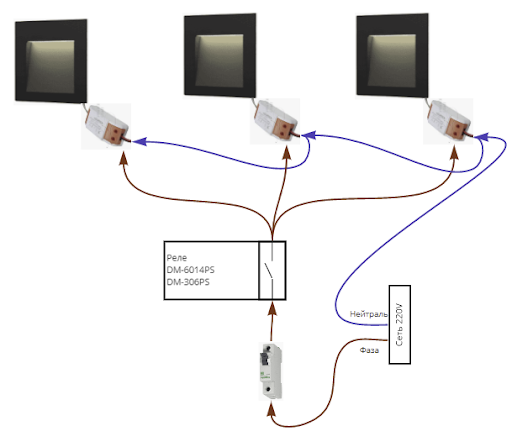

Схема управления подсветкой через реле:

ВНИМАНИЕ: Автомат защиты нужно подбирать с учетом возможных пусковых токов группы светильников. Чем больше светильников в группе, тем больший будет пусковой ток, который может привести к “выбиванию” автомата. Начать можно с автомата C6, если его будет выбивать - применить автоматы с большим рабочим током (С10, С16).

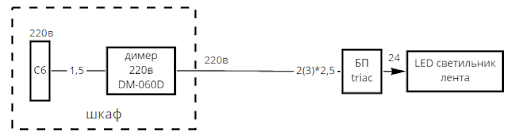

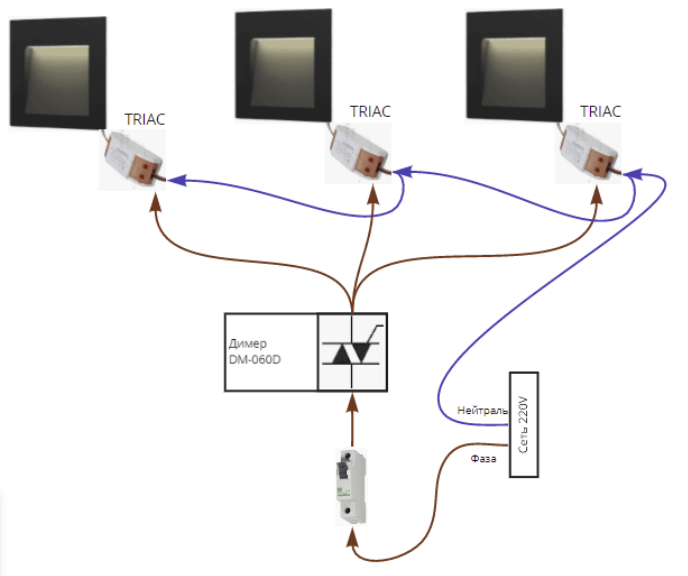

Схема управления подсветкой через диммер:

Для плавного управления освещенностью нужно блок питания светильника заменить на диммируемый (диммируемый TRIAC (симистор) источник тока для светильников), например Диммируемый драйвер MD120-6W (Arlight) или другие устройства.

Потолочные LED Светильники с блоком питания 220В​

Все, что выше было описано для светильников встраиваемых в стену (подсветка пола) с блоком питания 220В применимо и для потолочных светильников.

Светодиодные лампы​

Общая информация по современному рынку светодиодных ламп​

Этот тип ламп наиболее распространен сейчас на массовом рынке, именно этот тип ламп предпочитают потребители.

К достоинствам относится:

• большой номенклатурный ряд,
• значительная экономия на освещении,
• минимальный нагрев,
• чаще всего повышенный срок службы.

Однако есть и недостатки:

• для многих ламп нижняя граница диммирования 20-30%, что не позволяет их использовать для слабой (ночной) подсветки;
• не всегда предсказуемое поведение с диммерами;
• через несколько лет уже не найти похожую лампу, т.к. она вышла из продажи (поэтому рекомендуется закупать впрок).

На данный момент на рынке существует множество производителей светодиодных ламп. Условно лампы можно разделить на хорошие и плохие, основное отличие - тип применяемого в лампе блока питания и его пусковые токи. У плохих ламп блок питания собран на минимуме элементов и при подключении такой лампы к электросети в цепи на несколько микросекунд создается огромный пусковой ток (в 100-150 раз больше номинального тока в течение 100 мкс), а поскольку напряжение мы подаем через контакты реле, они от этого пускового тока могут залипнуть - сварится. Для наших приборов DM-6014PS и DM-306PS это не критично, т.к. там обеспечена плавная подача напряжения на лампу за счет применения симистора. Однако мы рекомендуем применять хорошие светодиодные лампы, т.к. они имеют более безопасные и стабильные параметры мерцания и цветопередачи (эти параметры влияют на утомляемость зрения).

Способы управления светодиодными лампами​

Ниже рассмотрены возможные способы управления светодиодными лампами разного типа, а так же допустимые мощности подключаемых групп. Устройства bus77, которые поддерживают данные типы ламп указаны в схеме:

Не диммируемые лампы на 220В​

При подборе не диммируемых ламп рекомендуется опираться на следующие параметры:

• без мерцания,
• хороший коэффициент цветопередачи.

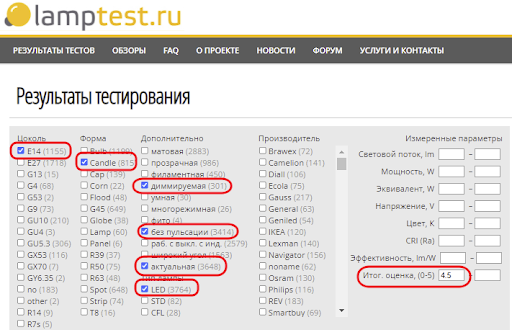

Хорошим помощником вы выборе ламп может быть сайт lamptest.ru. Например, выбираем хорошую лампу с цоколем Е14:

Схема подключения:

Диммируемые лампы 220В​

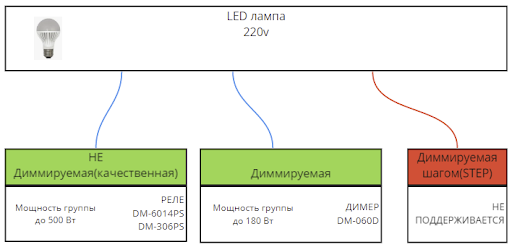

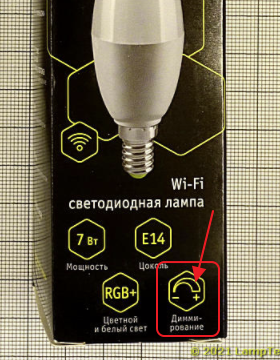

ВНИМАНИЕ: В зависимости от выбранной лампы, может быть разная нижняя граница диммирования. Обычно, если к каналу диммера подключена 1 лампа, то нижняя граница может быть даже 1%, т.е. вплоть до 1% яркости, лампа будет диммироваться без ошибок и мигания.

Если на канал диммера подключено несколько диммируемых ламп, то нижняя граница может быть 20% или даже 30%. При диммировании ниже этой граница, лампы могут начать вести себя не адекватно - моргать, погаснуть и т.п. Поэтому, при настройке диммера в приложении нужно корректно выставить нижнюю границу диммирования, при попытке задать уровень ниже границы - группа ламп просто будет выключена.

Рекомендации по подбору ламп следующие:

• в описании лампы должно быть написано, что она диммируемая, так же на упаковке изображают значок диммирования.

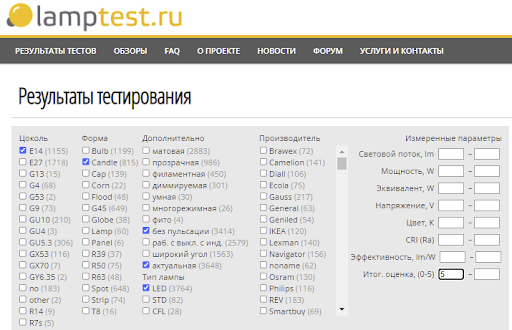

Для корректного выбора ламп вы можете воспользоваться сервисом lamptest.ru. Например, если хотим найти хорошую диммируемую лампу с цоколем E14 (“свечка”), переходим на сайт и выбираем параметры:

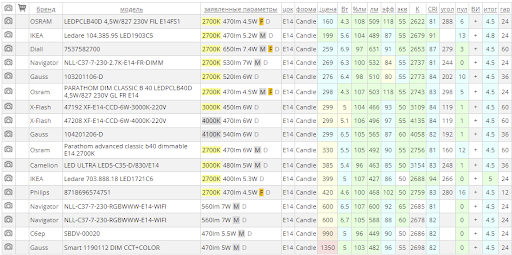

По результатам поиска нам выдается список ламп, удовлетворяющих нашим требованиям:

Найденные лампы можно заказать в интернет магазинах или купить в магазинах освещения вашего города.

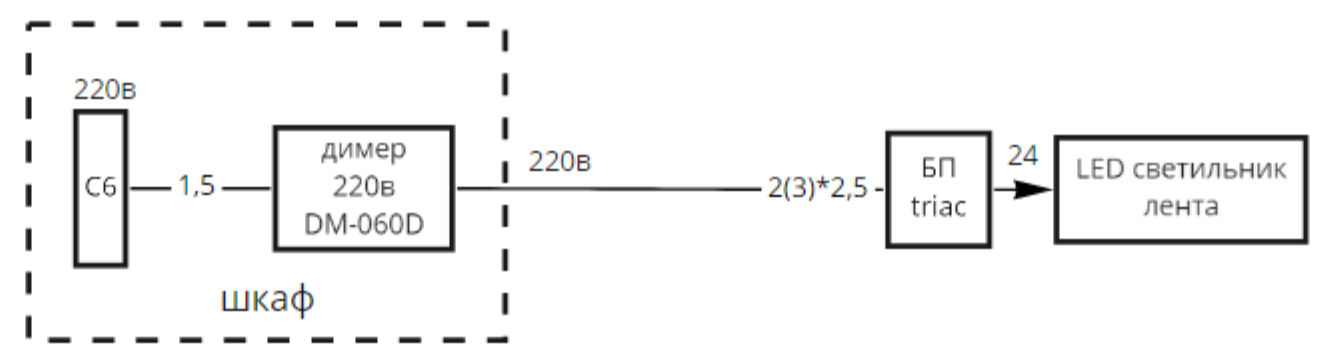

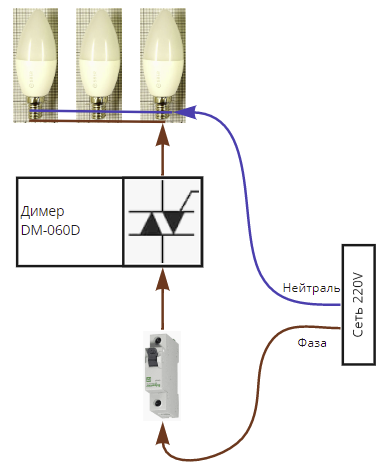

Схема соединения компонентов:

Внимание: Автомат защиты нужно подбирать с учетом возможных пусковых токов группы ламп, чем больше ламп в группе, тем больший будет пусковой ток, который может привести к “выбиванию” автомата. Начать можно с автомата C6, если его будет выбивать - применить автоматы с большим рабочим током (С10, С16).

Псевдо диммируемые лампы 220В​

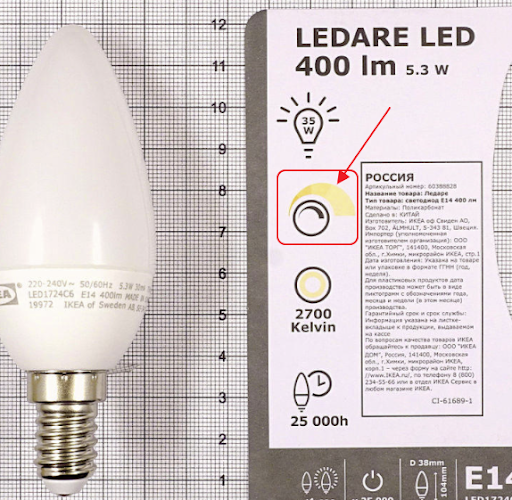

Лампы с таким обозначение на упаковке не стоит брать, они не работают с оборудованием Bus77:

Файл:Light32.png Файл:Light33.png

Галогеновые лампы и лампы накаливания 220В​

Общая информация​

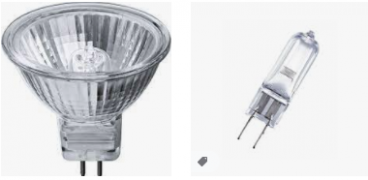

Файл:Light34.png Файл:Light35.png

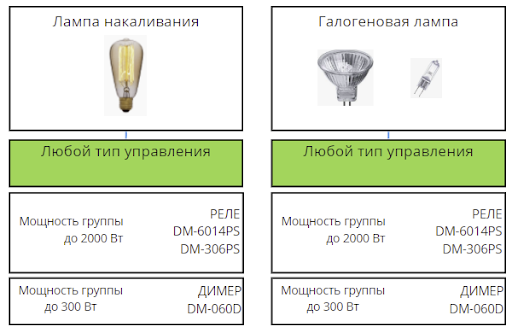

Этот тип ламп самый простой и удобный в управлении, позволяют добиться регулировки освещения в полном диапазоне без мерцания и прочих эффектов.

Обычно используются мебельщиками, в других местах уже практически не применяются из за повышенного тепловыделения.

Однако есть недостатки:

• повышенное потребление электроэнергии,
• повышенный нагрев и тепловыделение,
• малый срок службы.

Первые 2 недостатка не исправить, а вот с 3-м можно побороться, использовав специальные модули для сглаживания пуска (их применяют при релейном включении). Называются они устройствами для плавного включения ламп.

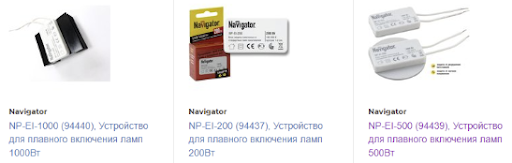

При диммировании таких ламп дополнительных блоков не нужно, диммер сам обеспечит плавный розжиг.

Методы управления лампами​

Данный тип ламп свободно диммируется и управляется.

Схемы подключения​

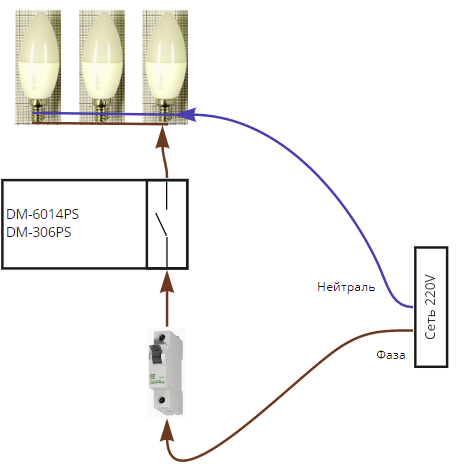

Подключение к блокам реле DM-306PS, DM-6014PS для дискретного включения / выключения:

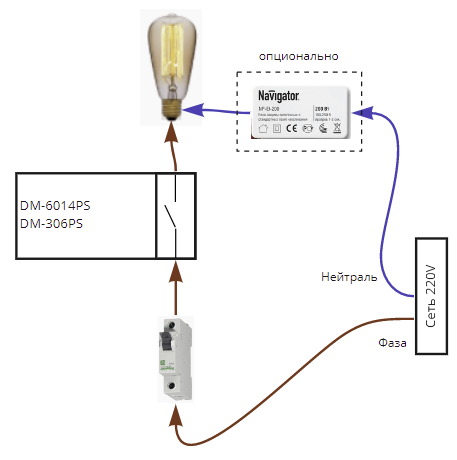

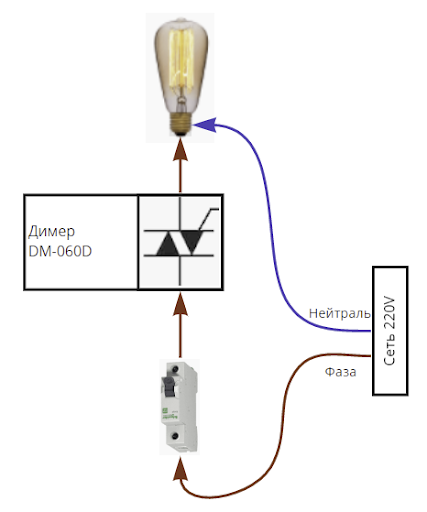

Подключение к блоку диммера DM-060D для плавного управления освещением:

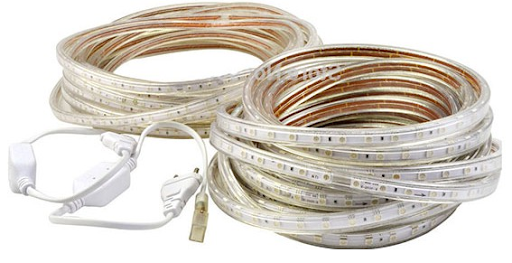

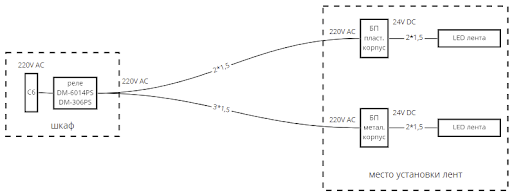

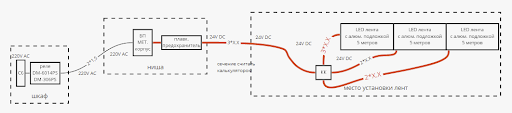

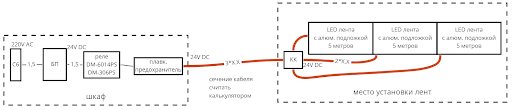

Светодиодные ленты​

Следует различать параметры Яркость и Световой поток. Зачастую потребители путают эти термины. Яркость — это сила света по заданной оси, значение этого параметра имеет смысл только для профессионалов. Яркость может быть чрезвычайно высокой (например, свет при сварке), но при этом световой поток может быть очень низким. Более значимый параметр в нашем случае — световой поток. Он показывает общее количества света, излучаемое светильником или лентой, и измеряется в люменах (лм). Световой поток светодиодных лент Arlight варьируется в очень широком диапазоне от 200 до 4500 лм на 1 метр. Такой широкий диапазон позволяет подобрать светодиодную ленту практически для любого применения. Для справки: 1 м светодиодной ленты со световым потоком 4500 лм позволяет залить светом помещение 12–15 кв. м. При выборе ленты следует учитывать световой поток и мощность в зависимости от назначения. Для подсветки карнизов и другой интерьерной декоративной подсветки подходят ленты мощностью 5–15 Вт/м и световым потоком 400–1800 лм/м. Для основного освещения рекомендуются ленты 20–30 Вт/м со световым потоком 2000–3800 лм/м.

Блоки питания и драйвера светодиодных лент и светильников​

Рассмотрим блоки питания и драйвера, которые стоят в непосредственной близости от светильника или прямо в его корпусе.

Кратко говоря, существует 2 типа "коробочек преобразователей", которые ставятся рядом со светильником или лентой:

Тип 1. Блок питания - понижает напряжение и стабилизирует его.

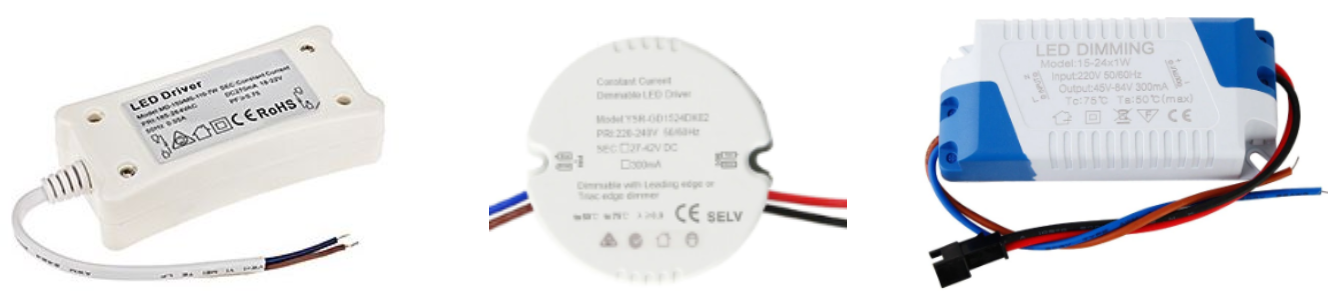

Тип 2. Драйвер - стабилизирует ток, через него подключаются светильники и ленты, которым нужно не стабильное напряжение, а стабильный ток. LED-драйвер — это устройство, обеспечивающее правильное питание светодиодов и светодиодных светильников. Мы привыкли, что для обычных источников света, например, для ламп накаливания, определяющим является напряжение питания. В светодиодных светильниках не так. Светодиод — это компонент, которому для нормальной работы необходимо обеспечить определенную силу тока, например, 350, 700 мА и др. Источником такого стабильного тока и является LED-драйвер. А вот напряжение на светильнике и, соответственно, на выходе драйвера определяется количеством светодиодов в светильнике и схемой их включения.

Часто эти 2 типа путают / смешивают. Любой модуль, который из 220 вольт делает пониженное постоянное питание для ленты или светильника, называют : драйвером, адаптером или блоком питания.

Для дискретного управления (вкл / выкл) подойдет тип 1 и тип 2, т.е. и блок питания и драйвер (реле не важно, что коммутировать). Для диммирования по высокому напряжению подойдет только тип 2 (драйвер).

Обычно светильники комплектуются не диммируемыми блоками питания и для такого блока схема управления будет следующая (только включение или выключение):

Если есть необходимость диммировать светильник или ленту высоким напряжением (220 В) через диммер DM-060PS, то нужно подобрать правильный драйвер.

Примеры драйверов:

• Arlight,
• YSRSAI,
• Meanwell.

Чтобы драйвер подошел для диммирования по высокому напряжению (через диммер DM-060D), в ТТХ должно быть написано:

• диммируемый (TRIAC) источник тока,
• входное напряжение 220-240 AC,
• выходное напряжение 18-22(24) В, должно совпадать с напряжением светильника.

При самостоятельном подборе диммируемого драйвера для светильника, в первую очередь, обращайте внимание на то, чтобы выходной ток драйвера совпадал с рабочим током светильника. Второе условие — напряжение на светильнике должно попадать в диапазон выходного напряжения драйвера. Если напряжение светильника не известно, его можно с точностью определить, исходя из мощности и рабочего тока светильника.

Например, нужно подобрать диммируемый драйвер с управлением TRIAC для светильника:

1. Мощность светильника 30 Вт, рабочий ток 700 мА (0.7 А).
2. Определяем напряжение светильника: 30 Вт / 0.7 А = 42.9 В.
3. Получается, что для нашего светильника подойдет драйвер с переключаемым выходным током от 500 до 700 мА и с диапазоном выходного напряжения 30–52 В.

Схема диммирования при таком блоке питания будет следующая:

Внимание: не рекомендуется ставить драйвер далее 2 м от светильника (не предназначен для вывода в шкаф). Блок питания ленты можно ставить вдали от ленты, но обязательно нужно просчитать сечение кабелей от блока питания до ленты (с учетом падения напряжения).

Если мы диммируем ленту или светильник низким напряжением через диммеры FM-040LED, DM-060LED, то там другая методика подключения всех компонентов и свой метод подбора и расчета. Подробное описание ниже.

Дополнительно: В описаниях некоторых моделей блоков питания присутствуют литеры PFC. Это аббревиатура, которая расшифровывается как Power Factor Corrector, то есть, корректор коэффициента мощности – отношения потребляемой активной мощности к полной мощности. Наличие аббревиатуры PFC указывает на наличие у блока питания небольшого пускового тока и высокого коэффициента активной мощности. Именно поэтому систему из множества мощных блоков питания следует составлять из PFC-блоков, которые не создадут дополнительную нагрузку на сеть.

Усилители для светодиодных лент​

Усилитель применяют, если выходной мощности применяемого диммера светодиодных лент не хватает для обеспечения полноценной / корректной работы лент (большие длины лент, повышенная плотность светодиодов и потребления и прочие причины). Например канал диммера рассчитан на 24в и 5А, а лента потребляет 10 А.

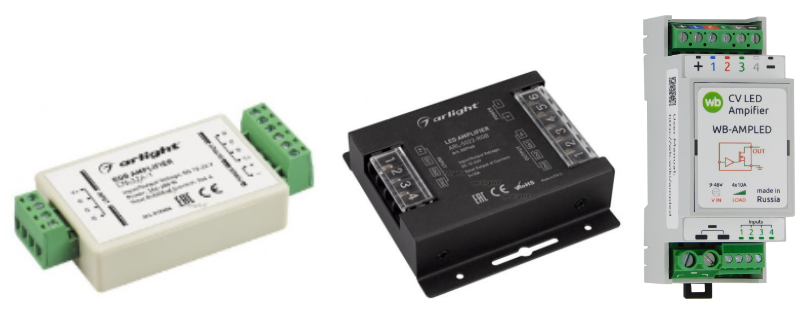

Пример усилителей:

• wirenboard,
• arlight.

Одноцветные LED ленты с БП 220В​

Это самый простой и недорогой вариант освещения или подсветки. Можно купить в любом светотехническом магазине, поставляются компаниями по установке натяжных / подвесных потолков, мебельщиками, либо уже есть в составе готовых изделий (зеркала, шкафчики и прочее).

Дискретное управление

Например, в шкафе для санузла "ИКЕЯ" установлены подобные светодиодные ленты с таким блоком питания:

Недиммируемый блок питания для светодиодных лент

Управлять такой лентой с таким блоком питания мы можем только с релейного выхода, диммировать ее не получится.

ВНИМАНИЕ. Если лента имеет длину более 5 метров, то каждый 5ти метровый кусок ленты должен питаться отдельным проводом, подключенным к блоку питания.

Диммирование

Если необходимо обеспечить диммирование ленты, то нужно блок питания заменить на другой (описание #Блоки питания и драйвера светодиодных лент и светильников выше).

Одноцветные ленты с Питанием 220В без блока питания (прямое соединение с 220в)​

Данный тип ленты можно применять, когда совсем нет места для установки блока питания. Отсутствие отдельного блока питания - это ее единственное достоинство.

К недостаткам можно отнести:

• высокую стоимость (от 1100 р/метр),
• невозможность диммировать,
• режется только кратно 500 мм,
• светодиоды мерцают с частотой 100 Герц, глазу это незаметно, но на сознание человека влияют, утомляют и могут появляться головные боли.

Указанные недостатки ограничивают сферу применения. Такую ленту можно устанавливать как второстепенное освещение для светодиодной подсветки кухни, освещения кладовки, гаража, коридора или гирлянды.

Пример таких лент:

• arlight.

Дополнительную информацию про ленты 220В можно узнать по ссылке.

Одноцветные ленты с Питанием 24В​

Основное применение лент - дополнительное освещение помещений или рабочих зон, а также декоративная подсветка.

Дискретное управление одноцветными лентами с питанием 24В

На первый взгляд управление светодиодной лентой с помощью реле кажется простой задачей, однако организация такой схемы требует учитывать несколько базовых моментов, таких как мощность ленты и расположение блока питания.

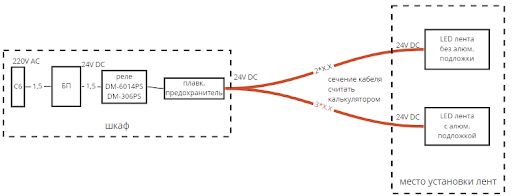

Вариант №1. Блоки питания лент установлены в монтажный шкаф (там же где расположены все компоненты УД и электрика).

Для лент длиной менее 5 метров:

Для лент длиной более 5 метров:

• Каждые 5 метров ленты необходимо питать отдельным кабелем.

Этот вариант наиболее предпочтителен, т.к. позволяет удобно обслуживать систему, а также позволяет использовать один мощный блок питания (или несколько) на все ленты объекта.

Препятствием к применению может быть отсутствие свободного пространства в электрическом шкафу или желание сэкономить на кабелях с большим сечением.

Также, нужно внимательно рассчитать необходимое сечение кабелей, идущих от щита до лент, т.к. если сечение будет рассчитано неверно, и падение напряжение на ленте будет на более чем на 10% от номинального - лента будет светиться не в полную мощность.

Желательно каждую линию, отходящую к конкретной ленте, защищать предохранителем, чтобы при коротком замыкании на этой линии сгорел предохранитель, а не ушел весь блок питания лент в защиту.

Вариант №2. Блоки питания лент установлены рядом с лентами.

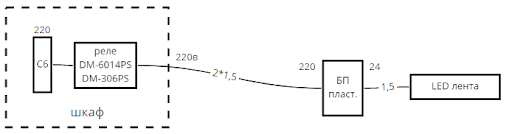

Для лент длиной менее 5 метров:

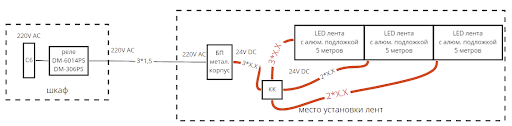

Для лент длиной более 5 метров:

Этот вариант используется, когда в электрическом шкафу нет места для блоков питания лент, а так же хочется сэкономить на толстых кабелях от блока питания до лент.

Недостатки такой установки - усложнено обслуживание, т.к. блок питания находятся в закрытых нишах или за потолком.

Также, может быть нарушен температурный режим блока питания, т.к. он находится в закрытом пространстве и перегревается, из-за чего снижается его ресурс.

Если блок питания выбран в металлическом перфорированном корпусе или в пластиковом корпусе, он может издавать неприятный слабо слышимый писк, который может быть неприемлем в спальнях и прочих помещениях с постоянным нахождением людей.

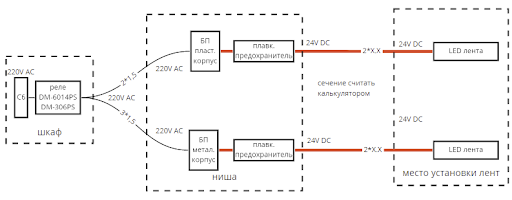

Вариант №3. Блоки питания лент установлены в нишах, т.е. не в шкафу и не рядом с лентой, а где то посередине.

Для лент длиной менее 5 метров:

Для лент длиной более 5 метров:

Промежуточный вариант, когда нет места в шкафу и хочется чтобы блоки питания были обслуживаемыми. Выбирается обслуживаемая ниша и туда устанавливаются блоки питания. Место установки блоков должно быть не пожароопасное, обслуживаемое, проветриваемое.

Недостатки такой установки - усложнено обслуживание, т.к. блоки питания находятся в закрытых нишах или за потолком.

Так же может быть нарушен температурный режим блока, т.к. он находится в закрытом пространстве и перегревается, из за чего снижается его ресурс.

Также если блок питания выбран в металлическом перфорированном корпусе или в пластиковом корпусе, он может издавать неприятный слабо слышимый писк, который может быть неприемлем в спальнях и прочих помещениях с постоянным нахождением людей.

Диммирование одноцветных лент с питанием 24В

Основные правила и требования подключения диммируемых лент такие же как и для не диммируемых лент.

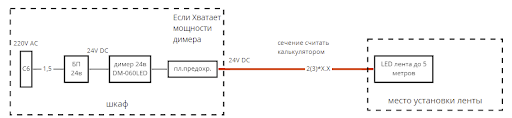

Вариант №1. Блоки питания лент установлены в монтажный шкаф (там где расположены все компоненты умного дома и электрика).

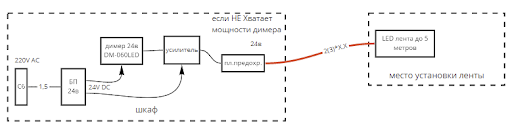

Для лент длиной менее 5 метров:

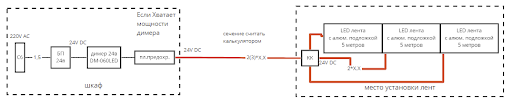

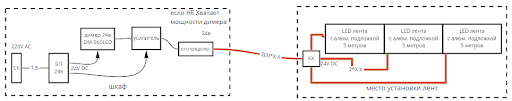

Для лент длиной более 5 метров:

• Каждые 5 метров ленты необходимо питать отдельным кабелем.

Этот вариант наиболее предпочтителен, т.к. позволяет удобно обслуживать систему, а также позволяет использовать один мощный блок питания (или несколько) на все ленты объекта.

Препятствием к применению может быть отсутствие свободного пространства в электрическом шкафу или желание сэкономить на кабелях с большим сечением.

Также нужно внимательно рассчитать необходимое сечение кабелей, идущих от щита до лент, т.к. если сечение будет рассчитано неверно, и падение напряжения на ленте будет на более чем на 10% от номинального - лента будет светиться не в полную мощность.

Желательно на каждую линию отходящую к конкретной ленте защищать предохранителем, чтобы при коротком замыкании на этой линии сгорел предохранитель, а не ушел в защиту весь блок питания лент.

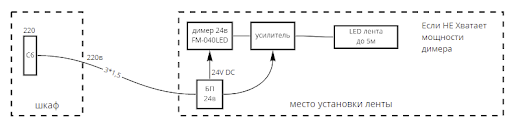

Вариант №2. Блоки питания лент установлены рядом с лентами.

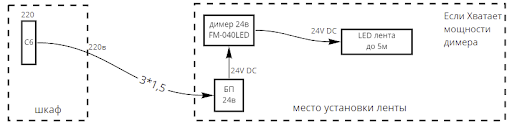

Для лент длиной менее 5 метров:

Для лент длиной более 5 метров:

Этот вариант используется, когда в электрическом шкафу нет места для блоков питания лент, а так же хочется сэкономить на толстых кабелях от блока питания до лент.

Недостатки такой установки - усложнено обслуживание, т.к. блок питания находятся в закрытых нишах или за потолком.

Также, может быть нарушен температурный режим блока питания, т.к. он находится в закрытом пространстве и перегревается, из-за чего снижается его ресурс.

Если блок питания выбран в металлическом перфорированном корпусе или в пластиковом корпусе, он может издавать неприятный слабо слышимый писк, который может быть неприемлем в спальнях и прочих помещениях с постоянным нахождением людей.

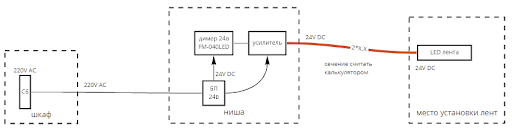

Вариант №3. Блоки питания лент установлены в нишах, т.е. не в шкафу и не рядом с лентой, а где то посередине.

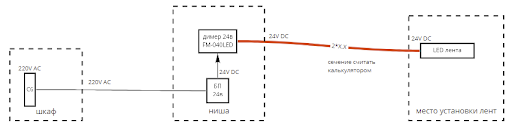

Для лент длиной менее 5 метров:

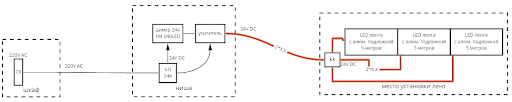

Для лент длиной более 5 метров:

Промежуточный вариант, когда нет места в шкафу и хочется чтобы блоки питания были обслуживаемыми. Выбирается обслуживаемая ниша и туда устанавливаются блоки питания. Место установки блоков должно быть не пожароопасное, обслуживаемое, проветриваемое.

Недостатки такой установки - усложнено обслуживание, т.к. блоки питания находятся в закрытых нишах или за потолком.

Так же может быть нарушен температурный режим блока, т.к. он находится в закрытом пространстве и перегревается, из за чего снижается его ресурс.

Также если блок питания выбран в металлическом перфорированном корпусе или в пластиковом корпусе, он может издавать неприятный слабо слышимый писк, который может быть неприемлем в спальнях и прочих помещениях с постоянным нахождением людей.

ВНИМАНИЕ: предпочтительнее использовать герметичный источник питания в светодиодных системах освещения, предусматривающие изменение яркости или оттенка свечения. В таких системах применяются диммеры и контроллеры с ШИМ-управлением. ШИМ, или широтно-импульсная модуляция, - метод управления светодиодными лентами, который представляет собой высокочастотное периодическое подключение / отключение ленты к блоку питания. Частота периодов составляет более 200 Гц и незаметна для глаз человека. Однако, такая переменная нагрузка на блок питания может являться причиной специфического тихого, но неприятного писка. Этот звук может быть абсолютно незаметен в общественных местах, но в местах отдыха, спальнях, детских комнатах может неблагоприятно сказываться на нервной системе. Устройство герметичных блоков питания предусматривает, что пространство внутри корпуса заполнено компаундом, который гасит звуковые волны и тем самым обеспечивает бесшумную работу источника питания.

Многоцветные LED ленты с Питанием 24В​

Рынок предлагает 3 типа многоцветных лент:

• традиционные ленты RGB – полноцветные управляемые трехканальные, из трёх независимых монохромных каналов R, G и B;
• RGBW-ленты – к трем обычным каналам R, G и B разного цвета добавлен один канал белого света W или White (белый);
• RGBWW – к четырем управляемым каналам RGBW добавлен пятый управляемый канал White Warm (белый теплый).

Обычно первый W-канал делают «холодным» с оттенком белого света, соответствующего цветовой температуре около 6000K, а второй канал – «теплым», т. е. от 2700 до 2900K.

Такие оттенки белого света позволяют точнее выставить желаемый оттенок белого света. При этом ширина диапазона изменения требуемого оттенка у светодиодных лент RGBW и RGBWW гораздо шире, чем диапазон обычных полихромных лент вида RGB.

Методы и схемы управления данным типам лент аналогичны одноцветным лентам, только используется 3-4-5 каналов управления диммера или реле.

LED ленты С изменяемой температурой света (2 оттенка) с Питанием 24В (Еще названия: микс-лента, MIX White)​

Методы и схемы управления данным типам лент аналогичны одноцветным лентам, только используется 2 канала управления диммера или реле.

Внимание: Биполярная LED лента, где цвет выбирается полярностью питания - НЕ поддерживается.
