Датчик протечки (датчик затопления) — сигнализатор, способный зафиксировать разлив воды. Это один из наиболее простых механизмов домашней автоматизации и автоматизации зданий, который предполагает активацию тревожного сигнала и автоматическое перекрытие труб при протечке.

Защита от протечек позволяет сохранить ваш ремонт и мебель при поломке расширительных бачков, фильтров воды, непрочной сварки водопроводных труб, бракованных соединений труб, которые встречаются в 50% новых квартир.

Система регулярно проводит самодиагностику и при чрезвычайных ситуациях перекроет воду и сообщит вам в любую точку мира.

Типовые случаи возникновения протечки воды:

• некачественный монтаж сантехники,
• брак или подделка сантехнических изделий (краны, муфты, фильтры, счетчики, гибкая подводка и т.п.),
• неисправность сантехники у соседей,
• неисправность, коррозия вертикальных стояков в технологических нишах,
• ударное повышение давления при работах со стороны водоканала или ТЭЦ и выход из строя сантех. устройств (полотенцесушитель, радиаторы),
• выход из строя (с разгерметизацией водонесущих полостей или труб) бытовых устройств - посудомоечная машина, стиральная машина или гибких подводок к ним,
• неисправность кровли (протечка крыши),
• затопление подвальных помещений (высокий уровень грунтовых вод от дождя, неисправность канализации).

Базовые понятия​

Обычно в квартирах стояки (трубы) ХВС (холодной воды) и ГВС (горячей воды) идут вместе в технологической нише, таких ниш в квартире может быть 2, соответственно может понадобится 2 комплекта кранов защиты от протечек.

Датчики защиты от протечек могут быть установлены на видимые участки (плитка в полу), так и в скрытые зоны (инсталляции, сантехнические ниши, кухонные гарнитуры).

Система состоит из 3-х базовых элементов:

• электрокраны - для перекрытия воды в случае протечки или для обслуживания системы,
• датчики протечки воды - для обнаружения утечки воды,
• модуль управления - для связи датчиков и кранов в единую систему безопасности

Принцип работы системы​

1. Датчики протечки устанавливаются в зонах возможного появления воды, электрокраны устанавливаются на трубы с холодной и горячей водой.

2. При возникновении утечки воды, она попадает на датчик протечки, датчик ждет 3 сек, если вода все еще присутствует (не случайное попадание капель ), сигнал передается в блок управления кранами и краны перекрываются.

3. Блок управления формирует сообщение по шине бас77 на смартфон пользователя. Пользователь получает ПУШ сообщение, нажимает на него и видит в какой зоне произошла протечка и какие краны были перекрыты.

4. Система перейдет в режим "Авария". Пользователь должен принять решение как действовать дальше: разобраться с проблемой самостоятельно или вызвать сантехника.

5. Когда протечка будет устранена и датчики вытерты от воды - пользователь через приложение сможет перевести систему в автоматический режим, чтобы она снова начала контролировать состояние сенсоров (автоматически система не перейдет в АВТО режим после просушки датчиков).

Если сработка системы произошла из-за неисправности сенсора, пользователь может деактивировать этот сенсор и разрешить системе работать без него.

Пользователь может перевести систему в режим ручного управления кранами, т.е. автоматика будет отключена, и краном можно будет управлять только через приложение.

Также у системы есть режим Уборка. Активируя этот режим через смартфон пользователь может задать на какое время перейти в этот режим (1 час, 3 часа, навсегда). В этом режиме система не реагирует на сигналы с сенсоров протечки и не управляет кранами. По истечению заданного времени система возвращается в рабочий режим и начинает следить за состоянием сенсоров.

На время долгого отсутствия (отпуск) можно перевести систему в ручной режим и перекрыть краны.

В дополнение, сенсоры протечки всегда сообщают контроллеру о своем состоянии, т.е. контроллер может понять, что сенсор вышел из строя или кабель к сенсору поврежден, и сообщит об этом пользователю на смартфон, чтобы тот вызвал мастера для замены сенсора.

Сенсоры для монтажа в плитку визуально сообщают о своем состоянии, зеленый цвет - все в порядке, красный цвет - протечка, зеленый мигающий - режим уборки.

Для предотвращения закисания кранов (когда они постоянно открыты) на контроллере реализована система антизакисания. Эта система с заданной периодичностью (обычно раз в 30 дней) закрывает краны и открывает краны несколько раз, тем самым не дает шаровому механизму заблокироваться от наростов накипи или прочих элементов.

К контроллеру можно подключить нефиксируемый кнопочный выключатель для местного управления системой. Одинарное нажатие перекрывает краны и переводит систему в режим Ручной, удержание - открывает краны и переводит систему режим Авто.

Основные элементы системы​

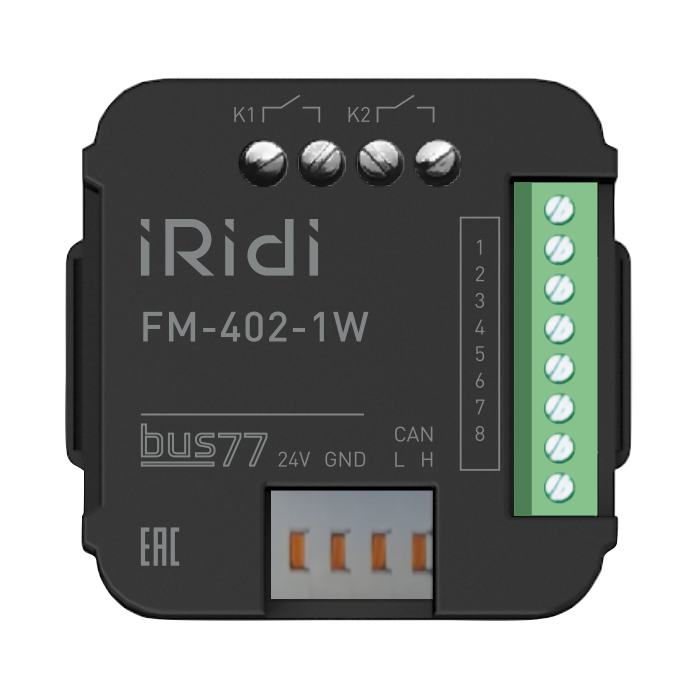

Контроллер защиты от протечек - FM-402-1W​

Модуль:

• обеспечивает прием сигналов от локальных (подключенных к самому контроллеру) и от сетевых (подключенных к другим устройствам бас77) датчиков протечки;
• контролирует целостность датчиков и линий связи;
• реализует логику работы кранов в зависимости от состояния датчиков;
• передает состояние датчиков и кранов на верхний уровень (пользователю на смартфон через bus77 интерфейс).

Подробная информация описана по ссылке.

Модуль монтируется под выключатель в углубленный подрозетник, например установочная коробка HAGEL:

Датчик протечки для плитки (встраиваемый)​

Датчик обнаруживает наличие воды через измерение сопротивления между центральным элементом и внешним кольцом. В нормальном режиме индикатор подсвечивается зеленым цветом. Если обнаружит воду - светится красным и передает сигнал о протечки на модуль управления. Если система находится в режиме уборки - мигает зеленым цветом.

Датчик периодически сообщает модулю управления о своем состоянии, если в течении заданного времени датчик не передаст свое состояние - управляющий модуль оповестит об этом пользователя.

Подробная информация описана по ссылке.

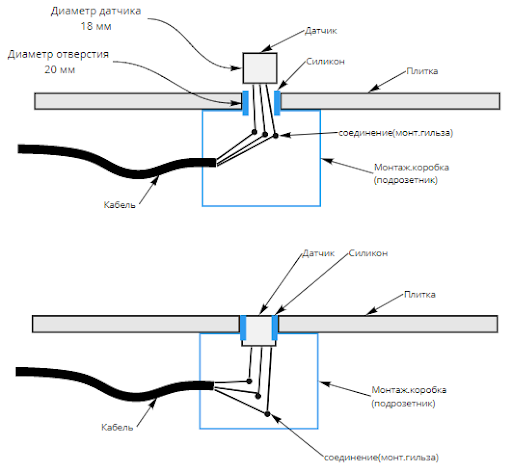

Датчик монтируется в напольную плитку. В пол устанавливается круглая монтажная коробка, в которую выводится провод для подключения датчика к контроллеру. Запас провода нужно оставить 20 см (запас необходим если нужно будет провести замену датчика), провод промаркировать и уложить в коробку. В плитке, в которую будет установлен датчик, необходимо сделать отверстие специальной коронкой диаметром 20 мм. Жилы кабеля соединяются с жилами датчика в соответствии с монтажной схемой с помощью специальных хомутов. Кабель укладывают в монтажную коробку. Датчик устанавливается в отверстие в плитке и фиксируется зубочисткой в 4х точках, по уровню датчик выставляется вровень с плиткой. Промежуток между датчиком и плиткой заливается силиконом, после застывания зубочистки удаляются и технические отверстия доливаются силиконом.

• Для удобства соединения жил датчика и жил кабеля рекомендуем применять специальные хомуты, которые позволяют быстро и надежно соединить жилы. Для монтажа нужен лишь хомут и горелка.

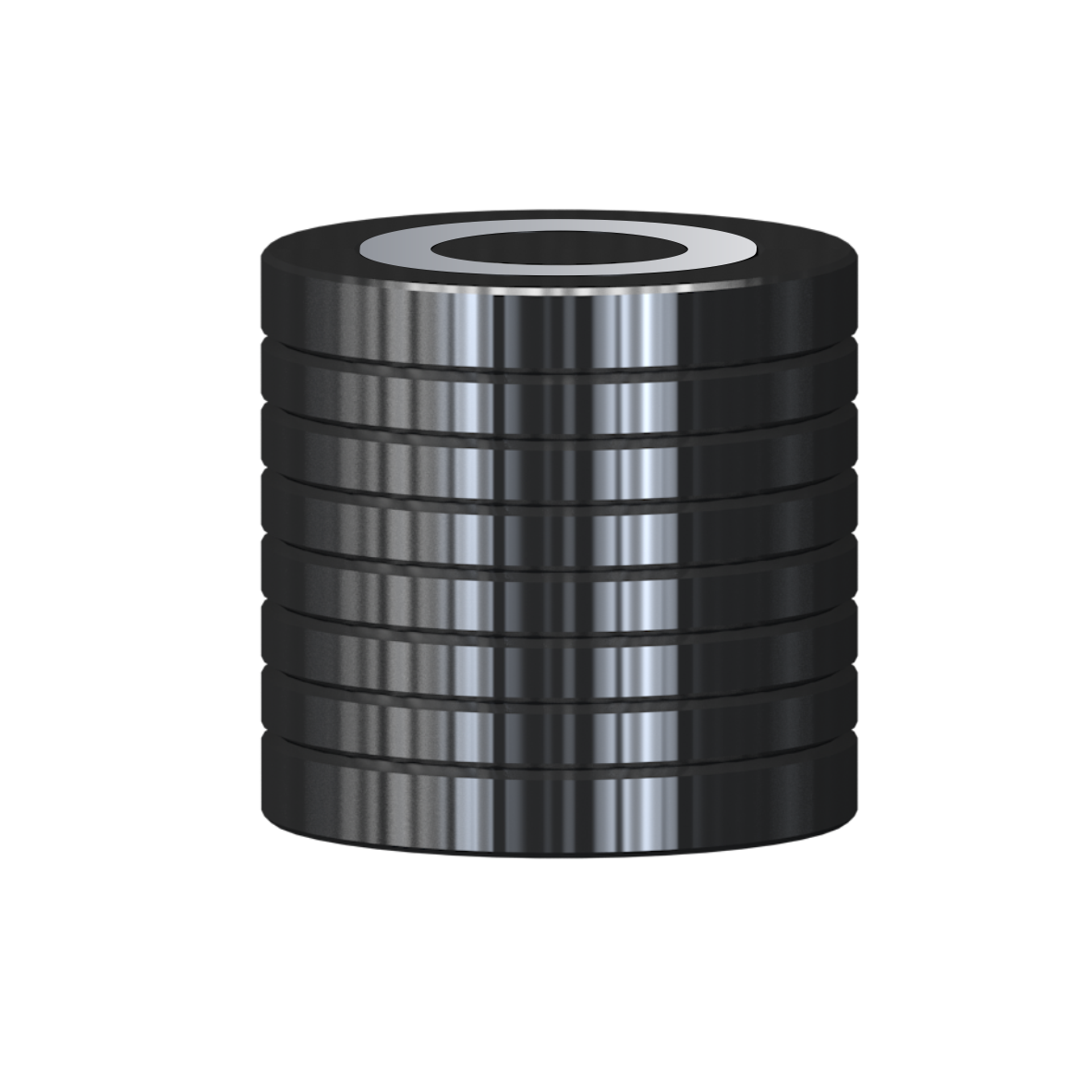

Датчик протечки для внутренних полостей​

Датчик обнаруживает наличие воды через измерение сопротивления между пинами. Если датчик обнаружит воду, то передаст сигнал о протечки на модуль управления. Датчик периодически сообщает модулю управления о своем состоянии, если в течении заданного времени датчик не передаст свое состояние - управляющий модуль оповестит об этом пользователя.

Подробная информация описана по ссылке.

Провод выводится в полость установки датчика. Жилы провода и датчика соединяются согласно монтажной схеме. Датчик размещается в месте возможного скопления воды. Место установки необходимо очистить от грязи, пыли и строительного мусора. Желательно рядом с местом установки датчика иметь ревизионный лючок, чтобы в случае необходимости можно было обслужить (заменить) датчик.

Электрический шаровой кран​

Электрокраны необходимы для перекрытия потока холодной и горячей воды, в случае протечки или для обслуживания систем водопотребления. Краны могут быть для разного диаметра труб, типовые размеры DN15(1/2"), DN20(3/4") и DN25(1"). Диаметр указывает сантехник, под него закупаются краны и устанавливаются по месту назначения также сантехником. Краны питаются безопасным постоянным напряжением 24В. У крана также есть возможность ручного открытия или закрытия.

Подробная информация описана по ссылке: FD-W-15, FD-W-20.

Устройство монтируется после ручных вентилей на вводе трубопровода. Монтаж крана осуществляет сантехник по приложенной ниже инструкции.

• Категорически запрещено устанавливать конструкции вместо кранов на вводе.

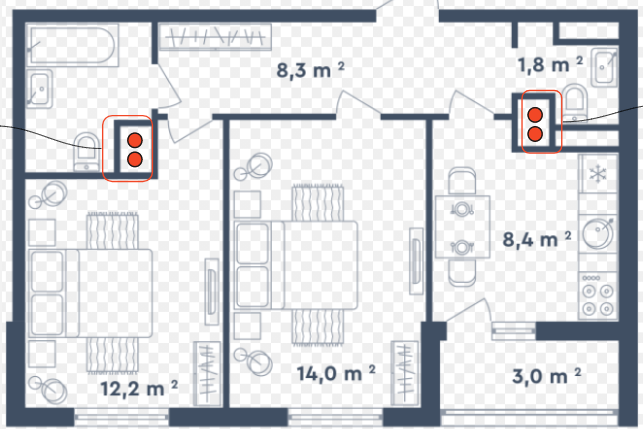

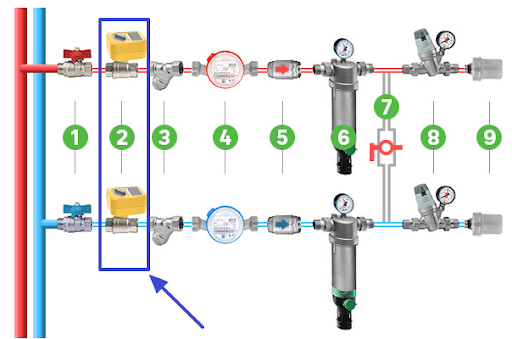

Типовое расположение крана указано на cхеме:

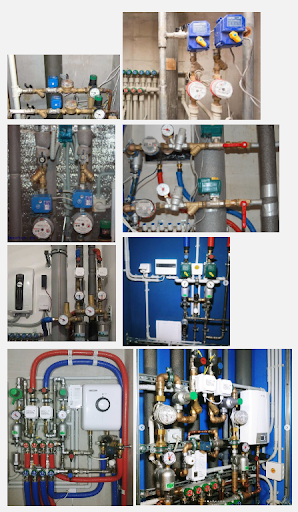

Пример реальных установок:

Модуль расширения​

Модуль позволяет добавлять дополнительные датчики протечки в систему и транслировать их состояние на контроллер протечек. К модулю может быть подключено 3 датчика протечки.

Подробная информация описана по ссылке.

Модуль монтируется под выключатель в углубленный подрозетник, например установочная коробка HAGEL:

Нефиксируемый выключатель​

Устанавливается в сантехническом шкафу при необходимости локального управления системой (без смартфонов и прочего). Подключается на 4 вход контроллера протечки или модуля расширения. Одинарное нажатие перекрывает краны и переводит систему в ручной режим, удержание - открывает краны и переводит систему в авто режим. Выключатель обязательно должен быть звонкового типа (нефиксируемый), например Legrand Etika (672214) или подобный другого производителя.

Монтажные хомуты​

Позволяют заменить трудоемкие процессы пайки или дорогие клеммы Wago. Обеспечивают надежное, влагостойкое соединение жил проводов.

При монтаже необходимо вставить проводник в хомут, нагреть горелкой до расплавления олова в хомуте и подождать остывания металла.

Схемы расположения элементов​

Несмотря на то, какие датчики протечки воды Вы выбрали, очень важно правильно выбрать места их установки. Ниже мы рассмотрим самые популярные места для установки датчиков протечки. При иной планировке комнат вам необходимо самостоятельно расположить датчики, опираясь на наши рекомендации.

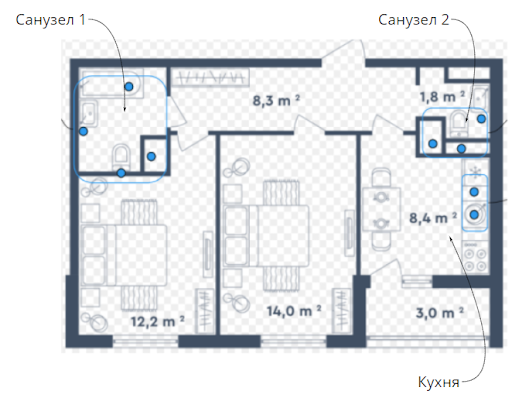

Расположение датчиков протечки в квартире:

Расположение датчиков в санузле​

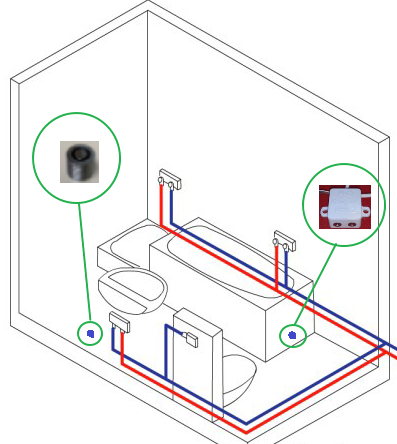

Обычно в типовом современном санузле необходимо устанавливать 3 датчика протечки:

1. Первый под ванную, если она подшита несъемным экраном, чтобы в случае проблем со сливом или с гибкой подводкой, вовремя обнаружить протечку.

2. Второй в закрытую полость инсталляции унитаза, обычно выше располагается сантех. шкаф. Такое решение защитит от проблем связанных с некачественным монтажом сантехники или некачественных компонентов.

3. Третий датчик устанавливается в видимой области. Он обычно встраивается в плитку пола, чтобы было удобно мыть пол и не двигать датчик. Этот датчик защитит от переливов из раковин, ванны или унитаза.

Расположение датчиков на кухне​

На кухне рекомендуем установить 2 датчика протечки:

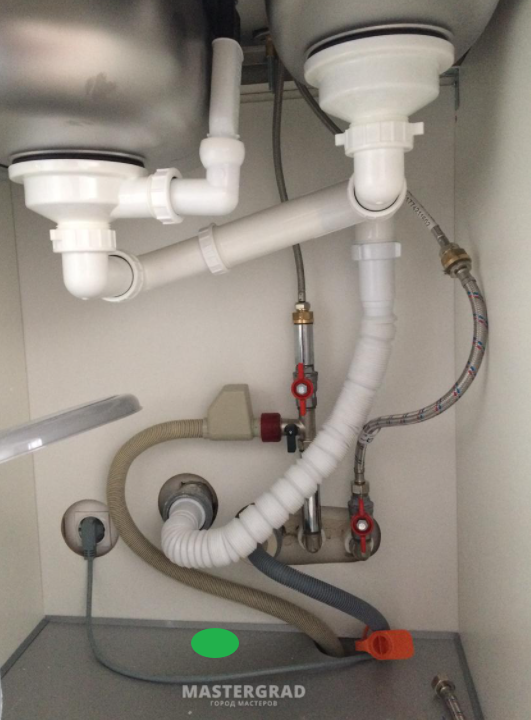

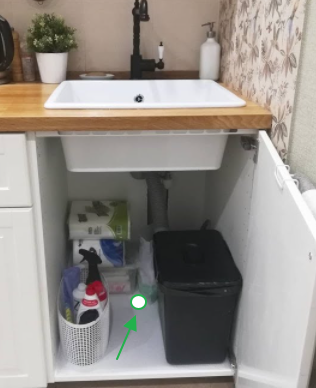

1. Один датчик устанавливается под сливом раковины, на поверхности гарнитура. Этот датчик защитит от порыва гибкой подводки или от дефекта слива или от прорыва в системе очистки питьевой воды.

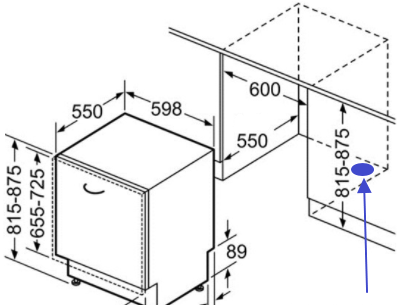

2. Второй датчик нужно поставить на пол, вблизи с посудомоечной машиной, он защитит от протечки в посудомойке.

Схема размещения, относительно кухонного гарнитура:

Расположение кранов​

Помимо установки датчиков протечки, важным этапом является расположение кранов, которые при срабатывании датчика будут перекрывать трубы, в которых обнаружилась протечка.

Прокладка проводов​

Согласно схеме соединения прокладываем монтажные провода.

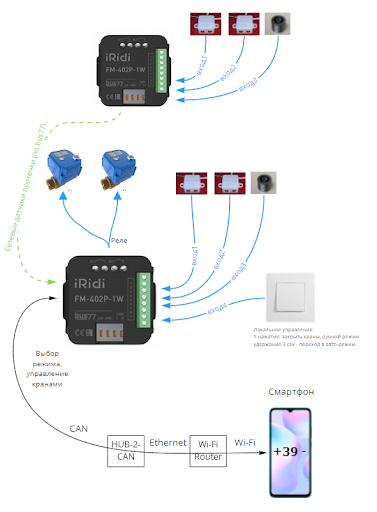

Структурная схема соединений компонентов:

К основному модулю можно подключить до 3-х датчиков протечки и 1 выключатель для локального управления. Дополнительные датчики подключаются через модуль расширения.

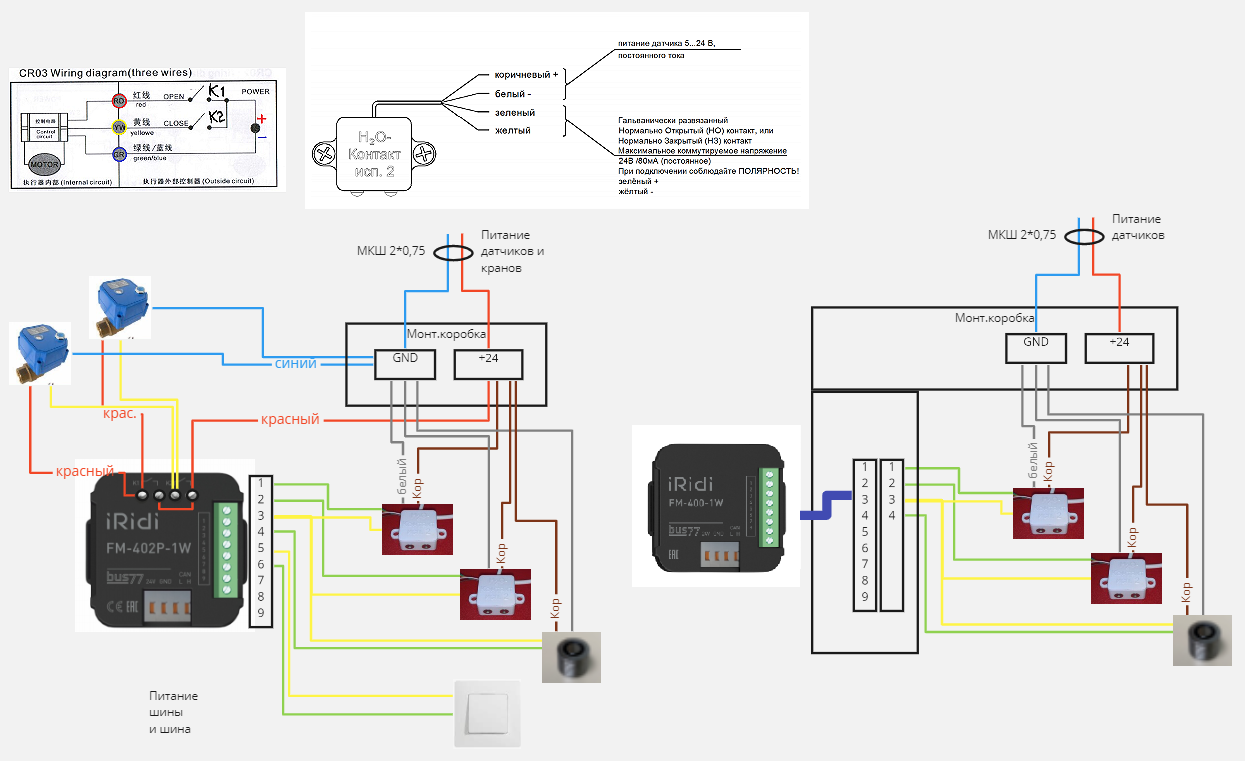

Монтажная схема:

Этапы работ по внедрению системы​

Спецификация​

	Контроллер протечки	FM-402-1W	1
	Модуль расширения	FM-400-1W	1
	Датчик протечки для внутренней установки	FS-WT-OTF	4
	Датчик протечки для чистовой установки	FS-WT-BIF	2
	Выключатель без фиксации, цвет белый	FLegrand Etika 672214	1
	Кран шаровой, с ручным управлением	FD-W-15 FD-W-20	2
	Монтажные хомуты (под горелку)	https://aliexpress.ru
