SIP-сервер

SIP-сервер

Модуль поддерживает специальные виджеты для IP-домофонов, позволяющие получать от них видео-поток в реальном времени, открывать двери, включать и выключать свет. В модуле SIP-сервер доступно несколько типов IP-домофонов:

Mobotix T24/T25;
DoorBird;
True IP;
BAS IP;
Fanvil. В Bus77 Home имеются универсальные виджеты для аудиодомофонов и видеодомофонов.

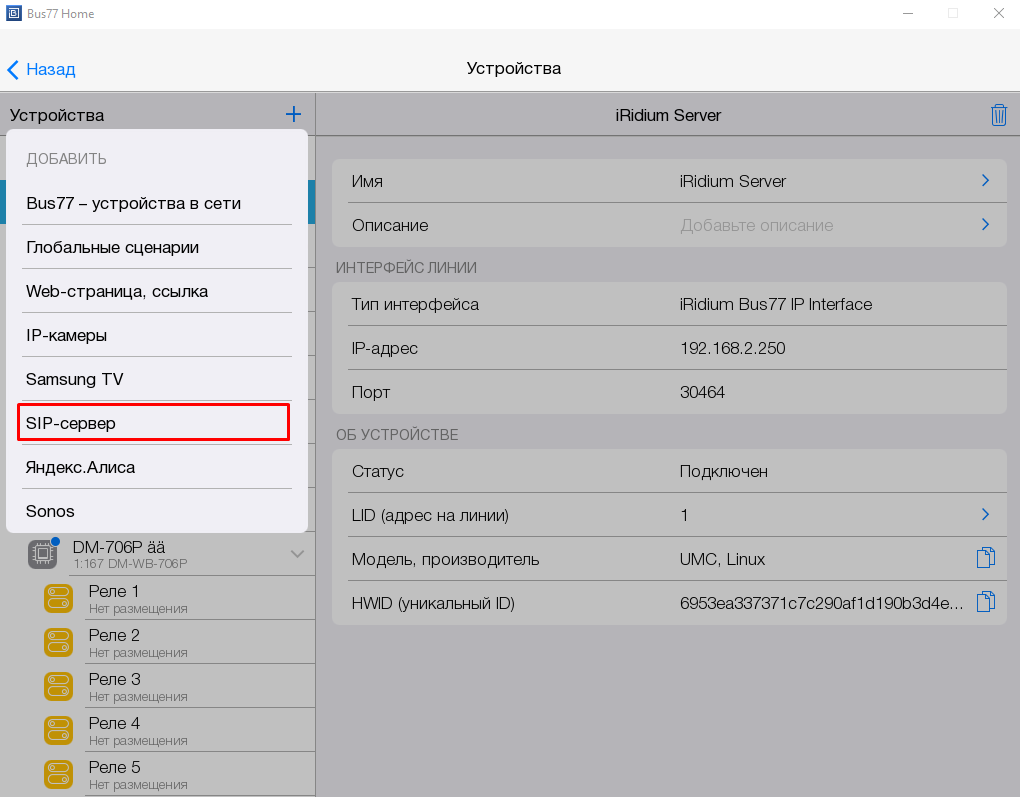

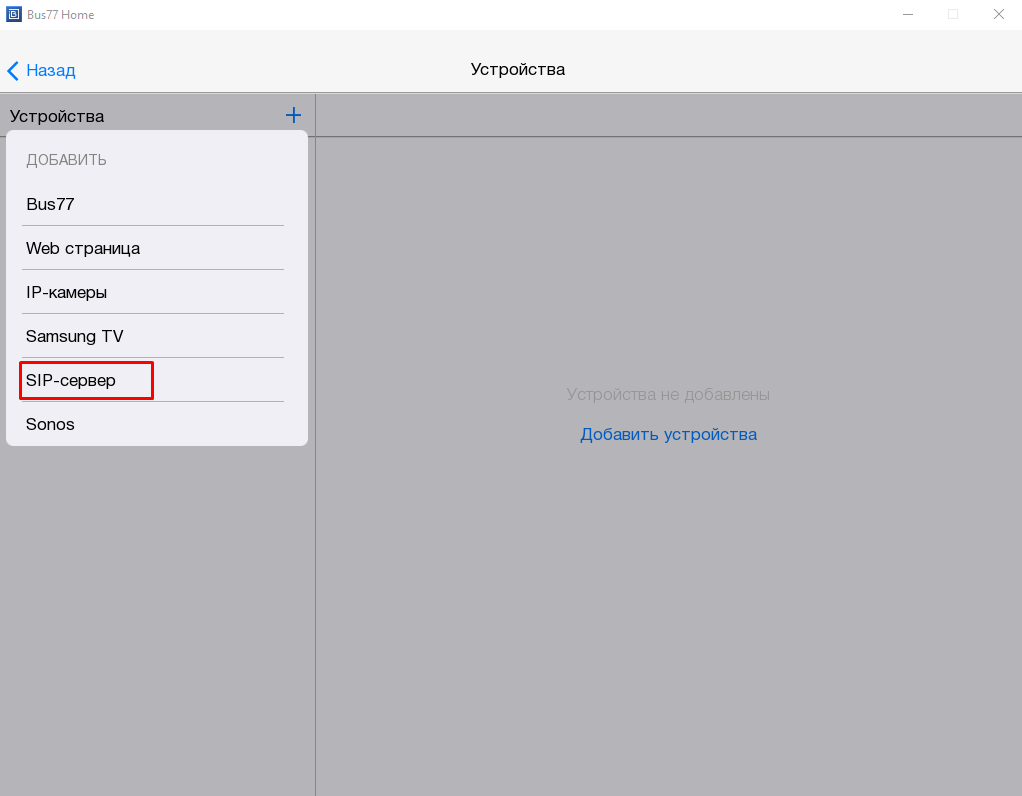

Чтобы добавить SIP-сервер и настроить работу с его абонентами, откройте Конфигуратор > Устройства , нажмите на + и выберите пункт SIP-сервер :

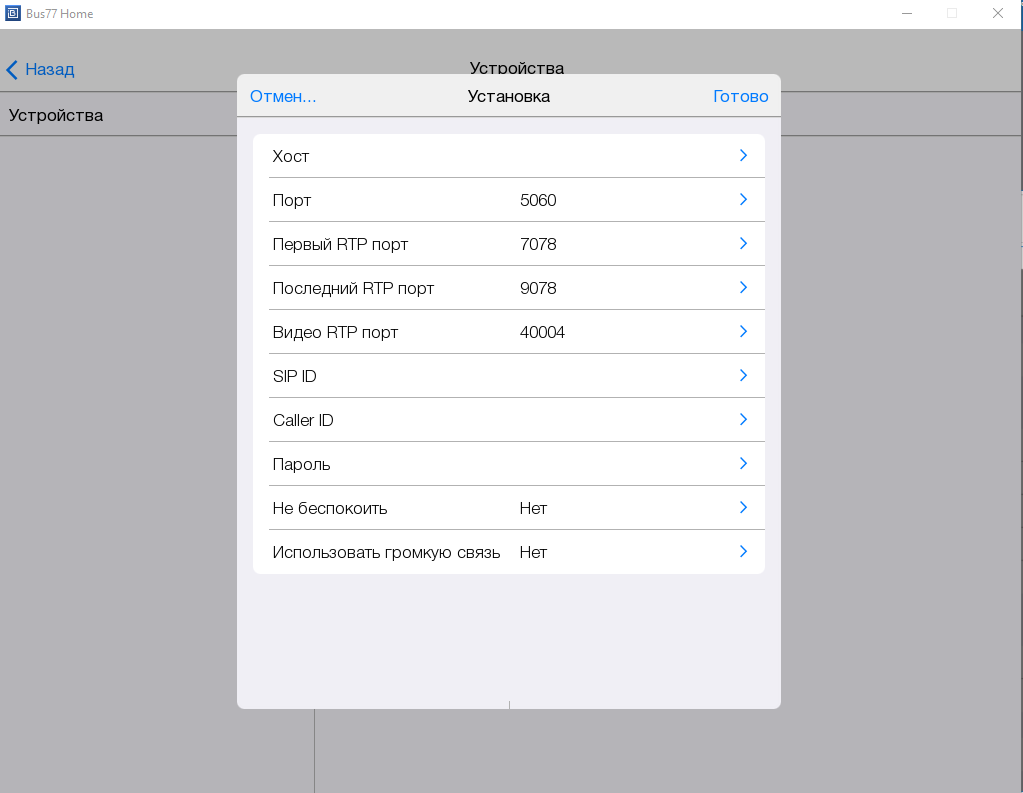

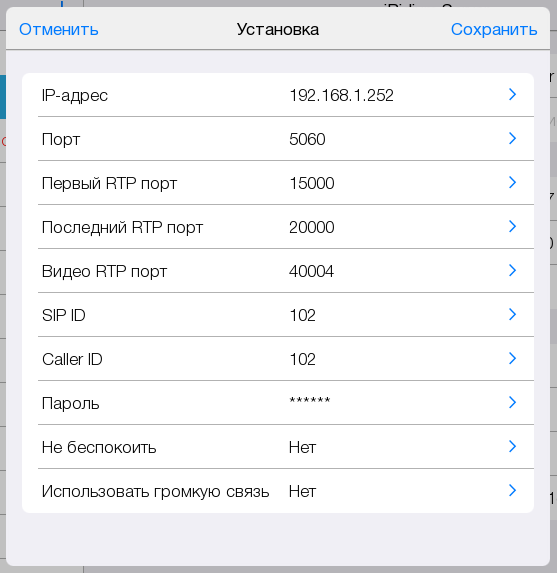

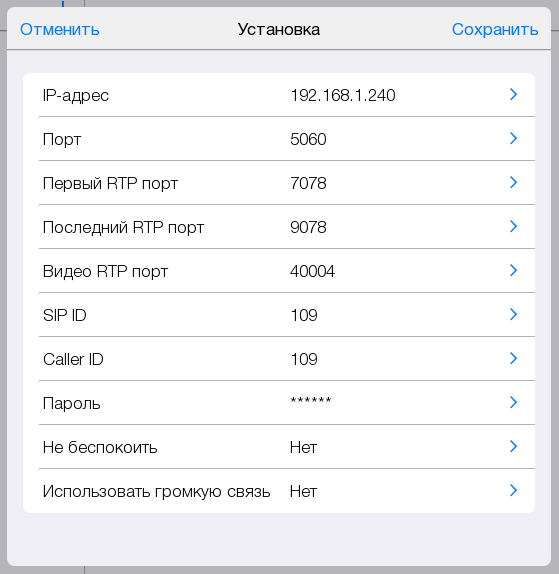

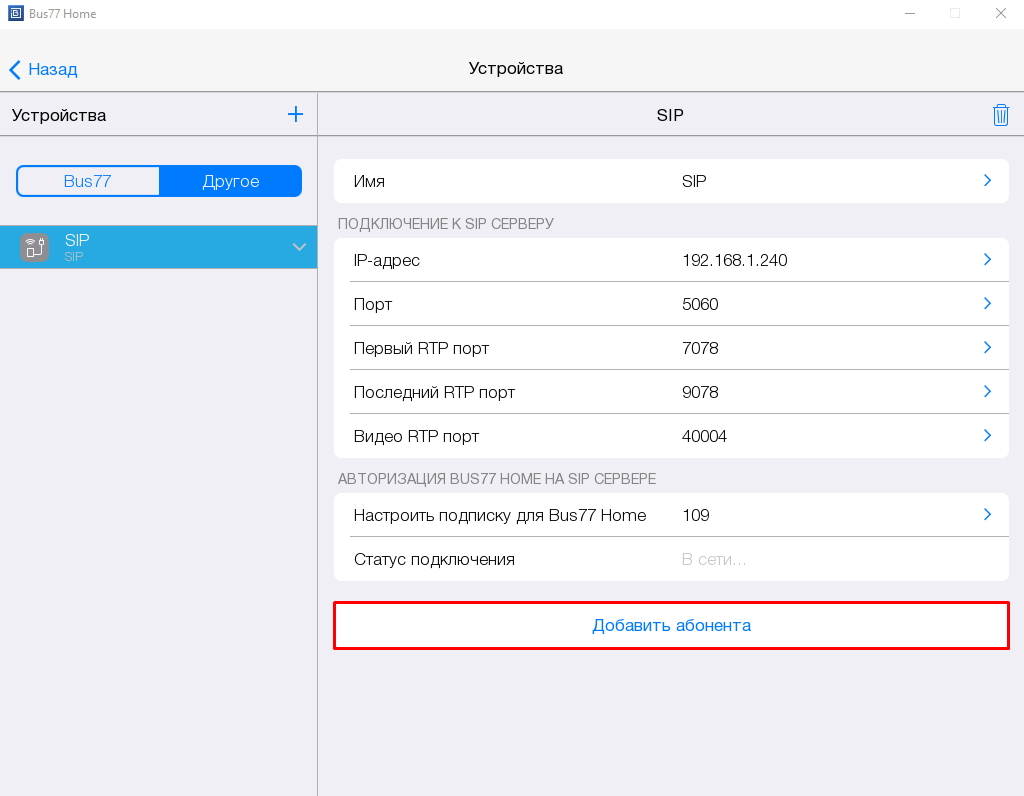

Настройте подключение к SIP-серверу.

Параметры подключения:

Хост - IP-адрес или домен SIP-сервера;
Порт - порт подключения к SIP-серверу. По умолчанию 5060;
Первый RTP порт - начало диапазона портов голосового обмена. По умолчанию 7078;
Последний RTP порт - конец диапазона портов голосового обмена. По умолчанию 9078. Пробросьте эти UDP порты на роутере при звонках через интернет;
Видео RTP порт - порт для видеообмена. По умолчанию 40004;
SIP ID - SIP номер абонента, который представляет на SIP-сервере панель управления. Чтобы вызвать вашу панель управления, нужно будет набрать этот номер;
Caller ID - имя абонента (может совпадать с SIP номером);
Пароль - пароль подключения абонента к SIP-серверу;
Не беспокоить - режим “не беспокоить”. При включении автоматически отклоняет все входящие звонки. Выберите "Да" или "Нет".
Использовать громкую связь - использование громкой связи. Для включения функции выберите "Да", для отключения - "Нет".

После ввода параметров нажмите Готово .

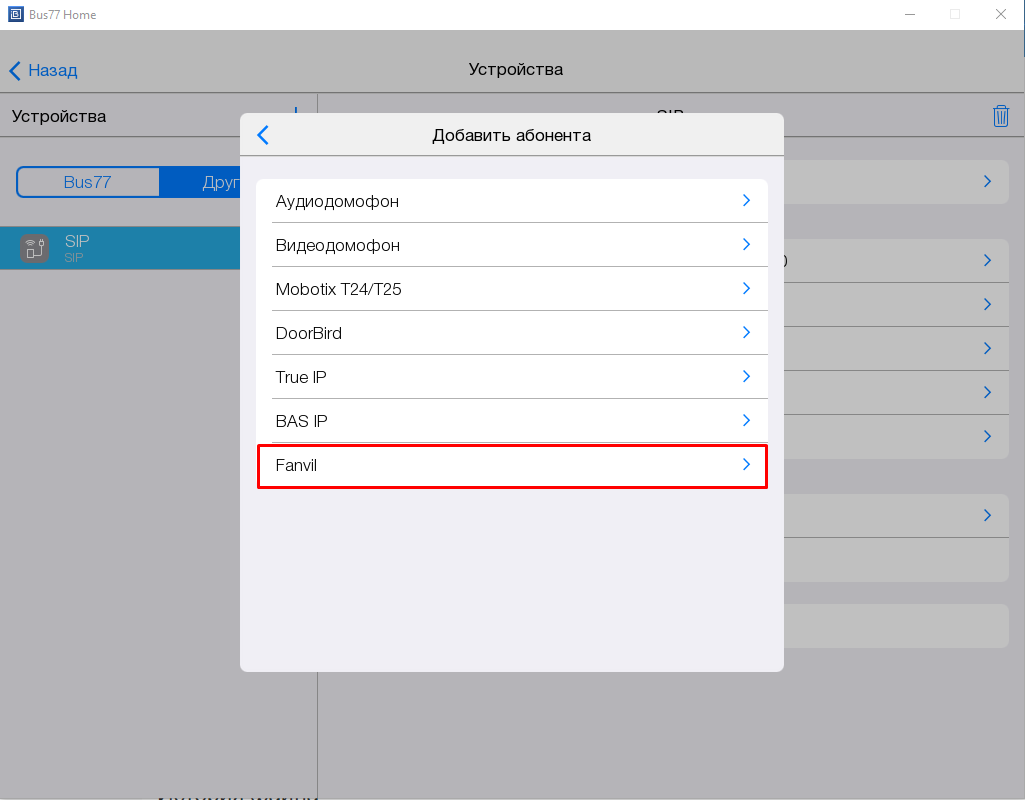

В модуль можно добавить абонентов, которых требуется вызывать из Bus77 Home. Другие абоненты могут вызвать Bus77 Home, если в настройках сервера не включен режим Не беспокоить . Добавьте интеркомы или домофоны, нажав + либо Добавить абонента .

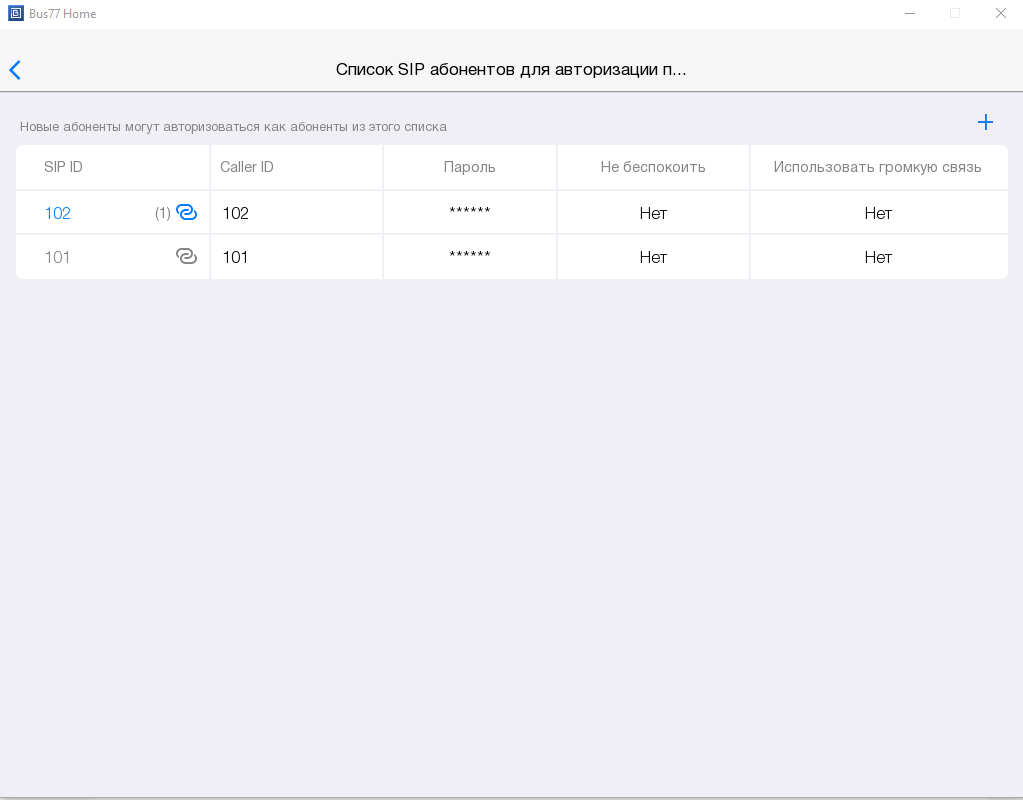

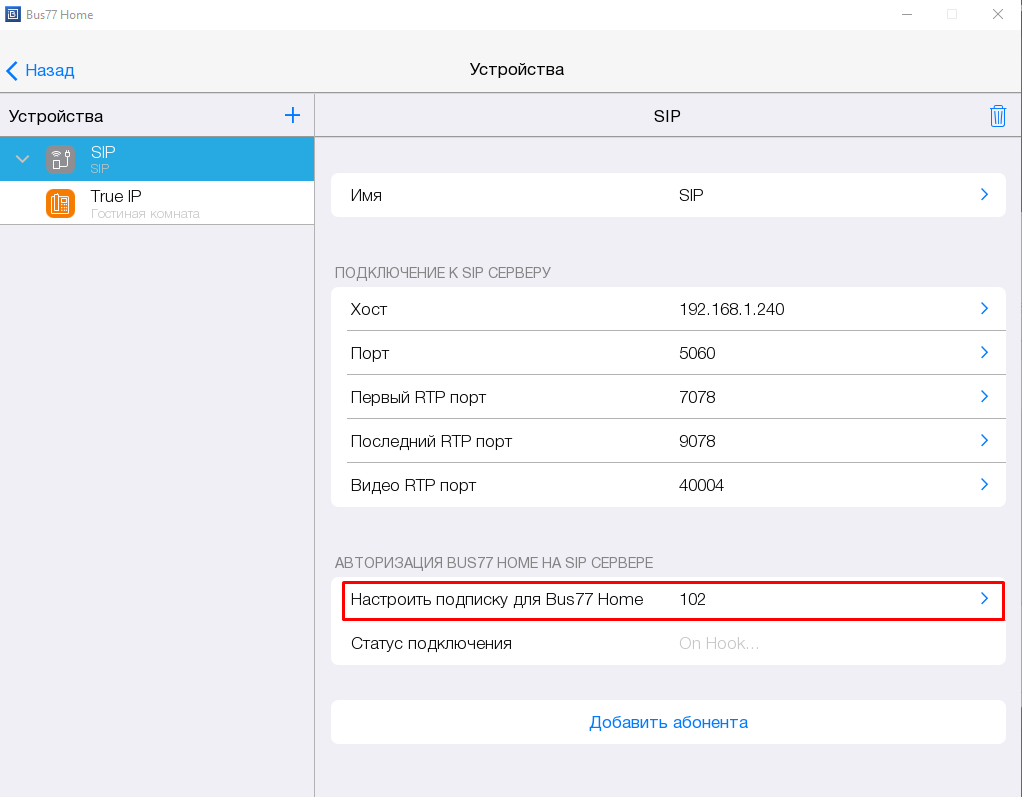

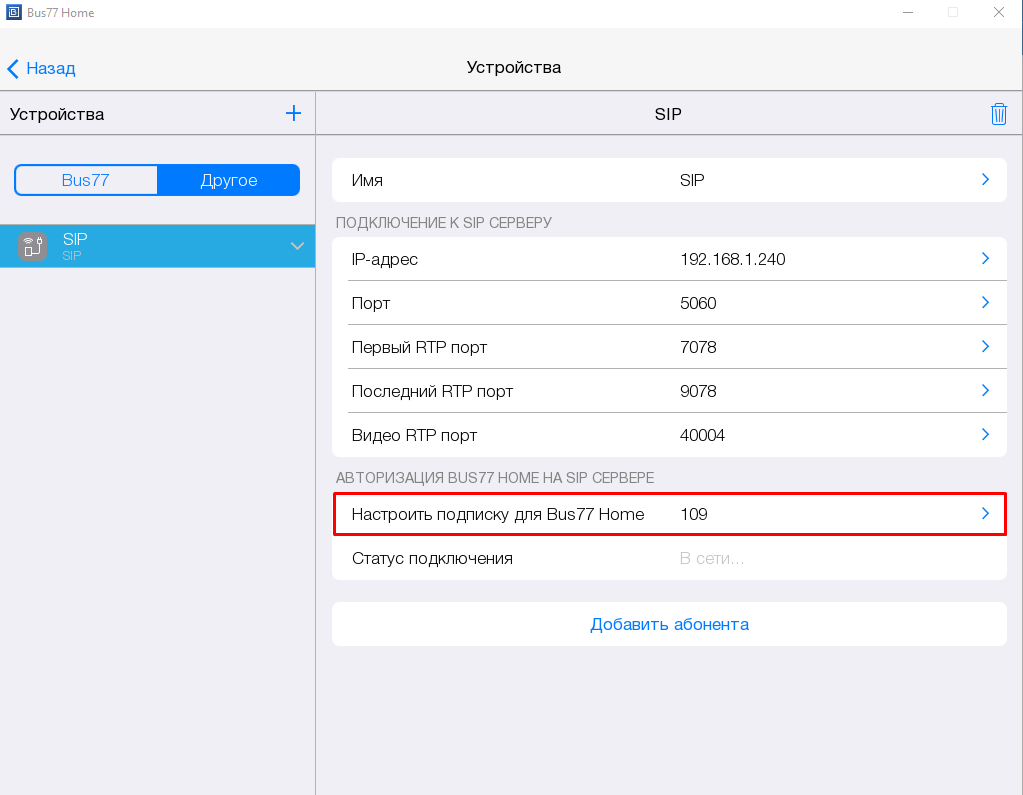

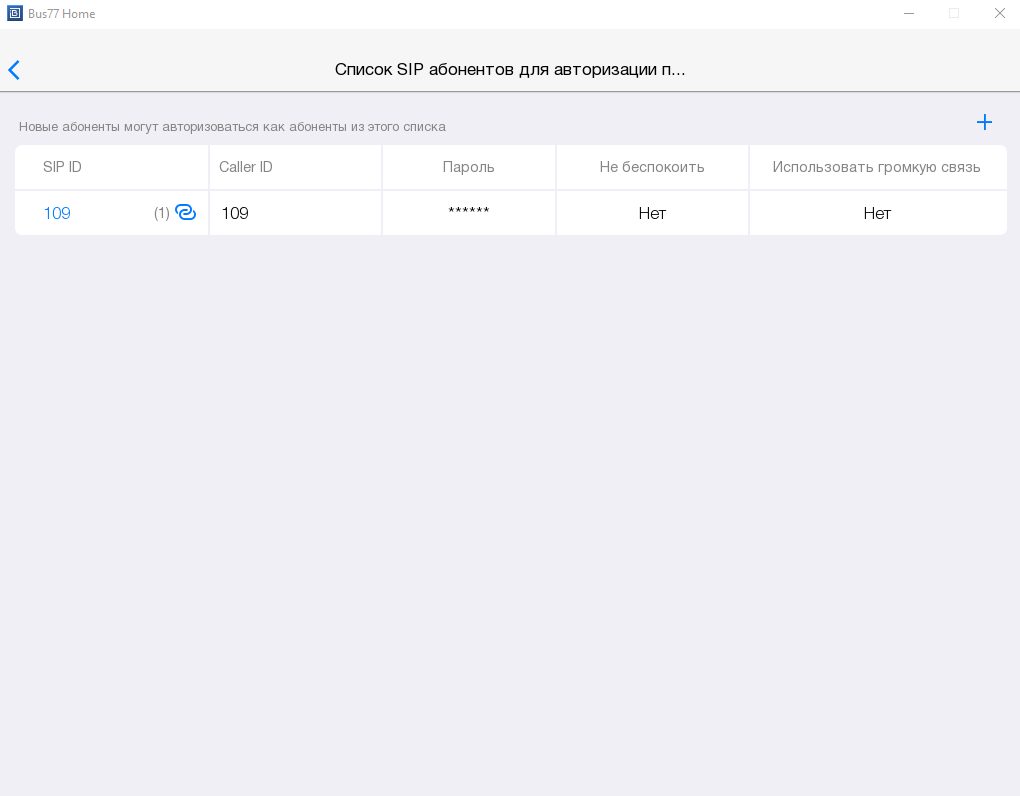

После настройки подключения к SIP-серверу и добавления домофона (интеркома), по нажатию на кнопку "Настроить подписку для Bus77 Home", вы можете открыть окно редактора SIP абонентов. Под параметром SIP ID указано количество подключенных к абоненту панелей и отмечен абонент, подключенный к текущей панели.

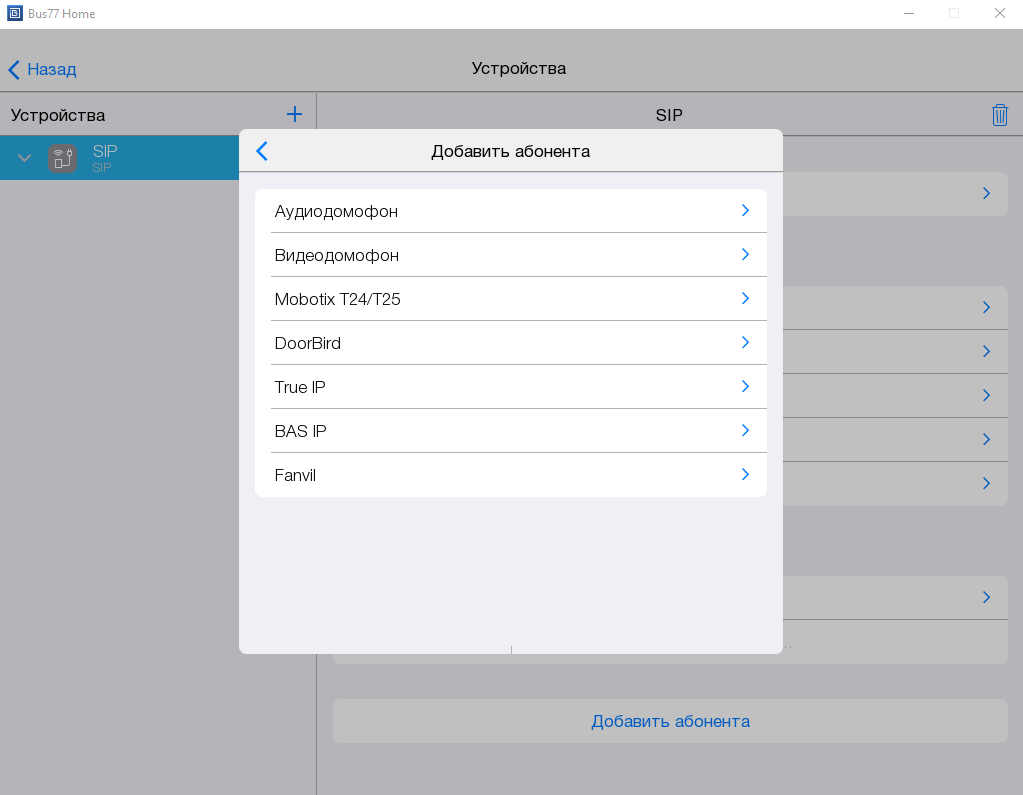

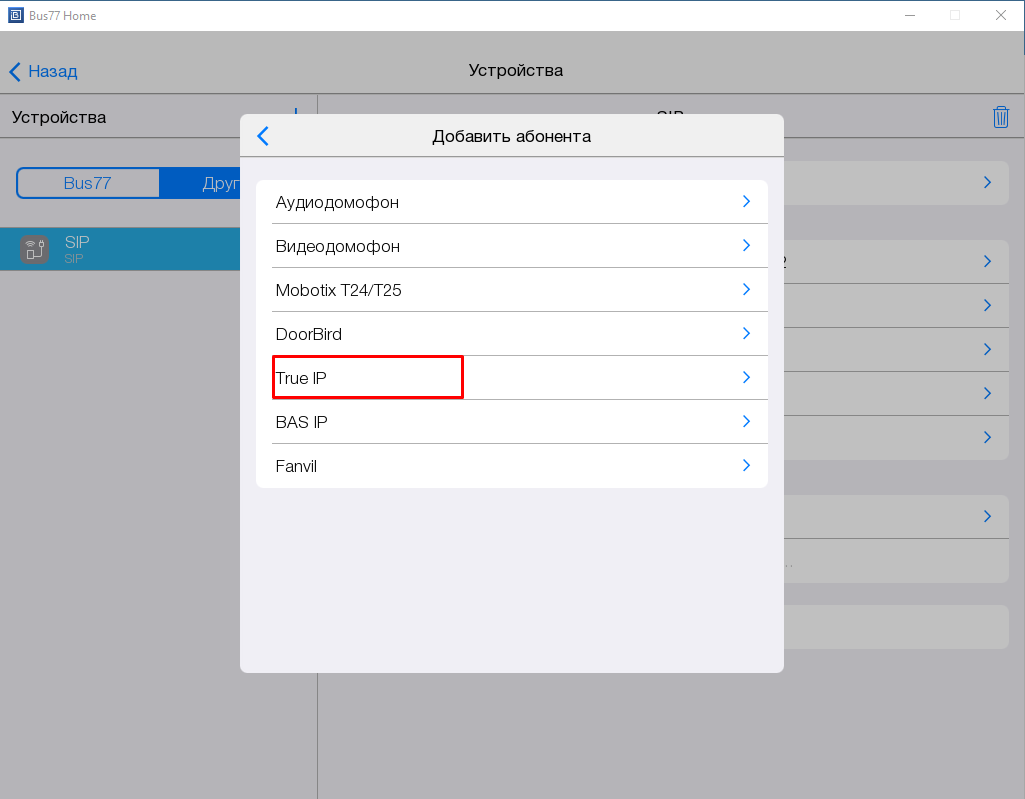

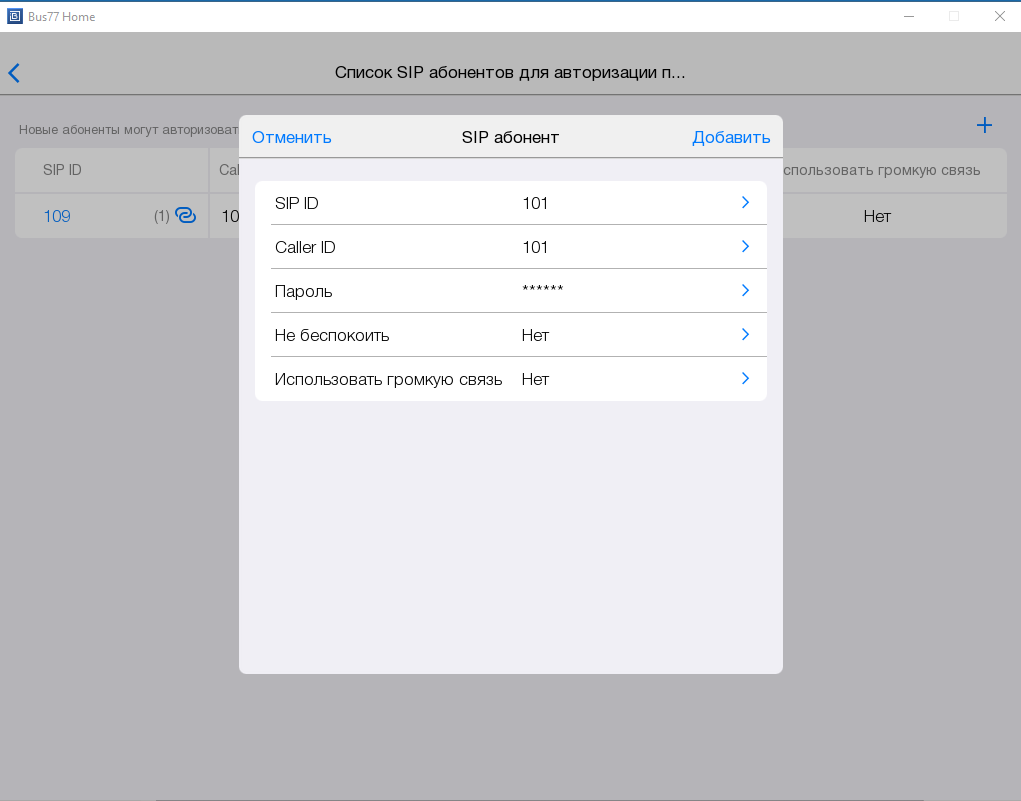

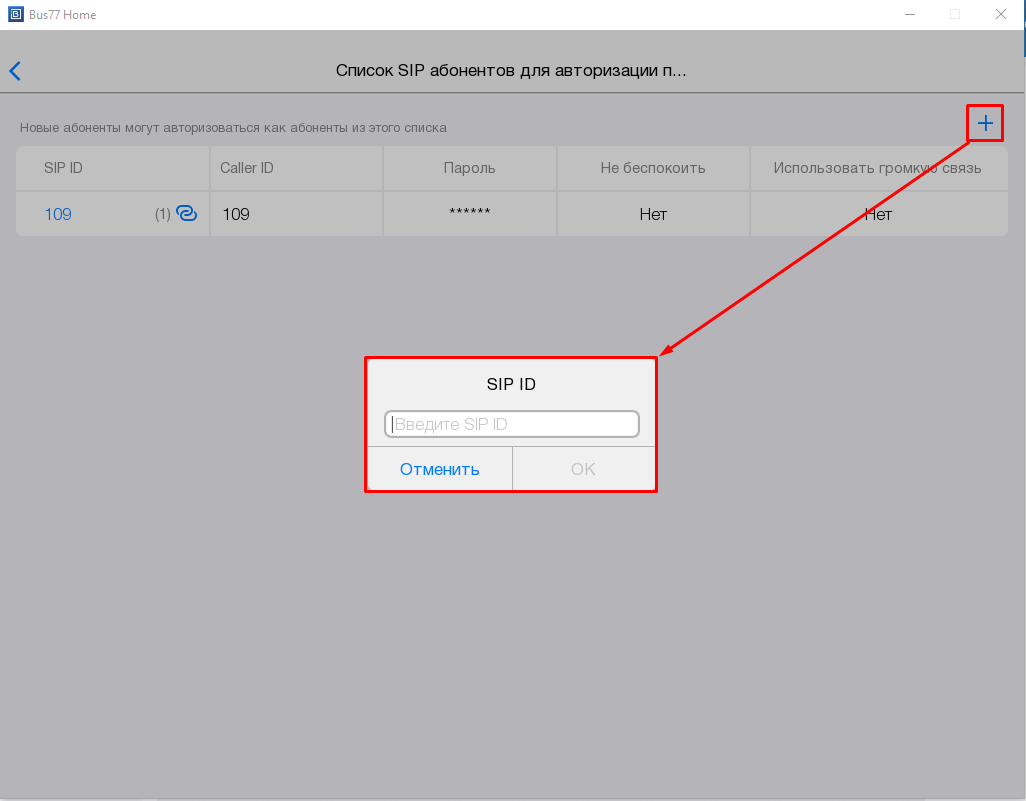

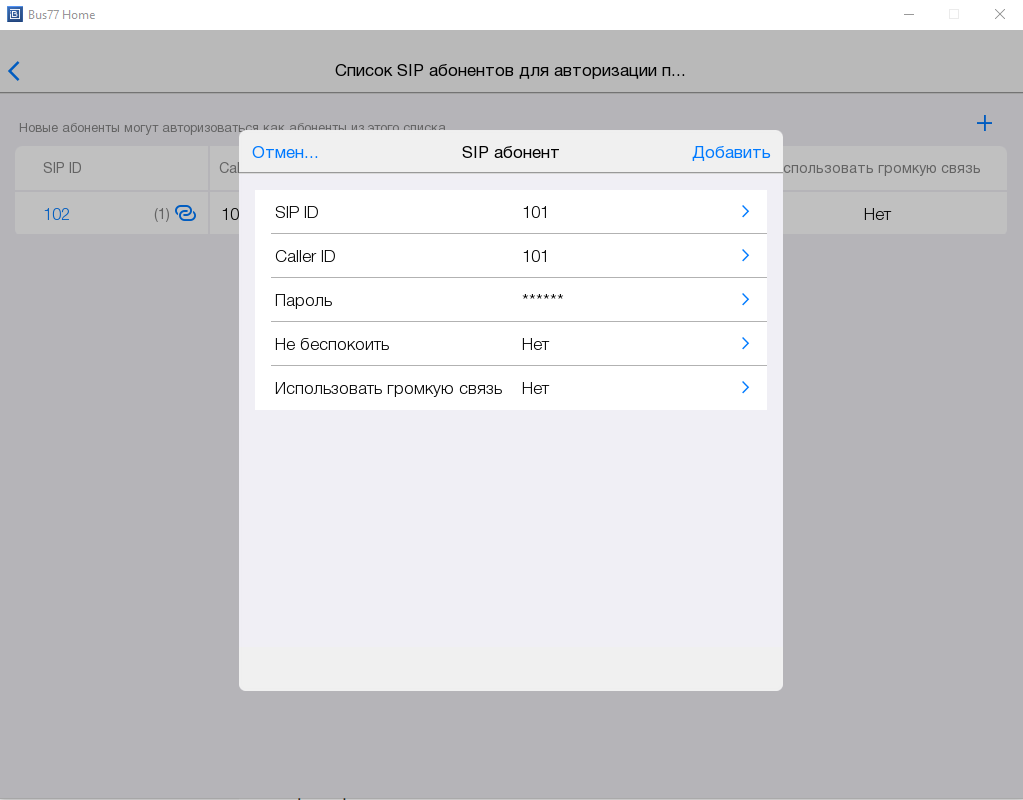

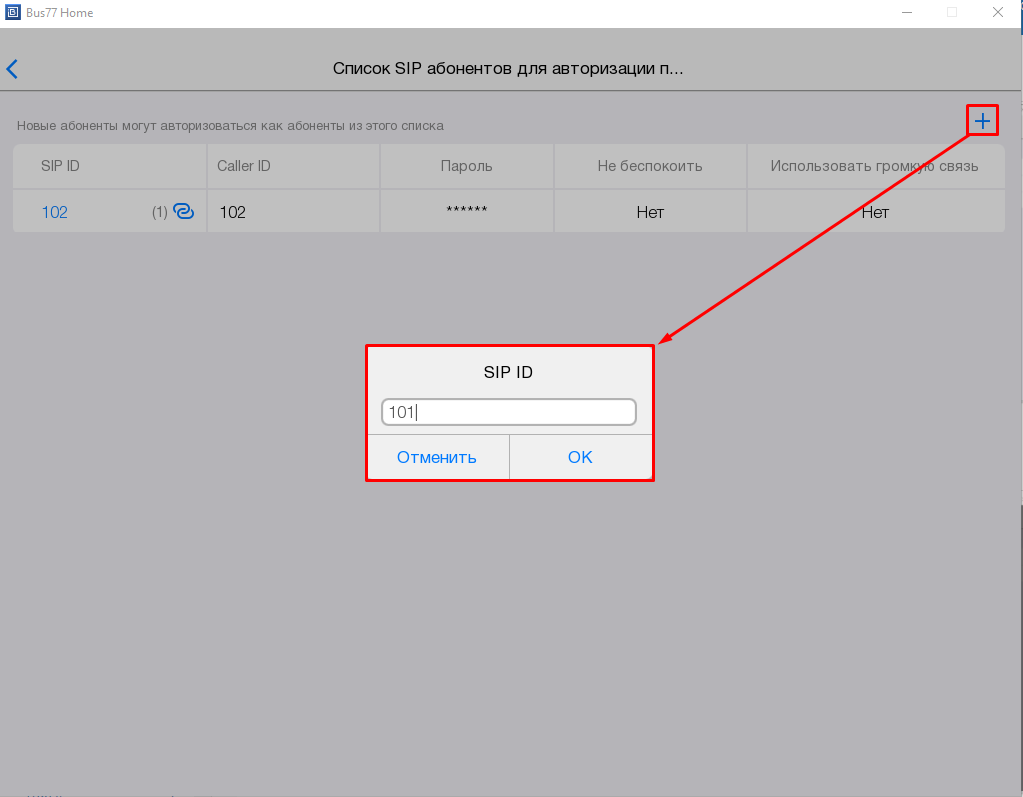

Для добавления нового абонента, нажмите "+" в правом верхнем углу окна редактора. Укажите SIP ID абонента и остальные данные его настроек:

Аудиодомофон

Аудиодомофон - устройство для связи с любым абонентом по SIP аудио (IP телефон или домофон).

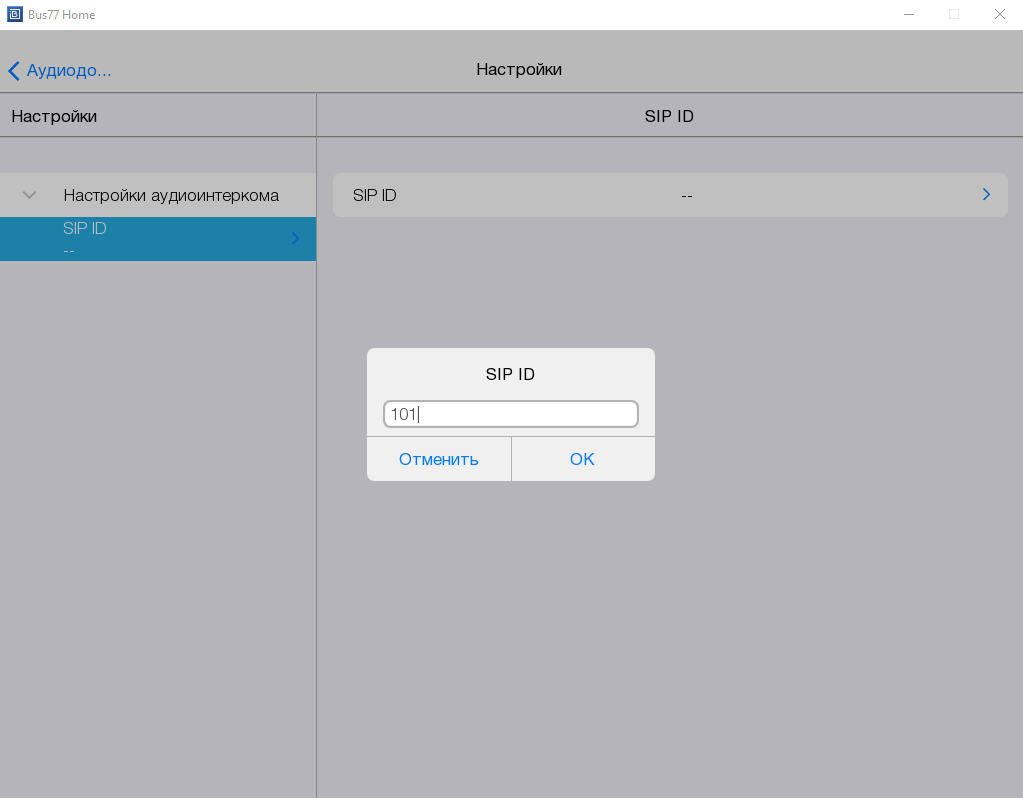

В настройках абонента нужно указать SIP ID - абонентский номер вызываемого устройства, присвоенный ему сервером. Укажите SIP ID и нажмите Ок :

Видеодомофон

Видеодомофон - устройство для связи с любым абонентом по SIP видео (IP телефон или домофон).

В настройках абонента нужно указать SIP ID - абонентский номер вызываемого устройства, присвоенный ему сервером. Укажите SIP ID и нажмите Ок .

Mobotix T24/T25

Mobotix T24/T25 - это домофон с функцией аудио и видео вызова, а также возможностью получения видео-потока с камеры домофона БЕЗ совершения вызова. Домофон имеет два сухих контакта для открытия двери и переключения света. Получить видео с камеры домофона и управлять сухими контактами можно, указав IP адрес, логин и пароль домофона (настройки описаны далее). Видеофонные панели Mobotix T24/T25 имеют встроенный SIP-сервер. Используя его, Вы можете построить простую SIP-структуру без дополнительных устройств или специальных программных средств.

SIP ID

Для настройки SIP ID введите номер абонента - домофона Mobotix T24/T25 на SIP сервере, и нажмите Ок .

Камера, дверь, свет

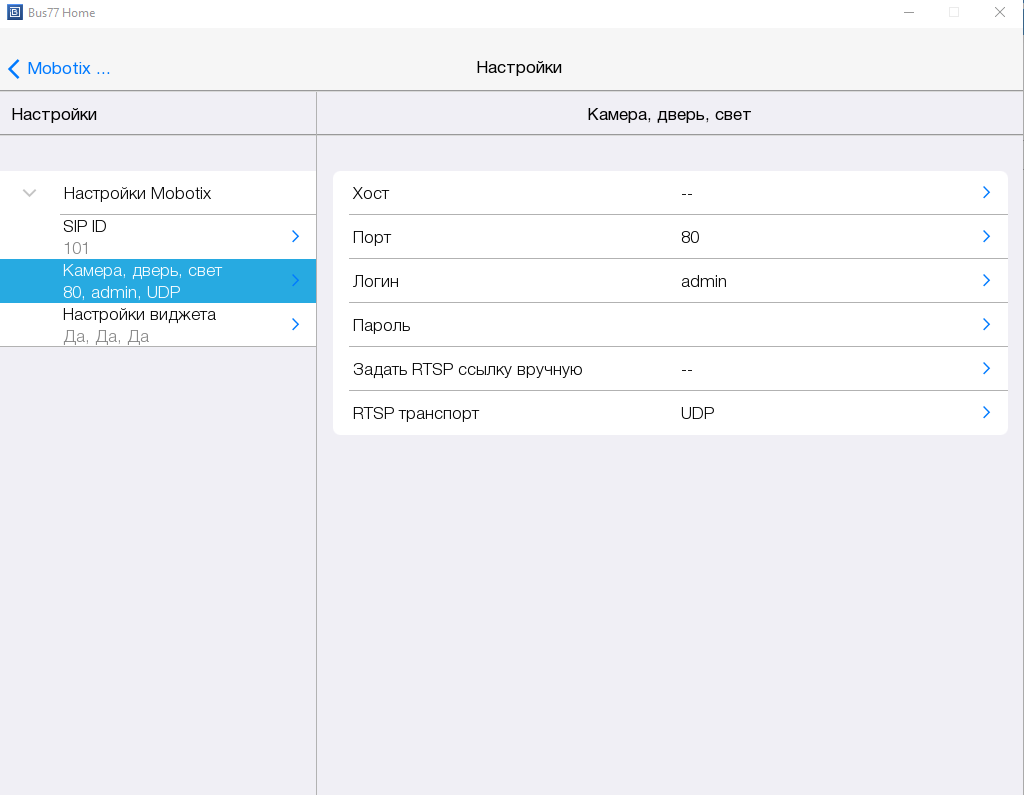

Камера, дверь, свет - это настройки, необходимые, чтобы получить видео с камеры домофона и управлять его сухими контактами. Укажите:

Хост - IP-адрес домофона Mobotix T24/T25;
Порт 80 - порт;
Логин / Пароль - логин и пароль, которые вы использовали для входа в веб-интерфейс домофона при его первичной настройке;
Задать RTSP ссылку вручную - на виджете домофона вы можете отображать видео-поток не со встроенной камеры, а с любой внешней. В этом случае укажите полную ссылку на поток, включая логин и пароль. Также эта настройка может потребоваться при работе с моделью домофона, которая отдает видео-поток по нестандартной ссылке;
RTSP транспорт - UDP / TCP.

Настройки виджета

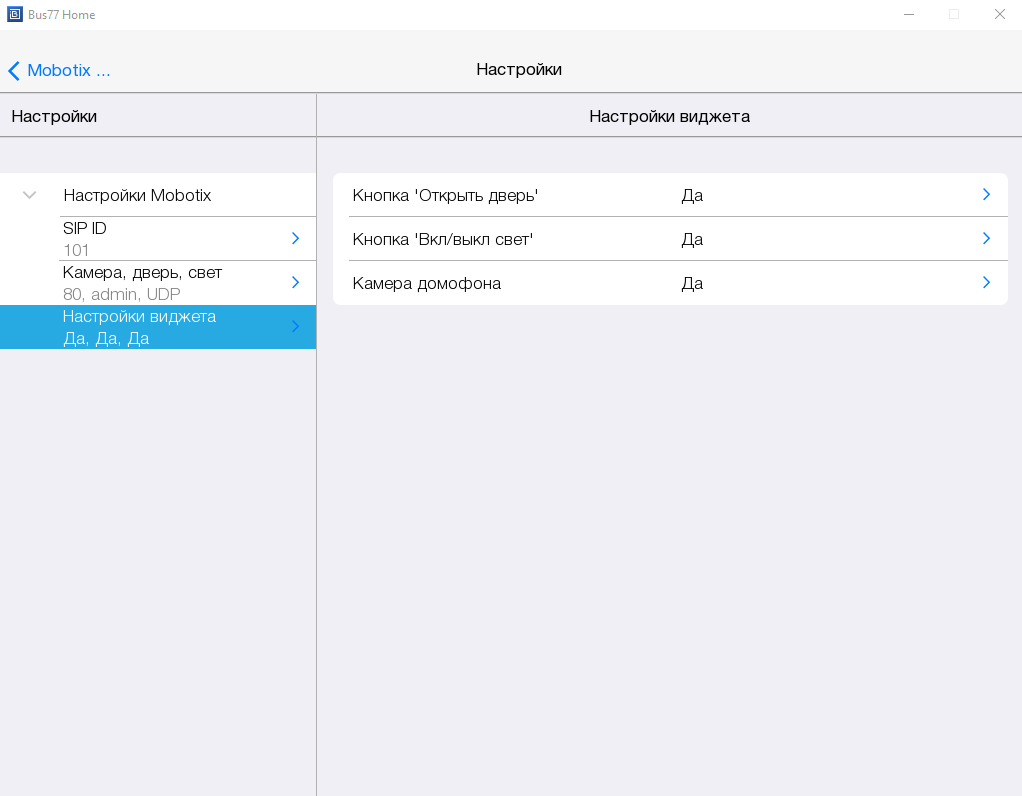

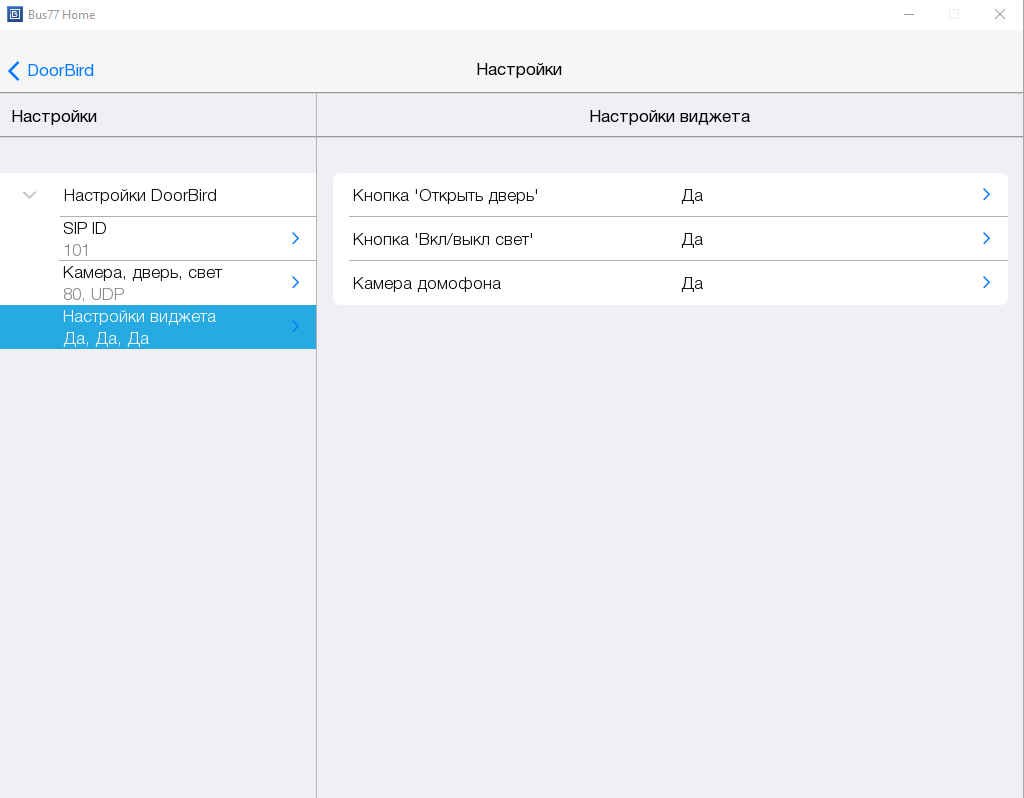

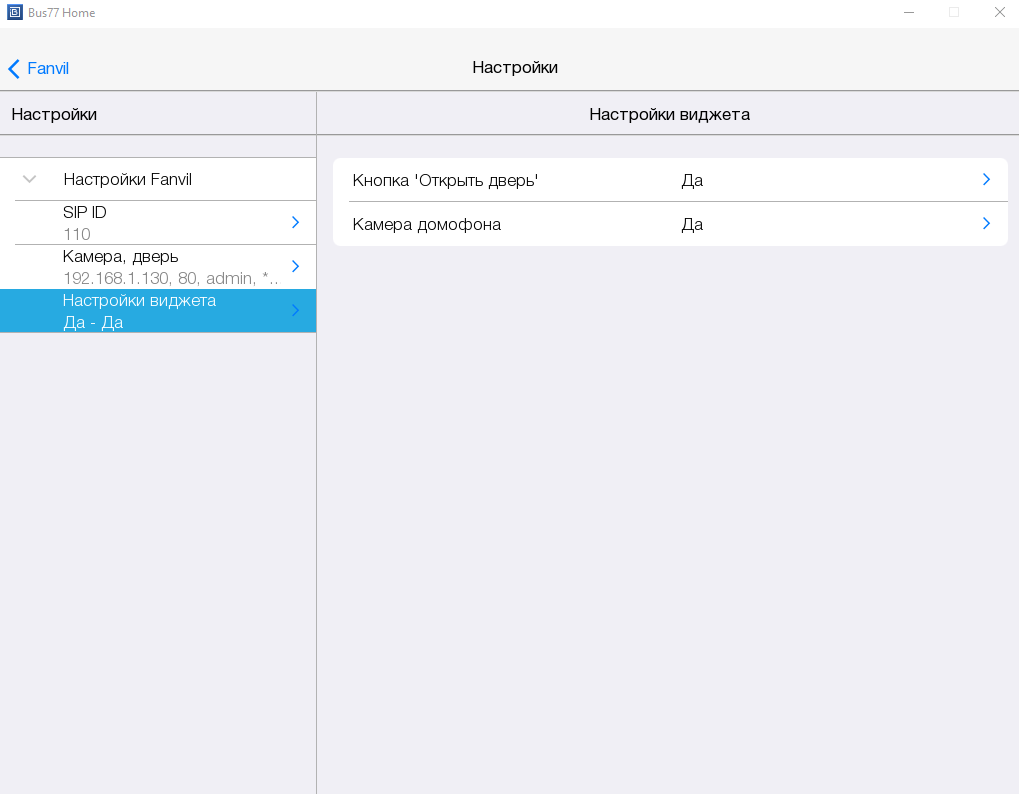

Настройки виджета - позволяют выбрать кнопки, которые будут отображаться на виджете:

Кнопка 'Открыть дверь' - кнопка открытия двери (сухой контакт на домофоне). Чтобы кнопка отображалась на виджете, выберите “Да”, иначе - “Нет”;
Кнопка 'Вкл/выкл свет' - переключатель света (сухой контакт на домофоне). Чтобы кнопка отображалась на виджете, выберите “Да”, иначе - “Нет”;
Камера домофона - отображение видео с камеры на виджете. Чтобы поток отображался, выберите “Да”, иначе - “Нет”.

DoorBird

DoorBird – видеодомофоны с функцией аудио-вызова и возможностью получения видео-потока с камеры домофона по прямой ссылке. Получить видео с камеры домофона можно, указав IP адрес, логин и пароль домофона (настройки описаны далее). Протестировано с DoorBird d101. DoorBird не имеют встроенного SIP-сервера. Для интеграции домофонов DoorBird в Bus77 Home, вам потребуется внешний SIP-сервер – обратитесь к вашему дистрибьютору, чтобы получить рекомендации по выбору SIP-сервера.

Настройка видеофонных панелей DoorBird

Настройка панели проходит через приложение DoorBird на операционной системе iOS или Android.

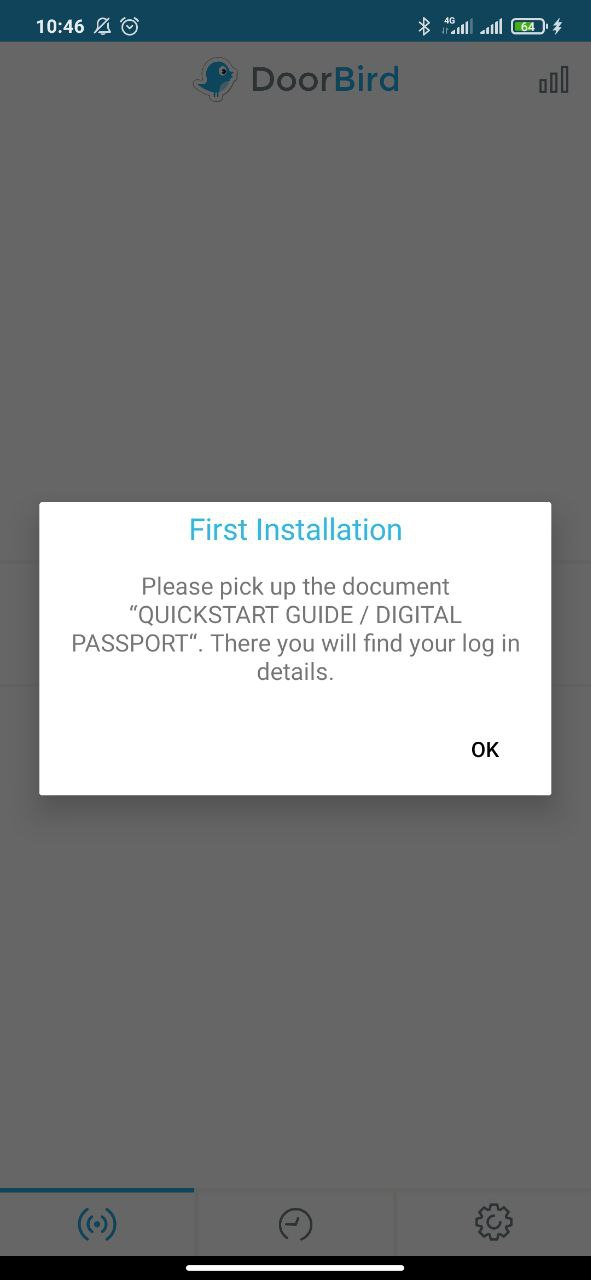

Загрузите приложение DoorBird и запустите его. Выберите First Installation . Логин и пароль от вашего домофона находится в кратком руководстве (или в цифровом паспорте) домофона.

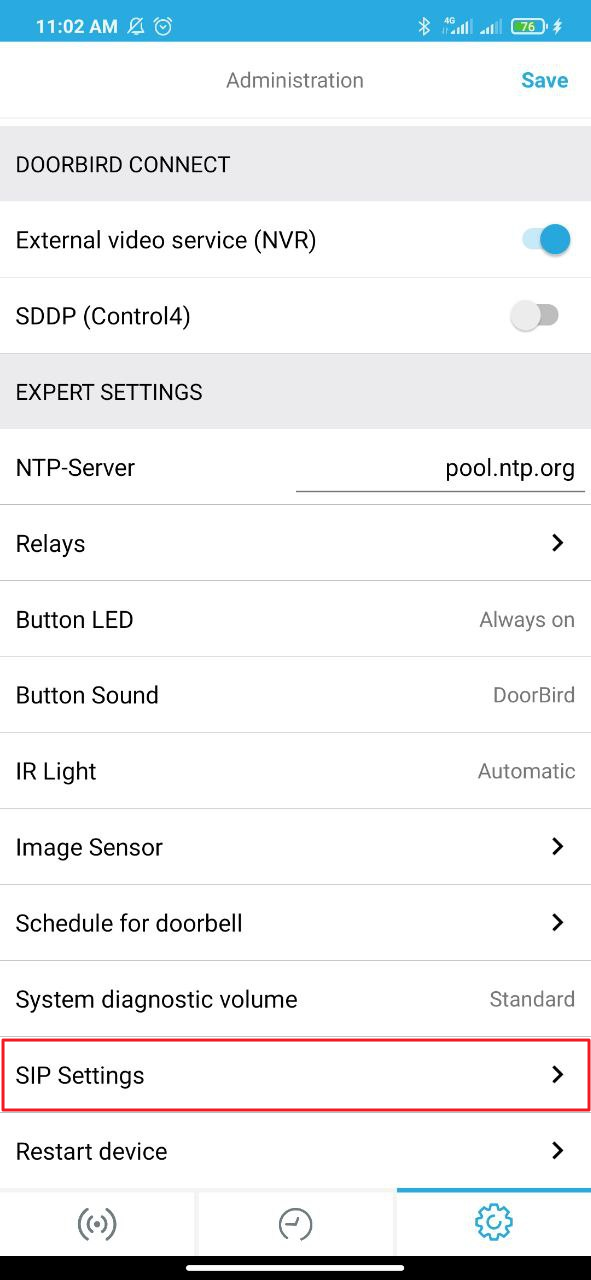

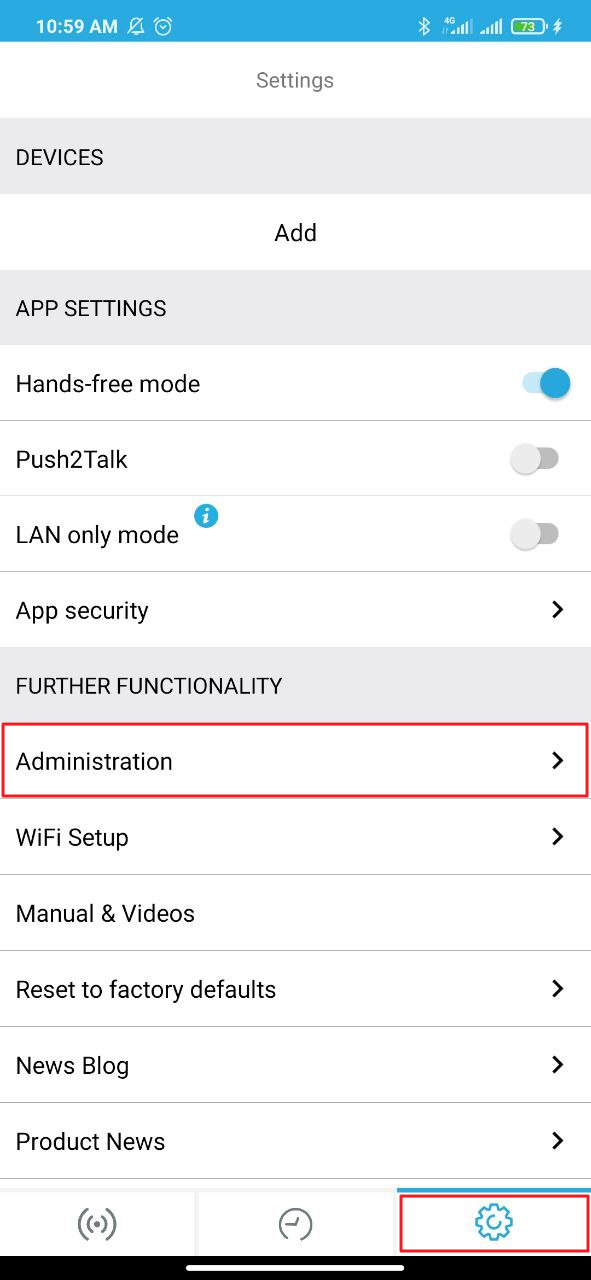

2. Откройте вкладку настроек и выберите Administration , далее SIP Settings . Авторизуйтесь под учетной записью администратора (данные находятся в руководстве пользователя или в цифровом паспорте).

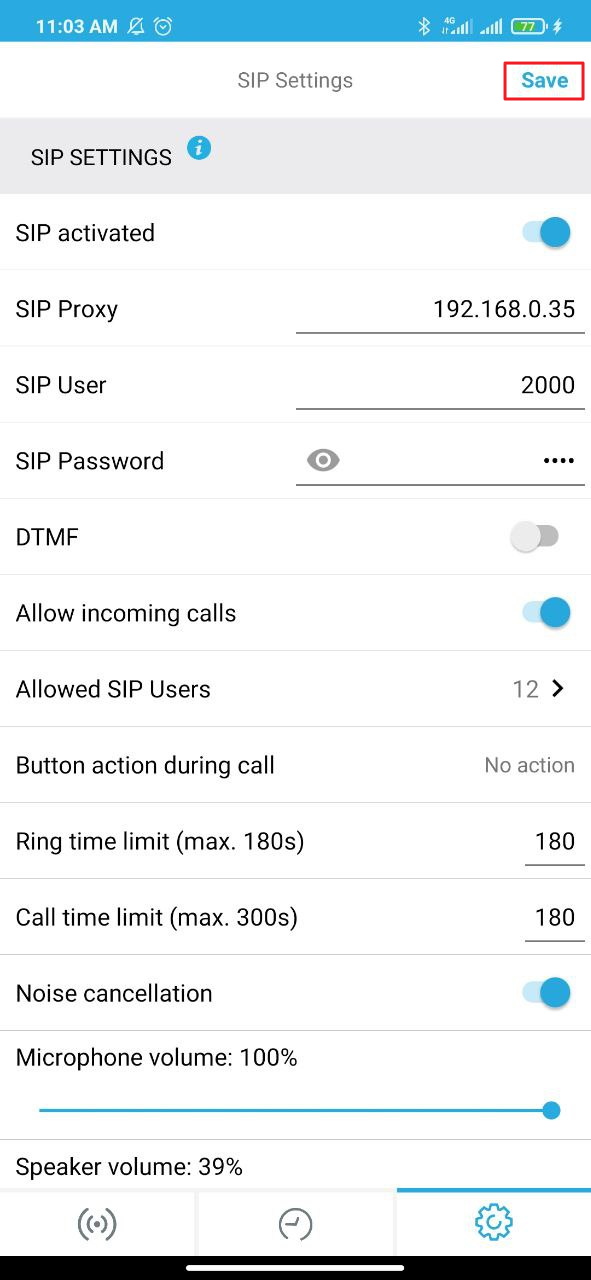

3. Укажите данные для подключения к SIP серверу. Пример:

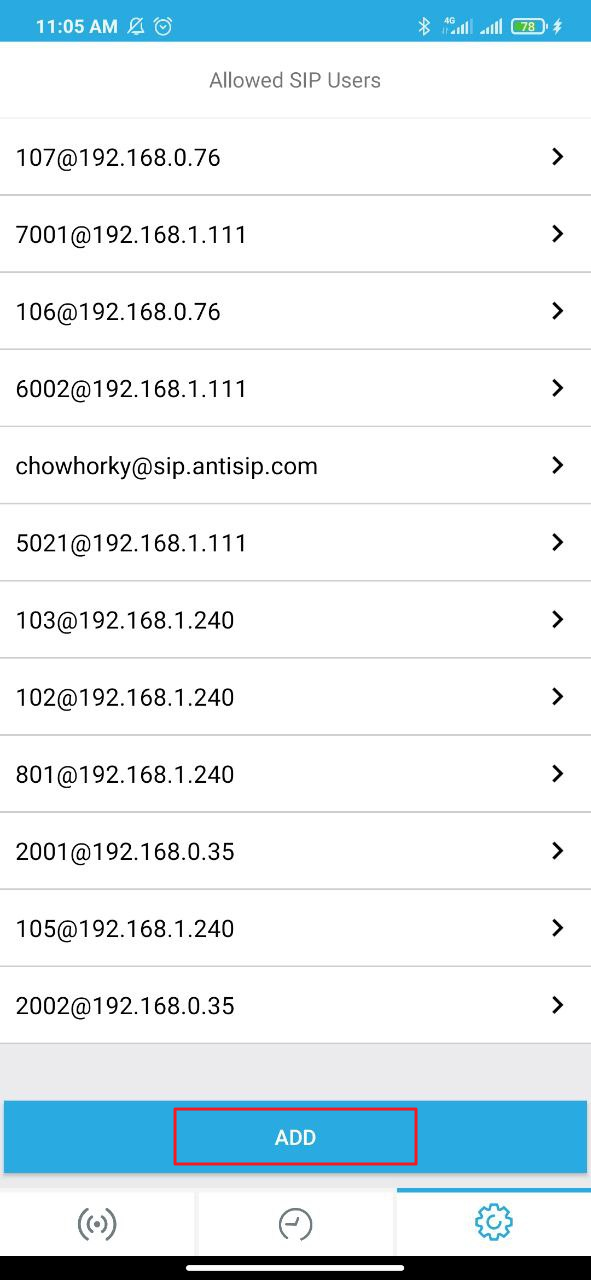

4. Из настроек SIP Settings перейдите в Allowed SIP Users и укажите пользователей, чьи входящие звонки будут разрешены на это устройство. Пример:

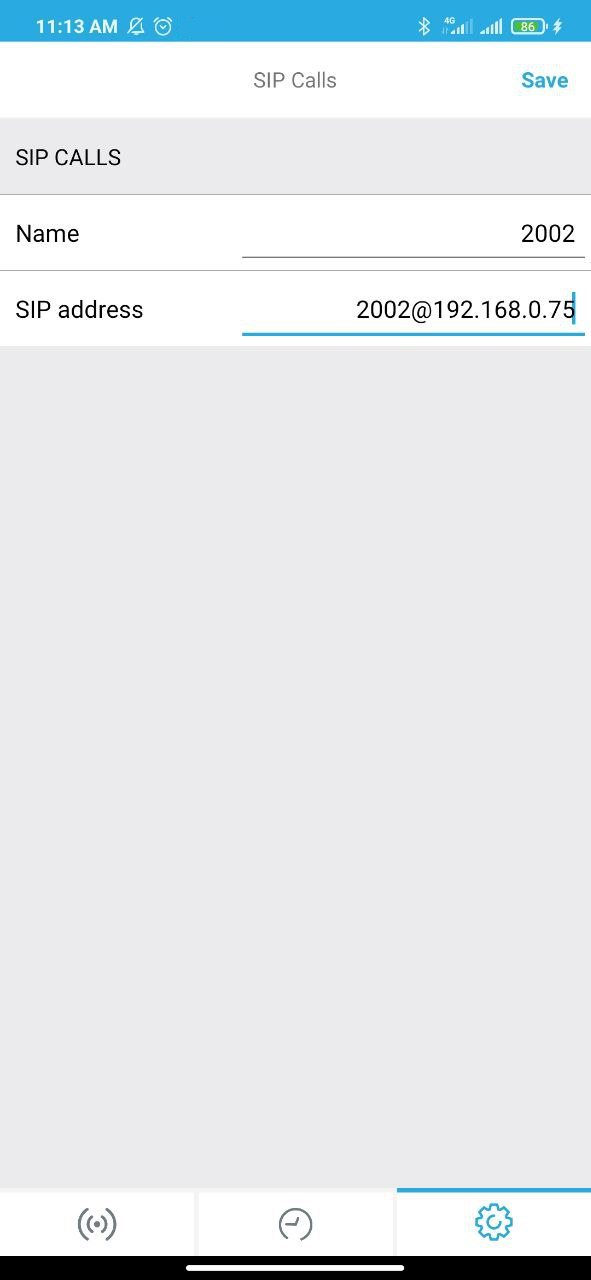

5. Вернитесь на предыдущий шаг настроек Administration , выберите SIP Calls . Укажите номер абонента, которому будет отправлен звонок при нажатии кнопки Doorbell, в формате: sip_id@ip_address. Пример:

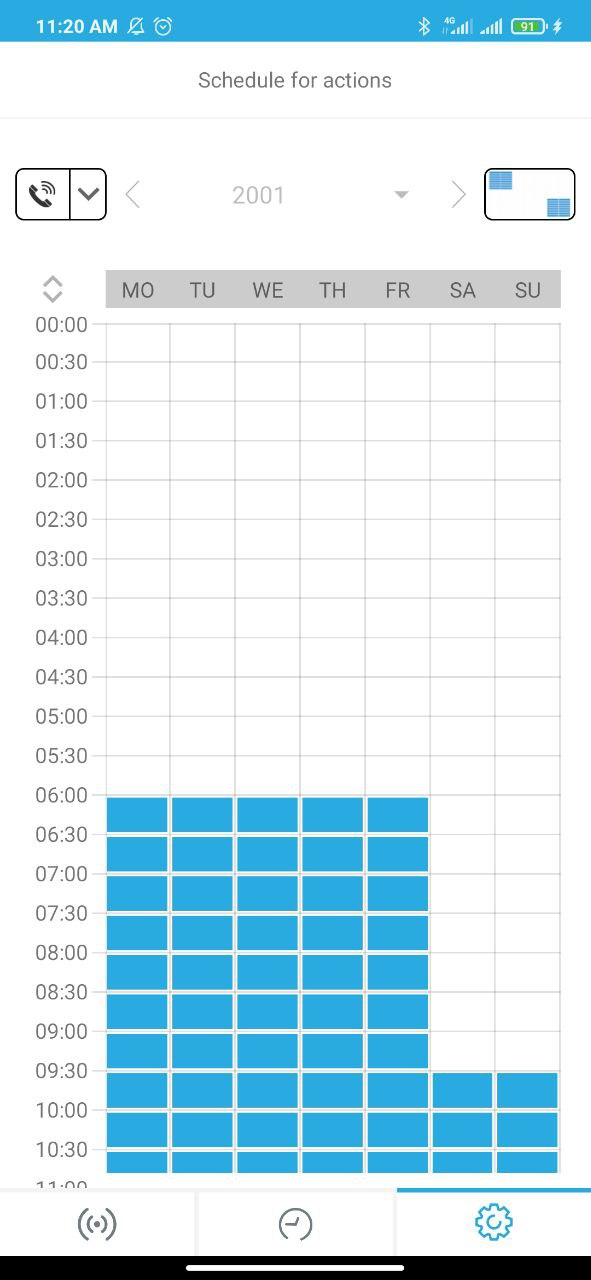

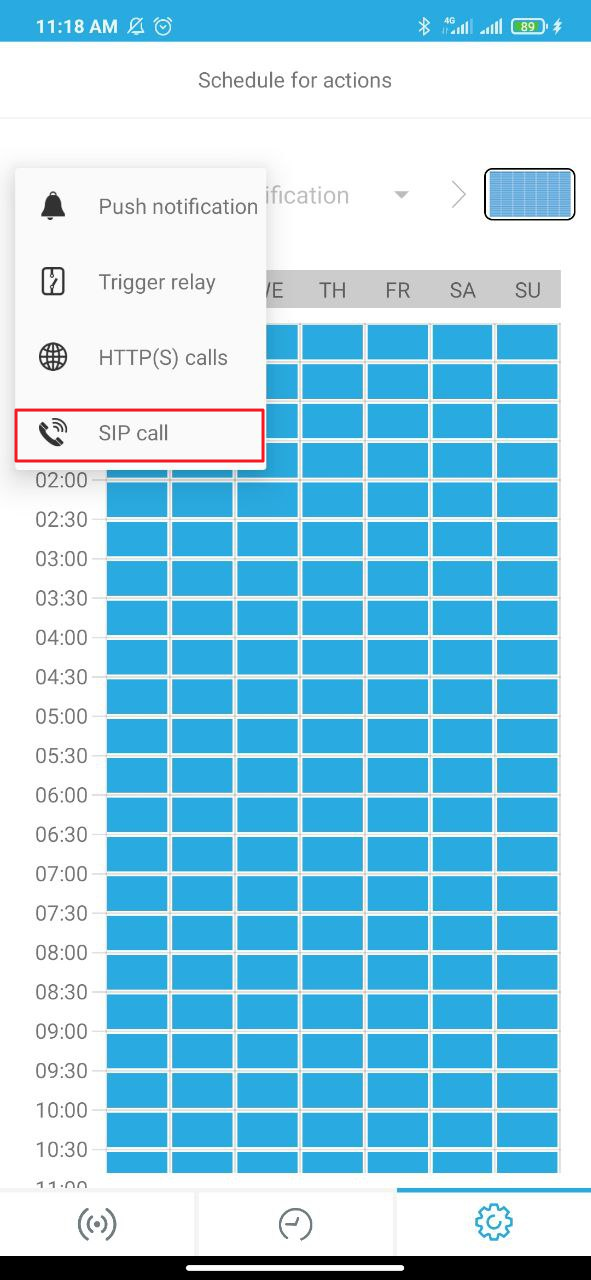

6. Чтобы настроить режим работы звонков в меню Administration выберите Schedule for doorbell . Далее в левом верхнем углу из предложенных настроек нажмите SIP call .

По умолчанию расписание может быть пустым, в таком случае SIP Calls не будет срабатывать при нажатии на кнопку (Doorbell) устройства DoorBird.

Подключение к DoorBird в Bus77 Home

Для работы DoorBird в проекте Bus77 Home необходимо настроить подключение к SIP-серверу. Здесь описано добавление SIP-сервера, его настройка и добавление абонента. Если SIP-сервер уже настроен, приступите к инструкции ниже.
