Hardware ⇒ Система климат-контроля. Радиаторы отопления

Система поддерживает комфортную температуру в комнате, в зависимости от выбранного режима или времени. Управляет радиаторами отопления по датчику температуры комнаты.

Работает в одном из 4х режимов:

• Ручной - в этом режиме система держит установленную пользователем температуру, поддерживаются подрежимы Комфорт(23), ЭКО(21) , Сон(19) или любая заданная пользователем температура. Целевая температура подрежимов может быть изменена пользователем.
• Расписание - в этом режиме можно задать недельное расписание по которому система будет переключать подрежимы.
• Держать до - в этом режиме система на указанное время меняет подрежим температуры (Комфорт, Эко, Сон), по истечению времени система переходит в предыдущий подрежим.
• Безопасный - в этом режиме выставляется минимально допустимая температура помещения (например 10С), используется обычно при долговременном отсутствии (отпуск). Режим активируется при выключении термостата.

Также есть 2 системных режима:

• Сервисный - в этот режим можно перевести систему из приложения, он нужен для обслуживания элементов системы. В этом режиме не работает логика управления термостатом, можно управлять положением термоклапана вручную. Также можно следить за показаниями датчика температуры.
• Аварийный - в этот режим термостат перейдет автоматически, если перестанут поступать актуальные и адекватные данные от датчика температуры комнаты (датчик уйдет в обрыв, в КЗ, начнет выдавать сильно завышенные или заниженные показания). При переходе в этот режим, в зависимости от заданных настроек термостат откроет или закроет термоклапан.

В зависимости от выбранного режима, оборудование поддерживает необходимую температуру и логику работы. Если какой то из датчиков температуры вышел из строя - система предупредит, что надо вызвать техника и перейдет в режим управления без внешнего датчика температуры. Так же система обеспечивает защиту от закисления термостатических клапанов (периодическое открывание-закрывание).

Схема подключения радиаторов​

Существует 3 базовых схемы разводки труб на радиаторы:

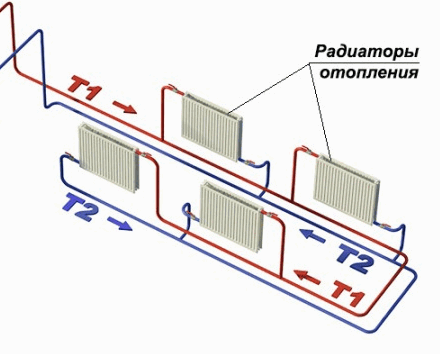

Схема 1. Радиаторы соединены последовательно - горизонтальная разводка.

Схема 2. Радиаторы подключены к вертикальным стоякам - вертикальная разводка.

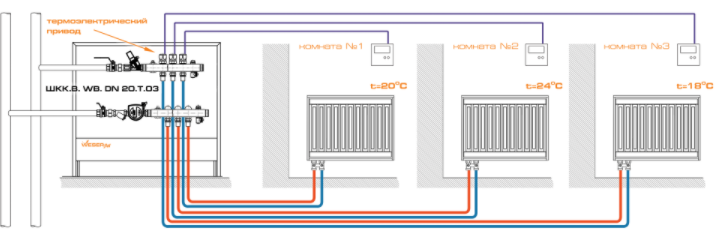

Схема 3. Радиаторы подключены к центральному коллектору - лучевая схема.

Для любой из этих схем подходит описанное далее техническое решение.

Принцип работы системы​

Система климат-контроля воздействует на клапана, управляющие потоком теплоносителя через радиаторы, тем самым регулируют температуру нагрева помещения.

В системе указывается целевая температура, она сравнивает ее с текущей и принимает решение об открытии или закрытии клапана.

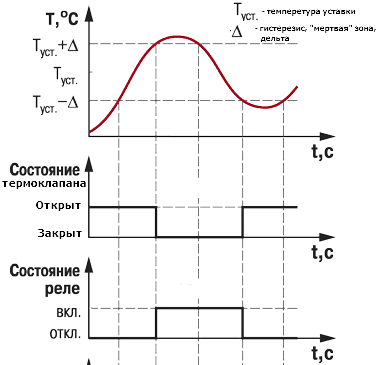

В текущей реализации используется алгоритм 2х.позиционного регулирования с гистерезисом. Следовательно, выходное реле первоначально включается при значениях Т > Туст+Δ , выключается при ТТуст+Δ. При это термоклапан, т.к. он нормально ОТКРЫТЫЙ, закрывается при значениях Т > Туст+Δ , открывается при ТТуст+Δ..

Обычно значение гистерезиса для типовых условий устанавливают равной 0,2 С.

Подробнее про алгоритм по ссылке.

Основные элементы системы​

Релейный блок управления на 6(14) термостатов - DM-006PS​

На базе блока можно организовать до 6(14) каналов управления температурой комнат. Логика управления каждого канала работает независимо, температура комнаты берется с сетевого датчика температуры (мультисенсор FS-V-TH-CO2-VOC или NTC подключенный к модулю ввода FM-400-1W).

Монтаж:

Модуль монтируется в электрический щит на DIN рейку.

Подробное описание модуля здесь.

Модуль ввода FM-400-1W​

К модулю подключается датчик температуры типа FS-T-NTC. Модуль считывает значение с датчика, преобразует в градусы и отправляет по сети бас77 значение температуры комнаты.

Монтаж:

Модуль монтируется под выключатель в углубленный подрозетник (например в установочную блочную коробку 64х60).

Подробное описание модуля здесь.

NTC датчик температуры​

Стандартный датчик отвечающий характеристике NTC B25=10k R/T=2904 B25/100=4300. Не рекомендуется подключать датчики с другими характеристиками, т.к. показания будут неверными. Сопротивление датчика зависит от температуры окружающей среды. Датчик подключается напрямую к входам модуля ввода (FM-400-1W) и его кончик выводится через отверстие внизу рамки выключателя (отверстие необходимо подготовить заранее).

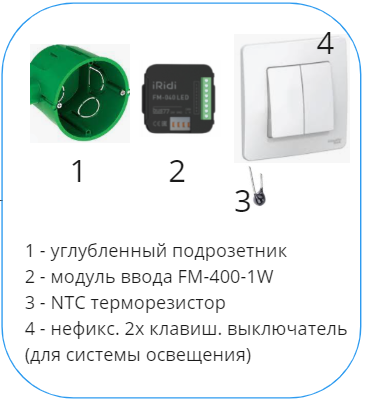

Монтаж:

Мультисенсор настенный - FS-V-TH-CO2-VOC​

Мультисенсор замеряет несколько климатических параметров, в их числе и температура воздуха. Температура передается в блок термостата по шине bus77. Кроме этого сенсор измеряет уровень влажности и уровень CO2, а также качество воздуха.

Монтаж:

Мультисенсор монтируется на монтажную коробку (подрозетник).

Подробное описание модуля здесь.

Термопривод электрический нормально открытый​

Если на привод НЕ подано напряжение, то он открыт и пропускает теплоноситель, соответственно комната нагревается. Если на привод подать напряжение - он закроется и прекратит подачу теплоносителя и комната начнет остывать. Время закрытия-открытия варьируется в диапазоне от 30 сек до 60 секунд (поэтому не нужно при замыкании реле ожидать мгновенного открытия, нужно подождать). Индикатор сверху привода показывает его состояние (открыт или закрыт) Кабель управления обычно прокладывается в штробе, тип кабеля МКШ 2*0,75. Открытие - закрытие происходит за счет расширения/сжимания вследствие нагрева/остывания парафина внутри термопривода. Парафин нагревается от нагревательного элемента, напряжение на который подается через управляющее реле.

Монтаж:

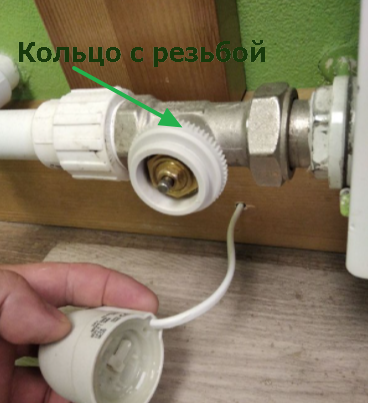

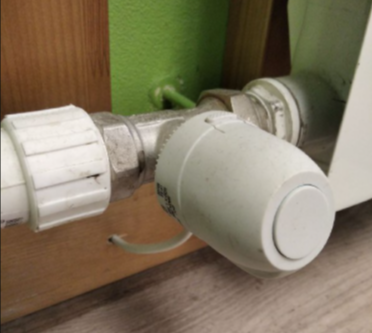

Термопривод защелкивается на кольцо, которое накручивается на термостатический клапан (кольцо идет в комплекте с термоприводом и рассчитано на посадочное место М30х1.5) К термоприводу необходимо подвести кабель и важно правильно его вывести из стены, максимально близко к приводу, чтобы он был виден минимально. Сложность может заключаться в том что не всегда можно заранее знать какие будут радиаторы и где они будут стоять с учетом всех соединений, а также не всегда понятно с какой стороны будет установлен термостатический клапан. Эти вопросы нужно заранее оговорить с сантехником, идеально если он пометит на стене где необходимо вывести кабель. Проще, если радиаторы уже установлены и необходимо просто подвести кабель к термостатическому клапану.

Термостатический клапан радиатора​

Термопривод устанавливается на термостатический клапан радиатора.

Шток вентиля производит движения на открытие и закрытие отверстия. Через это отверстие происходит поступление теплоносителя в радиатор. При подаче напряжения на термопривод (нормально открытый), осуществляется закрытие входного отверстия, вследствие чего уменьшается расход теплоносителя.

Клапана системы отопления с термоголовками отличаются в зависимости от формы и варианта подвода к системе теплоснабжения. Они могут быть угловые при подводе к радиаторам с пола, также бывают прямые, которые соединяют трубы с батареей относительно поверхности стены. Осевые, в основном, при соединении труб из стены к батареи. При боковом подключении батарей необходим специальный комплект. В нем используются термостатические головки и клапана. Заведомо батареи идущие с нижним подключением, оборудованы вкладышами клапанного типа

Монтаж:

Подбор и монтаж термостатического клапана осуществляет сантехник. Важно донести до него что посадочное место на термостатическом клапане под Термопривод должно быть М30х1.5 (наиболее распространенное в РФ).

Схемы системы​

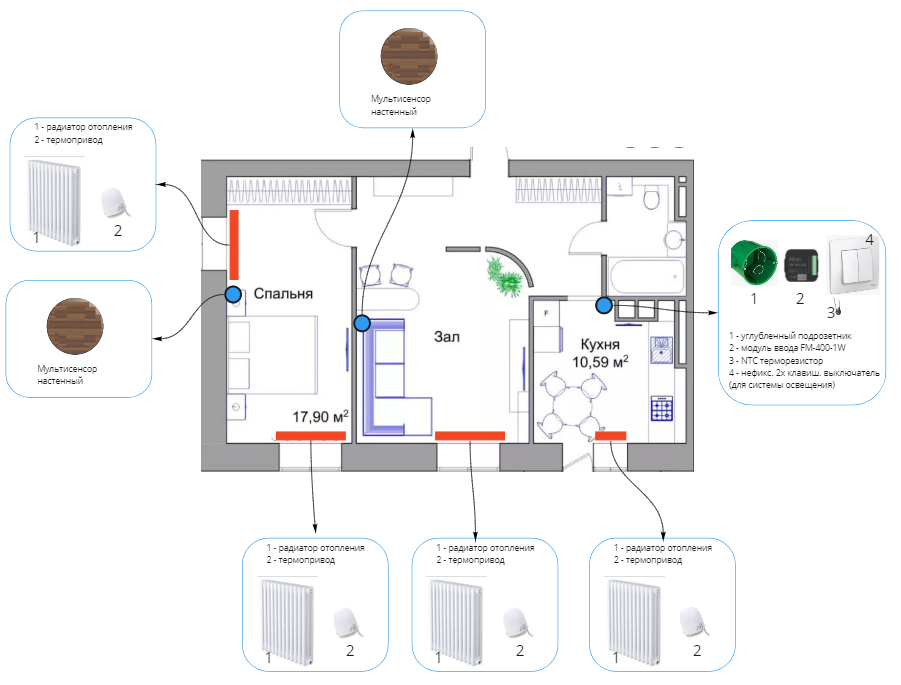

Схема расположения элементов:

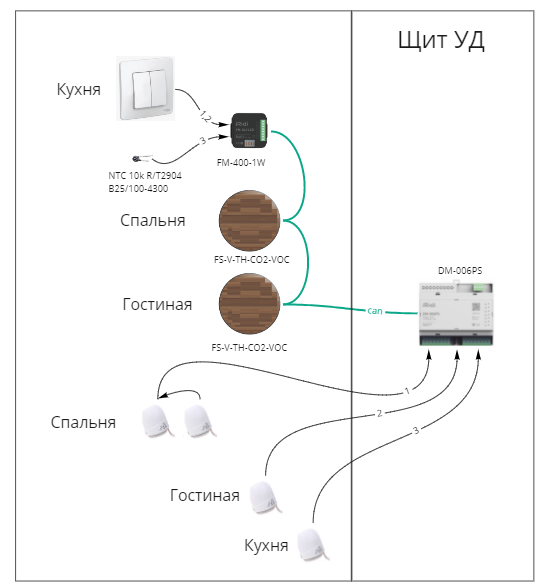

Структурная схема:

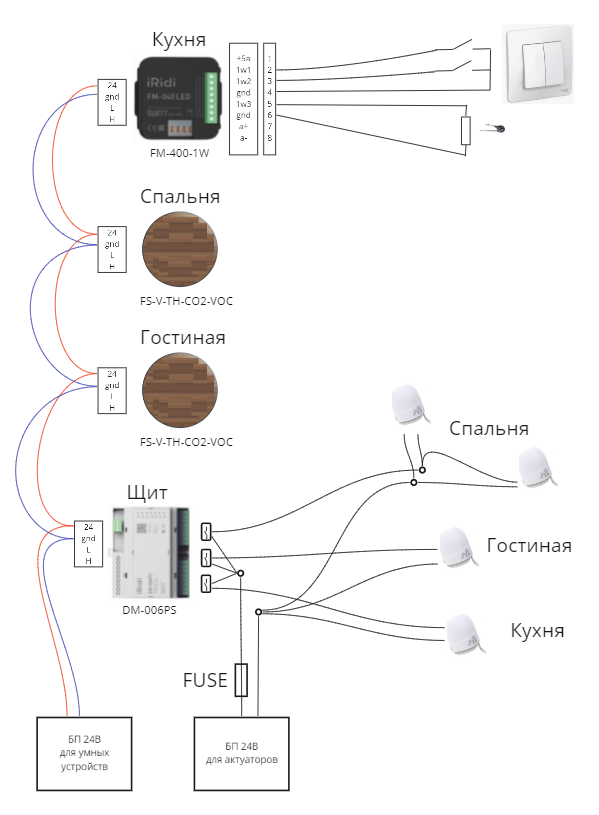

Монтажная схема:

Этапы работ по внедрению системы​

Спецификация на оборудование​

	Термопривод нормально открытый	FD-T-NO
	Мультисенсор настенный	FS-V-TH-CO2-VOC
	Модуль ввода	FM-400-1W
	Блок реле 6(14) каналов	DM-006(14)PS
	Датчик температуры	FS-T-NTC
	Коробка монтажная стандарт	6304175	https://ipro.etm.ru/catalog/nn/6304175
	Коробка монтажная углубленная	8547845	https://ipro.etm.ru/catalog/nn/8547845
