iRidium для Biamp Tesira

Набор инструментов для создания интерфейсов управления оборудованием от производителей Biamp.

документация обновлена 01.01.2024

Описание

Biamp Systems - производитель цифровых систем обработки и маршрутизации звука. На базе аудиоплатформ Biamp можно создавать системы озвучивания и оповещения на объектах. Tesira - Основная линейка оборудования.

Протестировано с оборудованием:

  • Tesira DAN CI;
  • Tesria X400. ## Подключение

Создание конфигурации производится родным приложением Tesira.

Первый шаг интеграции платформы TesiraFORTÉ с программным обеспечением - это создание файла конфигурации Tesira, который включает в себя блоки входов и выходов USB. Блоки входов USB (USB Input) и выходов USB (USB Output) можно вводить в меню I/O Blocks (Блоки ввода/вывода) на панели инструментов (Object Toolbar).

Подробное описание о предварительной настройке оборудования и создании файла конфигурации можно найти в официальной документации: Tesira Forte Manual.

Работа в iRidium​

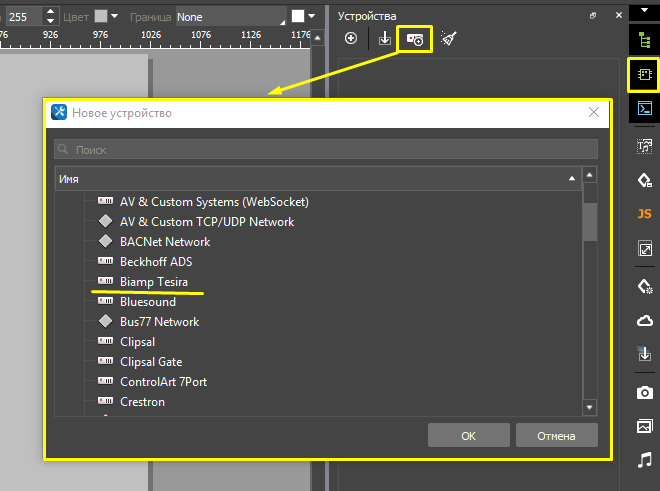

  1. В созданном проекте на вкладке Devices добавьте драйвер Biamp Tesira:

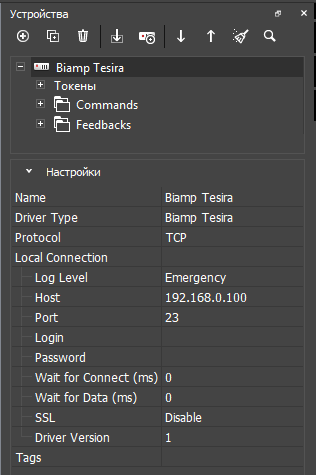

Biamp1.png 2. Укажите настройки подключения драйвера:


  • Log Level - уровень логирования;
  • Host - IP-адрес оборудования;
  • Port - порт (по умолчанию 23);
  • Login / Password - логин и пароль доступа к оборудованию с защищённым проектом;
  • Wait for Connect (ms) - время ожидания подключения;
  • Wait for Data (ms) - время обратной связи от оборудования;
  • SSL - тип шифрования;
  • Driver Version - версия драйвера.

Настройка команд и фидбеков​


Для управления оборудованием настройте команды (Commands) и каналы обратной связи (Feedbacks). Чтобы отправить команду, перетяните ее на графический элемент и укажите значение (Value), которое необходимо отправить. Чтобы отобразить значение с канала обратной связи, перетащите Feedback на графический элемент, и укажите, каким образом вывести значение (Value).

Подробнее о работе с графическими элементами написано в статье "Типы графических элементов".

Commands​

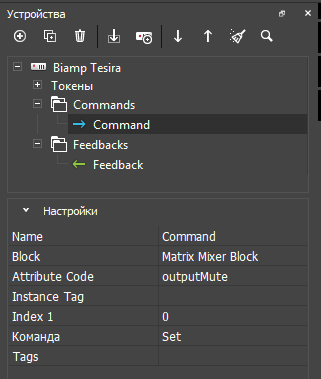

Укажите настройки команд:


  • Name - имя команды;
  • Block - тип блока в родном приложении (влияет на то, какой список атрибутов отобразится);
  • Attribute Code - тип отправляемой команды / канала обратной связи;
  • Instance Tag - уникальное имя, которое задает пользователь или генерирует приложение Tesira при создании блока;
  • Index 1 - индекс команды / фидбэка. Обычно это номер входа / комнаты / канала / выхода (если тип канала output);
  • Index 2 - индекс команды / фидбэка. Обычно это номер выхода;
  • Command - команда, отправляемая на оборудование:
    • get - получить (любое значение);
    • set - установить (входные значения, в зависимости от команды);
    • toggle - переключить (любое значение);
    • subscribe - подписка на опрос значений от оборудования (значение периода опроса в мс., по умолчанию 1000);
    • unsubscribe - отмена подписки опроса (любое значение);
    • increment - шаг прироста значения (входные значения, в зависимости от команды);
    • decrement - шаг уменьшения значения (входные значения, в зависимости от команды).

В таблице приведено более подробное описание параметров настройки:

Custom--stringВозможность отправлять команды из API напрямую оборудованию например:Level1 set level 1 - 69 (Instance Tag Command Attribute Code Index1 Index2 Value).
ServicerecallPreset-Preset ID (Integer)Вызов предустановки по ID.
recallPresetByName-Preset name (string)Вызов предустановки по имени.
savePreset-Preset ID (Integer)Сохранение предустановки по ID (сохраняется состояние только тех блоков, которые добавлены в пресет в конфигураторе).
savePresetByName-Preset name (string)Сохранение предустановки по Имени (сохраняется состояние только тех блоков, которые добавлены в пресет в конфигураторе).
Preset Button BlockpresetSet,
Get,
Increment,
Decrement		ID пресетаИдентификатор предустановки настроенный на кнопке.
Level Control Blocklevelget,
set,
increment,
decrement,
subscribe,
unsubscribe		-100.0 ~ 12.0 dBУровень элемента.
maxLevelget,
set,
increment,
decrement		-100.0 ~ 12.0 dBМаксимальное значение уровня.
minLevelget,
set,
increment,
decrement		-100.0 ~ 12.0 dBМинимальное значение уровня.
muteget,
set,
toggle,
subscribe,
unsubscribe		0 / 1Выключить звук канала.
Mute Control Blockmuteget,
set,
toggle,
subscribe,
unsubscribe		0 / 1Выключить звук канала.
Matrix Mixer BlockcrosspointLevelget,
set,
increment,
decrement		-100.0 ~ 0.0 dBУровень пересечения входа / выхода.
crosspointLevelStateget,
set,
toggle		0 / 1Значение пересечения входа / выхода.
inputLevelget,
set,
increment,
decrement		-100.0 ~ 12.0 dBУровень входа.
inputMaxLevelget,
set,
increment,
decrement		-100.0 ~ 12.0 dBМаксимальный уровень входа.
inputMinLevelget,
set,
increment,
decrement		-100.0 ~ 12.0 dBМинимальный уровень входа.
inputMuteget,
set,
toggle		0 / 1Выключить звук входа.
outputLevelget,
set,
increment,
decrement		-100.0 ~ 12.0 dBУровень выхода.
outputMaxLevelget,
set,
increment,
decrement		-100.0 ~ 12.0 dBМаксимальный уровень выхода.
outputMinLevelget,
set,
increment,
decrement		-100.0 ~ 12.0 dBМинимальный уровень выхода.
outputMuteget,
set,
toggle		0 / 1Выключить звук выхода.

Feedbacks​

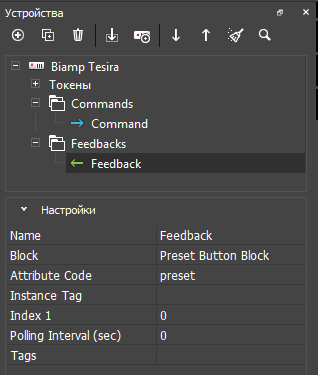

Укажите настройки каналов обратной связи:


  • Name - имя фидбека;
  • Block - cписок блоков управления;
  • Attribute Code - код атрибута управления;
  • Instance Tag - уникальное имя, которое задает пользователь или генерирует приложение Tesira при создании блока;
  • Index 1 - индекс фидбэка. Обычно это номер входа / комнаты / канала / выхода (если тип канала output);
  • Index 2 - индекс фидбэка. Обычно это номер выхода;
  • Polling Interval (sec) - интервал опроса (0 - не опрашивать).

В таблице приведено более подробное описание параметров настройки:

Matrix Mixer BlockcrosspointLevel-100.0 ~ 0.0 dBУровень пересечения входа / выхода.
crosspointLevelState0 / 1Значение пересечения входа / выхода.
inputLevel-100.0 ~ 12.0 dBУровень входа.
inputMaxLevel-100.0 ~ 12.0 dBМаксимальный уровень входа.
inputMinLevel-100.0 ~ 12.0 dBМинимальный уровень входа.
inputMute0 / 1Выключить звук входа.
outputLevel-100.0 ~ 12.0 dBУровень выхода.
outputMaxLevel-100.0 ~ 12.0 dBМаксимальный уровень выхода.
outputMinLevel-100.0 ~ 12.0 dBМинимальный уровень выхода.
outputMute0 / 1Выключить звук выхода.
Level Control Blocklevel-100.0 ~ 12.0 dBУровень элемента.
maxLevel-100.0 ~ 12.0 dBМаксимальное значение уровня.
minLevel-100.0 ~ 12.0 dBМинимальное значение уровня.
mute0 / 1Выключить звук канала.
Mute Control Blockmute0 / 1Выключить звук канала.
Preset Button BlockpresetID пресетаИдентификатор предустановки настроенный на кнопке.
