• Основы работы с i3 KNX

Документация обновлена 01.01.2024

Внимание: приложение i3 KNX не поддерживает подключение по ipv6. # Установка

Apple iOS​

Авторизуйтесь в AppStore с использованием Apple ID (учетной записи), с которой будет работать приложение.

Установка c "App Store" на iPad, iPhone, iPod touch:

Войдите в учетную запись (магазин) iTunes на iOS устройстве. В поисковой строке введите "i3 KNX" и установите приложение.

C 25.04.2023 в App Stоre приложение i3 KNX будет доступно только с версии iOS 11 и выше.

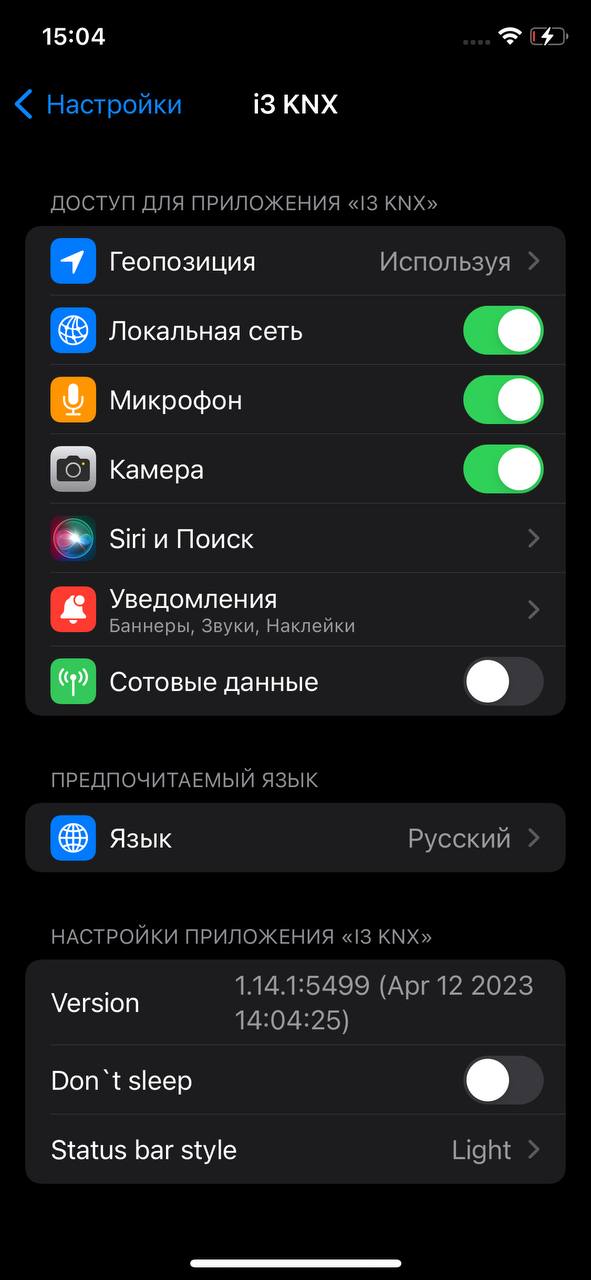

Для устройств с версией iOS 14 и выше, приложению необходимо разрешить доступ к локальной сети в разделе Настройки > i3 KNX > Локальная сеть .

• В настройках приложения разрешите доступ ко всем основным функциям устройства (геолокация, микрофон, камера и др.) для полноценной работы i3 KNX.

Ограничение доступа (Guided Access)​

Гид-доступ (Guided Access) – «режим ограниченного использования» Apple iOS, стандартная опция iOS начиная с iOS 6. Гид-доступ позволяет заблокировать кнопку Home, чтобы нельзя было выйти из приложения. Также позволяет оставить активной только часть экрана, ограничивая работу с его областями. Постановка и снятие гид-доступа осуществляется с использованием кода-пароля. Экран блокировки и "сон" продолжают работать.

Настройка:

Настройки > Основные > Универсальный доступ > Гид-доступ

Режим полезен при использовании iPad, iPhone, iPod touch как стационарной панели в магазине, гостинице, на демо-стенде, в шоу-руме, на выставке и т.д.

демонстрация гид-доступа на iPad:
смотреть видео >>

Google Android​

Приложение доступно для установки с Google Play или сайта iRidi:

• Установка с Google Play

Откройте Google Play на Android устройстве, найдите приложение i3 KNX через Поиск и установите его.

• Установка с сайта iridi.com

Если Google Play не позволяет установить приложение ("приложение не поддерживается этим устройством"):

1. Откройте Настройки Android устройства.
2. Разрешите установку сторонних приложений, пункт "Неизвестные источники". Обычно этот пункт находится в разделе "Безопасность > Администрирование устройства". Однако, в зависимости от версии Andorid, он может находиться в другом разделе, например, "Приложения".
3. Скачайте файл .apk приложения i3 KNX с сайта iRidi через браузер вашего Android устройства.
4. Запустите установку приложения через меню "Загрузки" или из файлового менеджера (например, "File Expert").

Также вы можете скачать и установить файл .apk приложения на свой ПК, а потом загрузить на карту памяти Android устройства для установки через файловый менеджер.

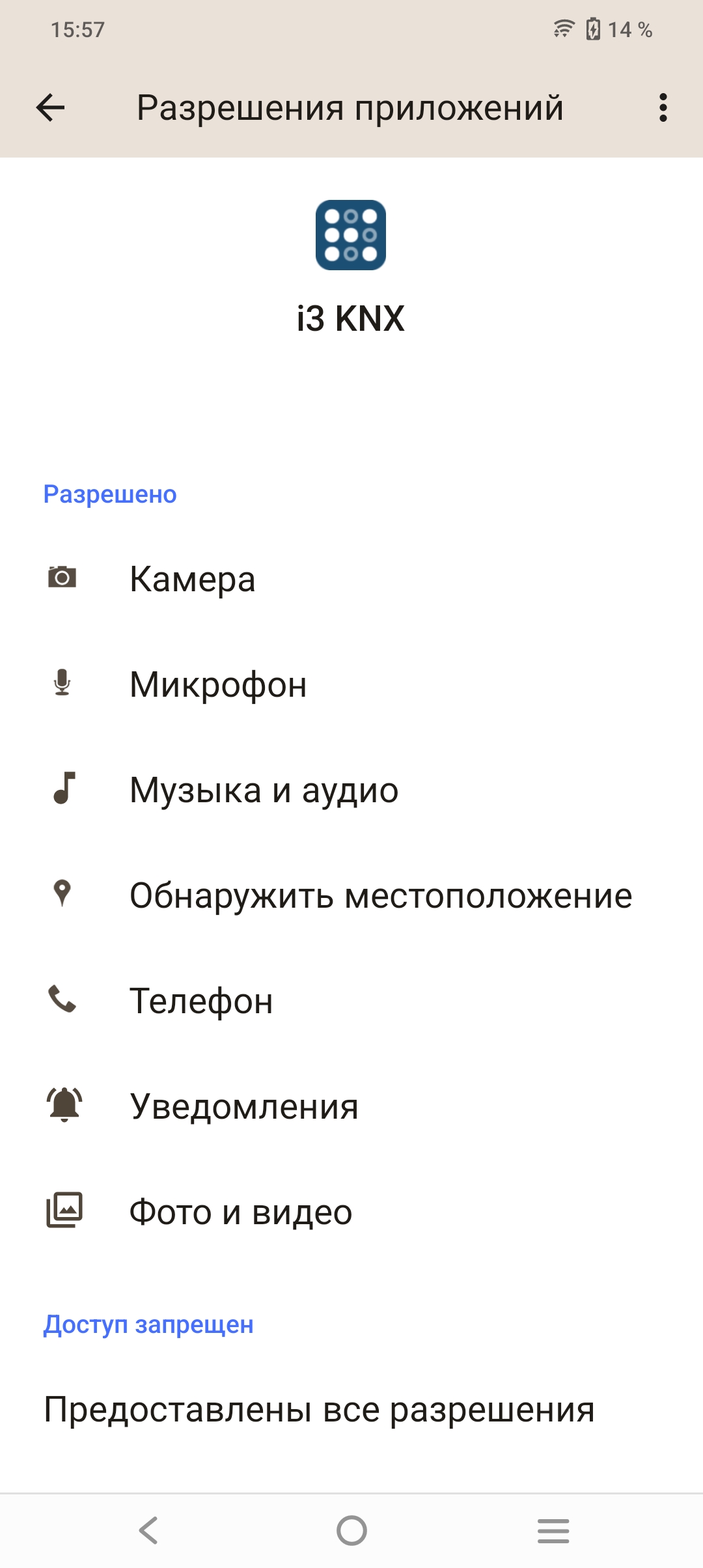

• В настройках приложения разрешите доступ ко всем основным функциям устройства (геолокация, микрофон, камера и др.) для полноценной работы i3 KNX.

Ограничение доступа (Kiosk-mode)​

Подробное описание Kiosk-mode.

Microsoft Windows​

Скачайте и установите с сайта iRidium Mobile приложение i3 KNX для Windows 7/8/10. Приложение по умолчанию загружается в папку C:\Program Files (x86)\iRidium Ltd\i3 KNX .

Режим DEMO

Режим DEMO в i3 KNX позволяет протестировать возможности приложения на готовом проекте. Вы можете добавлять, удалять или перемещать виджеты устройств проекта и увидеть, как это будет выглядеть в конечном варианте. Ознакомиться с работой проекта в DEMO-режиме вы можете без регистрации, оборудования или подключения к интернету.

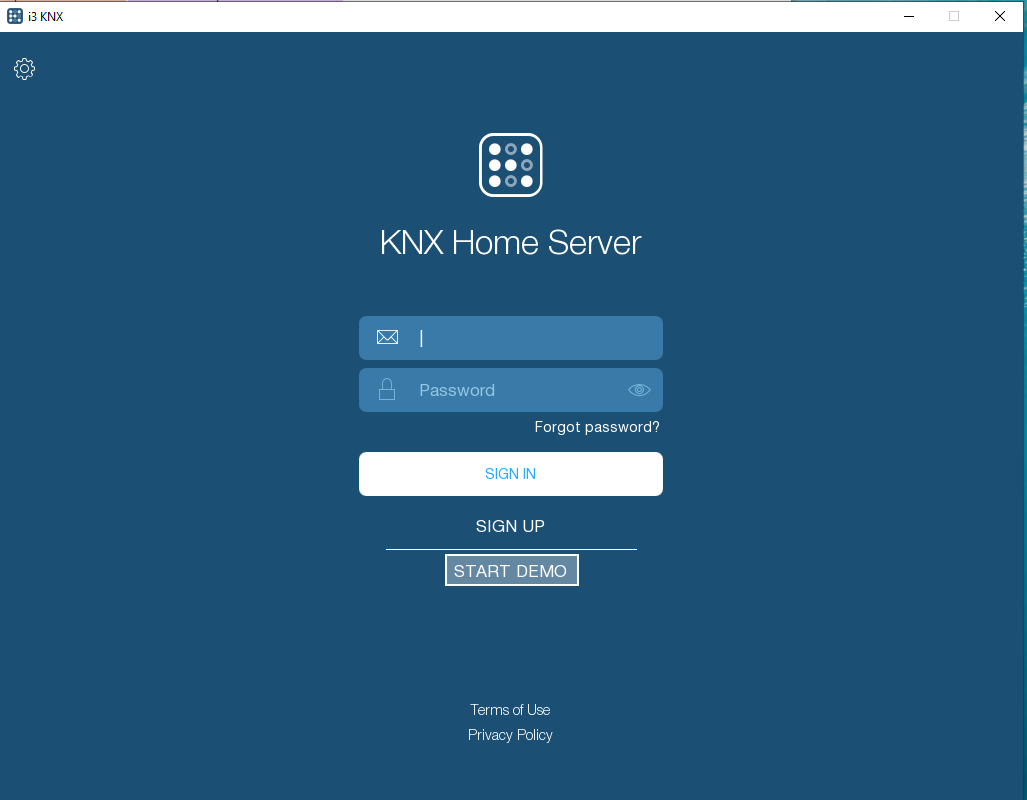

Для перехода к DEMO проекту запустите приложение i3 KNX и нажмите START DEMO на странице авторизации:

• Вы не сможете управлять реальным оборудованием или подключиться к серверу в DEMO режиме, для этого необходима регистрация и покупка KNX Home Server.

Регистрация

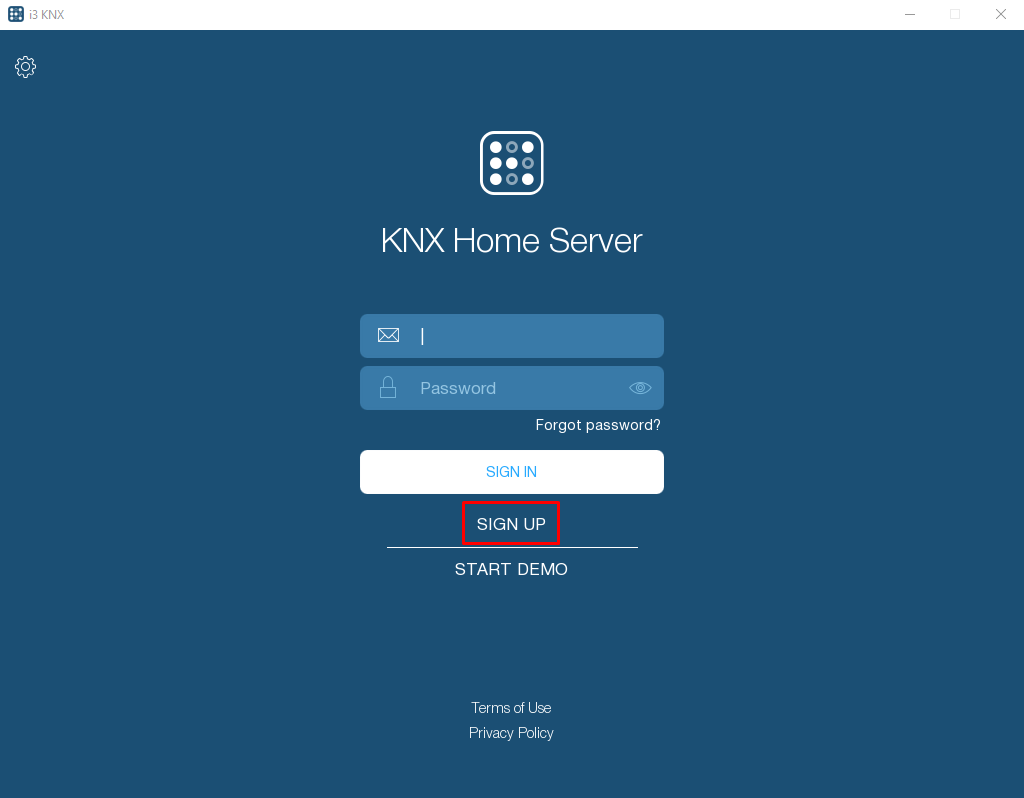

1. Запустите приложение i3 KNX. Откроется страница авторизации. Если вы незарегистрированный пользователь, то нажмите Sign up .

2. На открывшейся странице браузера введите почту для создания учетной записи и нажмите START FOR FREE (Начните бесплатно) .

3. На почту придет письмо для активации. После подтверждения адреса введите дополнительные данные (имя, пароль, страну, телефон и т.д.) и закончите регистрацию.

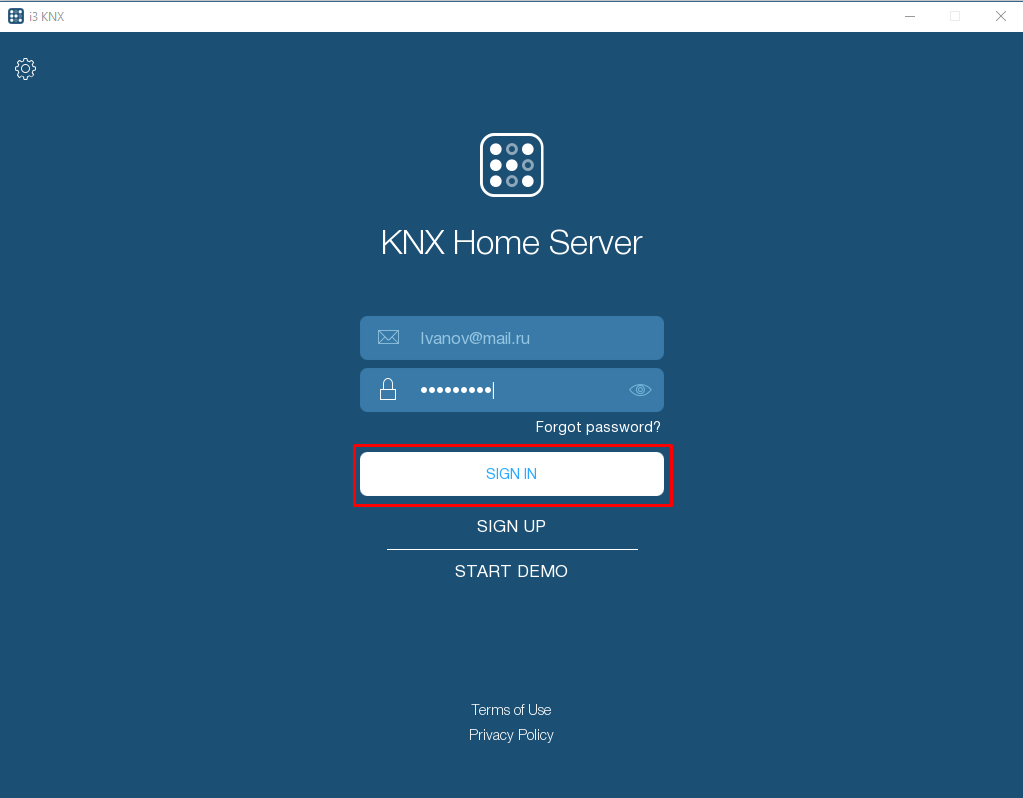

Авторизация

Для входа в приложение зарегистрируйтесь и введите данные учетной записи: *Login - почта указанная при регистрации; *Password - пароль.

Нажмите кнопку Sign in .

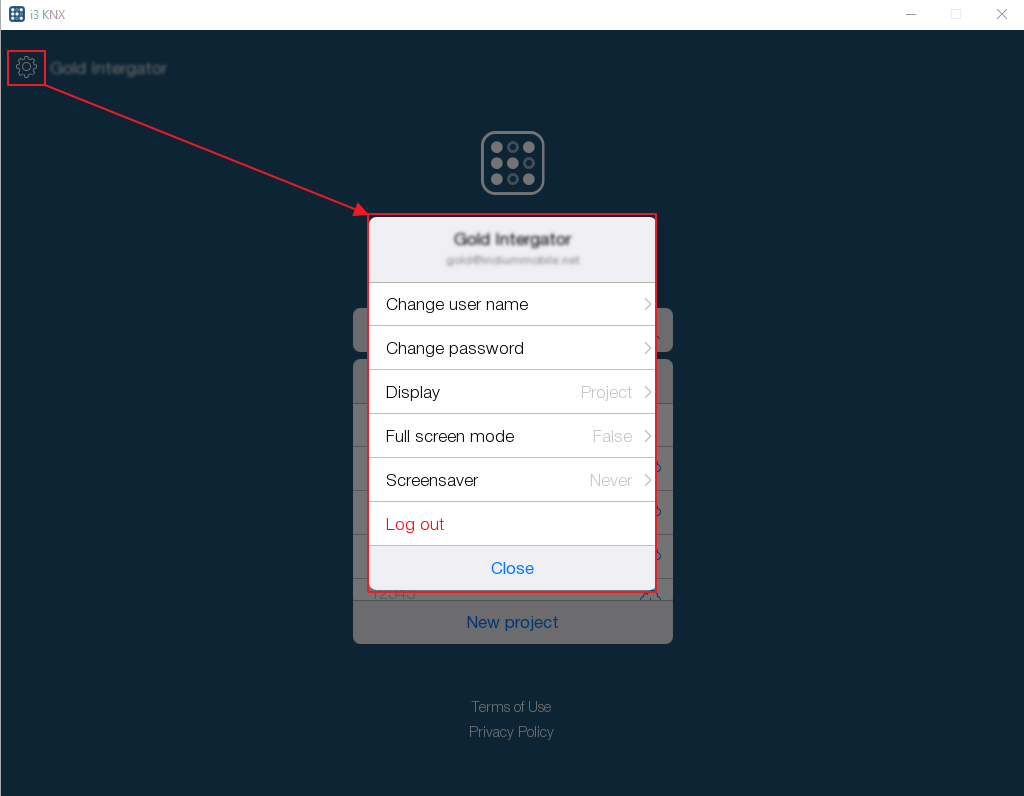

Настройки

После авторизации в приложении i3 KNX доступны следующие настройки:

• Change user name - изменение имени пользователя;

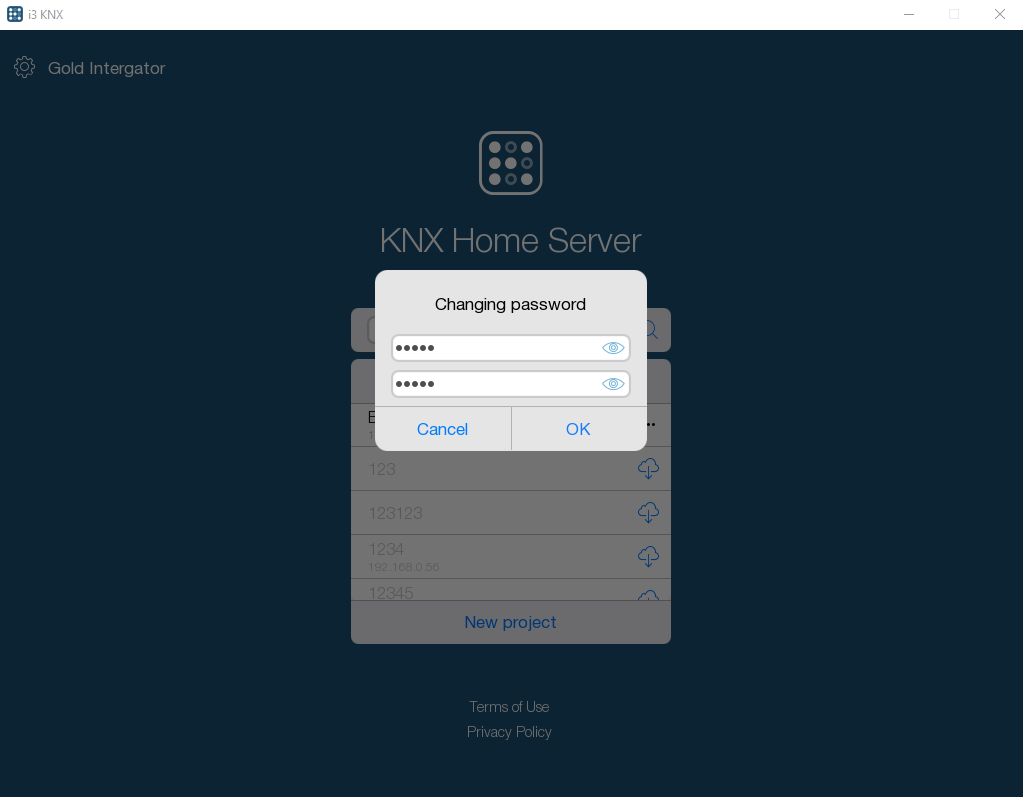

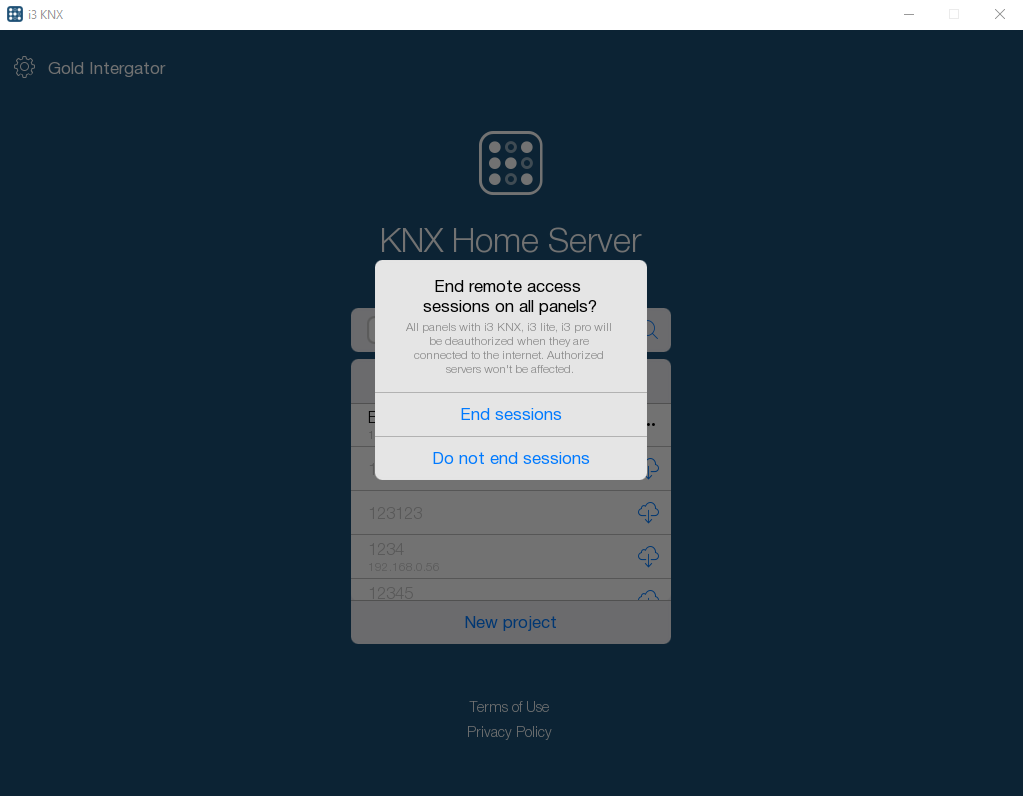

• Change password - изменение пароля:
• • End sessions - автоматический выход из учетной записи со всех панелей (кроме текущей) после смены пароля;
• • Do not end sessions - не выходить из учетной записи после смены пароля;

• Log out - выход из учетной записи.

'''Настройки устройства (применяются только на настраиваемой панели):

• Display - режим отображения экрана (Project, DPI, PX);

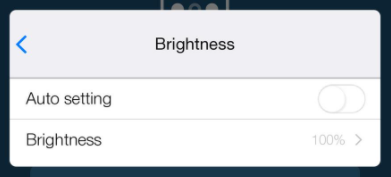

• Brightness - настройка яркости экрана (доступно только на android);

• Full screen mode - возможность открыть приложение на весь экран, без ограничений (доступно только на ОС Win);
• Screensaver - настройка затемнения экрана компьютера или планшета. Данную функцию можно отключать при срабатывании датчика движения (доступно только для планшетов и стационарных панелей на основе android). Также вы можете настроить скринсейвер в конфигураторе проекта (подробнее здесь);

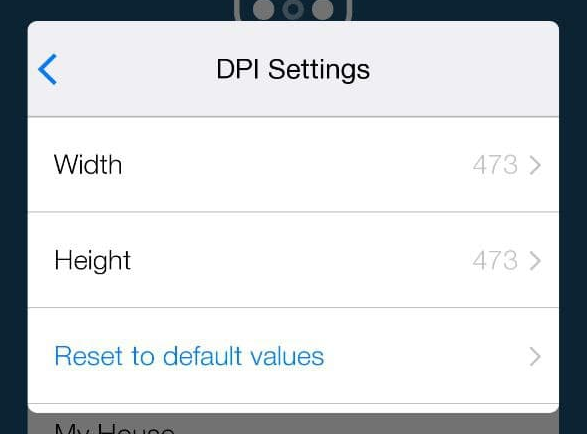

• DPI Settings - ручная настройка разрешения DPI. Если размер элементов интерфейса слишком мал - необходимо повысить DPI по ширине и высоте, если слишком крупный - понизить (доступно только на android):
• • Width / Height - изменить DPI по ширине / высоте,
• • Reset to default values - восстановить значения по умолчанию.

• Type of device - смена ориентации экрана (доступно только на android).

Создание проекта

Проект - это конфигурация для KNX Home Server и приложения i3 KNX, которая позволяет приложению взаимодействовать с сервером, а серверу - подключаться к управляемому оборудованию.

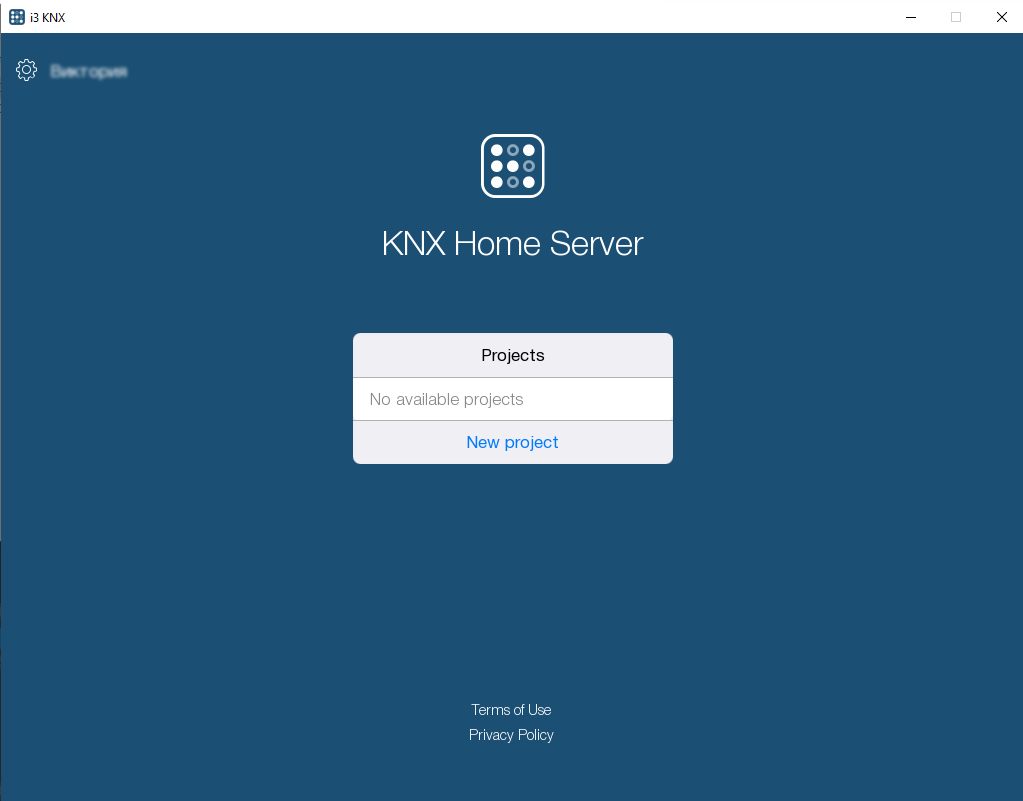

После авторизации в i3 KNX появляется страница со списком проектов. Для создания нового проекта нажмите New project .

Активация сервера​

Активируя сервер, вы привязываете его к будущему проекту, после активации приступите к конфигурированию сервера и приложения i3 KNX. Использовать ключ активации с другим проектом нельзя.

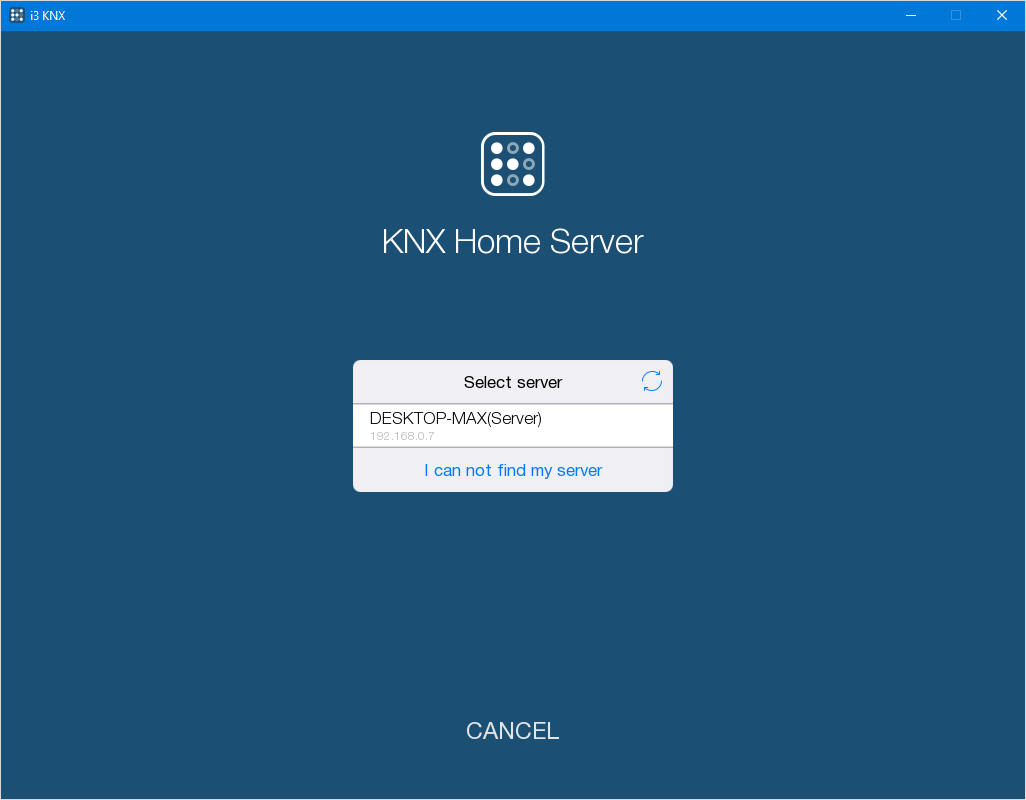

1. Выберите сервер в списке доступных (сервер должен быть подключен к той же локальной сети, что и панель управления, удаленная активация невозможна).

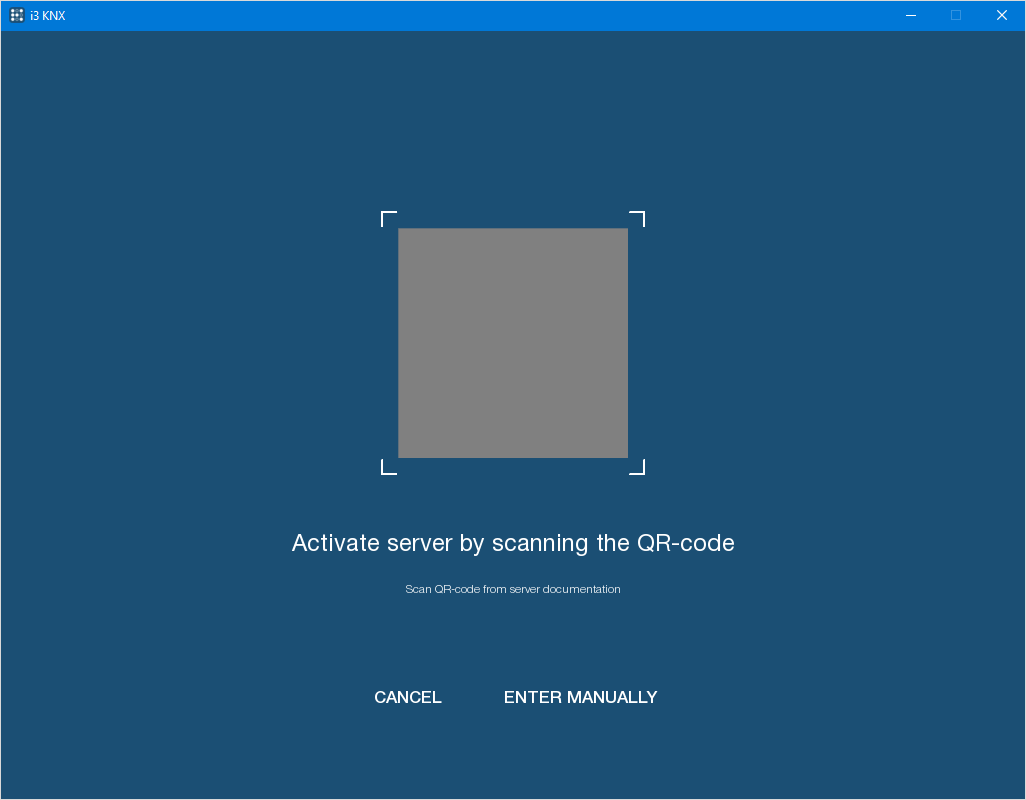

2. Сканируйте камерой QR-код с ключом лицензии (он находится на блоке сервера), либо введите его вручную.

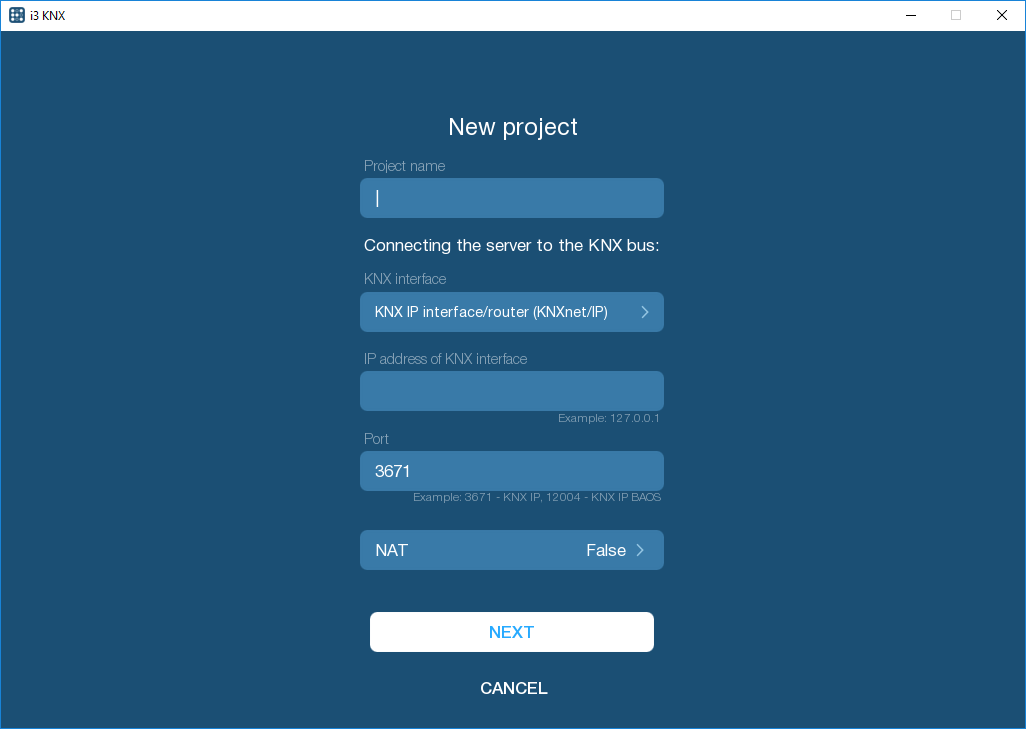

Создание нового проекта​

1. Введите имя нового проекта в поле Project name .

2. Выберите способ соединения сервера с шиной в поле KNX interface .

1. KNX TP - при прямом включении в шину;
2. KNX IP interface/router(KNXnet/IP) - при удаленной работе с шиной.

3. Заполните параметры подключения. Нажмите Create project .

• IP adress of KNX interface - KNX IP интерфейса (IPv4).
• Port - порт подключения KNX к интерфейсу (3671).
• NAT - включите режим NAT при работе через Интернет или с другой IP-сетью.

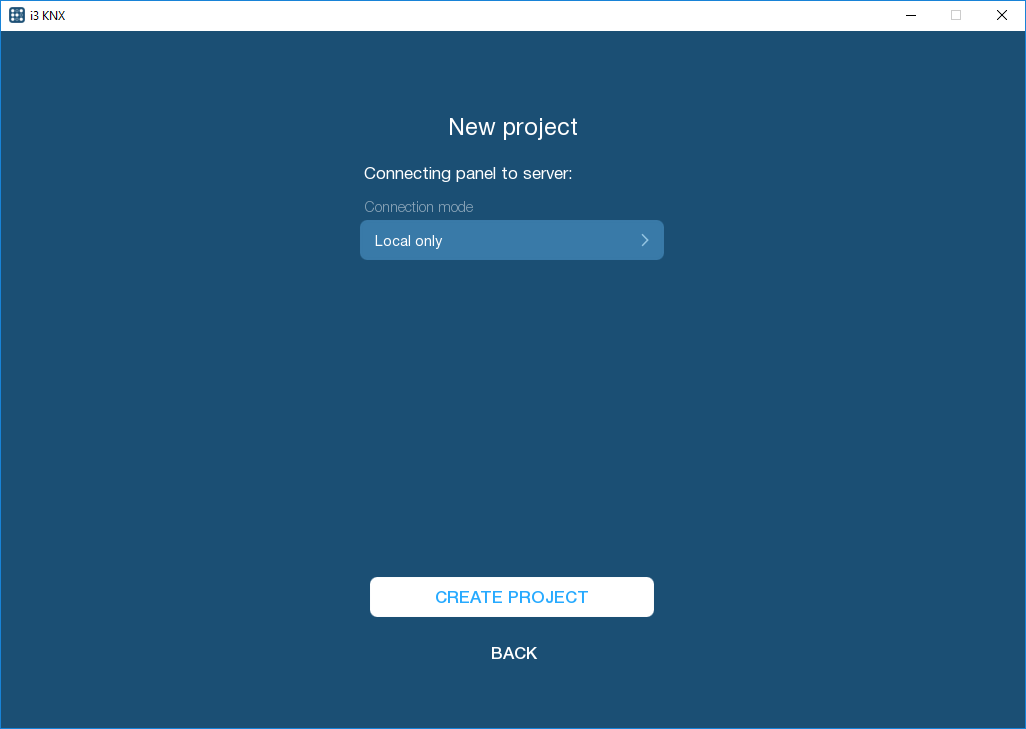

4. Выберите тип соединения с сервером:

• Local only - только локальное подключение;
• External only - только внешнее подключение
• Local and External - локальное и внешнее подключение.

• Подробнее о режимах работы сервера читайте здесь.

Настройки можно изменить в свойствах проекта.

Настройка проекта​

После создания проекта, откроется страница быстрой настройки, где вы можете сконфигурировать проект по Шагам (эти шаги можно пропустить, и настроить проект позже).

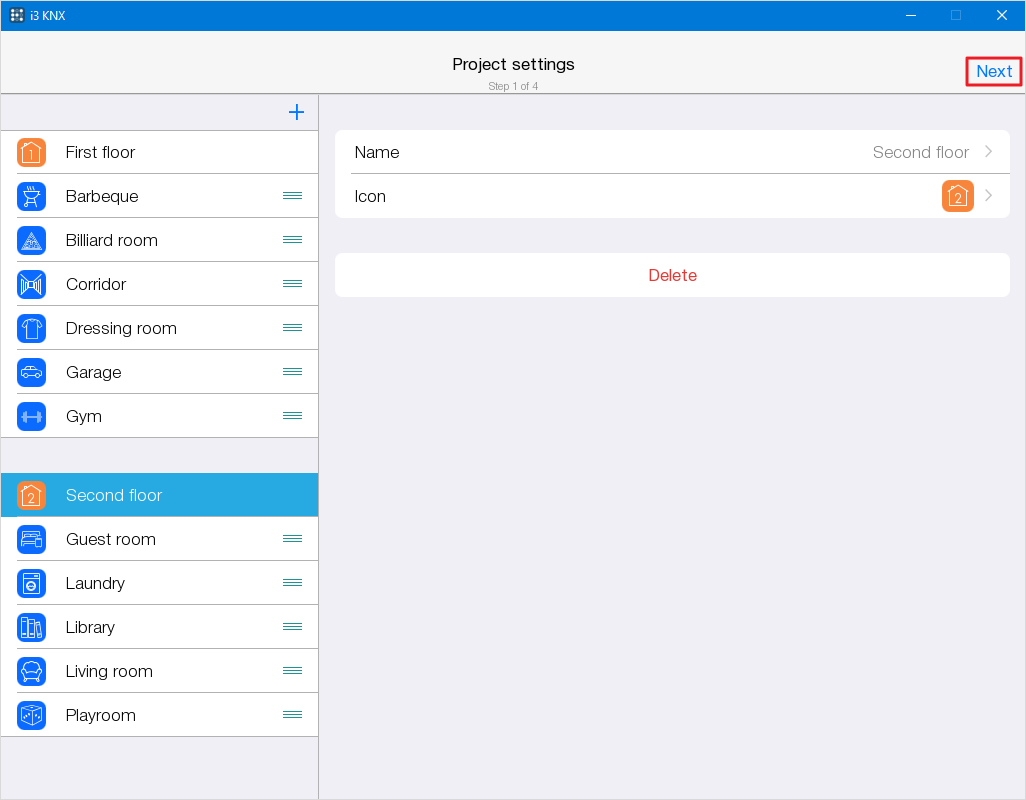

Шаг 1​

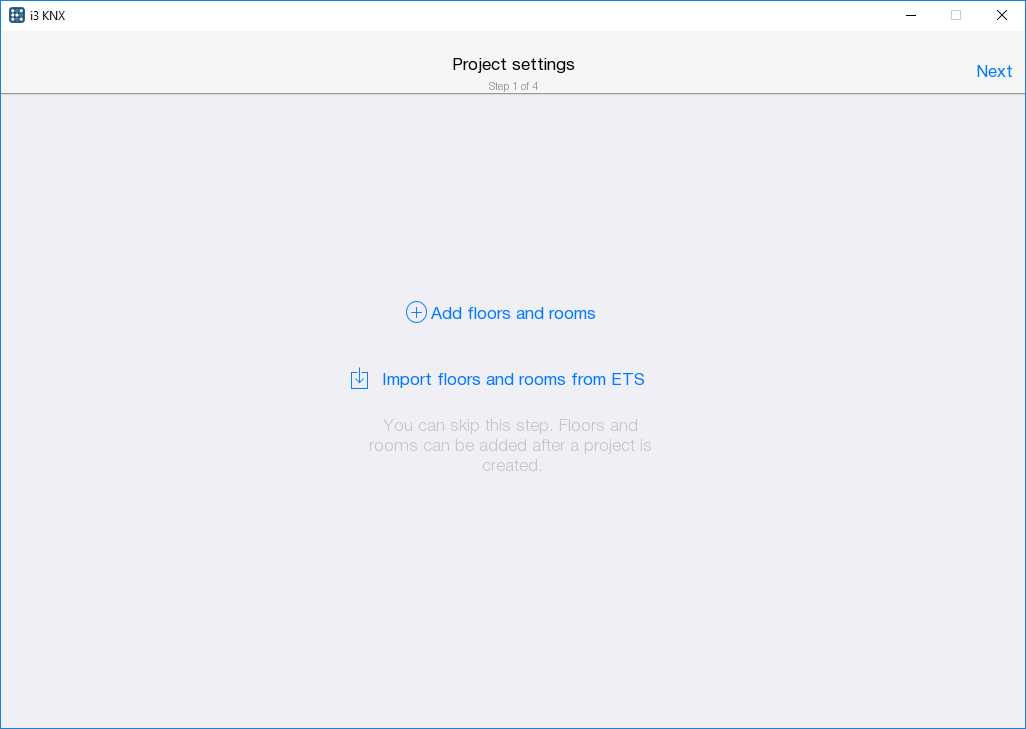

1. Нажмите на кнопку Add floors and rooms , чтобы создать этажи и комнаты для будущего интерфейса визуализации. Создайте необходимое количество комнат и этажей для вашего проекта.

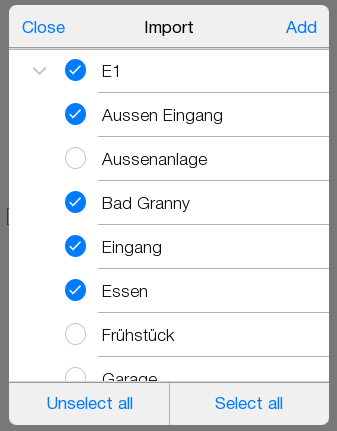

• Так же вы можете импортировать этажи и комнаты из ETS файла. Для этого нажмите Import floors and rooms from ETS :

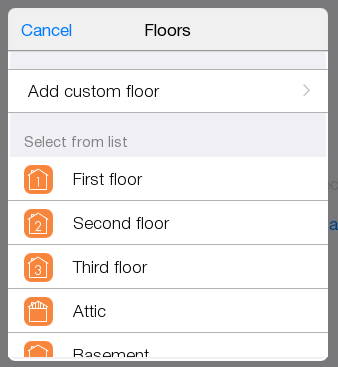

2. Выберите этаж из существующих или создайте свой, нажав Add custom floor .

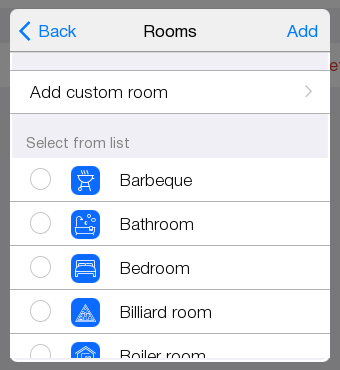

3. Выберите комнаты находящиеся на этом этаже или создайте комнаты вручную, нажав Add custom room .

4. Нажмите Next в правом верхнем углу для перехода к Шагу 2.

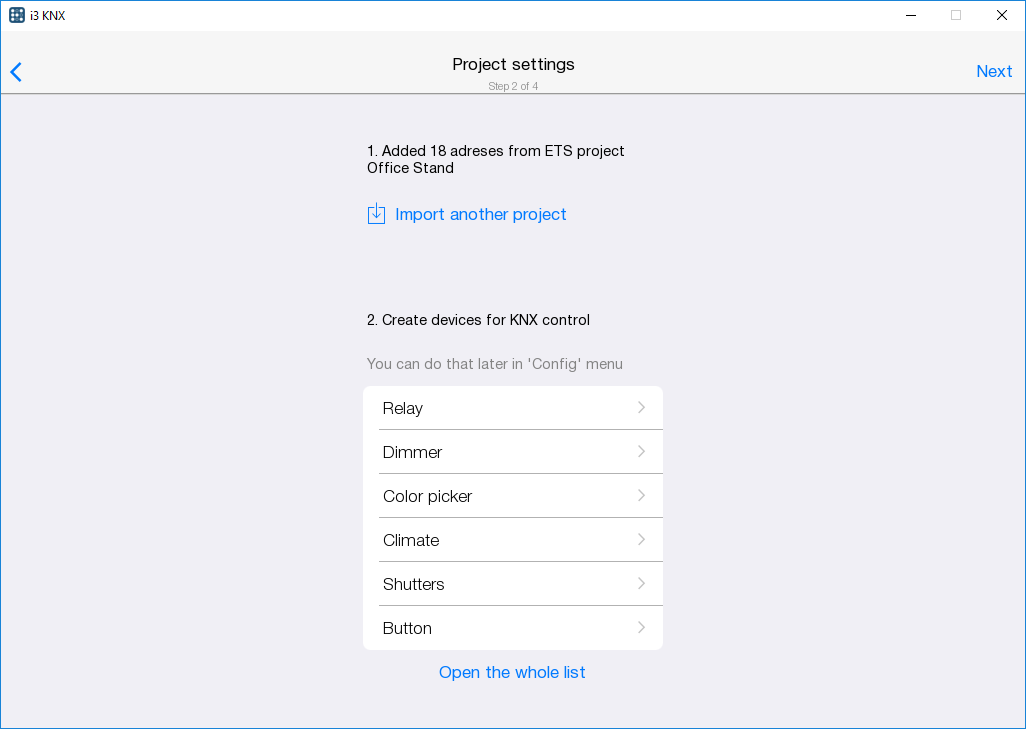

Шаг 2​

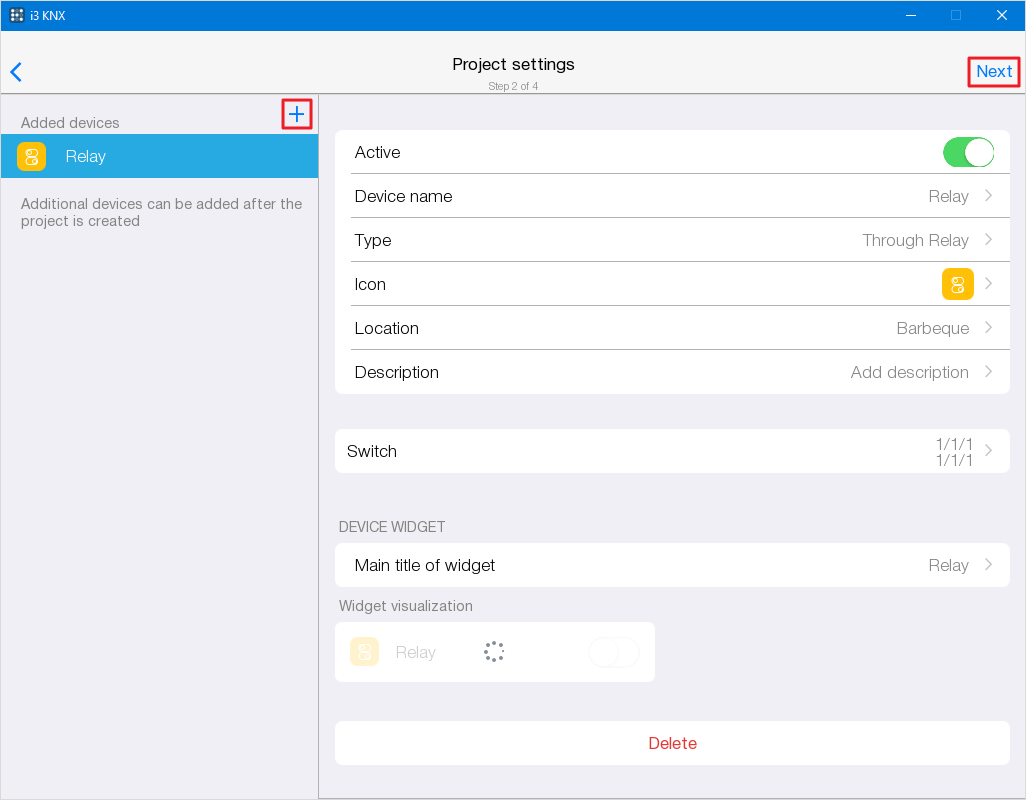

Добавление KNX устройств и настройка их в соответствии со своим проектом.

Более подробную информацию по типам устройств KNX и их настройкам читайте здесь.

1. Добавьте KNX устройства с помощью импорта из ETS файла (п.1) или создайте устройства с помощью конфигуратора (п.2).

2. При создании устройства с помощью конфигуратора, выберите тип устройства и укажите его имя.

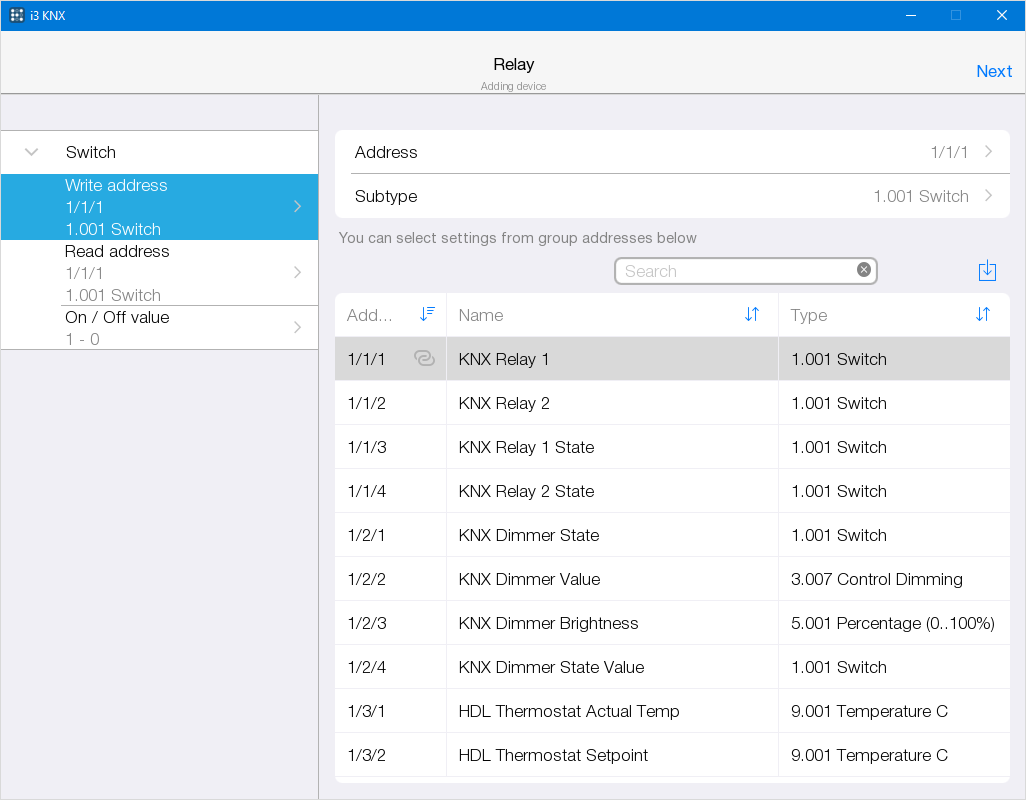

3. Впишите групповые адреса согласно вашему ETS проекту.

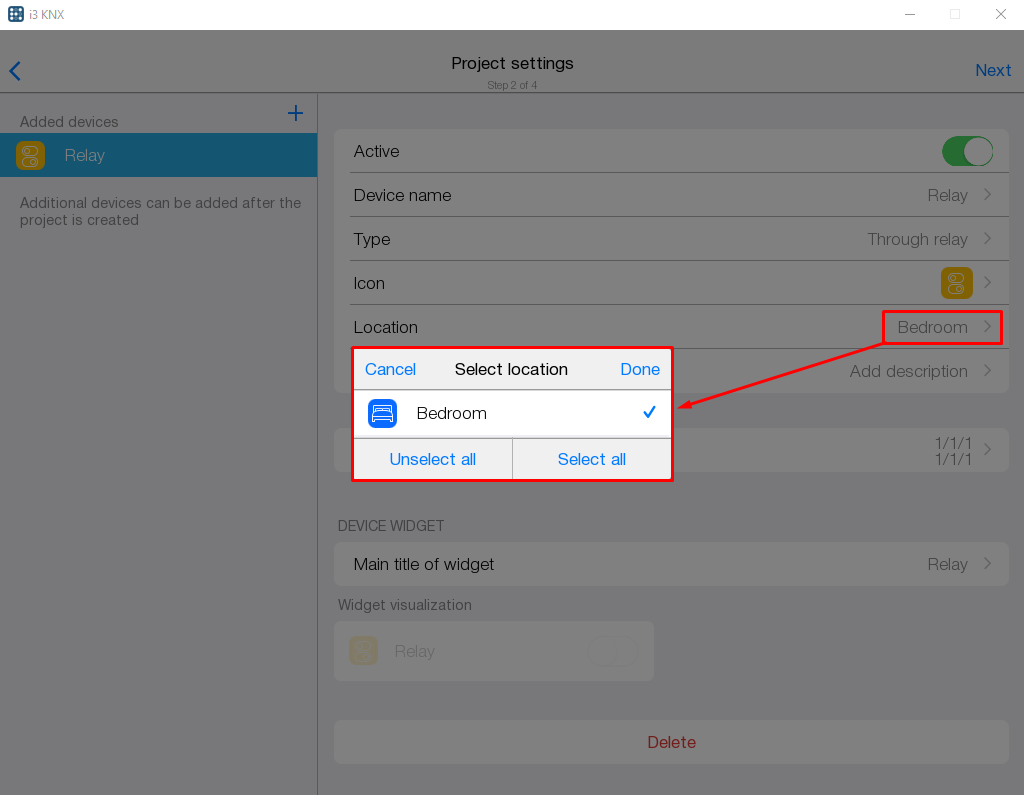

4. После настройки адресов нажмите Next , выберите комнаты для отображения виджета управления этим устройством. Нажмите Done .

5. При необходимости добавьте еще одно устройство нажатием на кнопку + . После добавления всех устройств нажмите Next и приступите к Шагу 3.

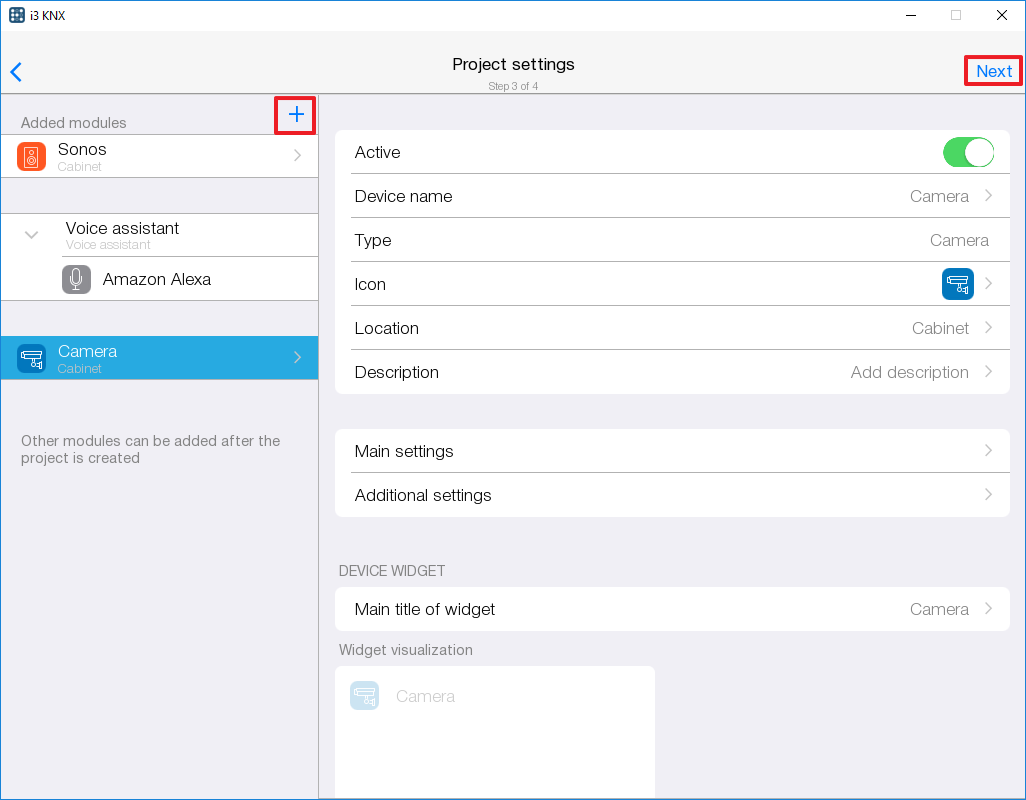

Шаг 3​

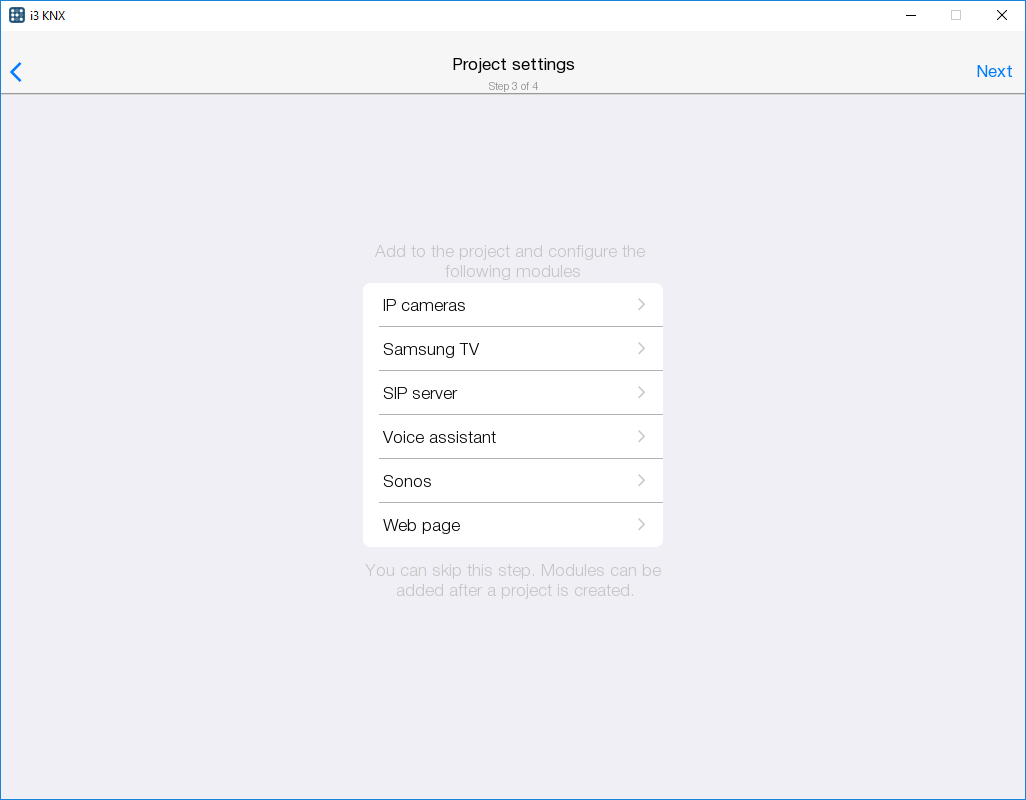

Добавление в проект IP камеры, SIP домофона и др. дополнительных устройств. Если необходимости в этом нет, то пропустите шаг, нажав Next .

Камеры и другие устройства добавляются в проект посредством разработанных модулей (IP cameras, SIP сервер и другие). Нажмите + добавьте необходимый модуль. После добавления всех устройств нажмите Next и приступите к Шагу 4.

Подробнее о модулях для i3 KNX Home Server можно прочитать здесь.

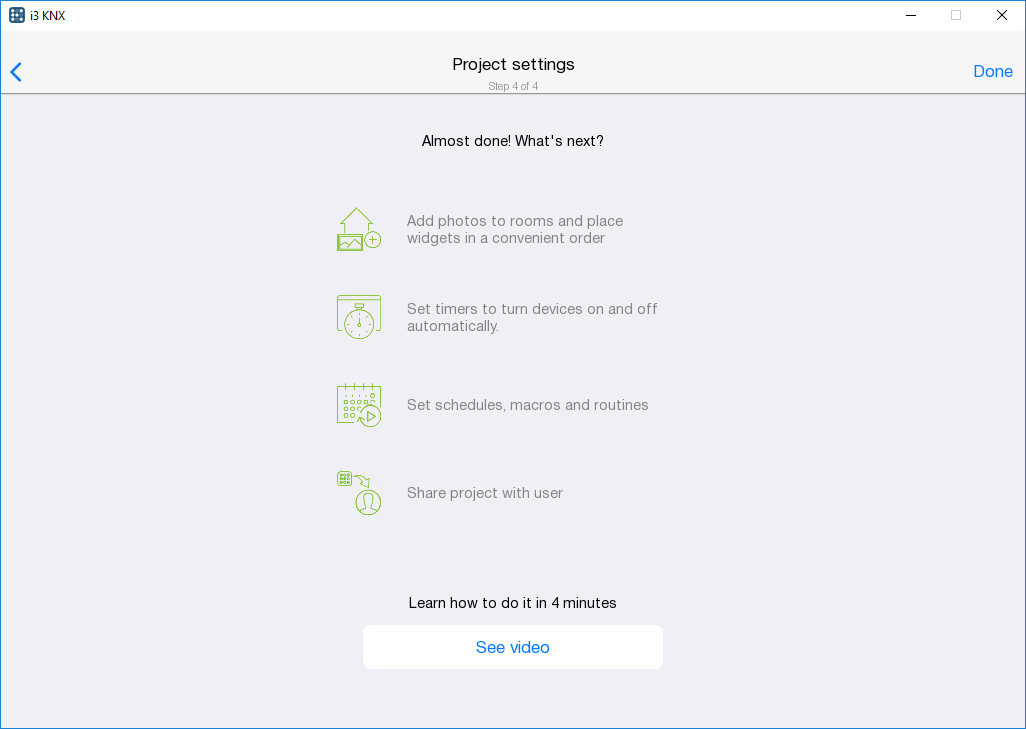

Шаг 4​

В шаге 4 вы можете ознакомиться с обучающим видео, перейдя по ссылке.

Запуск визуализации​

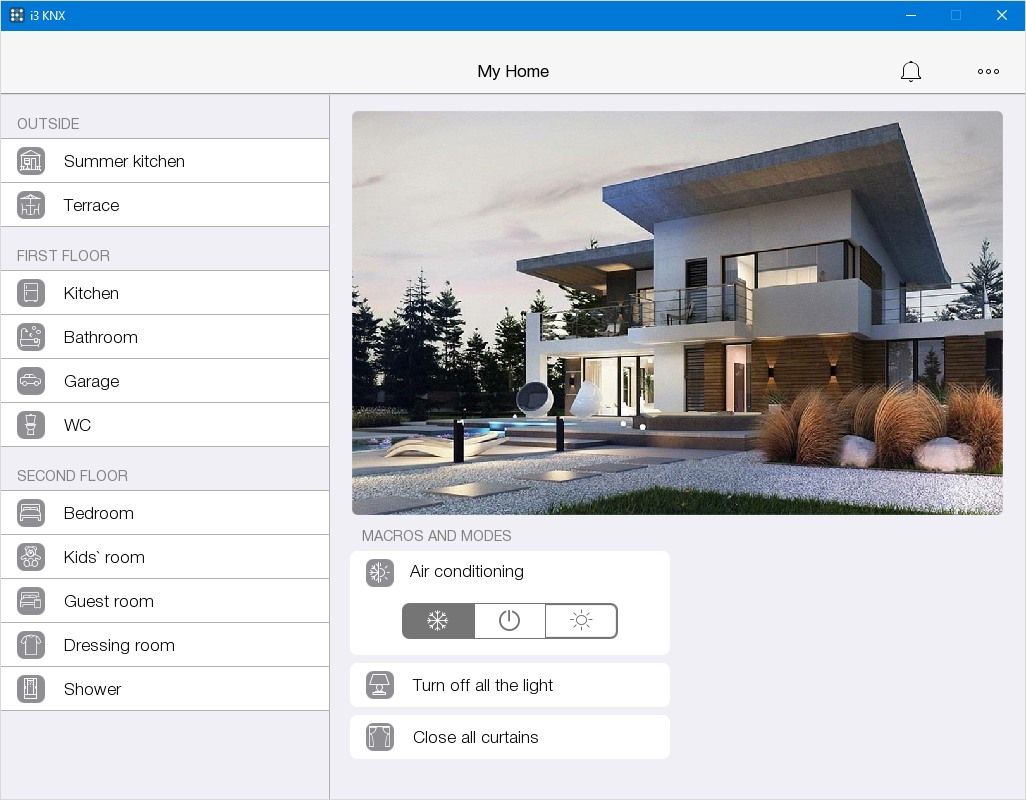

Выполнив настройку с 1 по 4 Шаг, появится готовый интерфейс и конфигурация для KNX Home Server. Главная страница интерфейса визуализации отображает надстроенные этажи, комнаты и элементы редактора комнат (виджеты режимов, макросов, фото и т.д.).

Подробнее о редакторе комнат вы найдете перейдя по ссылке.

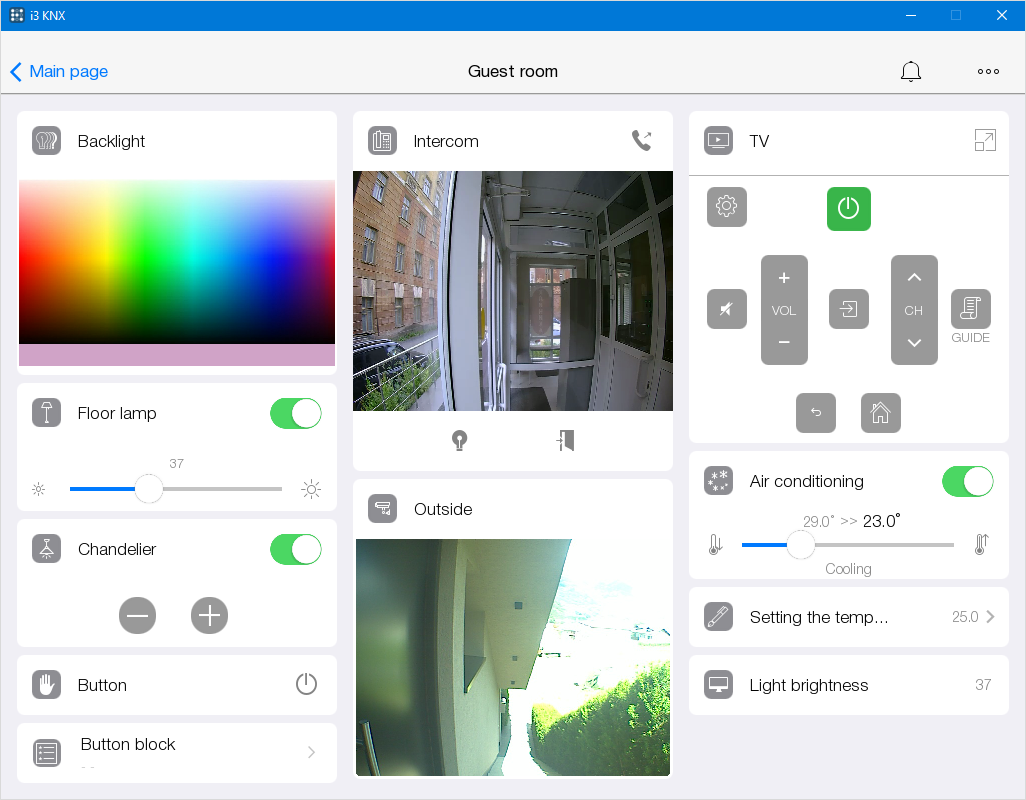

Пример:

В каждой из комнат находятся виджеты устройств для управления оборудованием.

Для персонализации внешнего вида страниц интерфейса, используйте редактор комнат. В редакторе доступно:

• Свободное размещение виджетов;
• Распределение виджетов по столбцам при помощи “разделителей”;
• Создание заголовков;
• Добавление фото.

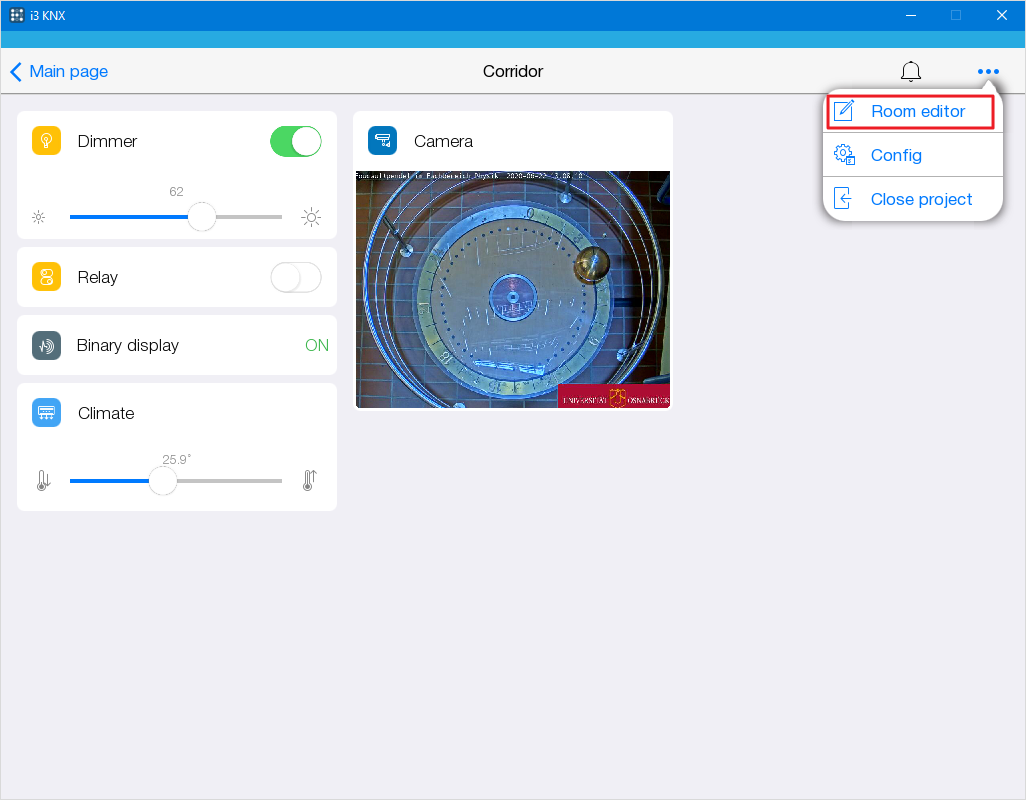

Чтобы открыть редактор комнат, нажмите на троеточие в верхней правой части экрана и выберите пункт Room editor . Подробнее о редакторе комнат читайте здесь.

Логика и расписания​

Для автоматизации 24 часа в сутки в серверной части продукта имеются инструменты логики проекта:

• Расписания - это настраиваемые временные сценарии по которым могут работать Правила;
• Правила - это компонент проекта, который отслеживает изменение состояния оборудования и реагирует на изменение согласно заданной логике;
• Макросы - это последовательность команд, которая активируется нажатием на виджет макроса, размещенный на любой странице;
• Режимы - это виджет в интерфейсе, который может выполнять действия, настроенные при помощи Правил;
• Таймеры устройств - это дополнительный параметр устройств, с помощью которого можно запланировать активацию действия в определенное время и день.

Решение проблем​

В этом разделе можно найти информацию по решению проблем возникающих в процессе использования оборудования.

Частое закрытие приложения​

При работе с графическим процессором Intel HD Graphics, перед установкой i3 KNX, обновите драйвера до последней стабильной версии.

Отсутствие подключения к серверу​

• Убедитесь, что сервер доступен с текущего устройства с помощью команды Ping из командной строки. Если нет ping - проверьте работу сети.
• Если выводится ошибка на стадии активации: убедитесь, что сервер имеет выход в интернет.
• Если отсутствует подключение к серверу после включения удаленного управления, то убедитесь, что после включения и загрузки проекта прошло более 2-3 минут. Серверу нужно время, чтобы подключиться к облаку первый раз.
• Если появилось сообщение “Сервер недоступен”, проверьте шнур питания и кабель подключения к сети.

Сервер недоступен по сети длительное время​

Если сервер недоступен по сети длительное время, но при этом имеет активную индикацию светодиода на корпусе и сетевого интерфейса, выполните сброс сервера на заводские настройки.

1. На отключенном контроллере нажмите кнопку Prog.
2. Удерживая кнопку Prog нажатой, подайте питание на контроллер.
3. Продолжайте удерживать нажатой кнопку Prog до тех пор, пока на контроллере светодиод трижды не изменит цвет в порядке: красный > зелёный > синий.
4. После этого контроллер сбросится на заводские настройки: активируется автоматическое получение адреса (DHCP).

• При необходимости повторите процедуру несколько раз.

Отсутствие подключения к шине KNX​

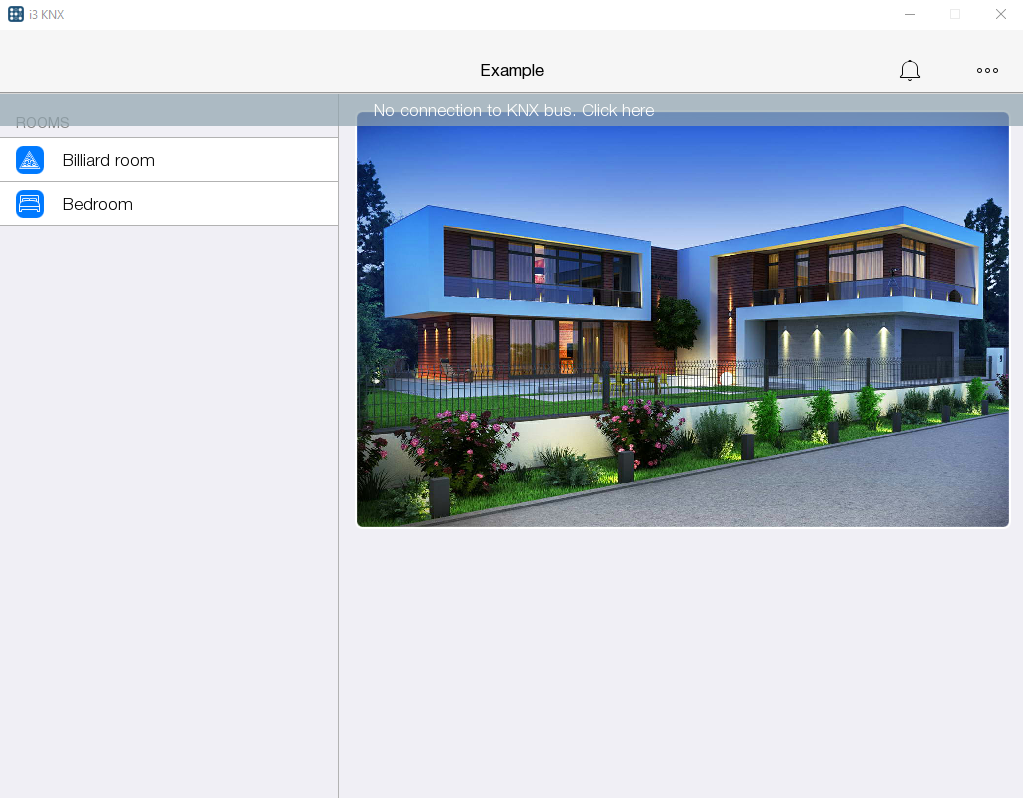

При сбое подключения к шине KNX появится информационное сообщение: "No connection to KNX bus. Click here".

Для решение данных проблем выполните следующие действия:

• Проверьте физическое подключение к шине KNX (питание, подключение и т. д.);

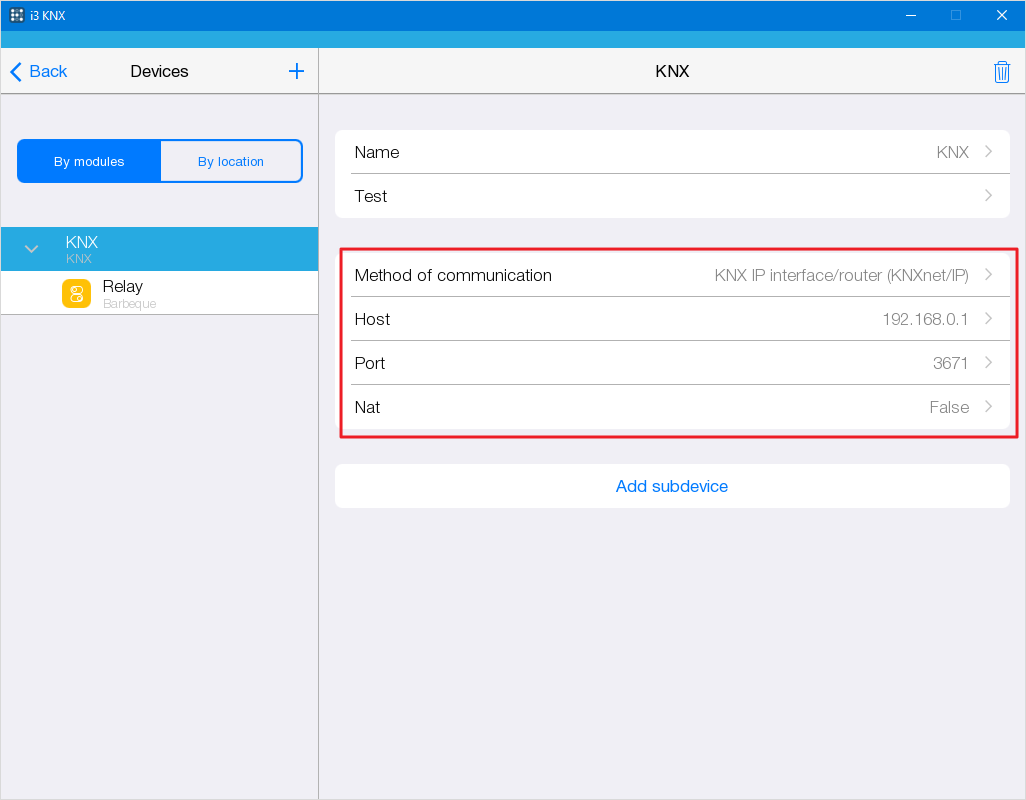

• Проверьте настройки подключения к шине KNX, зайдите в Конфигуратор , далее в Устройства (метод подключения, Host, Port, NAT).

После внесения изменений, запустите проект и опубликуйте изменения на сервере, нажимая соответствующие кнопки. Убедитесь, что количество одновременных подключений при работе по KNX IP не превышено. Если после всех рекомендаций работу проекта так и не получилось наладить, обратитесь в нашу техническую поддержку: [mailto:support@iridiummobile.ru support@iridiummobile.ru].
