iRidium для 7Port​

Набор инструментов для создания интерфейсов управления оборудованием 7Port.

документация обновлена 19.03.2026

В iRidium разработано взаимодействие панелей управления с оборудованием 7Port от ControlArt с помощью драйвера. Оборудование 7Port осуществляет взаимодействие с другими устройствами с помощью ИК, RS-232, выполняет сканирование RF 433 меток и отправку RF 433 команд. Так же в линейке продукции имеются модули для сенсоров, диммеров, реле.

Подключение​

1. Скачайте приложение 7config от ControlArt.
2. При запуске приложения произойдет сканирование подсети, появятся доступные устройства.
3. Установите необходимые сетевые настройки.

Работа в iRidium​

Оборудование 7Port можно добавить в студию двумя способами:

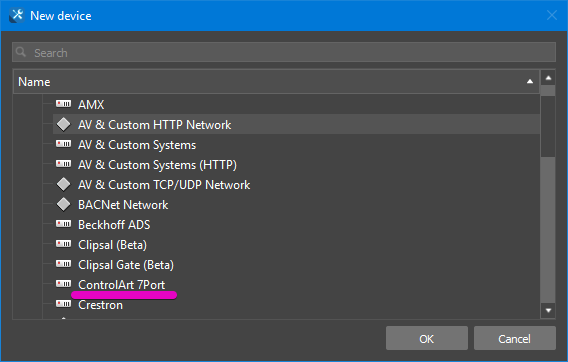

1. Добавление из списка драйверов. В таком случае интегратору потребуется самостоятельно ввести IP адрес для каждого устройства.

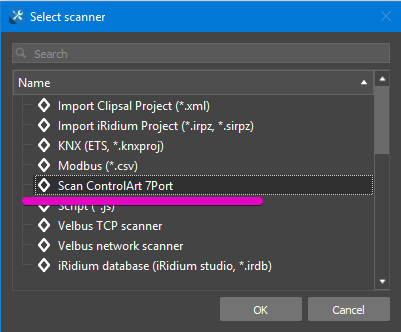

2. Применение сканера. Запустив сканер ControlArt 7Port произойдет сканирование сети и доступные устройства появятся в списке.

Каждое устройство содержит 8 ИК портов. Первые 7 соответствую портам на задней панели оборудования, 8 порт отправляет сигнал на все порты . Так же имеется RF 433 считыватель для записи/чтения.

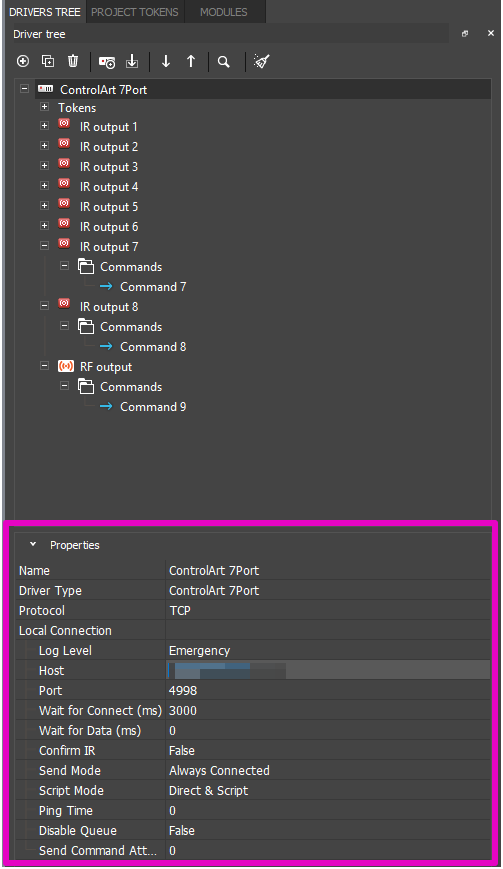

Свойства драйвера​

Параметры подключения:

• Host - IP адрес.
• Port - основной порт (4998). Через него идут системные данные, ИК команды, данные сенсоров и команды реле.
• Wait for Connect(ms) - ожидание соединения с устройством.
• Wait for Data(ms) - время ожидания ответа от оборудования (иначе повторяем запрос и проверяем связь). Поставьте 0, если нужно, чтобы драйвер не отключался от оборудования при отсутствии данных.
• Confirm IR - отправлять следующую ИК команду только после отправки предыдущей:
  • False - оправка неактивна;
  • True - отправка активна.
• Send Mode - режим подключения к преобразователю:
  • Always Connected - всегда подключено;
  • Connect When Sending - подключение при отправке.
• Script Mode - определяет отправку команды:
  • Direct&Script - отправляет команду в 7Port и дублирует её в скрипт;
  • Only Script - отправляет команду только в скрипт (преобразователю, при нажатии на кнопку, команда не отправится).
• Ping Time(ms) - периодическая проверка связи с 7Port. 0 - пинг выключен.
• Disable Queue - включает очередь отправки команд в iRidium, чтобы данные не копились при проблемах отправки. 0 - false, 1 - true.
• Send Command Attempts - количество попыток отправки команды, если подтверждения доставки отсутствует, 0 - не повторять отправку.

Свойства IR output​

• Name - Имя ИК порта(не редактируется).
• Mode - 3,5мм выход устройства 7Port может работать в одном из режимов:
  • IR - режим отправки ИК команд через ИК-эмиттер или ИК-бластер;
  • Sensor Notify - режим сенсора.
• Frequency - частота сигнала(38000 по умолчанию).

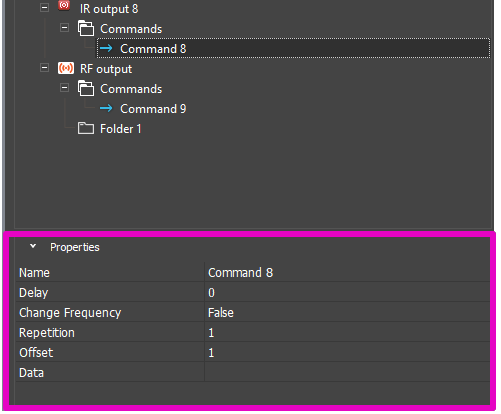

Commands​

• Name - Имя ИК порта(не редактируется).
• Delay(ms) - задержка перед отправкой команды, отсчитывается от предыдущей команды на выходе.
• Change Frequency - позволяет выбрать частоту отправки команды: по умолчанию или уникальную для этой команды
  • Frequency (Гц) - частота отправки команды, если Change Frequency: True
• Repetition - количество повторов ИК команды оборудованием 7Port.(поставив повторение оборудование начинает повторять сигнал необходимое количество раз).
• Offset - используется только если Repeat > 1 для ИК команд с преамбулой. Преамбула - это часть команды, которую не нужно повторять несколько раз. Offset - это длина преамбулы, которая измеряется в парах пульс-пауза, составляющих ИК команду. Это всегда нечетное число.
• Data - ИК команда в формате 7port.

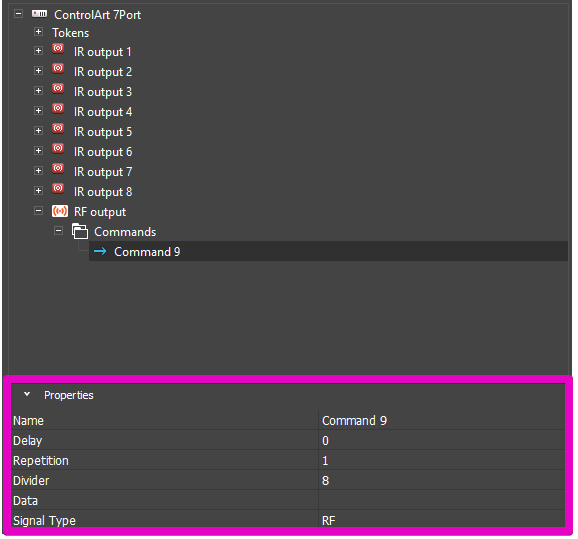

Свойства RF 433 output​

Commanads​

• Delay(ms) - задержка перед отправкой команды, отсчитывается от предыдущей команды на выходе.
• Repetition - количество повторов ИК команды оборудованием 7Port.(поставив повторение оборудование начинает повторять сигнал необходимое количество раз).
• Divider - делитель(8, 16, 32).
• Data - RF команда в формате 7Port.
• Signal Type - Тип сигнала:
  • RF - стандартный для RF 433;
  • Somfy/Tube - режим передачи данных при котором Data, заранее сформированная в приложении ControlArt, отправляется оборудованию 7port по TCP/IP.

Запись данных в порт​

Для обучение команды необходимо выполнить следующие действия:

1. Выберите необходимый порт IR, или RF .

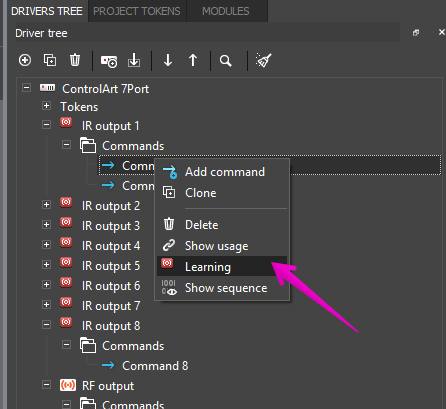

2. Выберите команду порта и щелкните правкой кнопкой мыши. Появится меню в котором необходимо выбрать пункт "Learning".

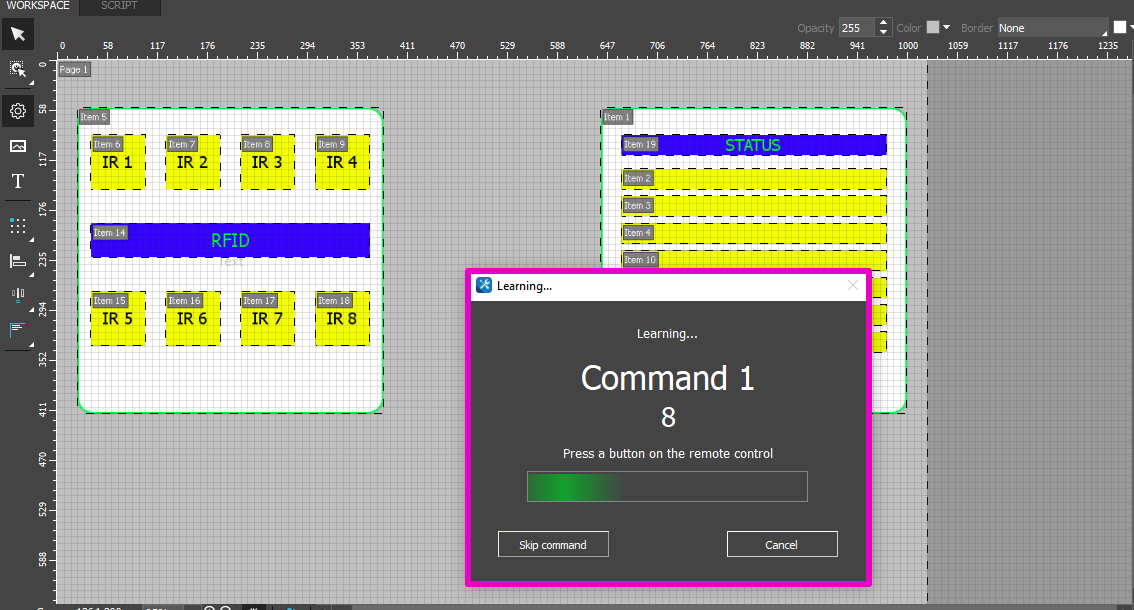

3. Появится сообщение с таймером во время которого необходимо произвести передачу сигнала для обучения.

4. Во время действия таймера удерживайте необходимую кнопку на пульте.

По завершению процесса обучения в поле команды заполнится строка "Data".

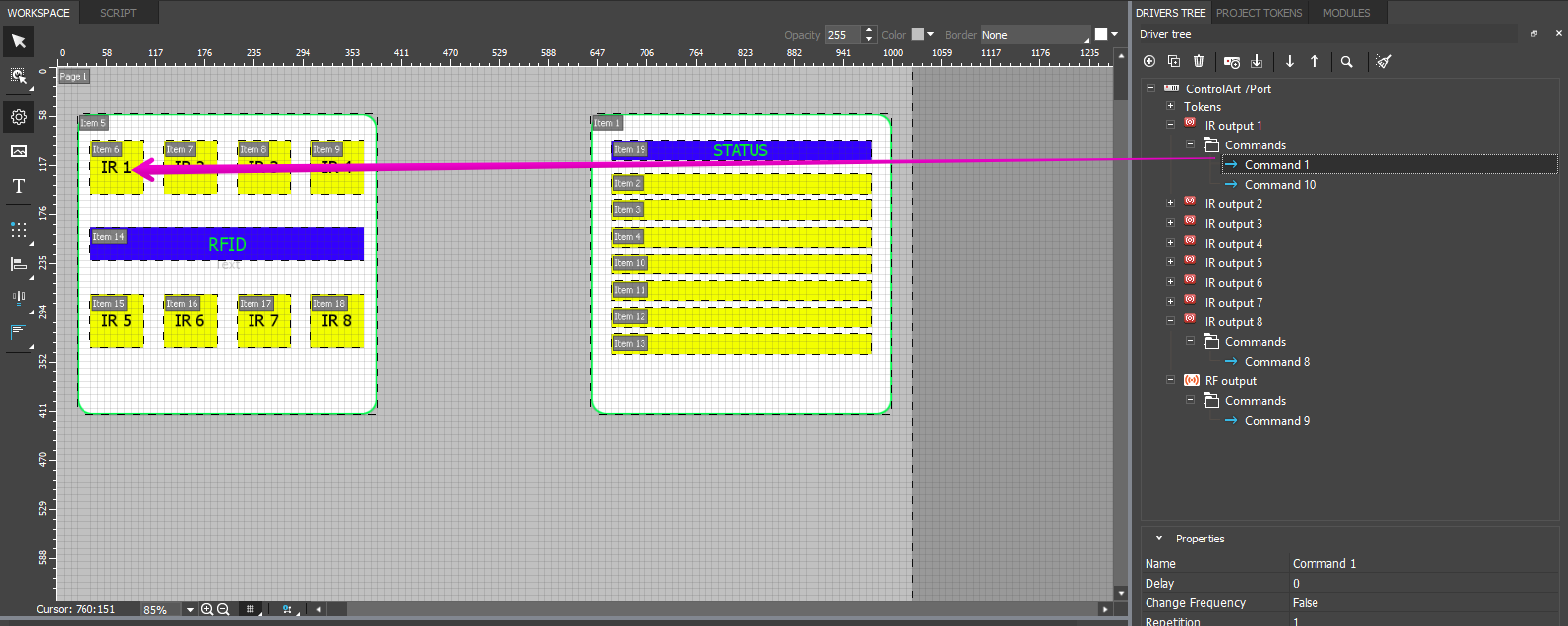

5. Перенесите команду на элемент с помощью Drag&Drop.

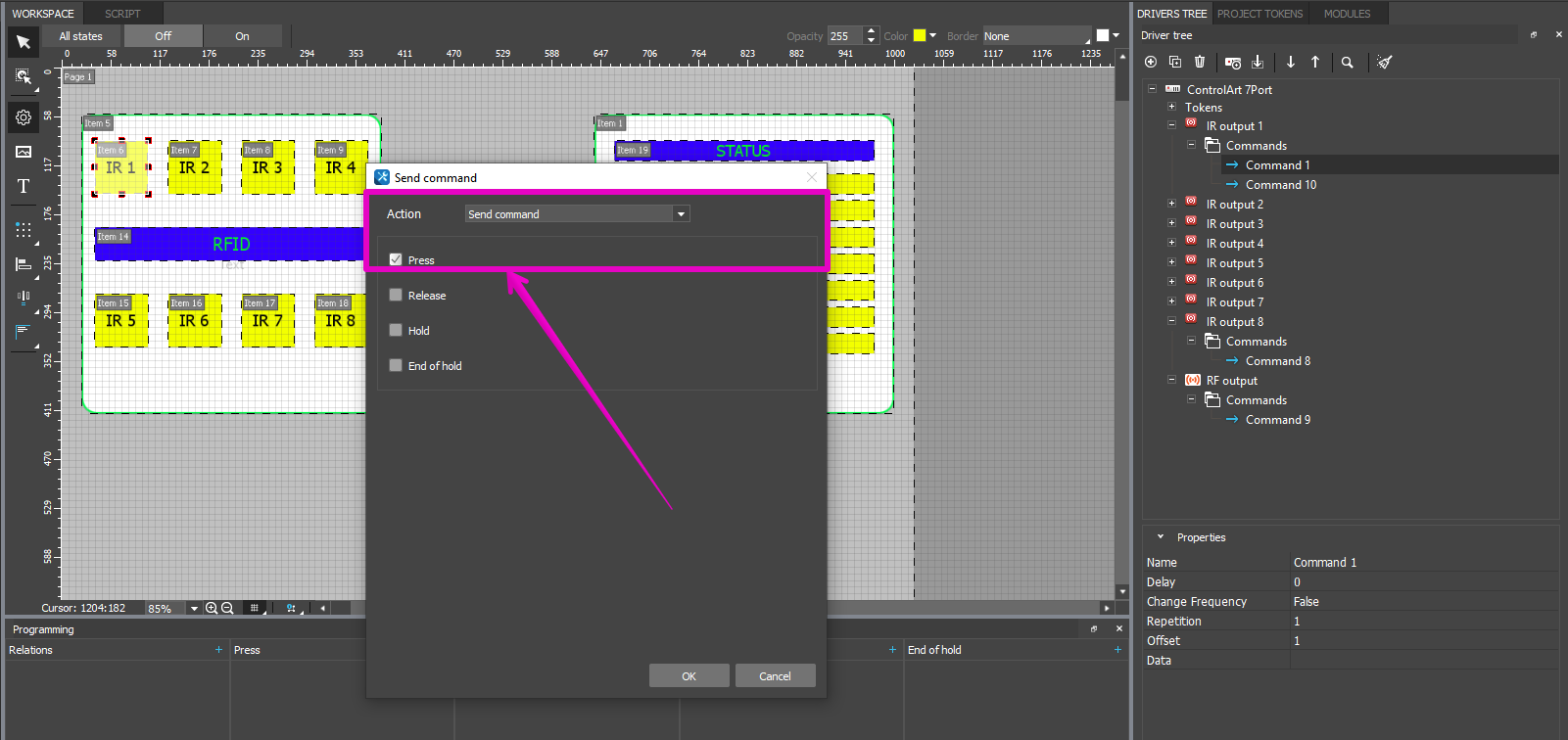

6. Выберите действие "Send Command".

Запись данных для Somfy/Tube​

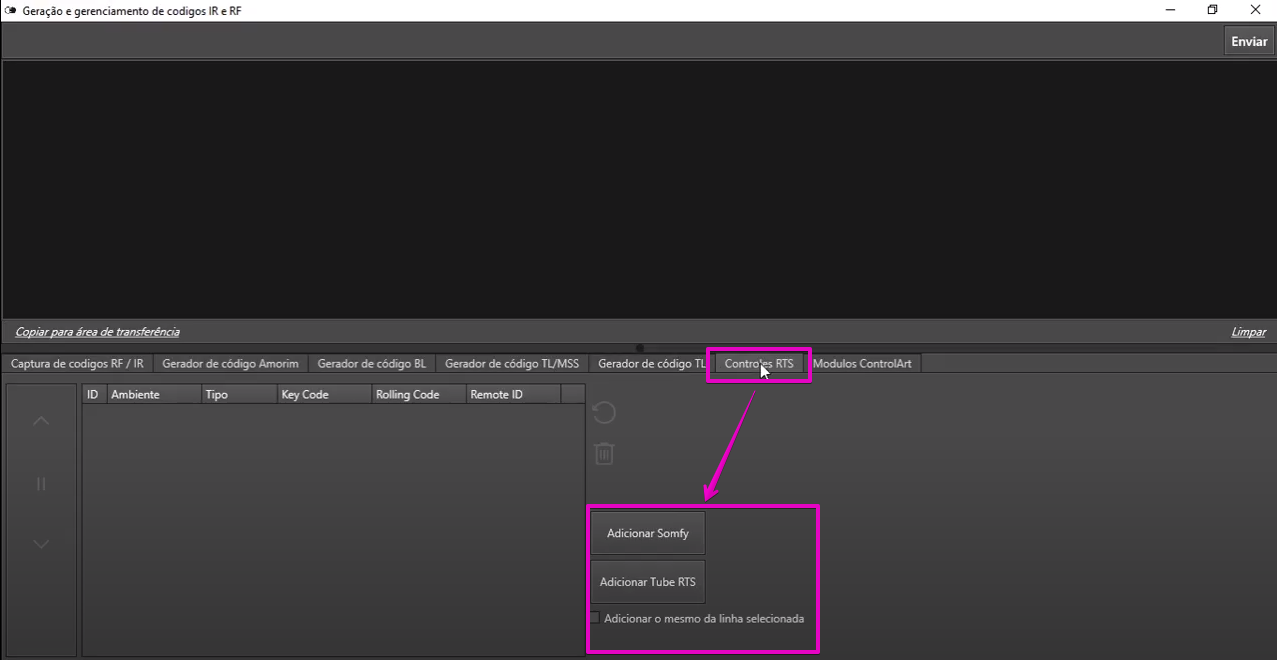

1. Перейдите во вкладку "Controles RTS" и выберете необходимый тип оборудования с которым продолжите работать.

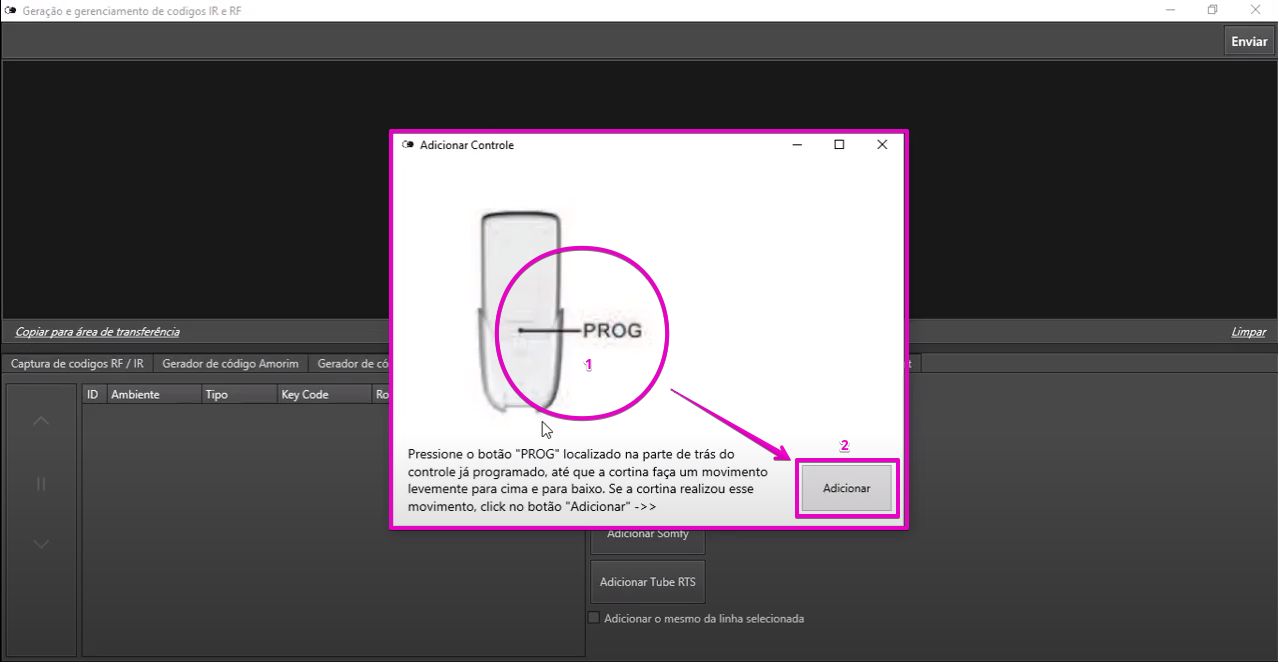

2. Выберите тип оборудования"Adicionar Somfy" или "Adicionar Tube RTS". Появится окно, возьмите пульт и удерживайте кнопку "PROG" расположенную на тыльной стороне, чтобы пульт перешел в режим обучения. Нажмите кнопку "Adicionar".

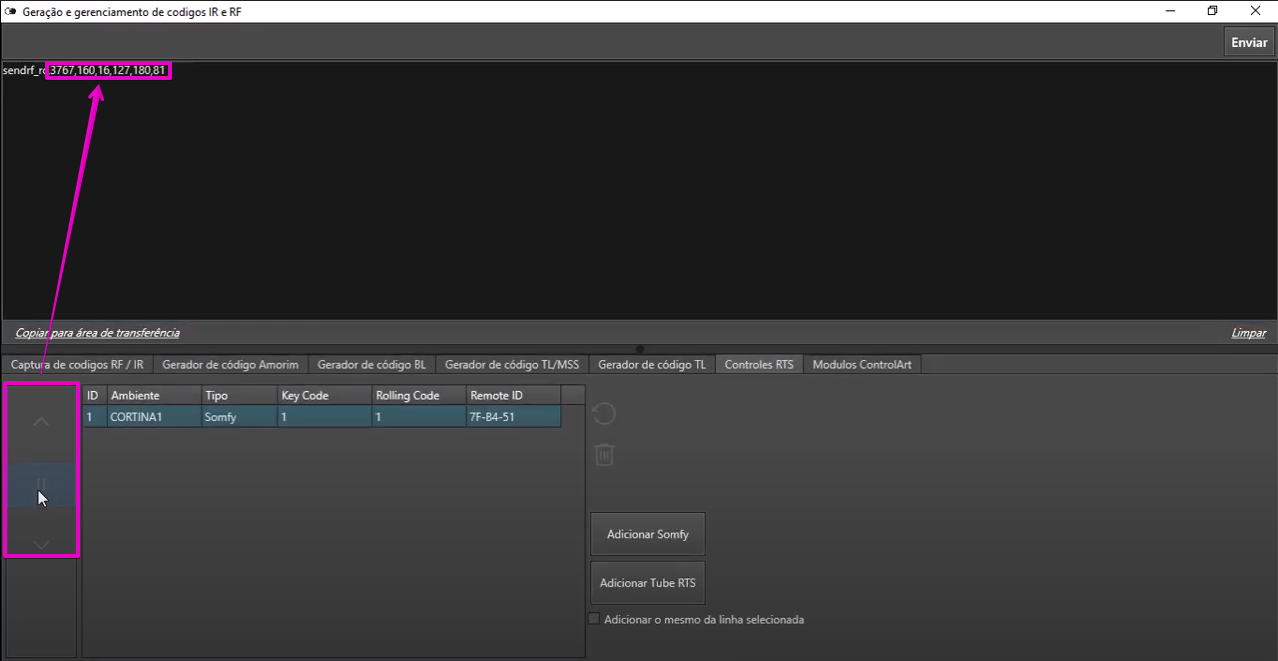

3. В командной строке появится data, она будет изменяться в соответствии с нажатой кнопкой. Скопируйте в iRidium числовое значение. Например, "3767,160,16,127,180,81".

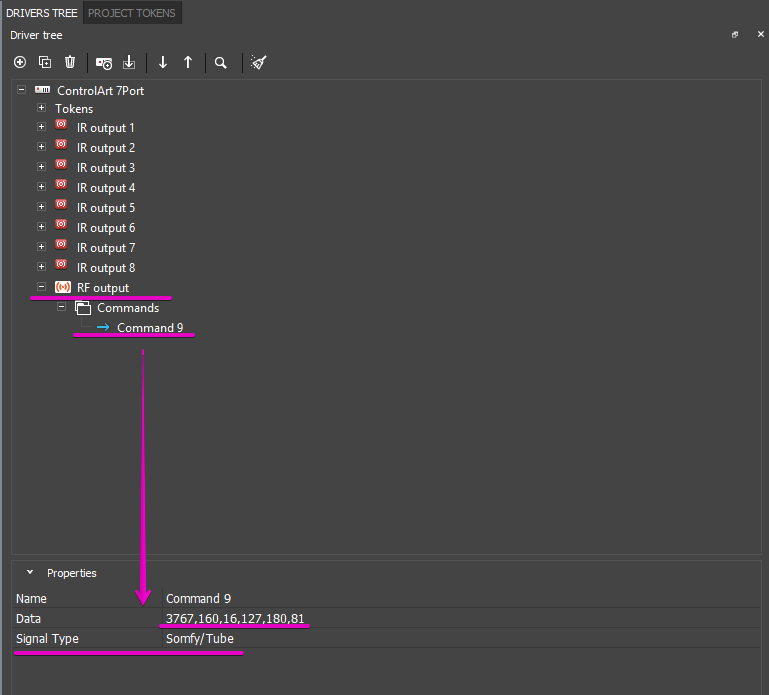

4. Перейдите в настройки драйвера ControlArt в iRidium. Выберите команду RF ID, в поле Signal Type укажите значение Somfy/Tube. Внесите в поле Data скопированное значение из приложения ControlArt.

Настройка команды завершена.

5. Перетащите команду на необходимый графический элемент в проекте.
