iRidium для AVCiT
Набор инструментов для создания интерфейсов управления оборудованием от производителей AVCiT.
Документация обновлена: 28.03.2024
Описание
iRidium для AVCiT - это набор инструментов для создания интерфейсов управления оборудованием видеокоммутации от производителя AVCiT.
Протестировано с оборудованием:

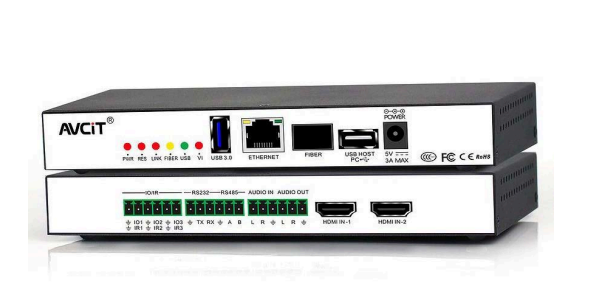

 | AVCiT DS2-H2H-IN-2K - узел ввода HDMI с разрешением до 2К, поддерживающий кодеки H.264/H.265, предназначенный для управления LCD/LED дисплеями и видео стенами с неограниченной масштабируемостью. |

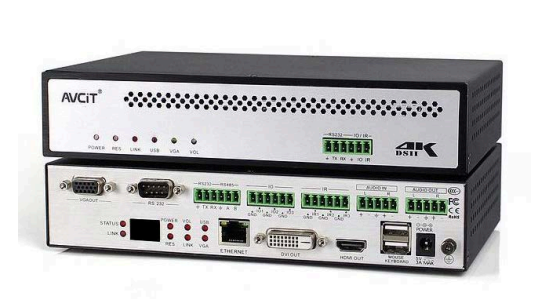

 | AVCiT DS2-DH-OUT-2K - узел вывода HDMI + DVI с разрешением до 2К, поддерживающий кодеки H.264/H.265, предназначенный для управления LCD/LED дисплеями и видео стенами с неограниченной масштабируемостью. |
Подключение
Для подключения к оборудованию AVCiT необходимо:
- Подключить оборудование к сети.
- В созданный панельный или серверный проект добавить и настроить драйвер AVCiT.
- Привязать команды и фидбеки к элементам графического интерфейса и настроить необходимую логику проекта.
Работа в iRidium

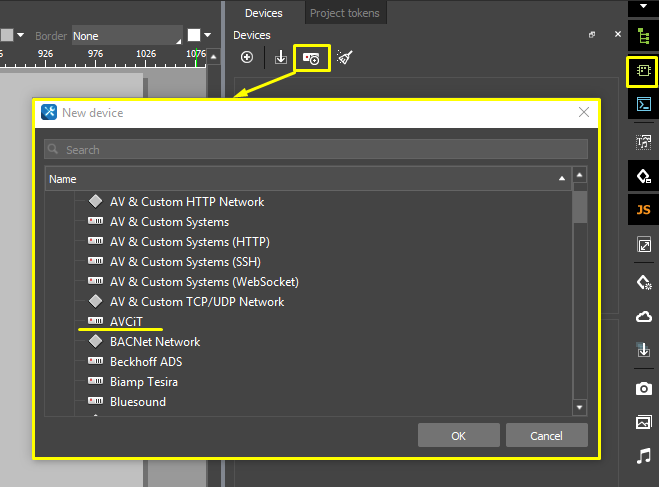

- В созданном проекте на вкладке Devices добавьте драйвер AVCiT:

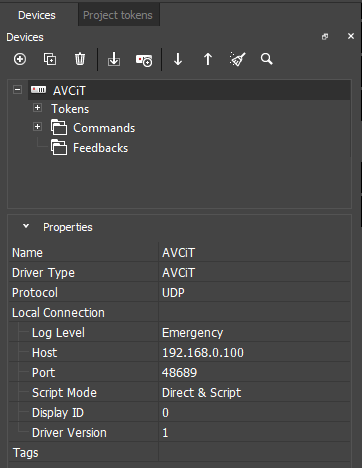

- Укажите настройки подключения драйвера:
- Protocol: UDP
- Log Level: Уровень логирования
- Host: IP-адрес оборудования
- Port: Порт (по умолчанию 48689)
- Script Mode: Определяет, куда отправлять команды:
- Direct and Script: Сразу отправлять команду оборудованию и дублировать ее в скрипт.
- Script Only: Отправлять команду только в скрипт (при нажатии на кнопку, команда не отправится).
- Display ID: Индикатор выхода (RX) к которому подключается драйвер (задаётся в приложении FBSsysTool в колонке ID)
- Driver Version: Версия драйвера
Настройка команд и фидбеков

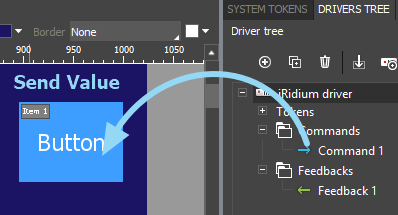

Для управления оборудованием настройте команды (Commands). Чтобы отправить команду, перетяните ее на графический элемент и укажите значение (Value), которое необходимо отправить.
Подробнее о работе с графическими элементами написано в статье "Типы графических элементов".
Команды
| Команда | Настройки | Значение * | Описание |
|---|---|---|---|
| D&D command | Data - данные команды (значение можно получить при отправки команды на оборудование из официального приложения с помощью wireshark) | Любое значение | D&D изображения на коммутаторе. |
| Zoom command | Data - данные команды (значение можно получить при отправки команды на оборудование из официального приложения с помощью wireshark) | Любое значение | Zoom изображения на коммутаторе. |
| Switch video signal | Codec - формат сжатия видео H265/H264 | ID TX (источник видео) | Переключить источник видео для выбранного дисплея. |
| Switch audio signal | - | ID TX (источник звука) | Переключить источник звука для выбранного дисплея. |
| Close video signal | - | Любое значение | Выключить видео. |
| Turn off audio signal | - | Любое значение | Выключить аудио. |
| Switch video signal | - | ID TX (источник звука) | Переключить источник звука для выбранного дисплея. (Дублирование, вероятно опечатка в оригинале) |
- Значение: число, которое необходимо указать при перетягивании команды на кнопку. По нажатию на эту кнопку команда отправит указанное значение на оборудование.
