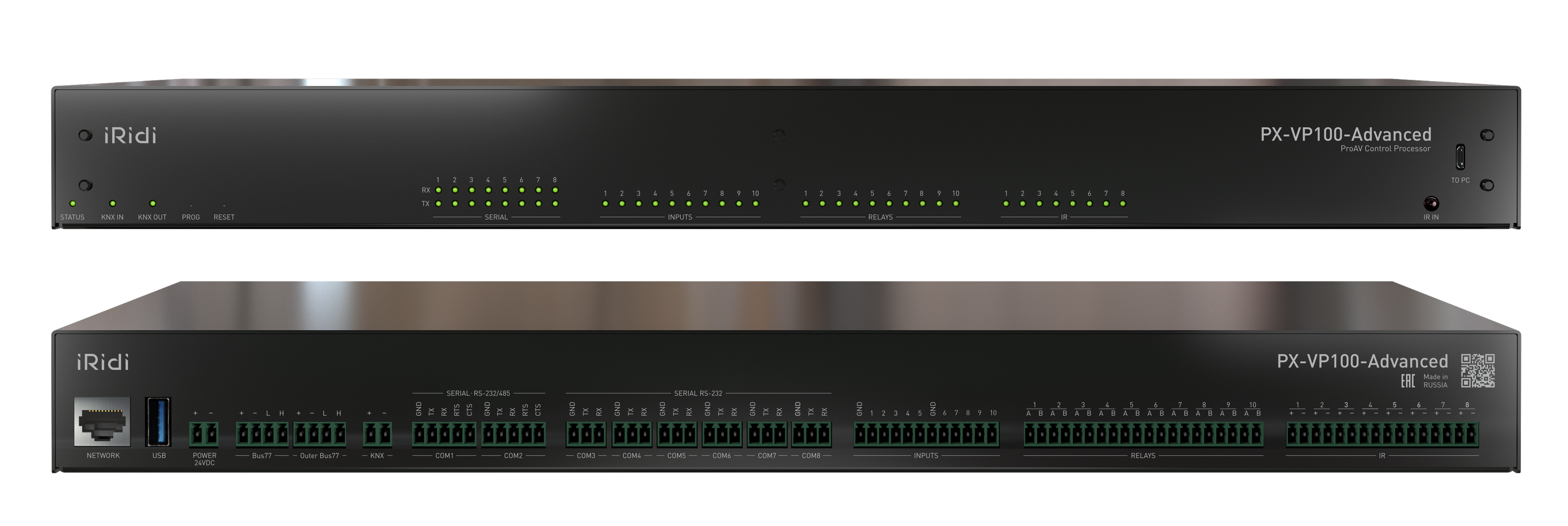

ProAV Control Processor Advanced

ProAV Процессор управления расширенный

Код товара: PX-VP100-Advanced

документация обновлена 24.04.2025

[Паспорт:]

ProAV Control Processor Advanced

Назначение и область применения

Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий и коммерческих объектов, в том числе в децентрализованной сети Bus77 iRidi©.

Обеспечивает сбор, хранение, обработку и отправку данных, поступающих по сетевым и полевым интерфейсам.

Функционал зависит от прилагаемого прикладного программного обеспечения и лицензии.

Реестр российской продукции

Оборудование и программное обеспечение включено в реестры:

• Реестр радиоэлектронной продукции Минпромторг: Каталог продукции ГИСП
• Реестр программно-аппаратных комплексов Минцифры: Каталог ПАК Минцифры
• Операционная система iRidi Linux внесена в Единый реестр российского ПО для ЭВМ и БД: iRidi Linux
• Программный комплекс iRidi Pro внесен в Единый реестр российского ПО для ЭВМ и БД: iRidi Pro

Технические характеристики

Характеристика	Значение
Процессор	RK3399 Rockchip1 2 x Cortex-A72 2000 МГц,1 4 x Cortex-A53
Оперативная память	2 Gb, DDR4
Энергонезависимая память	16 Gb, eMMC Flash
Часы реального времени (RTC)	есть, батарейка литиевая CR1220
Интерфейсы	Ethernet 10/100/1000 Мбит/с USB Type-A (USB 2.0) Конфигурационный разъем MicroUSB для подключения к ПК 2 шт. CAN (Bus77) KNX TP1-256 2 шт. RS-485/232 (комбинированный, до 115 200 Бод) 6 шт. RS-232 (до 115 200 Бод) 10 шт. универсальных входа R и V (0-50кОм, 0-12VDC) 10 шт. слаботочных реле (NO, 3А, 24V DC / 250V AC) 8 шт. ИК выхода ИК вход для обучения командам (36 кГц ± 5%)
Электропитание	24 В постоянного тока (максимально 26 В). В комплектацию входит БП Mean Well HDR-30-24. Для применения вместе с оборудованием Bus77 необходимо подобрать более мощный блок питания по калькулятору БП
Потребляемая мощность	до 35 Вт
Рабочая температура, °С	от 0 до 50
Размеры (ШхВхГ), мм	444х43x161 (1U)
Монтаж	в телекоммуникационный шкаф 19” или на полку
Материал корпуса	металл
Вес, гр	1970
Цвет	черный
Операционная система	iRidi Linux
Комплектность	ProAV процессор управления PX-VP100-Advanced (1 шт.), Комплект разъемных винтовых клемм (1 шт.), Комплект креплений для Rack 19” (1 шт.), ИК-эмиттеры (2 шт.), Блок питания Mean Well HDR-30-24 (1 шт.), Терминирующие резисторы 120 Ом (4 шт.), Паспорт (1 шт.), Упаковка (1 шт.).

Гарантийные обязательства

Гарантийный срок эксплуатации — 24 месяца со дня продажи.

При отсутствии отметки о продаже — с даты изготовления.

Гарантии изготовителя не распространяются в случаях:

• наличия следов механических повреждений устройства;
• попадания влаги;
• превышения допустимого значения питающего напряжения;
• нарушения правил подключения устройства;
• внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя;
• при использовании покупателем либо третьими лицами устройства не по назначению;
• несоблюдении условий транспортирования, хранения, эксплуатации, монтажа устройства и содержания помещения, установленных в комплектном паспорте к оборудованию и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

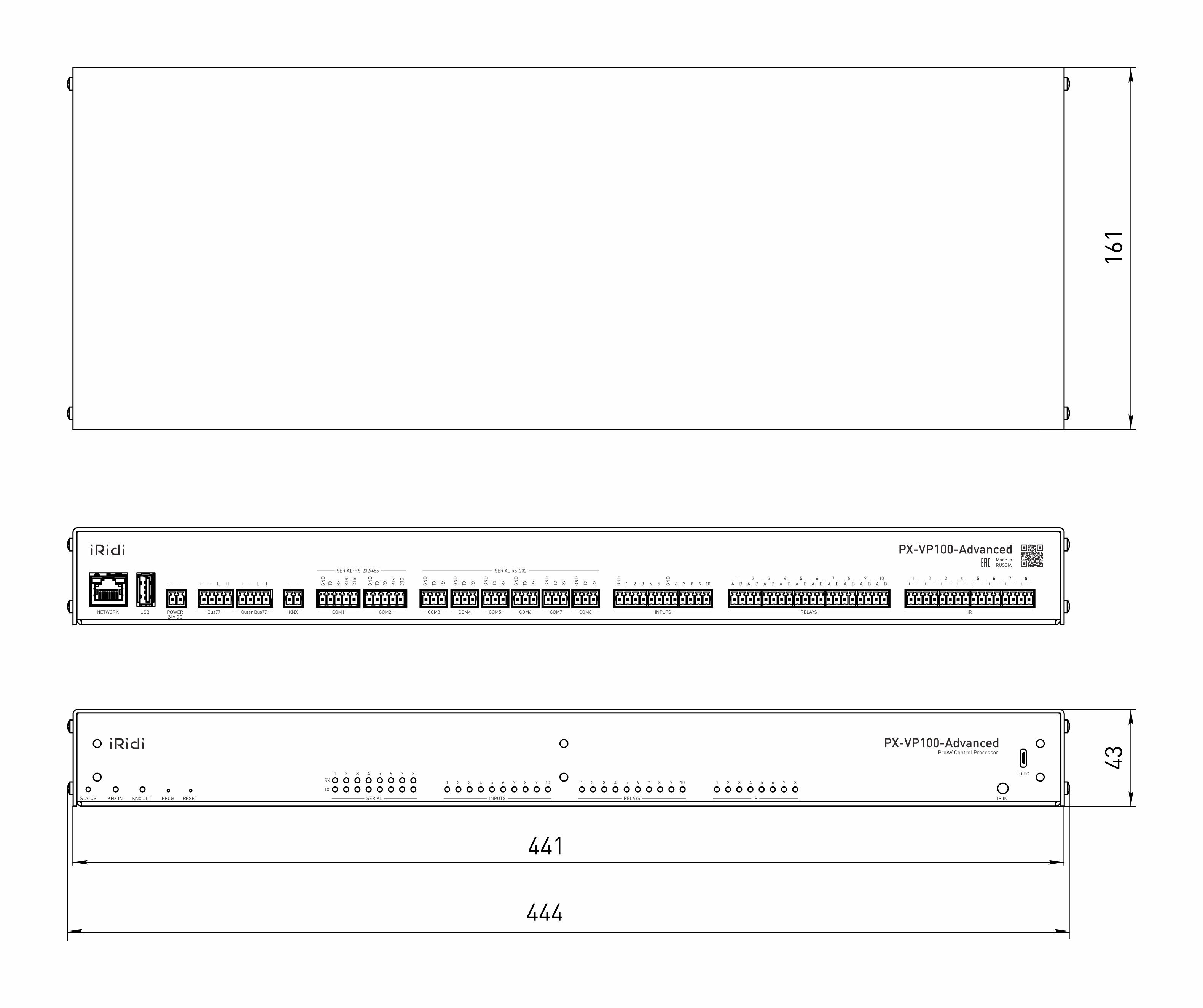

Габариты

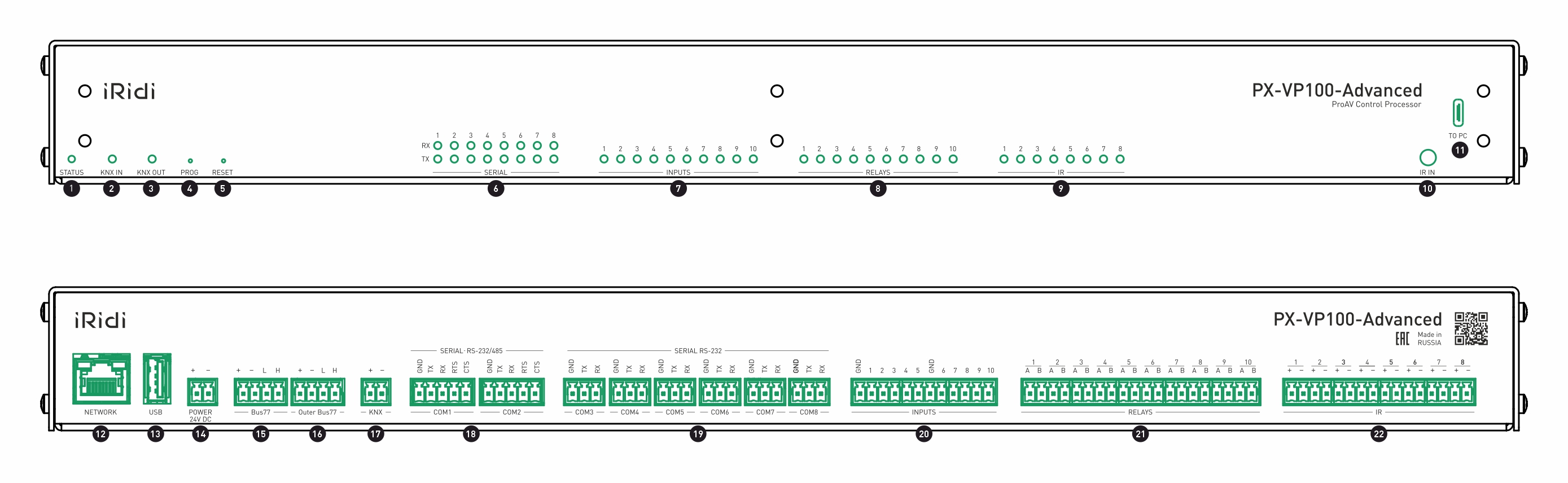

Клеммы и индикация

Лицевая панель:
(1) STATUS светодиод	Системный RGB светодиод: - красный - система загружается или ожидает в режиме загрузчика; - синий - система в режиме восстановления; - зеленый - система в рабочем режиме.
(2-3) KNX светодиоды	Поведение определяется прикладным ПО.
(4) PROG кнопка	Удержание в процессе загрузки запустит процедуру сброса на заводские настройки. Прочий функционал определяется прикладным ПО.
(5) RESET кнопка	Удержание более 5 сек. перезагружает устройство.
(6) SERIAL светодиоды (7) INPUTS светодиоды (8) RELAYS светодиоды (9) IR светодиоды	Поведение определяется прикладным ПО.
(10) IR IN порт	ИК-приемник для обучения последовательным ИК-командам (36 кГц ± 5%).
(11) PC IN порт	Конфигурационный MicroUSB разъем для подключения к ПК

Задняя панель:
(12) NETWORK порт	Ethernet разъем для подключения к компьютерной сети.
(13) USB порт	USB2.0 Type-A для опциональных преобразователей интерфейсов (Zigbee. Z-wave).
(14) Power разъем	Разъем для подключения электропитания 24V DC
(15) Bus77 разъем	Разъем для подключения шины CAN (Bus77) с электропитанием от ProAV процессора управления. Последовательность пинов (слева направо): * + (24V) * − (GND) * CAN L * CAN H Для расчета суммарной потребляемой мощности и подбора блока питания используйте калькулятор БП. На обоих концах CAN шины должны быть подключены терминальные сопротивления 120 Ом (есть в комплекте), подробнее по ссылке.
(16) Bus77 Outer разъем	Разъем для подключения шины CAN (Bus77) без электропитания от ProAV процессора управления. Последовательность пинов (слева направо): * + (24V) * − (GND) * CAN L * CAN H
(17) KNX разъем	Разъем для подключения шины KNX TP1-256. Последовательность пинов (слева направо): - + - -
(18) COM1 и COM2 разъемы	Совмещенные последовательные интерфейсы RS-232/485. Режимы работы определяются прикладным ПО: 1. RS-485 и RS-232 без HRDW Flow Control, последовательность пинов (слева направо): 2. RS-232 с HRDW Flow Control, последовательность пинов (слева направо): GND - TX - RX - RTS - CTS
(19) COM3-COM8 разъемы	Последовательные интерфейсы RS-232. Последовательность пинов (слева направо): GND - TX - RX
(20) INPUTS разъем	Универсальные входы R, V (0-50кОм, 0-12VDC). Режимы работы определяются прикладным ПО. Последовательность пинов (слева направо): GND - 1 - 2
(21) RELAYS разъем	Слаботочные реле (NO, 3А, 24V DC / 250V AC)
(22) IR разъем	ИК-выходы для подключения эмиттеров. Подключение комплектных ИК-эмиттеров по жилам: + - черная с серой полосой (красный наконечник) − - черная (черный наконечник)

Дополнительные аксессуары

Указанные ниже аксессуары не входят в стандартную комплектацию и приобретаются отдельно:

• Дополнительные ИК-эмиттеры (PX-IRC)

Особенности

По умолчанию, устройство использует DHCP для получения IP-адреса.

IP-адрес 192.168.77.77 является резервным и используется в сетях, где отсутствует DHCP-сервер. Процессор управления переключится на этот адрес, если в течение 30 секунд не удастся получить адрес через DHCP.

MAC-адрес устройства начинается с 42-77-85-хх-хх-хх

Подключение к сети и электропитанию

Важно

Все работы по подключению изделия должны производиться только при отключенном напряжении, подготовленными специалистами с соблюдением мер безопасности.

1. Подключите ProAV Control Processor Advanced к локальной сети с ПК и маршрутизатором Ethernet-кабелем в разъём Ethernet.

2. Подключите в ответную часть клеммы Power (14) кабель от блока питания 24VDC в соответствии с полярностью (слева направо):

• • (24V)
• − (GND)

3. Установите ответную часть с подключенным кабелем в клемму Power (14), предварительно убедившись в надежности подключения кабеля.

4. Подайте электропитание.

Подождите около 30 секунд после подачи питания, светодиод Status должен загореться зелёным цветом.

В маршрутизаторе должен быть активирован DHCP-сервер. При ошибке получения ip-адреса устанавливается статический адрес: 192.168.77.77. Рекомендуем использовать только блоки питания 24V DC производителя Mean Well.

Поддержка работы IEEE 802.1x

Важно

Поддержка реализована только на устройствах PX-VM20-Basic и PX-VP100-Advanced. Если на web-интерфейсе данных устройств отсутствует блок настроек IEEE 802.1x - требуется обновление прошивки, обратитесь в техническую поддержу iRidi.

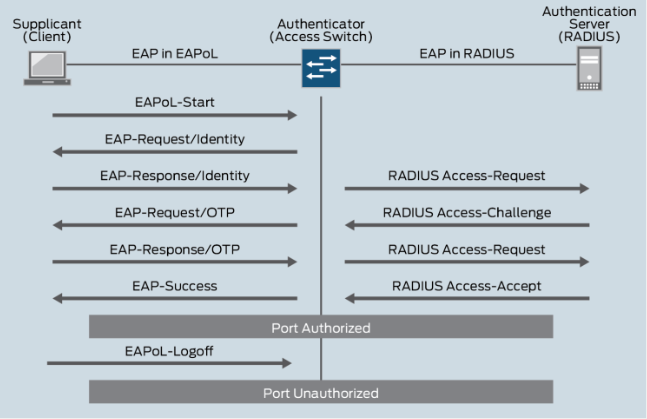

IEEE 802.1x - это стандарт протокола аутентификации, который обеспечивает контроль доступа к сети на основе идентификации пользователей и устройств. Он предоставляет механизм для аутентификации и авторизации клиентов перед тем, как они получат доступ к сетевым ресурсам.
IEEE 802.1x широко используется для обеспечения безопасности в беспроводных и проводных сетях.

Стандарт 802.1X определяет EAP в качестве формата шифрованных сообщений, передаваемых между супликантом и аутентификатором. До тех пор, пока клиент не будет аутентифицирован и ему не будет разрешен доступ к сети, любые сообщения между ним и аутентификатором являются уязвимыми.

Протестировано с Radius Server’ами:

• Windows ISE
• Free Radius

В iRidi Server реализована поддержка только проводных сетей и 3-х методов аутентификации:

• TLS
• MSCHAPv2
• MD5

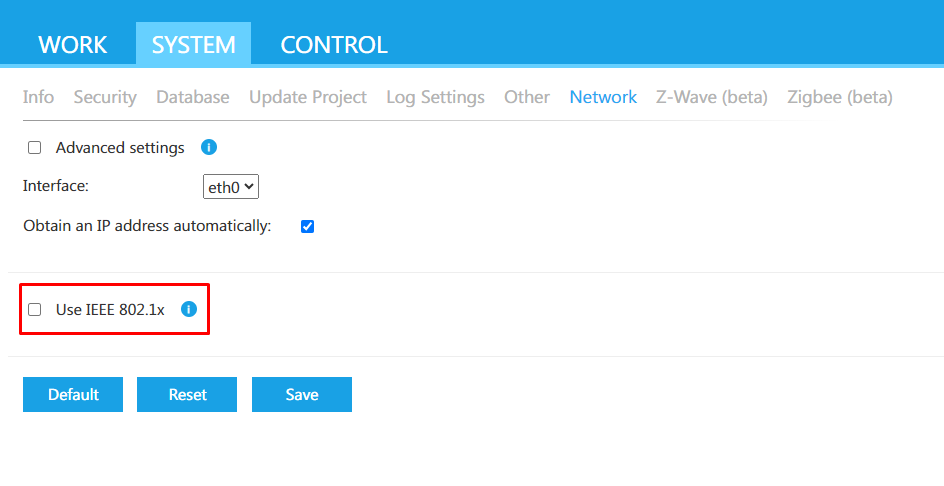

Настройки IEEE 802.1x находятся на Web-интерфейсе iRidi Server, на странице “Network”.

Для настройки 802.1x ознакомьтесь с инструкцией по работе с веб-интерфейсом iRidi Server.

Параметры безопасности

Дополнительно, для обеспечения высокой степени защищенности оборудования, рекомендуется использовать следующие параметры подключений, активируемые в веб-интерфейсе iRidi Server:

• Используйте защищенное соединение HTTPS (SSL) для доступа к web-интерфейсу iRidi Server. Инструкция по ссылке.
• После завершения пусконаладочных работ отключите доступ по SSH. Инструкция по ссылке.

Сброс на заводские настройки

Для сброса контроллера ProAV Control Processor Advanced на заводские настройки необходимо выполнить следующие действия.

1. Отключите питание устройства.

2. Отключите все ответные части клемм или провода от них, а также все подключенные USB устройства и кабели.

3. На отключенном контроллере нажмите кнопку Prog .

4. Удерживая кнопку Prog нажатой, подсоедините питание к контроллеру.

5. Продолжайте удерживать нажатой кнопку Prog .

6. Как только светодиод начнет мигать, изменяя свой цвет, отпустите кнопку Prog .

7. После этого контроллер сбросит сетевые настройки, а также активируется автоматическое получение адреса по DHCP.

После сброса настроек будут удалены все документы приложения iRidi Server.

Настройка

Для настройки ProAV Control Processor Advanced в iRidi Studio ознакомьтесь с инструкцией по ссылке.
