Сценарный выключатель серии Slim 1-кнопочный, модуль 45х45, Bus77

документация обновлена 29.4.2026

Описание

Сценарный выключатель предназначен для запуска сценариев управления элементами электрооборудования квартиры или дома:

• световыми группами;
• приводами штор;
• регулировки температуры воздуха в помещении.

Функции

• настройка назначения кнопок (сценарии, прямое управление);
• измерение температуры воздуха в помещении встроенным датчиком;
• 1 кнопка

Варианты прошивок

v.2.0 - прошивка позволяет запускать сценарии, управлять световыми группами и шторами, а также измерять температуру окружающего воздуха. Сценарии назначаются в приложении.

Прошивка сценарного выключателя предустановлена на этапе производства устройства.

Пример настройки сценария

Поддерживается приложениями: i3 pro, bus77 Home, Bus77 Lite.

Поддержка с приложениями сторонних вендоров не тестируется и работоспособность не гарантируется.

Технические характеристики

Код продукта	Материал кнопки	Вид отделки
DB-03-45-0101	алюминий	Белый
DB-03-45-0104	алюминий	Графит
DB-03-45-0105	алюминий	Черный
DB-03-45-0106	алюминий	Шоко
DB-03-45-0107	алюминий	Бежевый
DB-03-45-0111	алюминий	Анодир. черный
DB-03-45-0112	алюминий	Анодир. бронза
DB-03-45-0113	алюминий	Анодир. св. золото
DB-03-45-0115	медь	Патинированная
DB-03-45-0120	латунь	Полированная
DB-03-45-0121	нерж. сталь	Полированная

Параметр	Значение
Сенсоры	встроенный датчик температуры (B57861S0103F040) внешний датчик температуры (NTC 10кОм)
Температурный диапазон	-20...+50 °С
Управление	1 кнопка
Размеры мм.	73,8 × 73,8 × 21,5 мм (без рамки)
Материал корпуса	металл, пластик
Питание	24 В постоянного тока
Потребляемый ток	до 25 мА
Интерфейс	CAN (Bus77)
Класс защиты	IP20
Монтаж	в стандартный подрозетник

Варианты применения:

Габаритные размеры

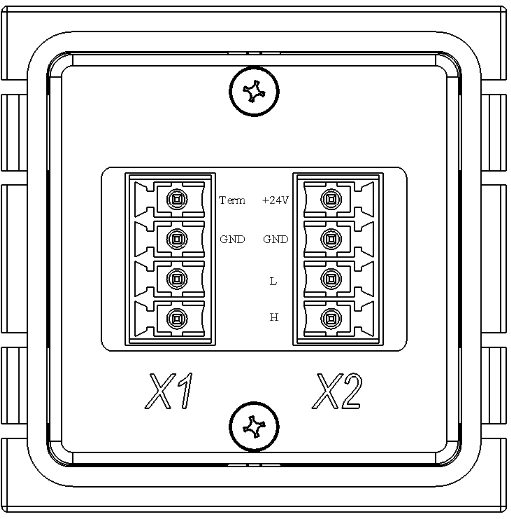

Разъем на корпусе

Назначение контактов

Х1:

• подключение внешнего датчика температуры
  • GND
  • Term

X2:

• питание
  • 24V
• CAN шина
  • «GND» - линия CAN-GND
  • «L» - линия CAN-Low
  • «H» - линия CAN-High

Особенности

• Может использоваться в качестве сетевого датчика температуры для термостатов

Монтаж и подключение

• 1-кнопочный сценарный выключатель состоит из блока выключателя с кнопкой, декоративной рамки и металлического суппорта, которые соединяются между собой при помощи магнитов. Перед монтажом сценарного выключателя необходимо подключить клеммные колодки (датчика температуры, CAN-шины и питание) к разъемам на корпусе выключателя, суппорт с блоком выключателя прикрутить шурупами\саморезами в стандартный подрозетник 68 мм, установить декоративную рамку.

• Для подключения сценарного выключателя к к CAN-шине и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.

• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.

• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы

Изделия должны храниться в упаковке при температуре от -40￮С до +85￮С и относительной влажности воздуха 95% при +25￮С в отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -40￮С до +85￮С, при относительной влажности воздуха до 95% при +25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Гарантия изготовителя

Гарантийный срок эксплуатации - 24 месяца (2 года) со дня продажи. При отсутствии отметки о продаже - с даты изготовления, в пределах гарантийного срока хранения 36 месяцев.

Гарантии изготовителя не распространяются в случаях:

• нарушения правил транспортирования, хранения, монтажа и эксплуатации, установленных в технических условиях и эксплуатационной документации;

• наличия механических повреждений и перепаек, не предусмотренных эксплуатационной документацией;

• монтажа и эксплуатации устройств не обученным и неаттестованным персоналом;

• использования изделий не по назначению.

Средний срок службы изделия - не менее 5 лет.

Комплектность

• Модуль сценарного выключатель с металлическим суппортом - 1 шт;

• Декоративная рамка - 1 шт;

• Упаковка - 1 шт;

• Паспорт (по запросу) - 1 шт

Возможные неисправности

Неисправность	Вероятная причина	Устранение неисправности
Прибор не включается (нет индикации)	Нет питания	Подключить питание, проверить блок питания
	Недостаточное напряжение питания	Проверить напряжение, должно быть не ниже 15 В
	Вышел из строя	Отправить в гарантийный ремонт
Устройство не находится в ПО	Шина не подключена	Подключить шину
	Шина закорочена	Проверить КЗ на шине, если есть — устранить
	Нет терминирующего резистора на шине	Установить резистор 120 Ом на концах шины
Устройство не выполняет ожидаемый программный функционал	Нет прошивки	Загрузить через ПО прошивку
	Загружена другая прошивка	Загрузить нужную прошивку через ПО

Утилизация

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны (места эксплуатации).

Безопасность

Внимание

• ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

• ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.

Лицензионные соглашения

Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается.

По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1).

Подсказка

DB-03-45-01.docx

Дата публикации: 01.06.2024

Список изменений в прошивках

DB-03-45-01

Профиль 1: Температура (2), Кнопка (1)

Дата	Версия	Описание
12.02.2025	2.0.1610161224	Релиз прошивки
02.12.2025	3.0.1428261125	* Улучшена стабильность запуска устройства при перебоях в питании; * Устранена неработоспособность устройства при кратковременных перебоях питания или колебаний напряжения; * Датчик температуры: исправлено поведение, при котором настройки дублировались во все датчики.
21.01.2026	3.0.1620120126	Улучшена стабильность работы датчика температуры: исправлен спам при подключении.
