Сценарный выключатель одноклавишный (2-кнопочный) с индикацией

документация обновлена 19.3.2026

Описание

Сценарный выключатель предназначен для запуска сценариев управления элементами электрооборудования квартиры или дома в системе Bus77 Pro:

• световыми группами;
• приводами штор;
• регулировки температуры воздуха в помещении.

Функции

• настройка назначения кнопок (сценарии, прямое управление);
• измерение температуры воздуха в помещении встроенным датчиком;
• 2 кнопки с подсветкой режимов (включено/выключено)

Технические характеристики

Параметр	Значение
Код продукта	Без фаски Алюминий: DB-04-0101 (Белый) DB-04-0104 (Графит) DB-04-0105 (Черный) DB-04-0106 (Шоко) DB-04-0107 (Бежевый) DB-04-0108 (Сатинирование гориз.) DB-04-0109 (Сатинирование перекр.) DB-04-0110 (Античный); Латунь: DB-04-0117 (Сатинирование гориз.) DB-04-0118 (Двойное сатинирование с патинированием) DB-04-0119 (Сатинирование с античным патинированием); Медь: DB-04-0114 (Сатинирование гориз.); С фаской Алюминий: DB-04-1-0101 (Белый) DB-04-1-0104 (Графит) DB-04-1-0105 (Черный) DB-04-1-0106 (Шоко); Латунь: DB-04-1-0107 (Белый) DB-04-1-0108 (Графит) DB-04-1-0109 (Черный) DB-04-1-0110 (Шоко) DB-04-1-0111 (Гидроабразив)
Сенсоры	встроенный датчик температуры (NCP15XH103F03RC) возможность подключения внешнего датчика температуры (NTC 10кОм)
Температурный диапазон	-20...+50 °С
Управление	2 кнопки с индикацией режимов
Размеры	86 × 86 × 29 мм
Материал корпуса	алюминий, латунь, медь
Питание	Номинальное: 24 В постоянного тока Максимальное: 30 В постоянного тока
Потребляемый ток	до 25 мА
Интерфейс	CAN (Bus77)
Класс защиты	IP20

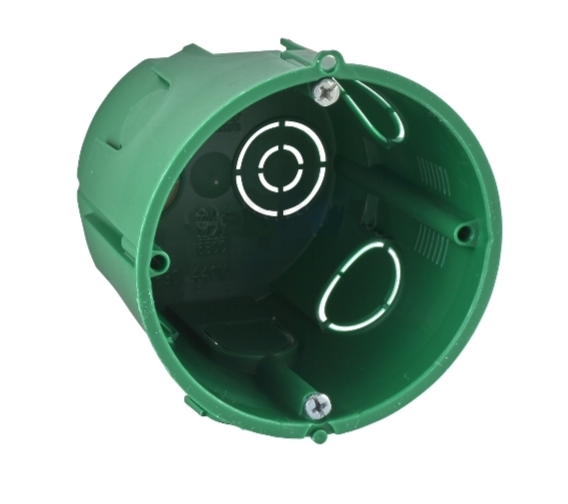

Монтаж	в подрозетник внутренним размером: диаметр 66 × глубина 45 мм

Варианты применения:

Габаритные размеры

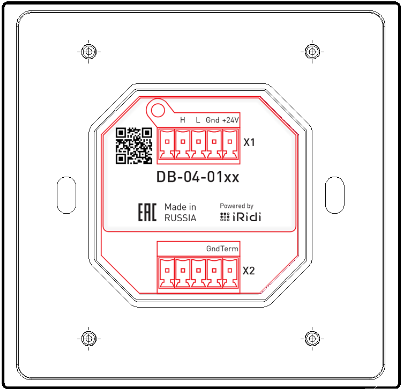

Разъем на корпусе

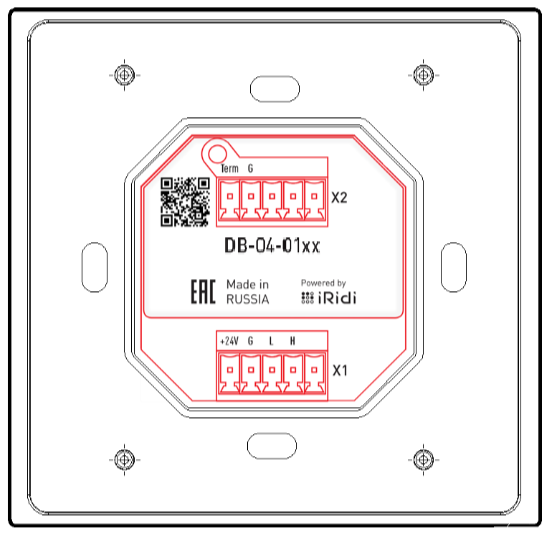

Назначение контактов:

Х1:

• питание
  • +24V
• CAN шина
  • «H» - линия CAN-High
  • «L» - линия CAN-Low
  • «Gnd» - линия CAN-Gnd

X2:

• подключение внешнего датчика температуры
  • Gnd
  • Term

Особенности

• Может использоваться в качестве сетевого датчика температуры для термостатов

Монтаж и подключение

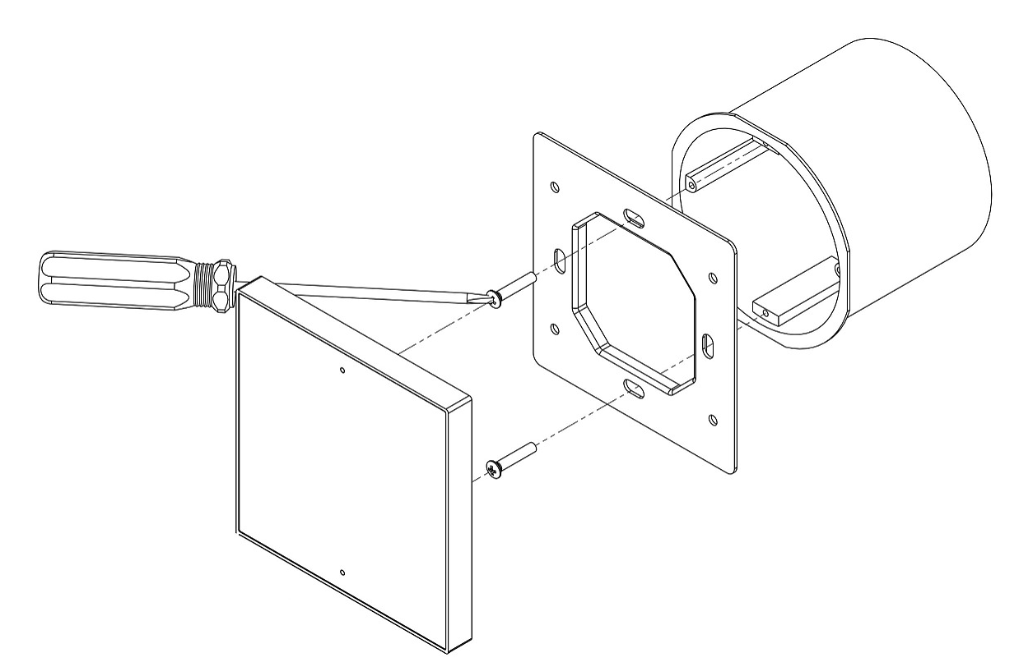

• Сценарный выключатель состоит из блока выключателя с клавишами и металлического суппорта, которые соединяются между собой при помощи магнитов. Перед монтажом выключателя необходимо отсоединить суппорт от блока выключателя, прикрутить его шурупами\саморезами в подрозетник внутренним диаметром 66 мм и глубиной не менее 45 мм. Подключить кабель согласно маркировки на корпусе и установить выключатель на суппорт.

• Для подключения сценарного выключателя к к CAN-шине и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.

• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.

• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Конструкцией предусмотрено два варианта монтажа сценарного выключателя:

1. Накладной монтаж. Предназначен при использовании в проекте прочих рамок толщиной 9,5мм.

2. Утопленный в стену монтаж с использованием закладной детали РЕУМ.469459.04.103. Предназначен при использовании в проекте прочих рамок толщиной 3,8мм.

Накладной монтаж (видимая часть рамки - 9,5мм)

Утопленный в стену монтаж (видимая часть рамки - 3,8мм)

Суппорт, установленный на закладную деталь

Подробнее о монтаже закладной детали смотрите в видеообзорах для гипсокартонных стен и для бетонных стен.

Текущий ремонт

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы

Изделия должны храниться в упаковке при температуре от -40￮С до +85￮С и относительной влажности воздуха 95% при +25￮С в отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -40￮С до +85￮С, при относительной влажности воздуха до 95% при +25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Гарантия изготовителя

Гарантийный срок эксплуатации - 24 месяца (2 года) со дня продажи. При отсутствии отметки о продаже - с даты изготовления, в пределах гарантийного срока хранения 36 месяцев.

Гарантии изготовителя не распространяются в случаях:

• нарушения правил транспортирования, хранения, монтажа и эксплуатации, установленных в технических условиях и эксплуатационной документации;

• наличия механических повреждений и перепаек, не предусмотренных эксплуатационной документацией;

• монтажа и эксплуатации устройств не обученным и неаттестованным персоналом;

• использования изделий не по назначению.

Средний срок службы изделия - не менее 5 лет.

Комплектность

• Сценарный выключатель DB-04-01xx - 1 шт.
• Разъемы - 2 шт.
• Упаковка - 1 шт.

Возможные неисправности

Неисправность	Вероятная причина	Устранение неисправности
Прибор не включается (нет индикации)	Нет питания	Подключить питание, проверить блок питания
	Недостаточное напряжение питания	Проверить напряжение, должно быть не ниже 15 В
	Вышел из строя	Отправить в гарантийный ремонт
Устройство не находится в ПО	Шина не подключена	Подключить шину
	Шина закорочена	Проверить КЗ на шине, если есть — устранить
	Нет терминирующего резистора на шине	Установить резистор 120 Ом на концах шины
Устройство не выполняет ожидаемый программный функционал	Нет прошивки	Загрузить через ПО прошивку
	Загружена другая прошивка	Загрузить нужную прошивку через ПО

Утилизация

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны (места эксплуатации).

Безопасность

Внимание

ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.

Лицензионные соглашения

Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается.

По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1).
