Hardware ⇒ FM-402-1W

Малогабаритный модуль ввода-вывода на 4 входа и 2 реле (5А, 230В)

Подсказка

Паспорт

документация обновлена 10.09.2026

Описание модуля

Модуль малогабаритный для монтажа в подрозетник (монтажную коробку). Используется для организации системы защиты от протечек или как универсальный модуль ввода-вывода (4 сухих контакта + 2 реле).

Преимущества:

• 4 универсальных входа;
• 2 реле;
• все датчики, подключенные к входам - сетевые (видны другим устройствам);
• компактный корпус для монтажа в подрозетник;
• простота монтажа.

Реестр российской продукции

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

Применение

Предназначен для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©.

• Для защиты от протечек (подключаются датчики протечки и краны);
• Для контроля датчиков протечки (smart датчиков IRIDI FS-WT-xxx и обычных, активных датчиков протечки со выходом типа сухой контакт или открытый коллектор [NO и NC тип]);
• Для сбора информации от выключателей, переключателей (герконы, реле, сухие контакты);
• Для получения сигналов со устройств ОПС (через сухие контакты).

Технические характеристики

Параметр	Значение
Код продукта	FM-402-1W
Универсальные входы	4
Параметры входов In1–In4
— Сухой контакт	выключатели нефиксируемые / герконы / приборы ОПС с дискретным выходом
— Датчики протечки iRidi	FS-WT-BIF, FS-WT-OTF
— Прочие датчики протечки	с дискретным выходом или открытый коллектор, тип НО или НЗ с питанием Пример: H2O-Контакт NEW исп.2 (Н.О.) Двухпроводные датчики без питания использовать нельзя, т.к. сопротивление выхода может сильно отличаться в зависимости от состава воды и некорректно определяться модулем ввода
Реле	2
Тип реле	нормально разомкнутые
Параметры реле
— Контактная емкость / резистивная нагрузка (cos φ = 1)	5 A / 30 VDC, 250 VAC
— Максимальное напряжение переключения	110 VDC / 250 VAC
— Максимальный ток переключения	5 A
— Максимальная мощность переключения	150 W / 1250 VAC
— Минимальная применимая нагрузка	0.1 mA / 0.1 VDC
— Материал контактов	сплав серебра (позолоченный)
Напряжение питания	24 V DC
Потребляемый ток	до 40 mA
Интерфейс	CAN (Bus77)
Размеры (Ш × В × Г)	49 × 46 × 25 мм
Материал корпуса	ABS пластик
Цвет	черный / серый
Класс защиты	IP20
Тип монтажа	в подрозетник / в монтажную коробку

Прошивки и схемы подключения

1. Прошивка Защита от протечки (3 датчика протечки и 1 сухой контакт)

Назначение прошивки:

К устройству подключаются датчики протечки при сработке которых происходит перекрытие крана. Допустимо подключение датчиков протечки iRidi или сторонних датчиков протечки с дискретным выходом или открытый коллектор, тип НО или НЗ, с питанием, например H2O-Контакт NEW исп.2 (Н.О.). Двухпроводные датчики без питания использовать нельзя, т.к. сопротивление их на выходе может сильно отличаться в зависимости от состава воды, и некорректно определяться модулем ввода.

Модуль может работать в следующих режимах:

• Штатный режим - датчик срабатывает и происходит закрытие крана;
• Режим "уборка" - датчики отключены;
• Ручное управление - только информирование о протечке, закрытие крана не производится.

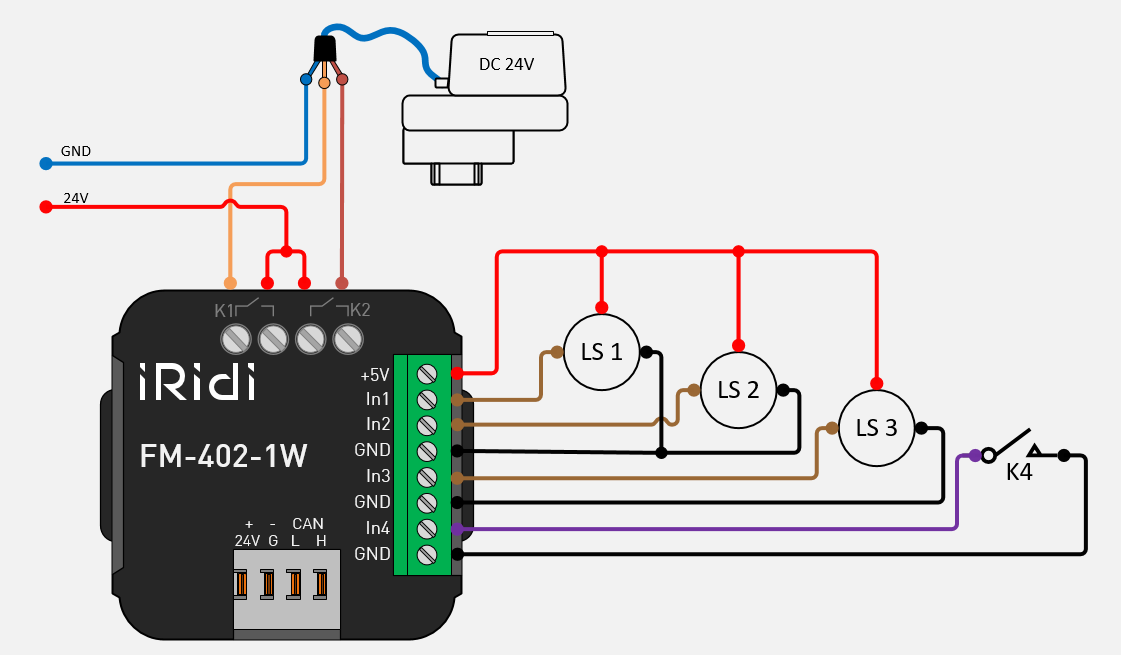

Схема подключения датчиков протечки:

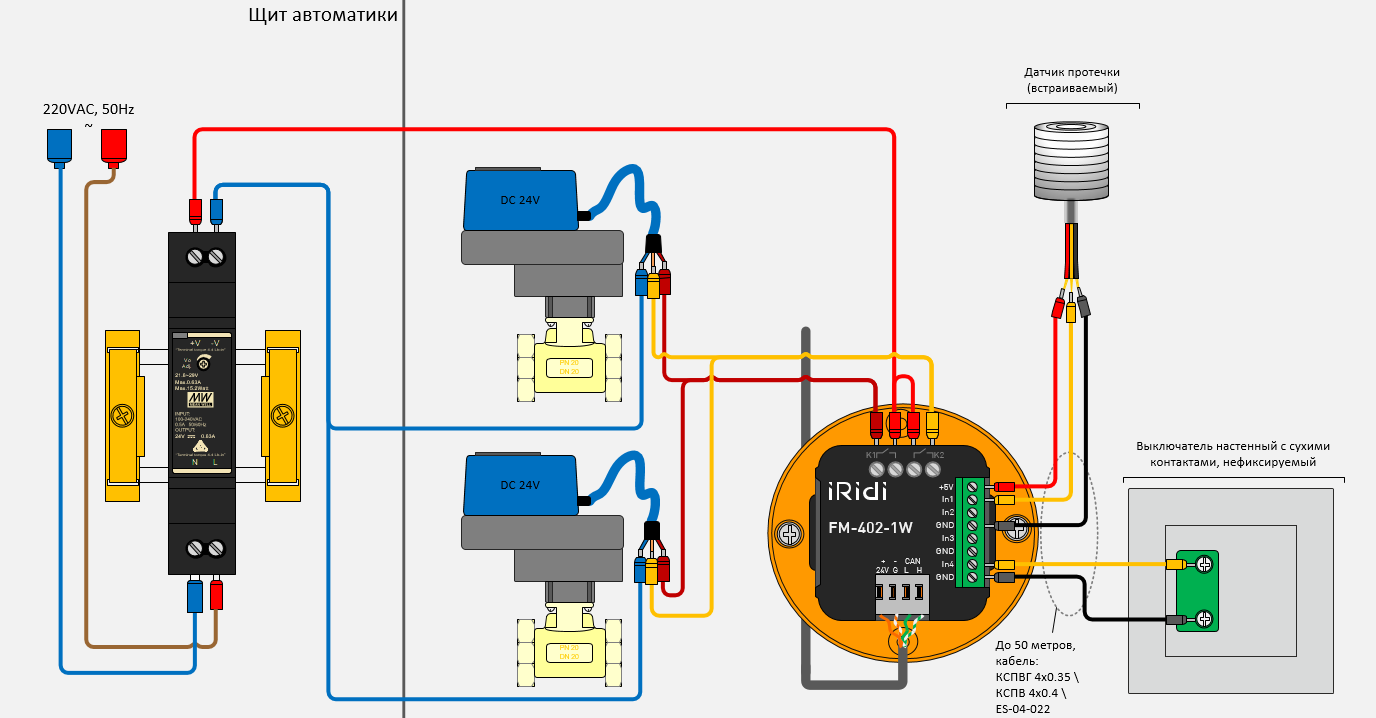

Варианты применения:

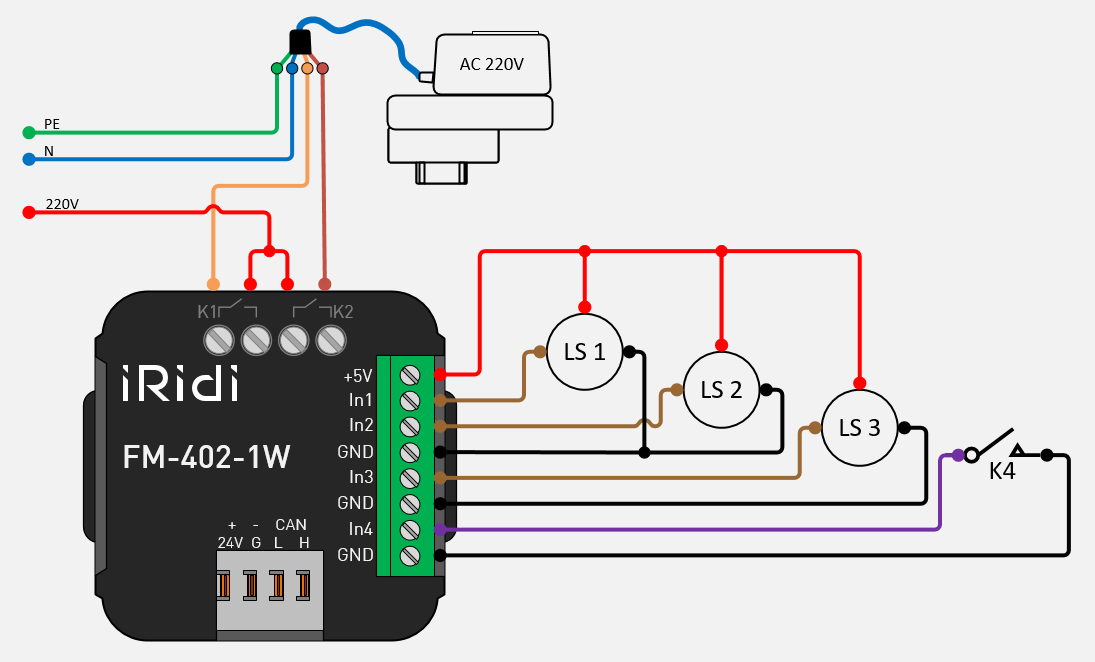

Схема подключения крана Gidrolock 220V:

Схема подключения крана Neptun PROFI 12В 1/2 и датчика протечки Neptun:

2. Прошивка 4 сухих контакта + 2 реле

Назначение прошивки:

Предназначена для подключения 4-х сенсоров / выключателей с выходом сухой контакт или открытый коллектор. Основное использование - управление освещением. Воспринимает короткие нажатия, двойные нажатия и удержание. На каждое событие можно "навесить" отдельное действие. Нажатие может включать / выключать / переключать группу освещения / нагрузку или запускать / сохранять сценарий. Реле могут быть включены / выключены / переключены с других устройств сети. Можно управлять устройствами с током потребления не более 5А (обязательно учитывайте пусковые токи).

Схема подключения:

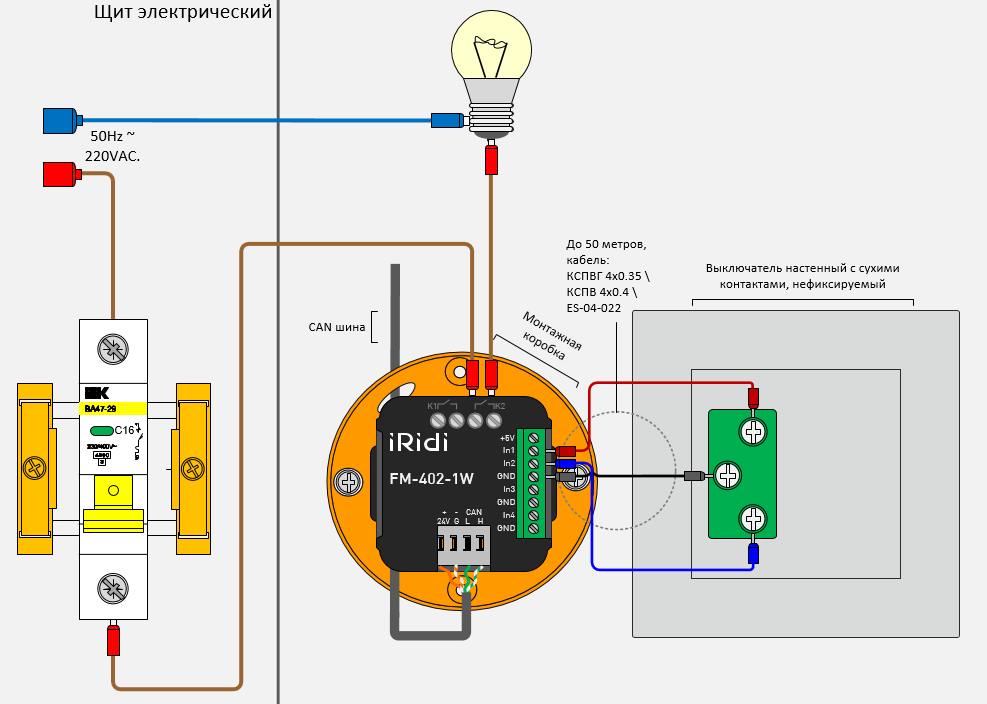

Варианты применения:

3. Прошивка 1 штора и 4 кнопки

Назначение прошивки:

Предназначена для подключения к модулю 1 мотора штор, управляемого посредством непрерывного или импульсного замыкания управляющих контактов в двух направлениях (шторы с импульсным и фазным управлением, с двумя управляющими контактами). Подключение управляющих контактов мотора штор производится реле К1 и К2. На входы модуля подключаются 4 свободно конфигурируемые кнопки с выходом сухой контакт или открытый коллектор.

Схема подключения:

Схема подключения однофазного привода с фазным управлением:

Схема подключения синхронного привода постоянного тока с внешним электропитанием 12/24 В постоянного тока:

Размеры

Клеммы, индикация

Входы:

• +5V - Выход 5В
• In1 - Вход 1
• In2 - Вход 2
• GND - Общий
• In3 - Вход 3
• GND - Общий
• In4 - Вход 4
• GND - Общий

Реле:

• K1 - Реле
• K2 - Реле

Шина и питание:

• +24В
• GND
• CAN L
• CAN H

Индикаторы и кнопки:

• Системная кнопка (перезагрузка, сброс, обслуживание);
• Системный светодиод (индикация нормального режима работы и ошибок).

Особенности

• Компактные габаритные размеры
• Функционал определяется прошивкой
• Все датчики, подключенные к входам - сетевые (видны другим устройствам)
• Все реле - сетевые (видны другим устройствам)
• Через реле подключать ТОЛЬКО резистивную нагрузку (приводы кранов, шторы и прочее слаботочное)
• Светодиодные лампы и блоки питания светодиодных ламп нельзя коммутировать

Подключение и монтаж

• При установке прибора совместно с электроустановочными изделиями (выключатели, розетки) следует использовать углубленные подрозеточные коробки\стаканы (68*60мм).
• Для подключения датчиков следует применять провода с сечением не менее 0,22 мм².
• Для подключения реле следует применять гибкие провода с сечением не менее 0,5 мм², обжатые в наконечник НШВИ.
• Для подключения прибора с шина CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя

Гарантийный срок эксплуатации - 60 месяцев(5 лет) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьимом лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность

• Модуль ввода/вывода FM-402-1W - 1шт.
• Упаковка - 1шт.

Возможные неисправности

Неисправность	Вероятная причина	Устранение неисправности
Прибор не включается (нет индикации)	Нет питания	Подключить питание, проверить блок питания
	Недостаточное напряжение питания	Проверить напряжение, должно быть не ниже 15 В
	Вышел из строя	Отправить в гарантийный ремонт
Устройство не находится в ПО	Шина не подключена	Подключить шину
	Шина закорочена	Проверить КЗ на шине, если есть — устранить
	Нет терминирующего резистора на шине	Установить резистор 120 Ом на концах шины
Устройство не выполняет ожидаемый программный функционал	Нет прошивки	Загрузить через ПО прошивку
	Загружена другая прошивка	Загрузить нужную прошивку через ПО

Утилизация

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность

Внимание

• ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

• ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.

Список изменений в прошивках

FM-402-1W

Профиль 1: Реле (2), Кнопка (4)

Дата	Версия прошивки	Изменения
28.06.2024	2.2.1427270624	- Расширен функционал у подустройства "Кнопка" для режимов "Кнопка" и "Мастер-кнопка" - Увеличено количество поддерживаемых сценариев
03.03.2026	3.0.1602260226	- Улучшена стабильность работы устройства при дребезге контактов и перебоях в питании - Расширен функционал у подустройства "Кнопка" для режимов "Кнопка" и "Мастер-кнопка" - Скрыт режим "Сценарный выключатель" у подустройства Кнопка - Увеличено количество поддерживаемых сценариев

Профиль 3: Задвижка (1), Протечка (3), Кнопка (1)

Дата	Версия прошивки	Изменения
28.06.2024	2.1.1520270624	- Расширен функционал у подустройства "Кнопка" для режимов "Кнопка" и "Мастер-кнопка" - Увеличено количество поддерживаемых сценариев - Добавлена поддержка датчиков протечки OCS (FS-WT-OCS-BIF, FS-WT-OCS-OTF)
10.11.2025	2.3.1259141025	- Исправлены ложные срабатывания на датчиках протечки
28.01.2026	3.0.1546130126	- Улучшена стабильность работы устройства при дребезге контактов и перебоях в питании - Исправлена работа задвижки при одновременном срабатывании нескольких датчиков протечки: своевременное закрытие крана, исключая ложные или пропущенные срабатывания - Исправлена логика антизалипания: теперь длительность цикла открытия/закрытия задвижки рассчитывается на основе параметра OpenCloseTime из конфигурации устройства, а не фиксированного значения (ранее — 6 секунд). Это исключает неполное срабатывание задвижки на приводах с отличающимся временем хода - Логика антизалипания теперь учитывает реальное время работы привода (указанное в настройках), а не использует универсальное значение. Это предотвращает ситуации, когда задвижка не успевает полностью открыться или закрыться
16.02.2026	3.0.1651120226	- Исправлена работа задвижки при одновременном срабатывании нескольких датчиков протечки: своевременное закрытие крана, исключая ложные или пропущенные срабатывания - Улучшена стабильность работы устройства при дребезге контактов и перебоях в питании - Добавлены сценарии для датчиков протечки - Расширен функционал у подустройства "Кнопка" для режимов "Кнопка" и "Мастер-кнопка" - Скрыт режим "Сценарный выключатель" у подустройства Кнопка - Добавлена поддержка FS-WT-OCS-BIF/OTF
04.06.2026	3.0.1036250526	- Исправлено появление ложного уведомления "Ошибка внутреннего счетчика" датчика протечки (исправлен редкий кейс пропажи питания 5V для датчиков)

Профиль 4: Шторы (1), Кнопка (4)

Дата	Версия прошивки	Изменения
07.02.2024	2.3.1541310124	- Добавлен новый режим кнопки "Фиксируемый выключатель" - Исправлено стартовое поведение штор - Штора не будет открываться или закрываться при переподаче питания на устройство
22.04.2024	2.3.1233260324	- Исправлено отображение — в связи «Учитывать статус устройства» доступна привязка только 1 источника освещения, вместо 16 - Невозможно управлять шторами из Studio, если они заблокированы
26.02.2026	3.0.1800291225	- Расширен функционал режимов "Кнопка" и "Мастер-кнопка" - Улучшена стабильность работы устройства при дребезге контактов и перебоях в питании - Увеличено количество поддерживаемых сценариев

FM-402-1W-AT

Профиль 1: Реле (2), Кнопка (4)

Дата	Версия прошивки	Изменения
28.06.2024	2.2.1427270624	- Расширен функционал у подустройства "Кнопка" для режимов "Кнопка" и "Мастер-кнопка" - Увеличено количество поддерживаемых сценариев
03.03.2026	3.0.1611260226	- Улучшена стабильность работы устройства при дребезге контактов и перебоях в питании - Исправлен сброс расписаний у Реле

Профиль 3: Задвижка (1), Протечка (3), Кнопка (1)

Дата	Версия прошивки	Изменения
28.06.2024	2.1.1520270624	- Расширен функционал у подустройства "Кнопка" для режимов "Кнопка" и "Мастер-кнопка"; - Увеличено количество поддерживаемых сценариев; - Добавлена поддержка датчиков протечки OCS (FS-WT-OCS-BIF, FS-WT-OCS-OTF).
10.11.2025	2.3.1259141025	- Исправлены ложные срабатывания на датчиках протечки.
28.01.2026	3.0.1546130126	- Улучшена стабильность работы устройства при дребезге контактов и перебоях в питании; - Исправлена работа задвижки при одновременном срабатывании нескольких датчиков протечки: своевременное закрытие крана, исключая ложные или пропущенные срабатывания; - Исправлена логика антизалипания: теперь длительность цикла открытия/закрытия задвижки рассчитывается на основе параметра OpenCloseTime из конфигурации устройства, а не фиксированного значения (ранее — 6 секунд). Это исключает неполное срабатывание задвижки на приводах с отличающимся временем хода; - Логика антизалипания теперь учитывает реальное время работы привода (указанное в настройках), а не использует универсальное значение. Это предотвращает ситуации, когда задвижка не успевает полностью открыться или закрыться.

Профиль 4: Шторы (1), Кнопка (4)

Дата	Версия прошивки	Изменения
04.03.2025	2.0.1847060225	- Релиз прошивки
02.10.2025	2.1.1522011025	- Исправлен сброс значений в командах сценариев при переподаче питания на устройство
30.03.2026	3.0.1740230326	- Улучшена стабильность работы устройства при дребезге контактов и перебоях в питании - Исправлена нестабильная отработка действий по расписанию
