Малогабаритный модуль ввода на 4 входа
документация обновлена 10.09.2026
Описание модуля
Модуль малогабаритный для монтажа в подрозетник(монтажную коробку). Используется для подключения выключателей, датчиков температуры и датчиков протечки (smart датчиков IRIDI FS-WT-xxx и обычных датчиков с выходом типа сухой контакт или открытый коллектор[NO и NC тип]).
-c8ca2e5dafeb73d7fb985196f5e411d8.png)
Преимущества:
- 4 универсальных входа
- все датчики, подключенные к входам - сетевые (видны другим устройствам)
- компактный корпус для монтажа в подрозетник;
- простота монтажа
Реестр российской продукции
Оборудование включено в реестры:
- Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП
Применение
Предназначен для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 Ridium ©.
- Для сбора информации от выключателей, переключателей (герконы, реле, сухие контакты)
- Для получения сигналов со устройств ОПС (через сухие контакты)
- Для сбора данных датчиков температуры (NTC 10k)
- Для контроля датчиков протечки (smart датчиков IRIDI FS-WT-xxx и обычных датчиков с выходом типа сухой контакт или открытый коллектор[NO и NC тип]).
Технические характеристики
| Параметр | Значение |
|---|---|
| Код продукта | FM-400-1W |
| Количество входов | 4 шт. |
| Параметры входов In1-In4 | |
| Сухой контакт | выключатели нефиксируемые, герконы, приборы ОПС с дискретным выходом |
| Датчики протечки IRIDI | FS-WT-xxx |
| Датчики протечки прочие | c дискретным выходом или открытый коллектор, тип НО или НЗ |
| Датчики температуры | FS-T-IND, PD-T-03-OUT, FS-V-NTC, VT.AC501.0.0 (Valtec) |
| Напряжение питания модуля | 24V DC |
| Потребляемый ток | до 20 мА |
| Интерфейс | CAN (bus77) |
| Размеры (Ш×В×Г), мм | 49×46×19 |
| Материал корпуса | ABS пластик |
| Класс защиты | IP20 |
| Тип монтажа | в подрозетник |
Прошивки и схемы подключения
1. Прошивка 4 датчика протечки
Назначение прошивки:
Предназначена для подключения 4-х датчиков протечки, с возможностью выбора типа датчика ("IRIDI" или "обычный"), формирует 4 сетевых датчика протечки для использования совместно с устройством FM-402-1W с прошивкой "Защита от протечек".
Схема подключения:
Варианты применения:
2. Прошивка 4 сухих контакта
Назначение прошивки:
Предназначена для подключения 4-х сенсоров / выключателей с выходом сухой контакт или открытый коллектор. Основное использование - управление освещением. Воспринимает короткие нажатия, двойные нажатия и удержание. На каждое событие можно "навесить" отдельное действие.
Нажатие может включать / выключать / переключать группу освещения / нагрузку или запускать / сохранять сценарий.
Схема подключения:
Варианты применения:
3. Прошивка 2 сухих контакта + 2 датчика температуры
Назначение прошивки:
Предназначена для подключения 2-х сенсоров / выключателей с выходом сухой контакт или открытый коллектор. Основное использование - управление освещением. Воспринимает короткие нажатия, двойные нажатия и удержание. На каждое событие можно “навесить” отдельное действие. Нажатие может включать/выключать/переключать группу освещения/нагрузку или запускать/сохранять сценарий. Еще 2 входа можно задействовать для подключения датчиков температуры. Датчики температуры могут измерять температуру в помещении или температуру теплого пола. Данные с датчиков передаются по сети на другие устройства (термостаты, сервер, панель).

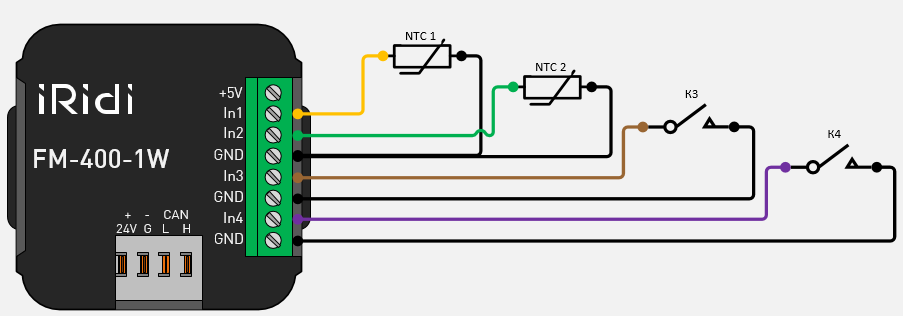

Схема подключения:

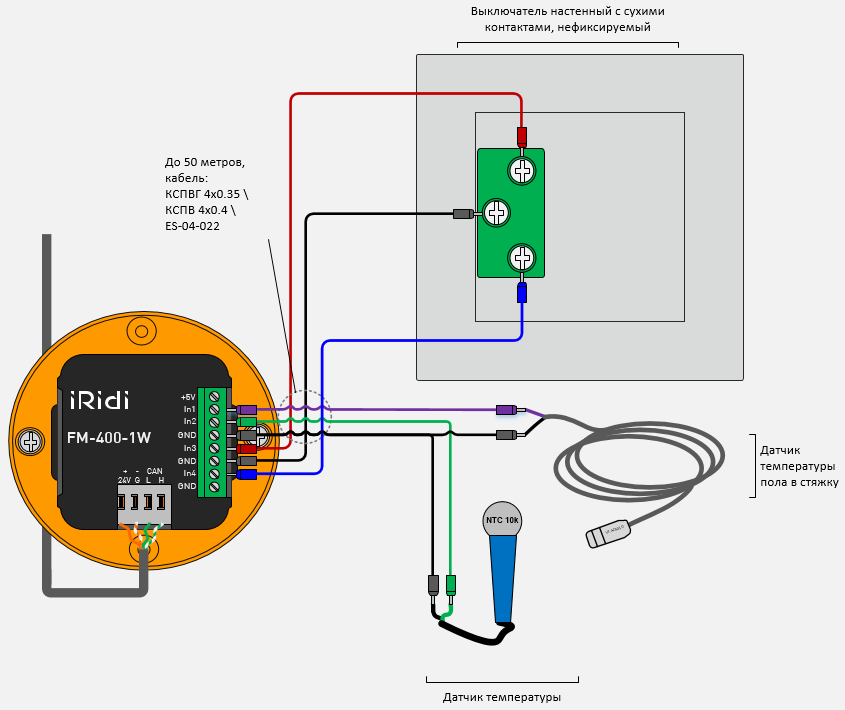

Варианты применения:
Размеры
Клеммы, индикация
Входы:
- +5V - Выход 5В
- In1 - Вход 1
- In2 - Вход 2
- GND - Общий
- In3 - Вход 3
- GND - Общий
- In4 - Вход 4
- GND - Общий
Шина и питание:
- +24В
- GND
- CAN L
- CAN H
Индикаторы и кнопки:
- Системная кнопка (перезагрузка, сброс, обслуживание);
- Системный светодиод (индикация нормального режима работы и ошибок).
Особенности
- Компактные габаритные размеры,
- Функционал определяется прошивкой,
- Все датчики, подключенные к входам - сетевые (видны другим устройствам);
Подключение и монтаж
- Для подключения датчиков следует применять провода с сечением не менее 0,22 мм².
- Для подключения прибора с шиной CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.
- Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
- Все работы по подключению изделия должны производиться только при отключенном напряжении.
Текущий ремонт
При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.
Хранение, транспортировка и срок службы
Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.
Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.
Средний срок службы изделия - не менее 5 лет.
Гарантия изготовителя
Гарантийный срок эксплуатации - 60 месяцев(5 лет) со дня продажи.
При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьимом лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.
Комплектность
- Модуль ввода/вывода FM-400-1W - 1шт.
- Упаковка - 1шт.
Возможные неисправности
| Неисправность | Вероятная причина | Устранение неисправности |
|---|---|---|
| Прибор не включается (нет индикации) | Нет питания | Подключить питание, проверить блок питания |
| Недостаточное напряжение питания | Проверить напряжение, должно быть не ниже 15 В | |
| Вышел из строя | Отправить в гарантийный ремонт | |
| Устройство не находится в ПО | Шина не подключена | Подключить шину |
| Шина закорочена | Проверить КЗ на шине, если есть — устранить | |
| Нет терминирующего резистора на шине | Установить резистор 120 Ом на концах шины | |
| Устройство не выполняет ожидаемый программный функционал | Нет прошивки | Загрузить через ПО прошивку |
| Загружена другая прошивка | Загрузить нужную прошивку через ПО |
Утилизация
По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.
Безопасность
-
ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.
-
ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.
Лицензионные соглашения
Дата публикации: 27.01.2024
Список изменений в прошивках
FM-400-1W
Профиль 1: Кнопка (4)
| Дата | Версия прошивки | Изменения |
|---|---|---|
| 09.02.2026 | 3.0.1548191225 | - Улучшена стабильность работы устройства при дребезге контактов и перебоях в питании - Расширен функционал у подустройства "Кнопка" для режимов "Кнопка" и "Мастер-кнопка" - Скрыт режим "Сценарный выключатель" у подустройства Кнопка |
Профиль 3: Температура (2), Кнопка (2)
| Дата | Версия прошивки | Изменения |
|---|---|---|
| 24.02.2026 | 3.0.1654180226 | - Добавлен режим кнопки "Фиксируемый выключатель". - Расширен функционал режимов "Кнопка" и "Мастер-кнопка". - Скрыт режим "Сценарный выключатель", теперь его функционал содержится в режиме "Мастер-кнопка". - Улучшена стабильность работы устройства при дребезге контактов и перебоях в питании. |
Профиль 4: Протечка (4)
| Дата | Версия прошивки | Изменения |
|---|---|---|
| 26.06.2024 | 2.4.1418270324 | - Добавлена поддержка датчиков протечки OCS (FS-WT-OCS-BIF, FS-WT-OCS-OTF). |
| 03.02.2026 | 3.0.1352270126 | - Исправлена работа задвижки при одновременном срабатывании нескольких датчиков протечки: своевременное закрытие крана, исключая ложные или пропущенные срабатывания; - Улучшена стабильность работы устройства при дребезге контактов и перебоях в питании; - Добавлены сценарии для датчиков протечки;. - Добавлены связи для датчиков протечки со Светодиодом. |
Профиль 6: Температура (1), Кнопка (3)
| Дата | Версия прошивки | Изменения |
|---|---|---|
| 24.02.2026 | 3.0.1454190226 | - Улучшена стабильность работы устройства при дребезге контактов и перебоях в питании. - Расширен функционал у подустройства "Кнопка" для режимов "Кнопка" и "Мастер-кнопка". - Скрыт режим "Сценарный выключатель" у подустройства Кнопка. |
FM-400-1W-AT
Профиль 1: Кнопка (4)
| Дата | Версия прошивки | Изменения |
|---|---|---|
| 06.06.2024 | 2.2.1058230524 | - Расширен функционал у подустройства "Кнопка" для режимов "Кнопка" и "Мастер-кнопка". |
| 18.02.2026 | 3.0.1553231225 | - Улучшена стабильность работы устройства при дребезге контактов и перебоях в питании. |
Профиль 3: Температура (2), Кнопка (2)
| Дата | Версия прошивки | Изменения |
|---|---|---|
| 06.06.2024 | 2.2.1237230524 | - Расширен функционал у подустройства "Кнопка" для режимов "Кнопка" и "Мастер-кнопка". |
| 24.02.2026 | 3.0.1650180226 | - Улучшена стабильность работы устройства при дребезге контактов и перебоях в питании. |
| 15.04.2026 | 3.0.1717090426 | - Исправлена работа датчиков температуры. |
Профиль 4: Протечки (4)
| Дата | Версия прошивки | Изменения |
|---|---|---|
| 27.01.2026 | 3.0.1548130126 | - Исправлена работа задвижки при одновременном срабатывании нескольких датчиков протечки: своевременное закрытие крана, исключая ложные или пропущенные срабатывания - Улучшена стабильность работы устройства при дребезге контактов и перебоях в питании - Добавлены сценарии для датчиков протечки - Добавлены связи для датчиков протечки со Светодиодом и Кнопкой - Добавлена поддержка FS-WT-OCS-BIF/OTF |
Профиль 6: Температура (1), Кнопка (3)
| Дата | Версия прошивки | Изменения |
|---|---|---|
| 06.06.2024 | 2.2.1239230524 | - Расширен функционал у подустройства "Кнопка" для режимов "Кнопка" и "Мастер-кнопка". |
| 24.02.2026 | 3.0.1511190226 | - Улучшена стабильность работы устройства при дребезге контактов и перебоях в питании. |
